Toyota Tundra (2015 year). Manual - part 1956

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002I3S0DBX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Control Module Performance; 2015 MY

Tundra [08/2014 -        ]

DTC

P0607

Control Module Performance

DESCRIPTION

The ECM continuously monitors its internal processors (CPUs) and heated oxygen sensor (HO2S) transistors.

This self-check ensures that the ECM is functioning properly.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0607

ECM CPUs malfunction

HO2S transistors malfunction

Exhaust gas leak

HO2S

ECM

NOTICE:

An exhaust gas leak generates noise in the HO2S output. The ECM may interpret this as an HO2S

transistor malfunction and set P0607.

MONITOR STRATEGY

Related DTCs

P0607: Control module performance

Required Sensors/Components (Main)

ECM

Required Sensors/Components (Related)

Heated oxygen sensor

Duration

60 seconds

MIL operation

Immediate

TYPICAL ENABLING CONDITIONS

Monitor runs whenever the following DTCs are not present

None

Engine

Running

Estimated HO2S temperature

450 to 750°C (842 to 1382°F)

TYPICAL MALFUNCTION THRESHOLDS

HO2S transistors

Fail

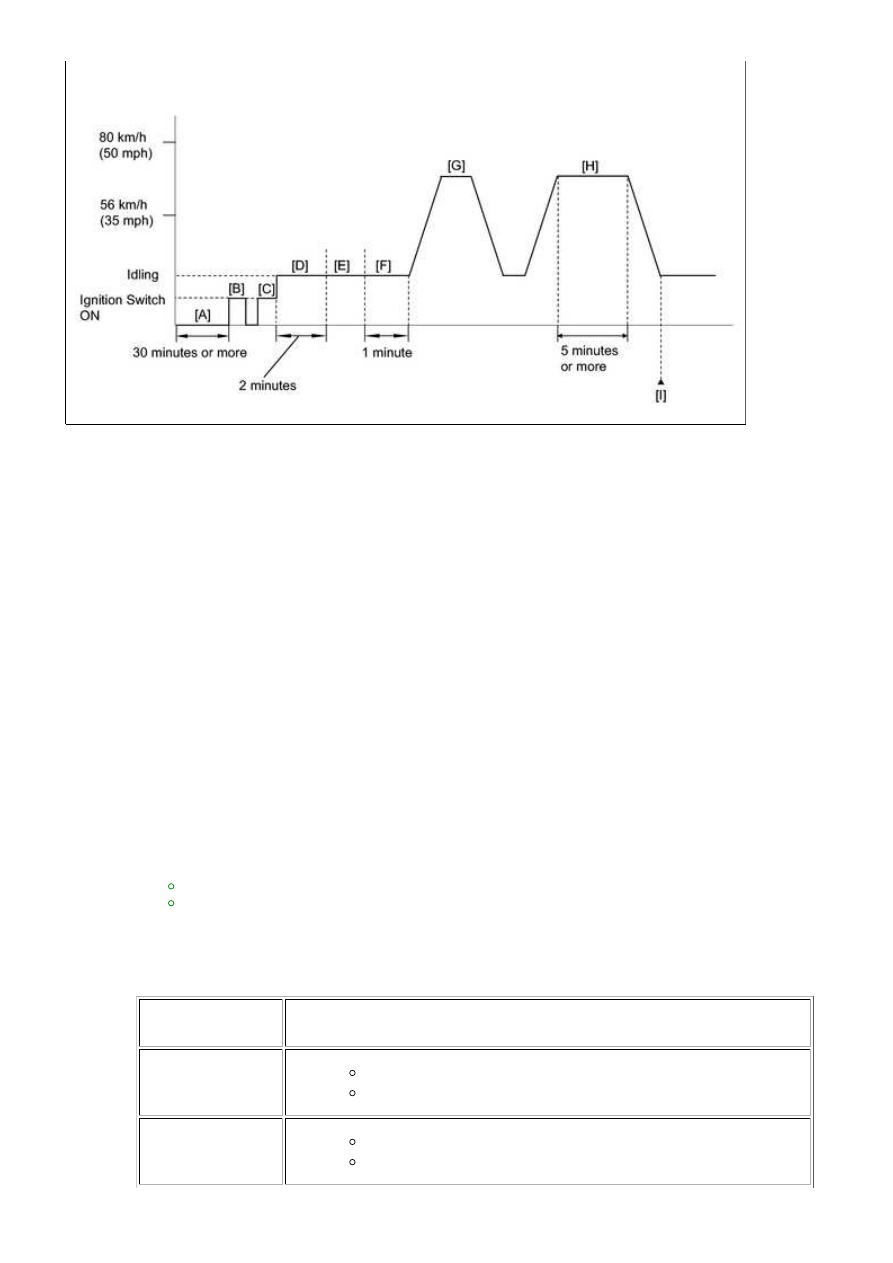

CONFIRMATION DRIVING PATTERN

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contr...

Stop the engine for 30 minutes or more [A].

1.

Connect the Techstream to the DLC3.

2.

Turn the ignition switch to ON and turn the Techstream on.

3.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation) [B].

4.

Turn the ignition switch off and wait for at least 30 seconds.

5.

Turn the ignition switch to ON and turn the Techstream on [C].

6.

Start the engine, and wait 2 minutes [D].

7.

Warm up the engine until the engine coolant temperature is 75°C (167°F) or more [E].

8.

Idle the engine for 1 minute [F].

9.

Accelerate the vehicle to 80 km/h (50 mph) and stop the vehicle [G].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

10.

Drive the vehicle at 56 to 80 km/h (35 to 50 mph) for 5 minutes or more [H].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

11.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [I].

12.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

13.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

14.

Input the DTC: P0607, P0136, P0137, P0138, P0156, P0157 or P0158.

15.

Check the DTC judgment result.

TECHSTREAM

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

16.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contr...

A

TECHSTREAM

DISPLAY

DESCRIPTION

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.
If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [E] through [I].

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

17.

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. The ECM records vehicle and driving condition

information as freeze frame data the moment a DTC is stored. When troubleshooting, freeze frame
data can help determine if the vehicle was moving or stationary, if the engine was warmed up or not, if
the air fuel ratio was lean or rich, and other data from the time the malfunction occurred.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menu: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTC



.

Result

RESULT

PROCEED TO

P0607 and P0136, P0137, P0138, P0156, P0157 or P0158 are output

A

P0607 is output

B

B

GO TO STEP 3

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contr...

NEXT

2.

INSPECT DTC (P0136, P0137, P0138, P0156, P0157 OR P0158)

(a) Inspect the P0136, P0137, P0138, P0156, P0157 or P0158 flowchart.

HINT:

If P0136 or P0156 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0137 or P0157 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

If P0138 or P0158 is output, troubleshoot for that DTC first



. Then proceed to "INSPECT ECM".

GO TO STEP 6

3.

CHECK FOR EXHAUST GAS LEAK

(a) Allow the engine to idle and rev the engine.

(b) Check for exhaust gas leaks around the heated oxygen sensor.

If any exhaust gas leaks are present, repair it and proceed to "PERFORM CONFIRMATION DRIVING PATTERN".

If no exhaust gas leaks are present proceed to "PERFORM CONFIRMATION DRIVING PATTERN".

HINT:



.

4.

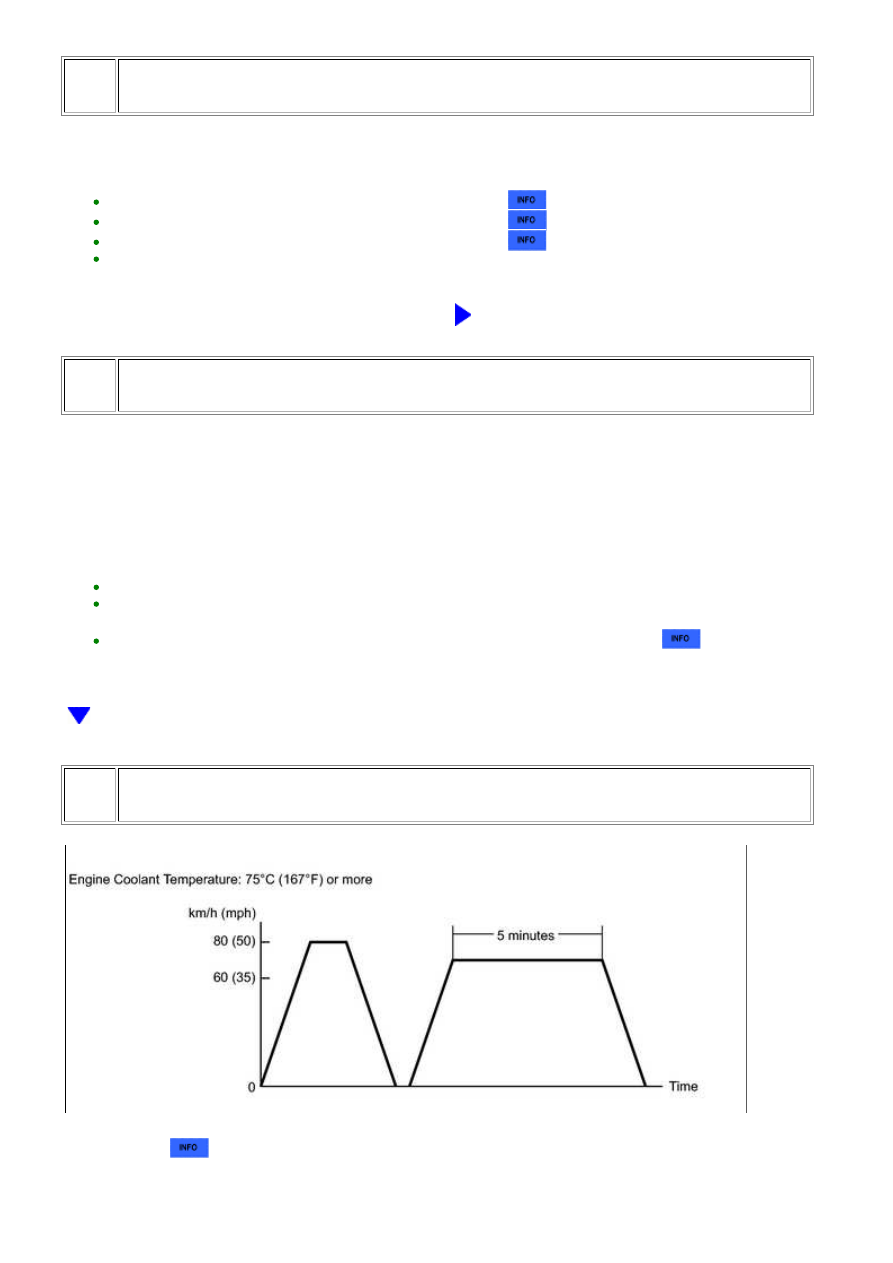

PERFORM CONFIRMATION DRIVING PATTERN

(a) Clear DTC



.

(b) Connect the Techstream to the DLC3.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0607; Contr...
