DISPLAY (DTC OUTPUT)

PROCEED TO

(No DTC output)

ABNORMAL

(P0136, P0137, P0138, P0156, P0157 or P0158 detected)

B

HINT:

Perform "Inspection After Repair" after replacing the air fuel ratio sensor



.

B

END

A

REPLACE AIR FUEL RATIO SENSOR

12.

REPLACE AIR FUEL RATIO SENSOR

(a) Replace the air fuel ratio sensor



.

HINT:

Perform "Inspection After Repair" after replacing the air fuel ratio sensor



.

13.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Refer to the confirmation driving pattern for P0136, P0137, P0138, P0156, P0157 and P0158.

14.

CHECK WHETHER DTC OUTPUT RECURS (DTC P0136, P0138, P0156 OR P0158)

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

(d) Input DTC: P0136, P0137, P0138, P0156, P0157 or P0158.

(e) Check the DTC Monitor is NORMAL. If DTC Monitor is INCOMPLETE, perform the driving pattern adding the vehicle

speed.

Result

DISPLAY (DTC OUTPUT)

PROCEED TO

ABNORMAL

(P0136, P0138, P0156 or P0158 detected)

A

NORMAL

(No DTC output)

B

HINT:

Perform "Inspection After Repair" after replacing the heated oxygen sensor



.

B

END

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139...

OK

OK

NEXT

A

REPLACE HEATED OXYGEN SENSOR

15.

CHECK FOR EXHAUST GAS LEAK

(a) Check for exhaust gas leak.

OK:

No gas leakage.

HINT:

Perform "Inspection After Repair" after repairing or replacing the exhaust system



.

NG

REPAIR OR REPLACE EXHAUST GAS LEAK POINT

16.

CHECK HARNESS AND CONNECTOR (CHECK FOR SHORT)

(a) Turn the ignition switch off and wait for 5 minutes.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-45 (HT1B) - D74-114 (OX1B)

Always

10 kΩ or higher

D74-44 (HT2B) - D74-112 (OX2B)

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

17.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Perform the Confirmation Driving Pattern (P0139, P013A, P013C and P0159).

18.

READ DTC OUTPUT (DTC P0139, P013A, P013C OR P0159 IS OUTPUT AGAIN)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139...

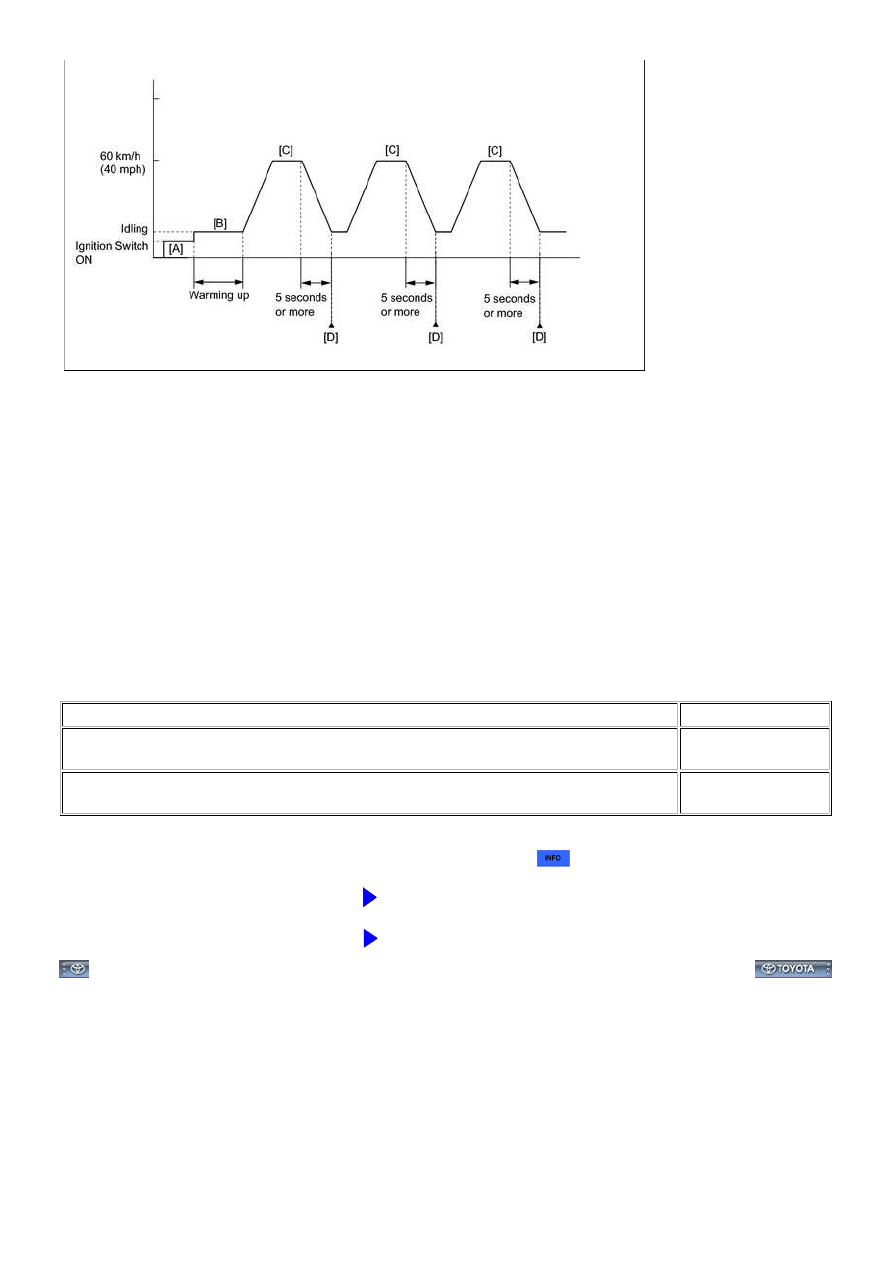

(a) Connect the Techstream to the DLC3.

(b) Clear the DTCs.

(c) Start the engine. [A]

(d) Warm up the engine until the engine coolant temperature reaches 75°C (167°F) or more. [B]

(e) Drive the vehicle 40 mph (60 km/h) and decelerate the vehicle for 5 seconds or more. [C]

(f) Turn the Techstream on.

(g) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness. [D]

(h) Input DTCs: P0139 or P0159.

(i) INCOMPLETE, perform the drive pattern adding the vehicle speed and using the second gear to decelerate the

vehicle.

Result

Result

Proceed to

ABNORMAL

(DTC P0139, P013A, P013C or P0159 is output)

A

NORMAL

(No DTC output)

B

HINT:

Perform "Inspection After Repair" after replacing the heated oxygen sensor



.

B

CHECK FOR INTERMITTENT PROBLEMS

A

REPLACE HEATED OXYGEN SENSOR

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000WC20N0X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P014C-P014F,P015A-P015D; A/F Sensor Slow

Response - Rich to Lean Bank 1 Sensor 1; 2015 MY Tundra [08/2014 -        ]

DTC

P014C

A/F Sensor Slow Response - Rich to Lean Bank 1 Sensor 1

DTC

P014D

A/F Sensor Slow Response - Lean to Rich Bank 1 Sensor 1

DTC

P014E

A/F Sensor Slow Response - Rich to Lean Bank 2 Sensor 1

DTC

P014F

A/F Sensor Slow Response - Lean to Rich Bank 2 Sensor 1

DTC

P015A

A/F Sensor Delayed Response - Rich to Lean Bank 1 Sensor 1

DTC

P015B

A/F Sensor Delayed Response - Lean to Rich Bank 1 Sensor 1

DTC

P015C

A/F Sensor Delayed Response - Rich to Lean Bank 2 Sensor 1

DTC

P015D

A/F Sensor Delayed Response - Lean to Rich Bank 2 Sensor 1

DESCRIPTION

HINT:

Refer to DTC P2195



.

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P014C

The "Rich to Lean response rate deterioration level*"

value is less than the standard.

(2 trip detection logic)

Air fuel ratio sensor (for bank 1

sensor 1)

Air fuel ratio sensor (for bank 1

sensor 1) heater

ECM

P014D

The "Lean to Rich response rate deterioration level*"

value is more than the standard.

(2 trip detection logic)

P014E

The "Rich to Lean response rate deterioration level*"

value is less than the standard.

(2 trip detection logic)

Air fuel ratio sensor (for bank 2

sensor 1)

Air fuel ratio sensor (for bank 2

sensor 1) heater

ECM

P014F

The "Lean to Rich response rate deterioration level*"

value is more than the standard.

(2 trip detection logic)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P014C-P014F...
