Toyota Tundra (2015 year). Manual - part 1834

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WI01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: PURGE VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

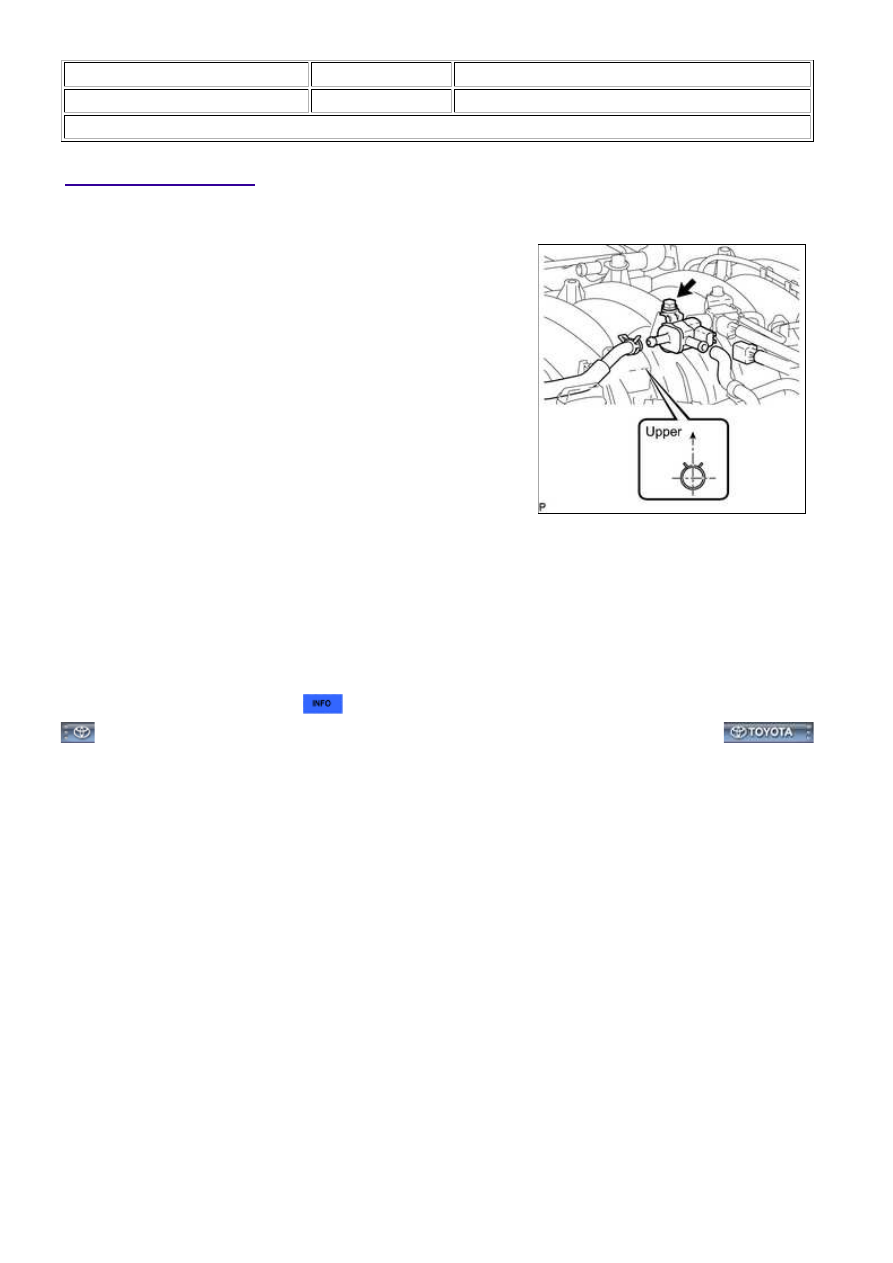

INSTALLATION

1. INSTALL PURGE VSV

(a) Install the purge VSV with the bolt.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Connect the connector.

2. CONNECT PURGE LINE HOSE

(a) Connect the 2 hoses.

HINT:

3UR-FE EMISSION CONTROL: PURGE VALVE: INSTALLATION; 2...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000324800PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: A/F SENSOR HEATER RELAY: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

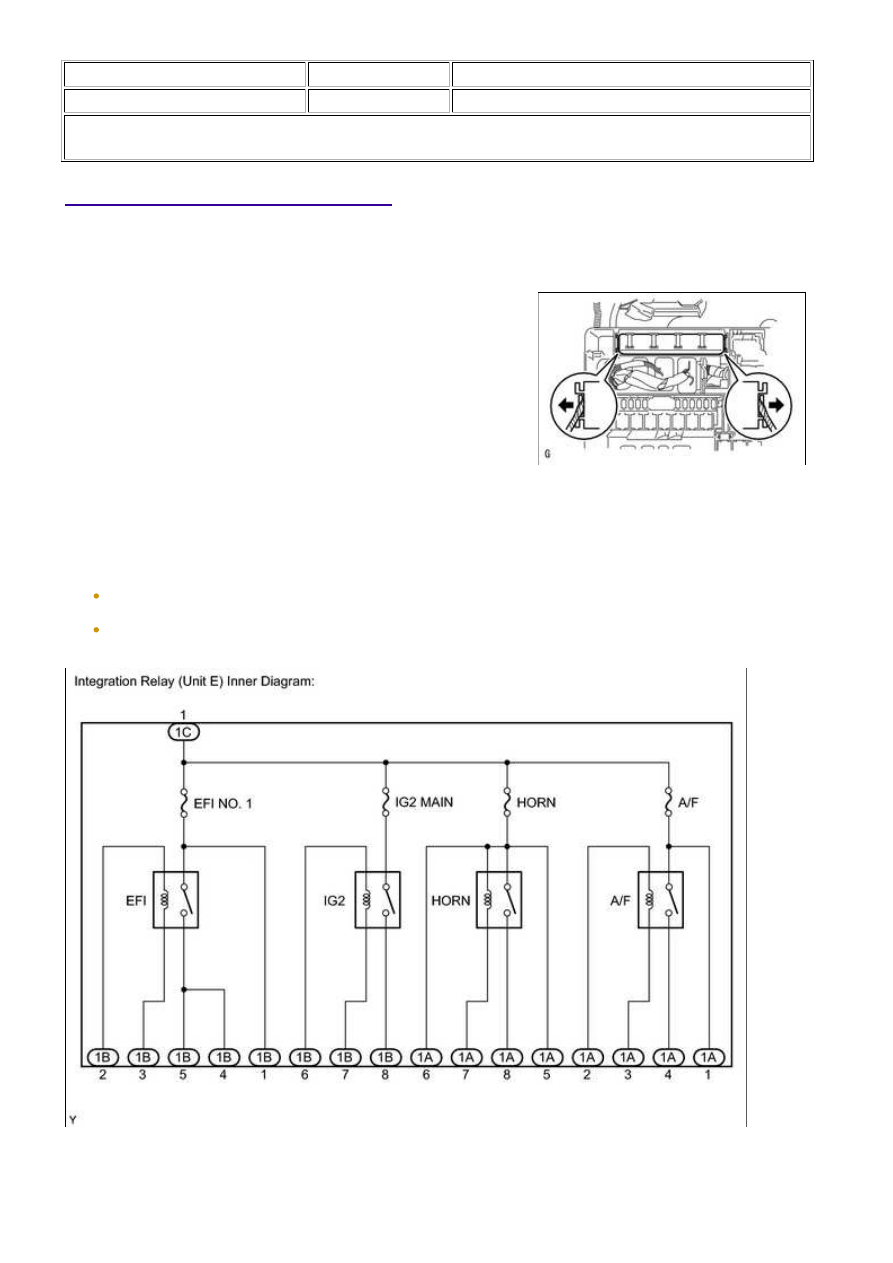

ON-VEHICLE INSPECTION

1. REMOVE INTEGRATION RELAY (UNIT E)

(a) Remove the engine room relay block cover.

(b) Using a screwdriver, detach the 2 claws and remove the

integration relay from the engine room relay block.

HINT:

Tape the screwdriver tip before use.

(c) Disconnect the 3 connectors.

2. INSPECT INTEGRATION RELAY (A/F)

NOTICE:

(1) Measure the resistance according to the value(s) in the table below.

3UR-FE ENGINE CONTROL SYSTEM: A/F SENSOR HEATER REL...

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A/F fuse

Always

Below 1 Ω

If the result is not as specified, replace the A/F fuse.

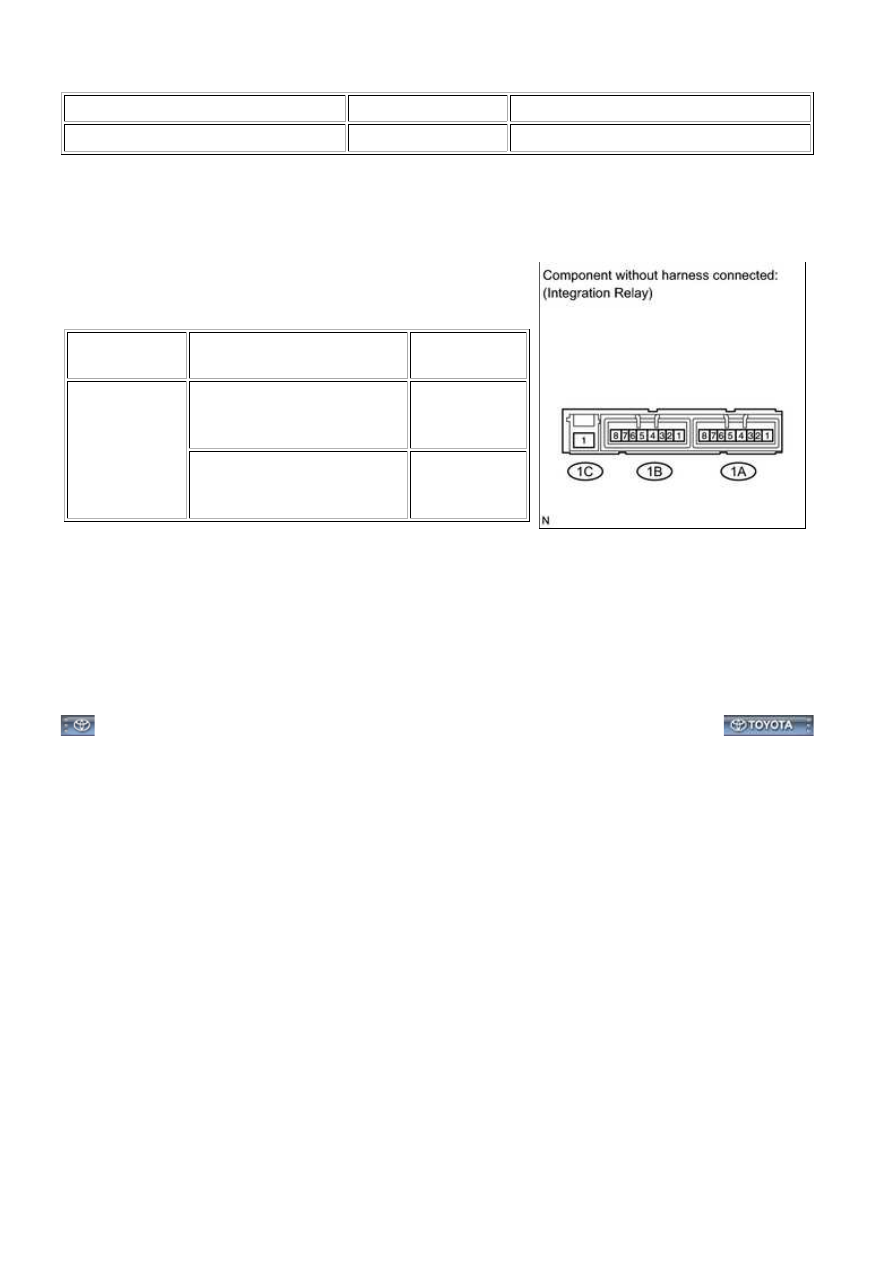

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1C-1 - 1A-4

When battery voltage is not

applied to terminals 1A-2 and

1A-3

10 kΩ or higher

When battery voltage is

applied to terminals 1A-2 and

1A-3

Below 1 Ω

If the result is not as specified, replace the integration

relay.

3. INSTALL INTEGRATION RELAY (UNIT E)

(a) Connect the 3 connectors.

(b) Install the integration relay to the engine room relay block.

(c) Install the engine room relay block cover.

3UR-FE ENGINE CONTROL SYSTEM: A/F SENSOR HEATER REL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031WU024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

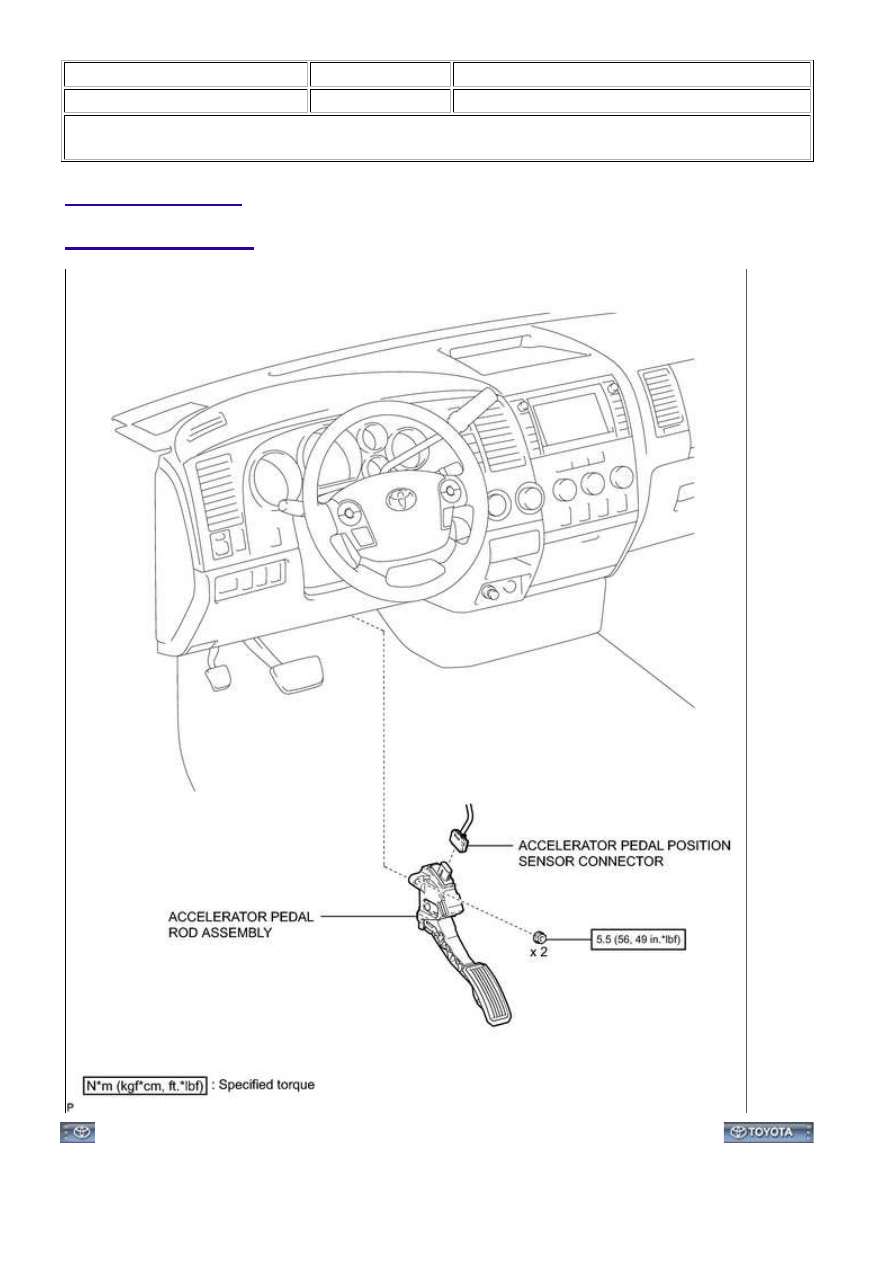

Title: 3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...
