Toyota Tundra (2015 year). Manual - part 1811

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014YB019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: FAN: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. DISCONNECT INLET RADIATOR HOSE

5. DISCONNECT OUTLET RADIATOR HOSE

6. REMOVE FAN SHROUD

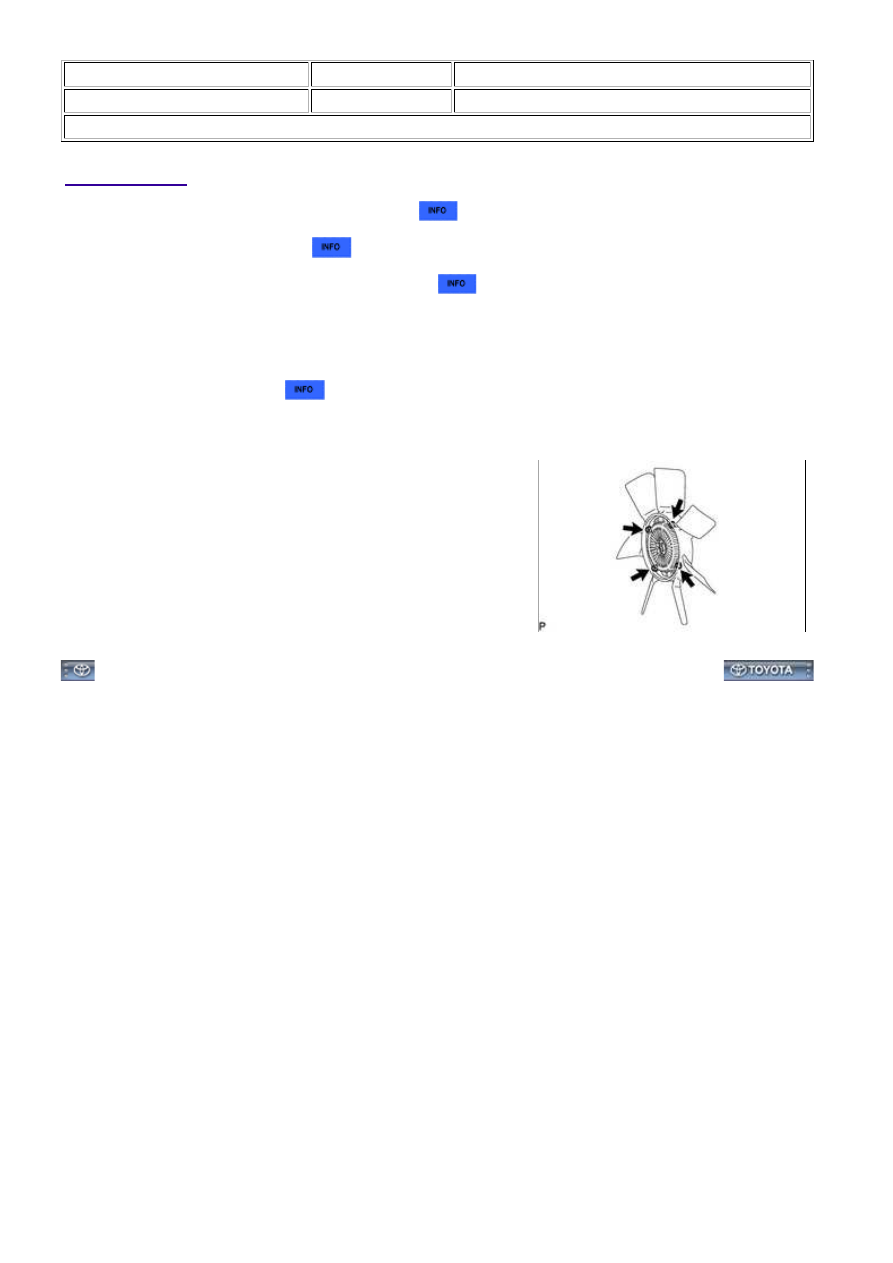

7. REMOVE FAN

(a) Remove the 4 nuts and fan from the fluid coupling.

3UR-FE COOLING: FAN: REMOVAL; 2015 MY Tundra [08/2014 -        ]

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000014Y0026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: FAN: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

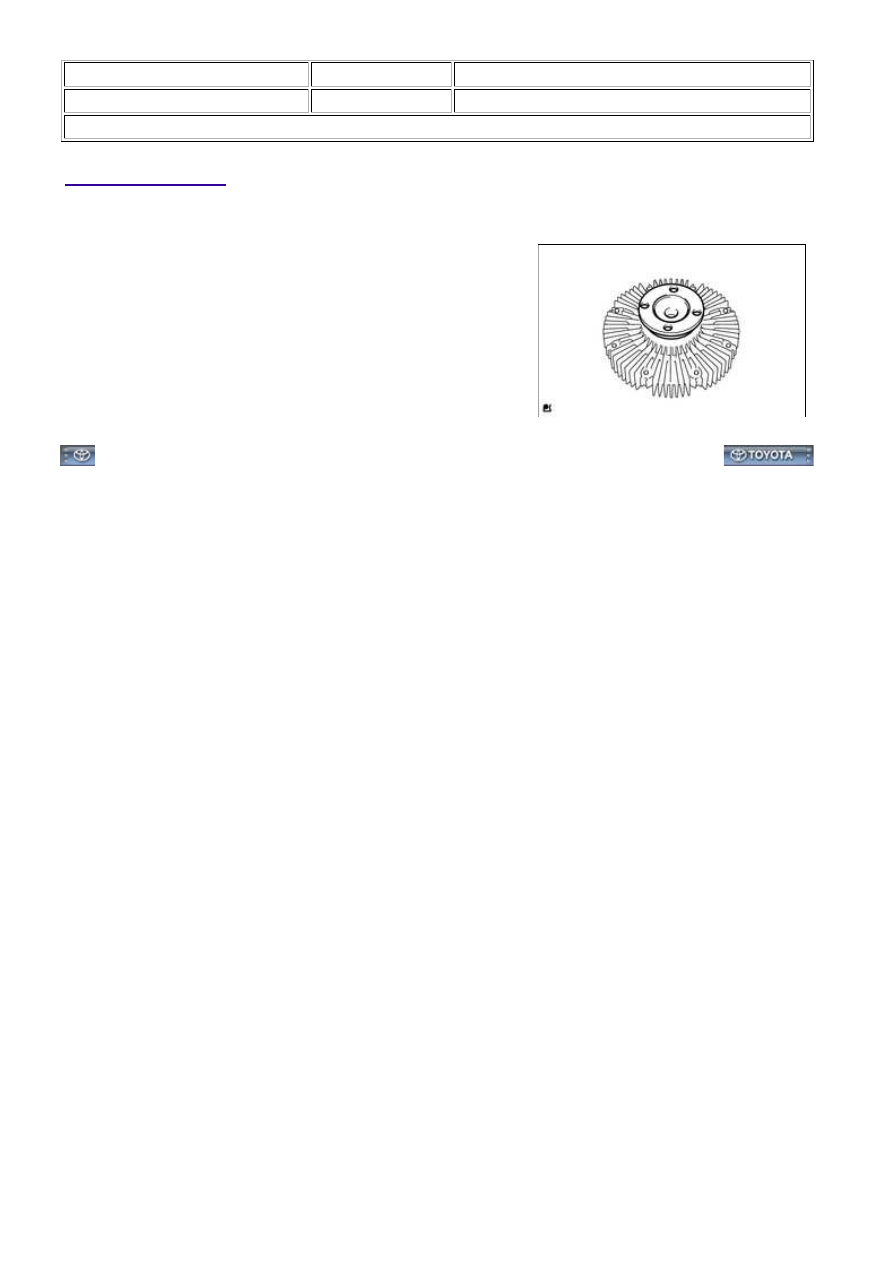

1. INSPECT FLUID COUPLING ASSEMBLY

(a) Check the fluid coupling for damage or silicon oil leaks.

If necessary, replace the fluid coupling.

3UR-FE COOLING: FAN: INSPECTION; 2015 MY Tundra [08/2014 -  ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000014Y8019X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

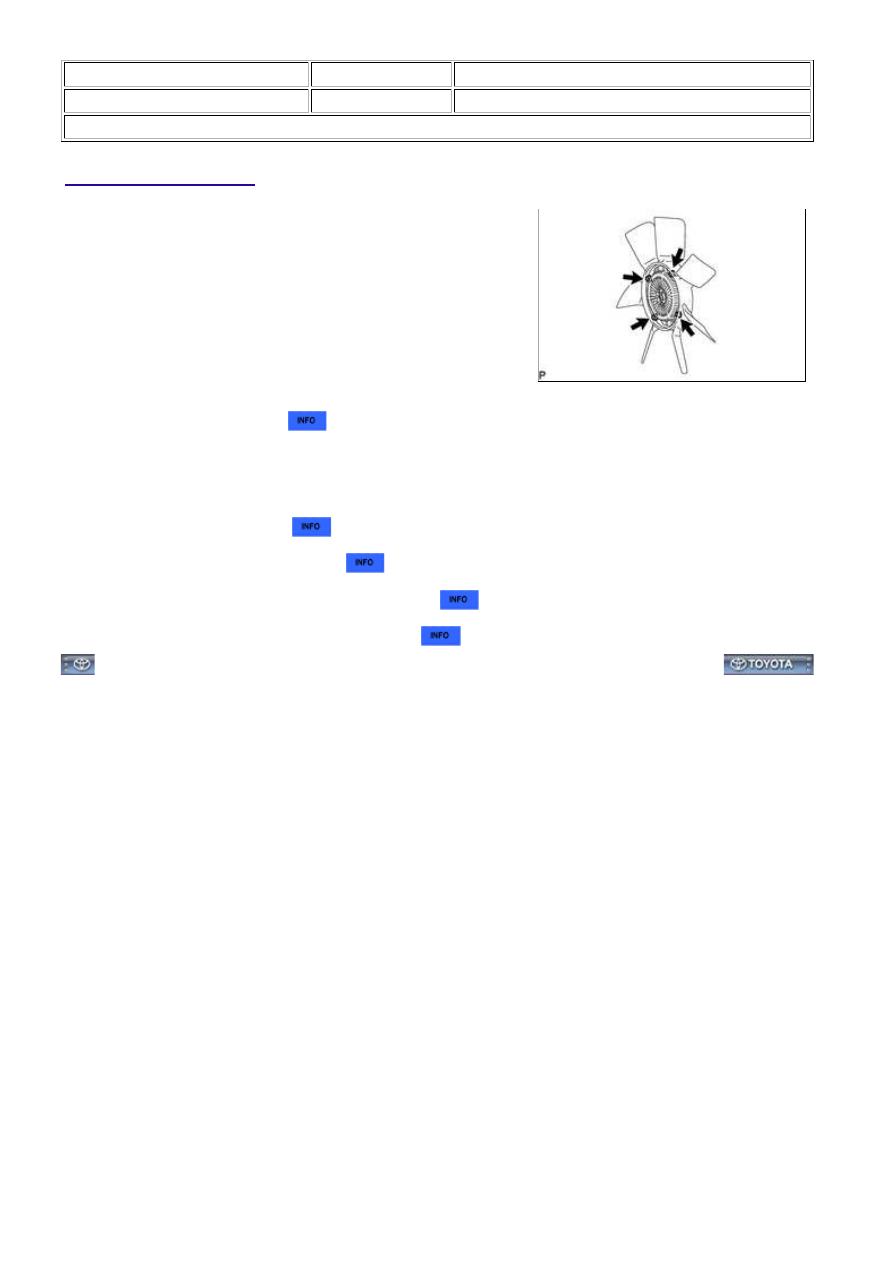

1. INSTALL FAN

(a) Install the fan to the coupling with the 4 nuts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL FAN SHROUD

3. CONNECT INLET RADIATOR HOSE

4. CONNECT OUTLET RADIATOR HOSE

5. ADD ENGINE COOLANT

6. INSPECT FOR COOLANT LEAK

7. INSTALL V-BANK COVER SUB-ASSEMBLY

8. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FE COOLING: FAN: INSTALLATION; 2015 MY Tundra [08/2014...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQY01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

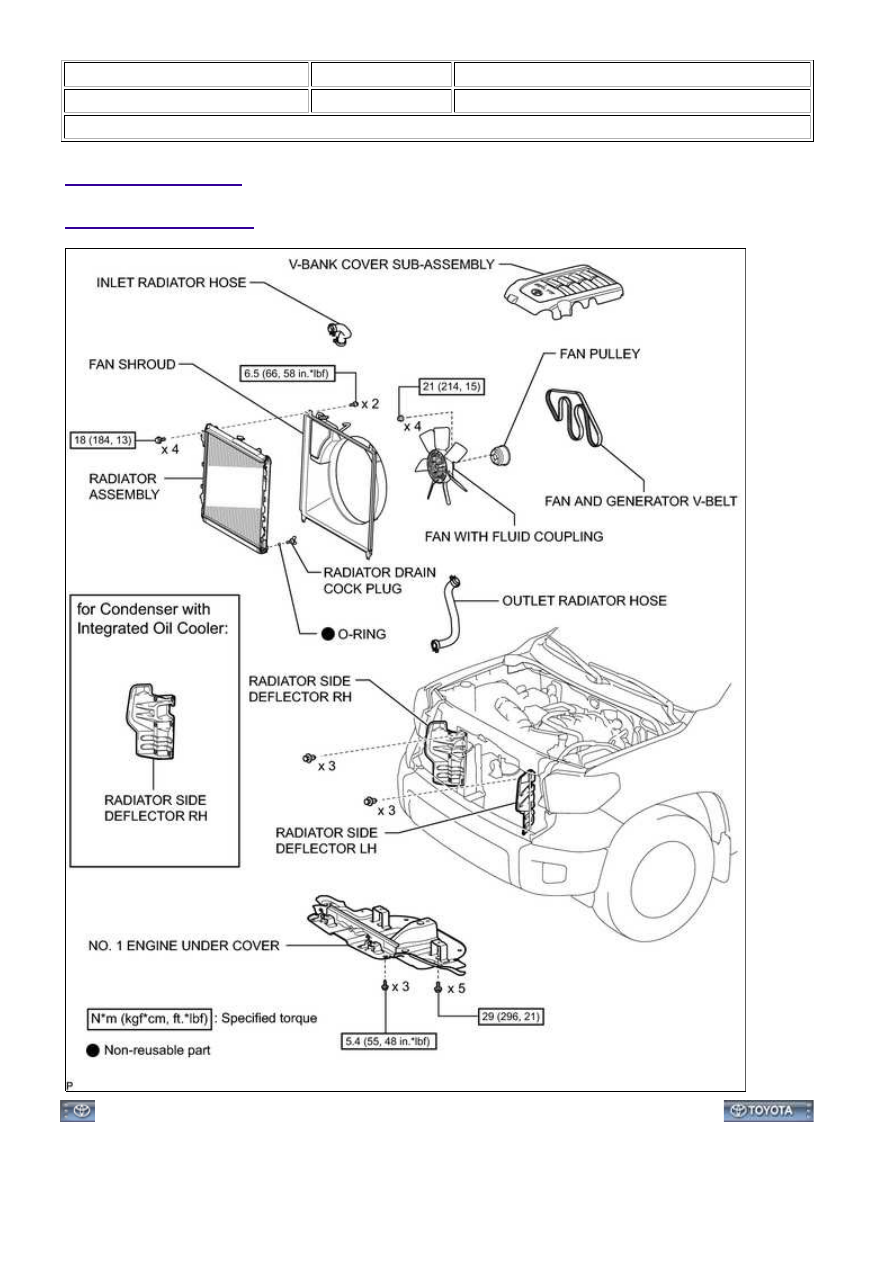

Title: 3UR-FE COOLING: RADIATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FE COOLING: RADIATOR: COMPONENTS; 2015 MY Tundra [...
