Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4Z03MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: OIL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

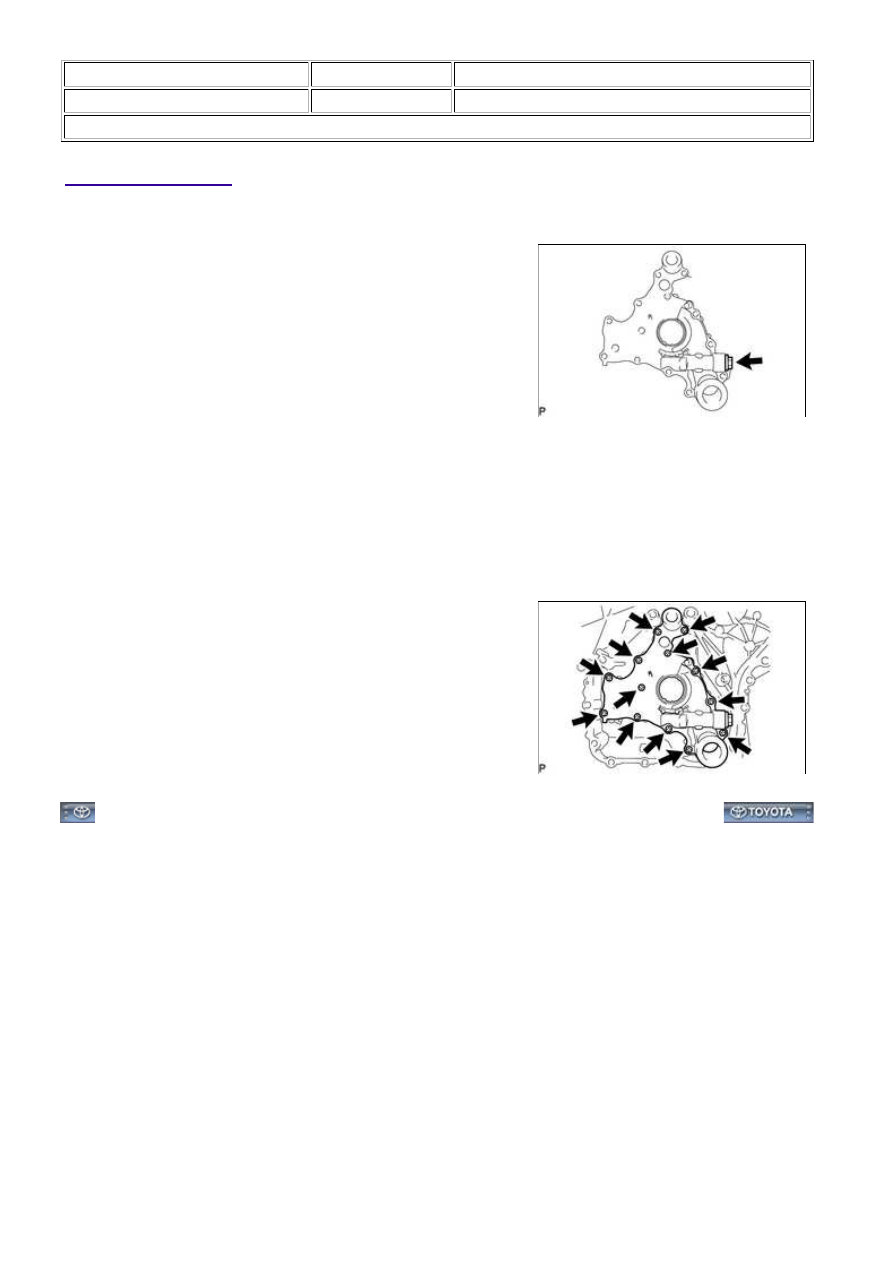

1. INSTALL OIL PUMP RELIEF VALVE

(a) Coat the oil pump relief valve with engine oil.

(b) Install the relief valve and relief valve spring into the oil pump cover hole.

(c) Install the plug.

Torque:

53 N·m {540 kgf·cm, 39ft·lbf}

2. INSTALL OIL PUMP COVER

(a) Install the driven rotor, drive rotor and oil pump cover with

the 13 bolts.

Torque:

10 N·m {105 kgf·cm, 8ft·lbf}

3UR-FBE LUBRICATION: OIL PUMP: REASSEMBLY; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4U04IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE LUBRICATION: OIL PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

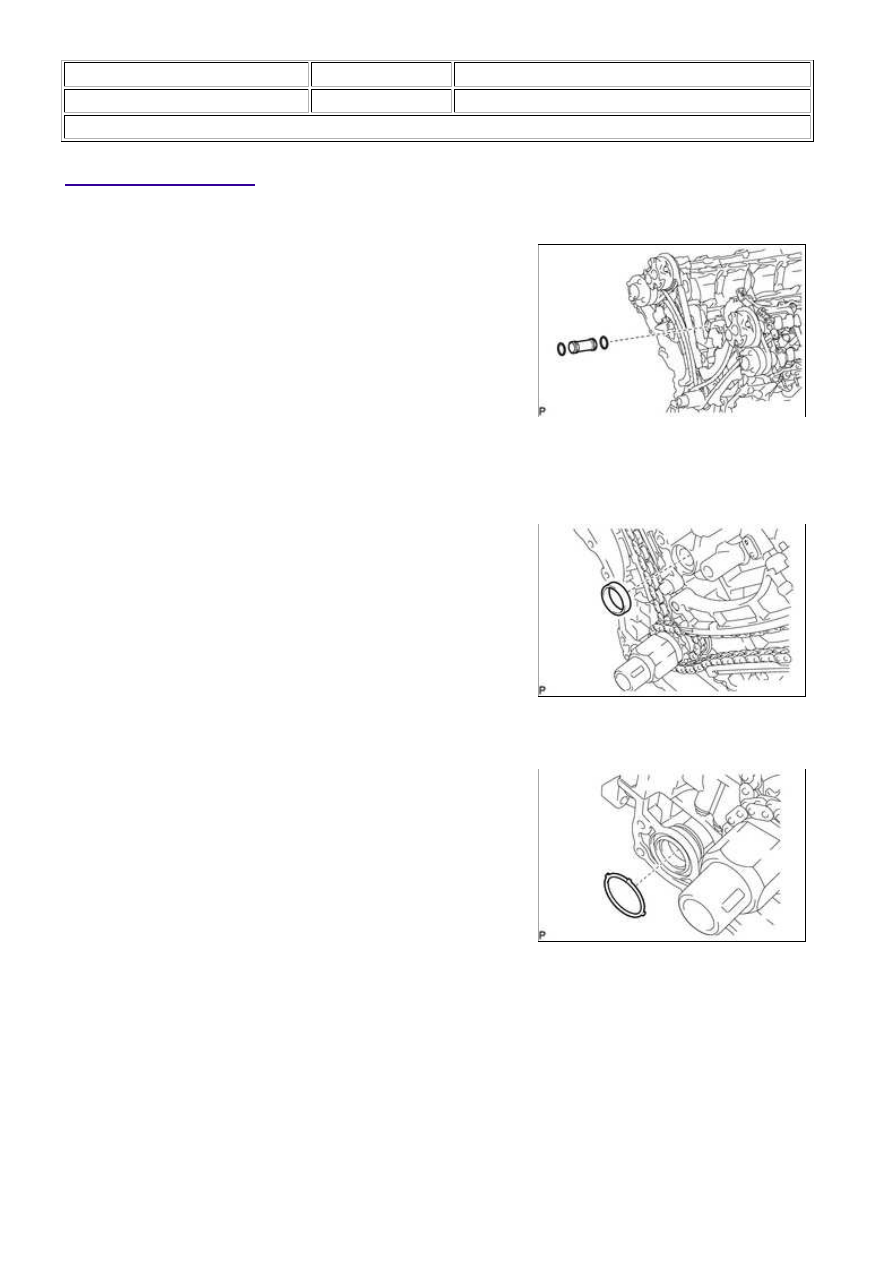

1. INSTALL WATER INLET PIPE

(a) Apply soapy water to 2 new O-rings and install them to the

inlet pipe.

(b) Install the inlet pipe to the No. 1 heat exchanger cover.

2. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

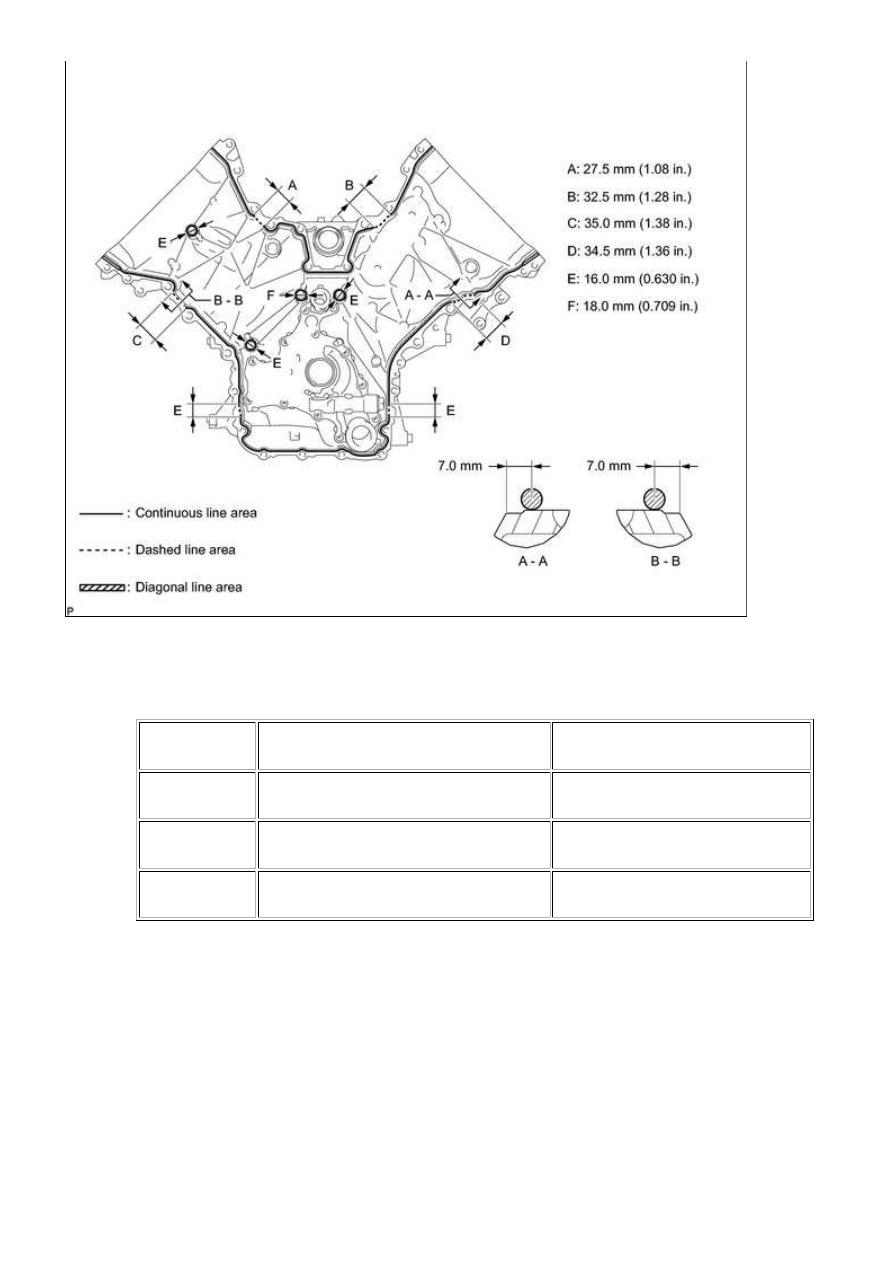

(e) Apply seal packing in a continuous line to the timing chain cover as shown in the following illustration.

3UR-FBE LUBRICATION: OIL PUMP: INSTALLATION; 2015 MY Tu...

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Apply seal packing as follows:

AREA

SEAL PACKING DIAMETER

APPLICATION POSITION FROM

INSIDE EDGE OF COVER

Continuous line

area

3.0 to 4.0 mm (0.118 to 0.157 in.)

2.5 mm (0.0984 in.)

Dashed line

area

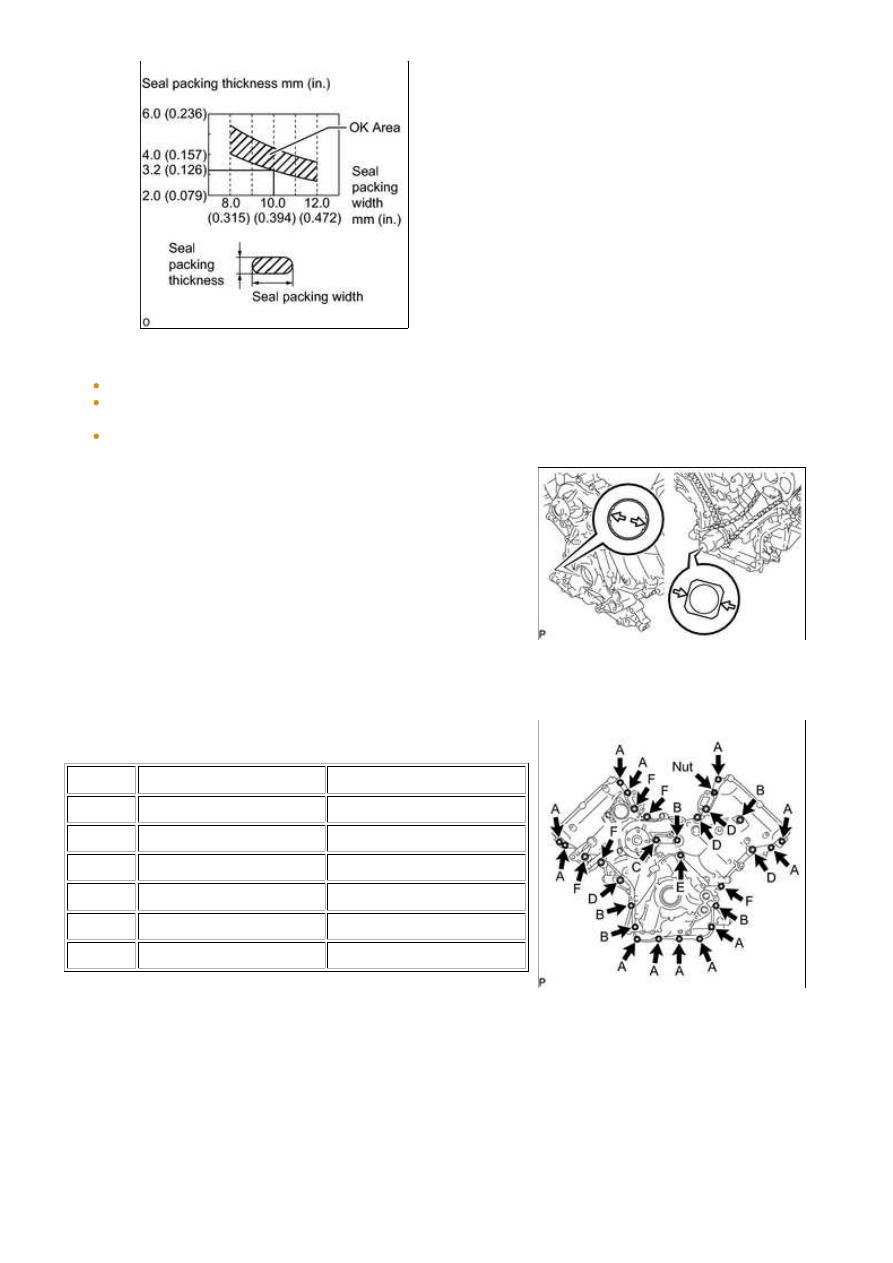

6.4 mm (0.252 in.) or more, or within OK

area shown in illustration

7.0 mm (0.276 in.)

Diagonal line

area

3.0 to 4.0 mm (0.118 to 0.157 in.)

5.5 mm (0.217 in.)

3UR-FBE LUBRICATION: OIL PUMP: INSTALLATION; 2015 MY Tu...

NOTICE:

When the contact surfaces are wet, wipe them with an oil-free cloth before applying seal packing.
Install the chain cover within 3 minutes and tighten the bolts within 10 minutes after applying seal
packing.
Do not start the engine for at least 2 hours after installing.

(f) Align the oil pump drive rotor spline and crankshaft as shown

in the illustration. Install the spline and chain cover to the

crankshaft.

(g) Temporarily install the timing chain cover with the 28 bolts

and nut.

Standard Bolt:

ITEM

LENGTH

THREAD DIAMETER

Bolt A

25 mm (0.984 in.)

8 mm (0.315 in.)

Bolt B

55 mm (2.17 in.)

8 mm (0.315 in.)

Bolt C

70 mm (2.76 in.)

8 mm (0.315 in.)

Bolt D

35 mm (1.38 in.)

10 mm (0.394 in.)

Bolt E

55 mm (2.17 in.)

10 mm (0.394 in.)

Bolt F

80 mm (3.15 in.)

10 mm (0.394 in.)

NOTICE:

Make sure that there is no oil on the bolt threads.
