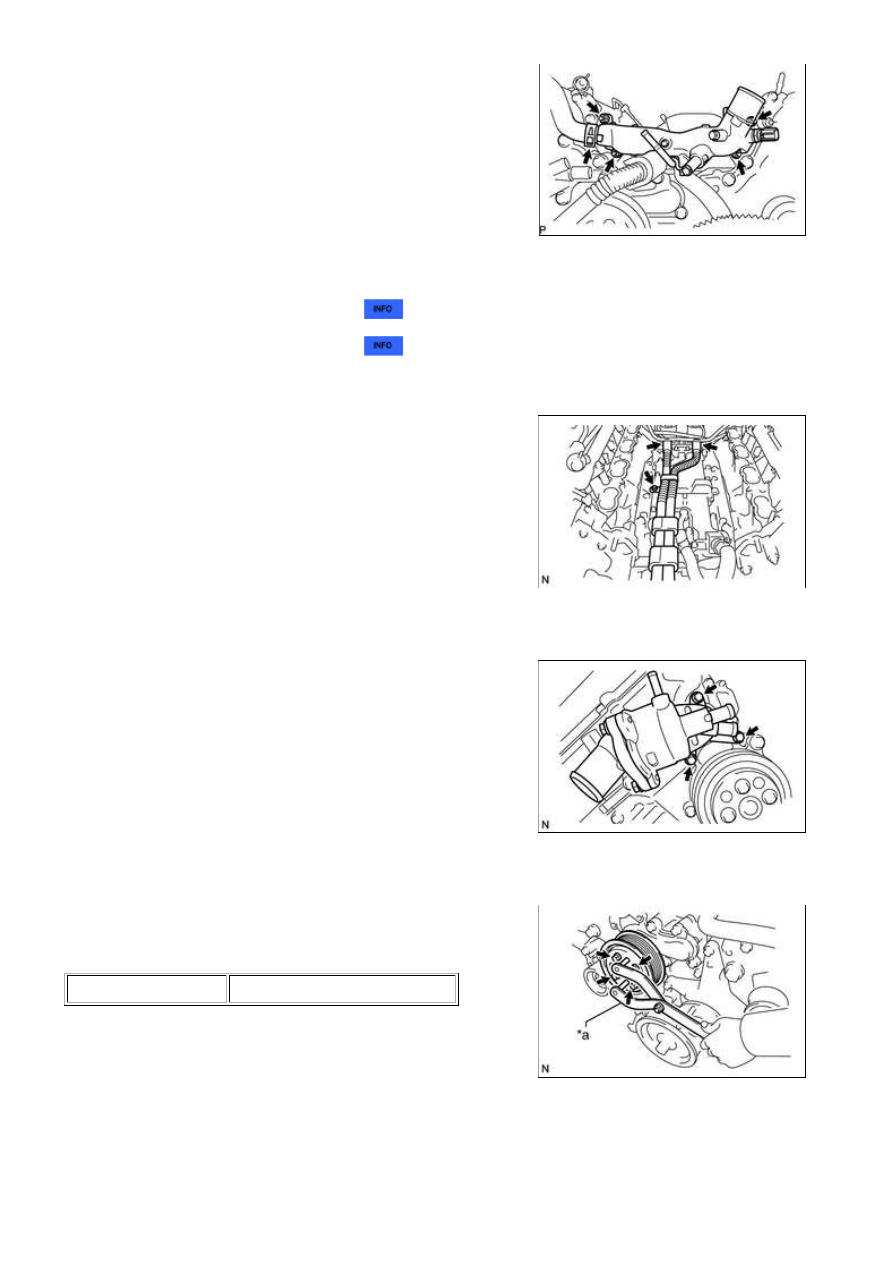

(a) Slide the clamp and disconnect the No. 2 water by-pass hose

from the front water by-pass joint.

(b) Remove the 4 nuts, front water by-pass joint and 2 gaskets.

29. REMOVE NO. 2 ENGINE COVER

30. REMOVE NO. 1 ENGINE COVER

31. REMOVE AIR TUBE SUB-ASSEMBLY

(a) Remove the bolt, disconnect the 2 hoses, and remove the air

tube sub-assembly.

32. REMOVE WATER INLET HOUSING

(a) Remove the 3 bolts, water inlet housing and gasket.

33. REMOVE WATER PUMP PULLEY

(a) Using SST, hold the water pump pulley.

Text in Illustration

*a

SST

SST: 09960-10010

09962-01000

09963-01000

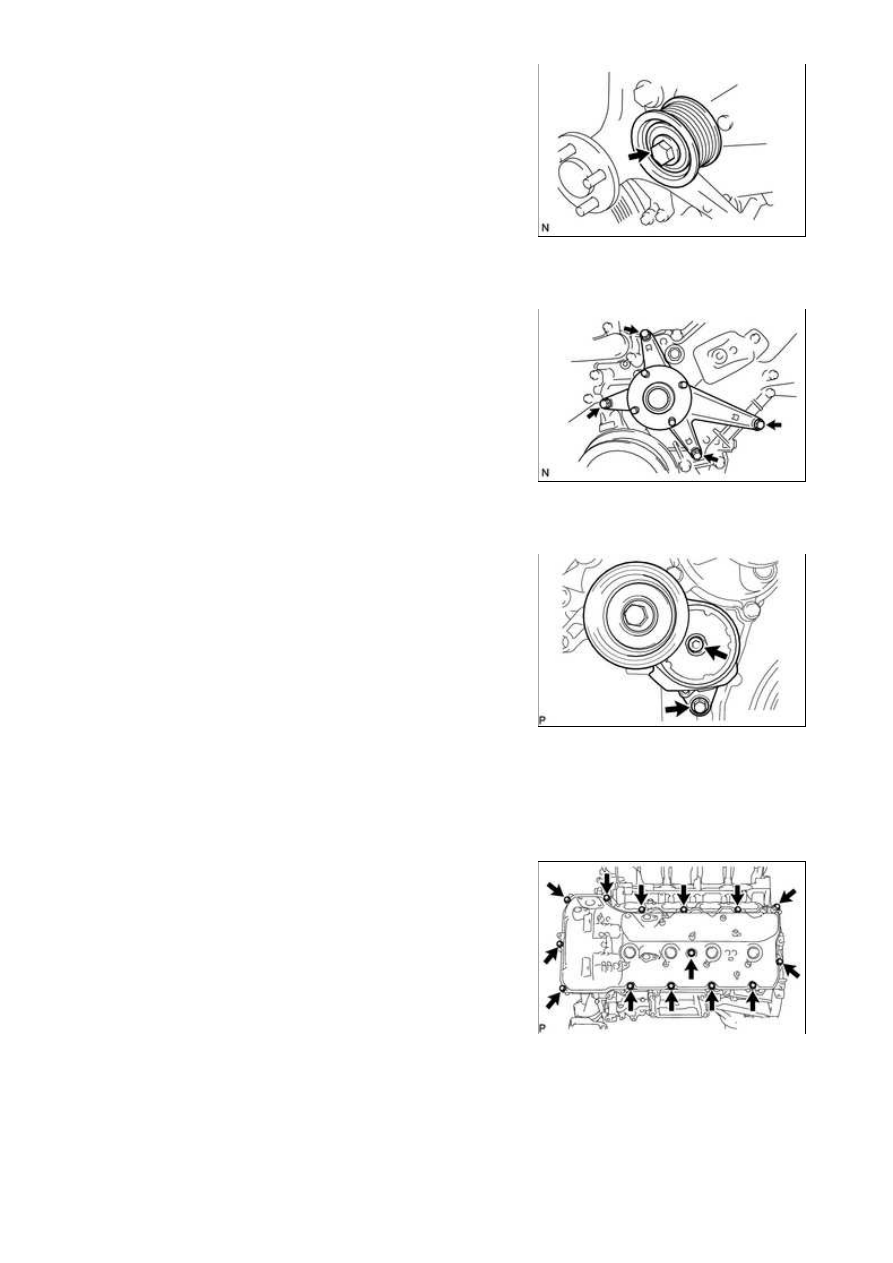

(b) Remove the 4 bolts and water pump pulley.

34. REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

3UR-FBE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra ...

(a) Remove the bolt and No. 1 idler pulley sub-assembly.

35. REMOVE FAN BRACKET ASSEMBLY

(a) Remove the 4 bolts and fan bracket assembly.

36. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

(a) Remove the standard bolt, 6 mm hexagon bolt and V-ribbed

belt tensioner assembly.

37. REMOVE IGNITION COIL ASSEMBLY

(a) Remove the 8 bolts and 8 ignition coils.

38. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH

(a) Remove the 14 bolts, seal washer, cylinder head cover

sub-assembly LH and gasket.

HINT:

Make sure the removed parts are returned to the same

places they were removed from.

3UR-FBE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra ...

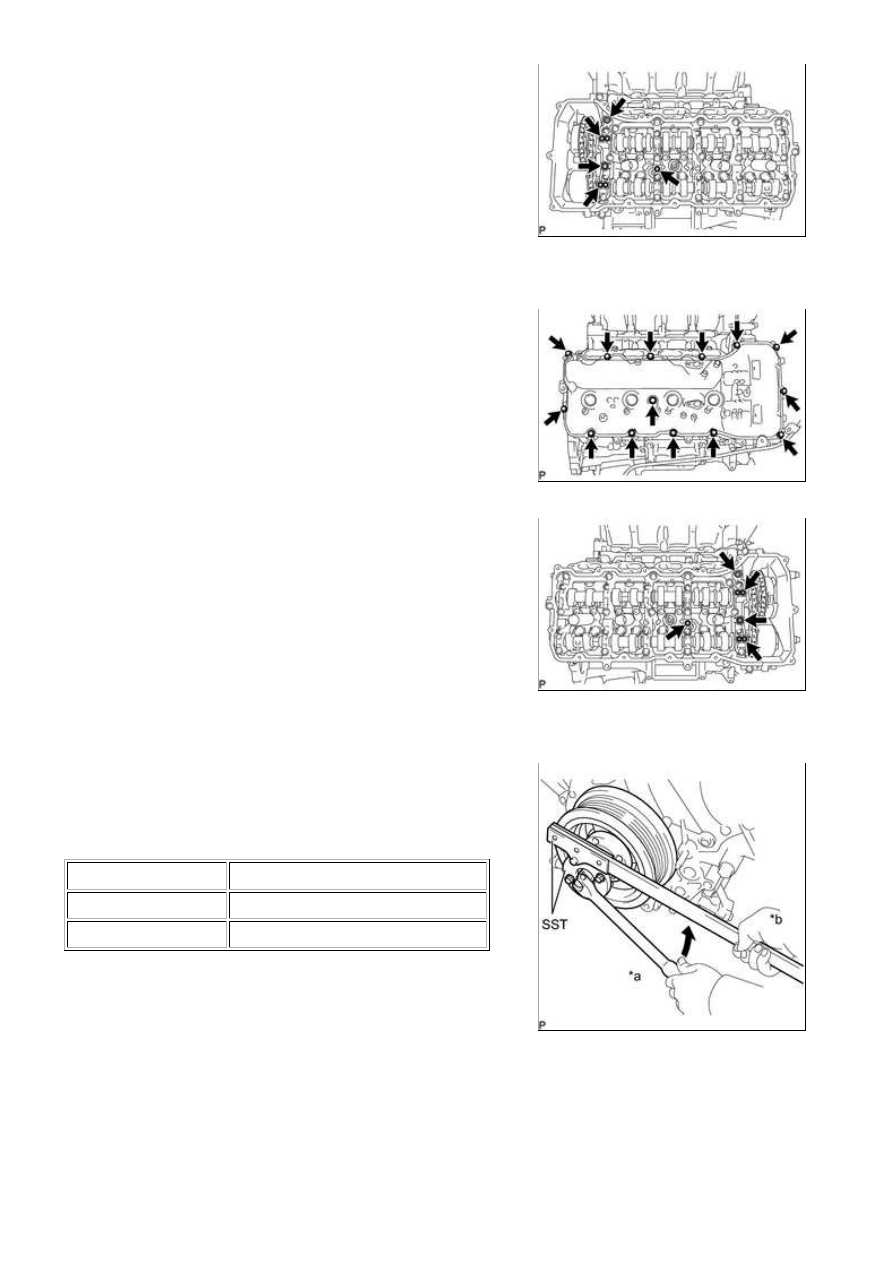

(b) Remove the 5 gaskets from the No. 2 camshaft bearing cap

and No. 3 camshaft bearing cap.

39. REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH

(a) Remove the 14 bolts, seal washer, cylinder head cover

sub-assembly RH and gasket.

HINT:

Make sure the removed parts are returned to the same

places they were removed from.

(b) Remove the 5 gaskets from the No. 1 camshaft bearing cap

and No. 3 camshaft bearing cap.

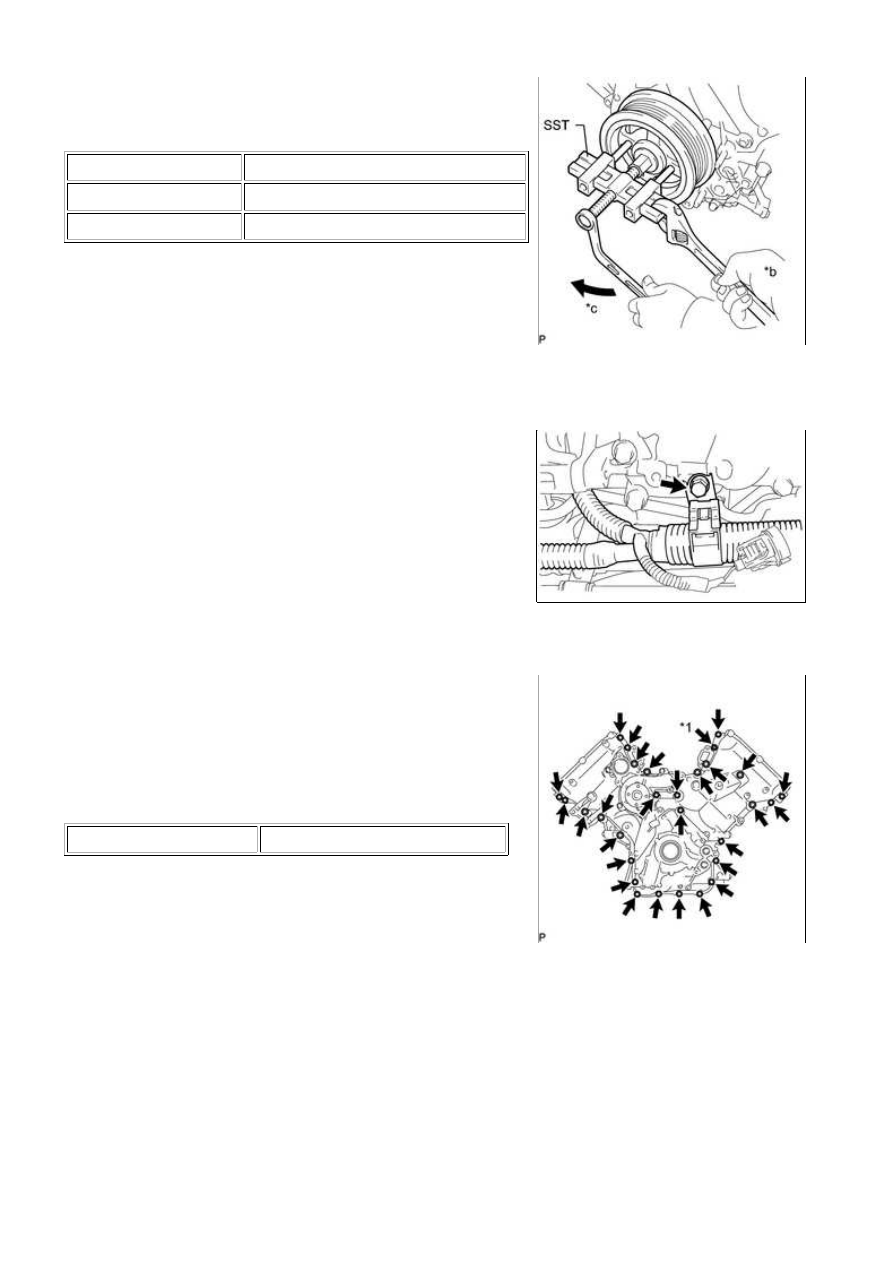

40. REMOVE CRANKSHAFT PULLEY

(a) Using SST, loosen the crankshaft pulley set bolt.

Text in Illustration

*a

SST

*b

Turn

*c

Hold

SST: 09213-70011

SST: 09330-00021

(b) Partially install the crankshaft pulley set bolt to the crankshaft pulley until 2 or 3 threads are engaged.

3UR-FBE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra ...

(c) Using the crankshaft pulley set bolt and SST, remove the

crankshaft pulley.

Text in Illustration

*a

SST

*b

Turn

*c

Hold

SST: 09950-50013

09951-05010

09952-05010

09953-05010

09954-05011

41. DISCONNECT WIRE HARNESS CLAMP BRACKET

(a) Remove the bolt and disconnect the wire harness clamp

bracket.

42. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the 28 bolts and nut shown in the illustration.

Text in Illustration

*1

Nut
