*a

Waveform 1

*b

Waveform 2

*c

Synchronized Signal

*d

Video Waveform

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 S

Doc ID: RM0000051NB015X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): DIAGNOSTIC

TROUBLE CODE CHART; 2015 MY Tundra [08/2014 -        ]

DIAGNOSTIC TROUBLE CODE CHART

HINT:

If a trouble code is output during the DTC check, inspect the trouble areas listed for that code. For details

DTC CODE

DETECTION ITEM

SEE PAGE

C1622

Open or Short Circuit in Back Camera Signal

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000003Y8M02EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): C1622; Open

or Short Circuit in Back Camera Signal; 2015 MY Tundra [08/2014 -        ]

DTC

C1622

Open or Short Circuit in Back Camera Signal

DESCRIPTION

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1622

Open or Short Circuit in television camera signal

Harness or connector

Television camera assembly

Radio and display receiver assembly

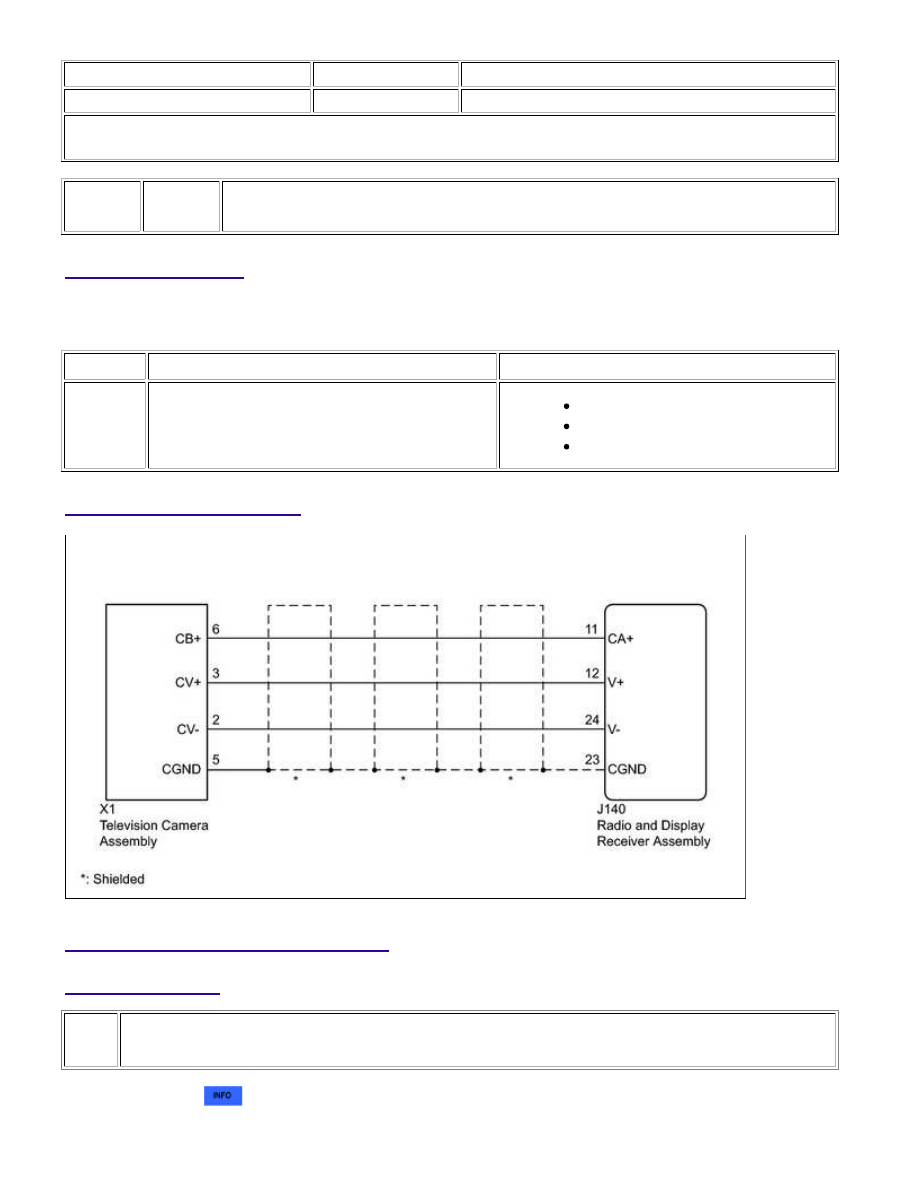

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK FOR DTC

(a) Clear the DTCs



.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

OK

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

No DTC is output

A

DTC is output

B

B

GO TO STEP 2

A

USE SIMULATION METHOD TO CHECK

2.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -
TELEVISION CAMERA ASSEMBLY)

(a) Disconnect the J140 radio and display receiver assembly connector.

(b) Disconnect the X1 television camera assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J140-11 (CA+) - X1-6 (CB+)

Always

Below 1 Ω

J140-12 (V+) - X1-3 (CV+)

Always

Below 1 Ω

J140-23 (CGND) - X1-5 (CGND)

Always

Below 1 Ω

J140-24 (V-) - X1-2 (CV-)

Always

Below 1 Ω

J140-11 (CA+) - Body ground

Always

10 kΩ or higher

J140-12 (V+) - Body ground

Always

10 kΩ or higher

J140-23 (CGND) - Body ground

Always

10 kΩ or higher

J140-24 (V-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY
