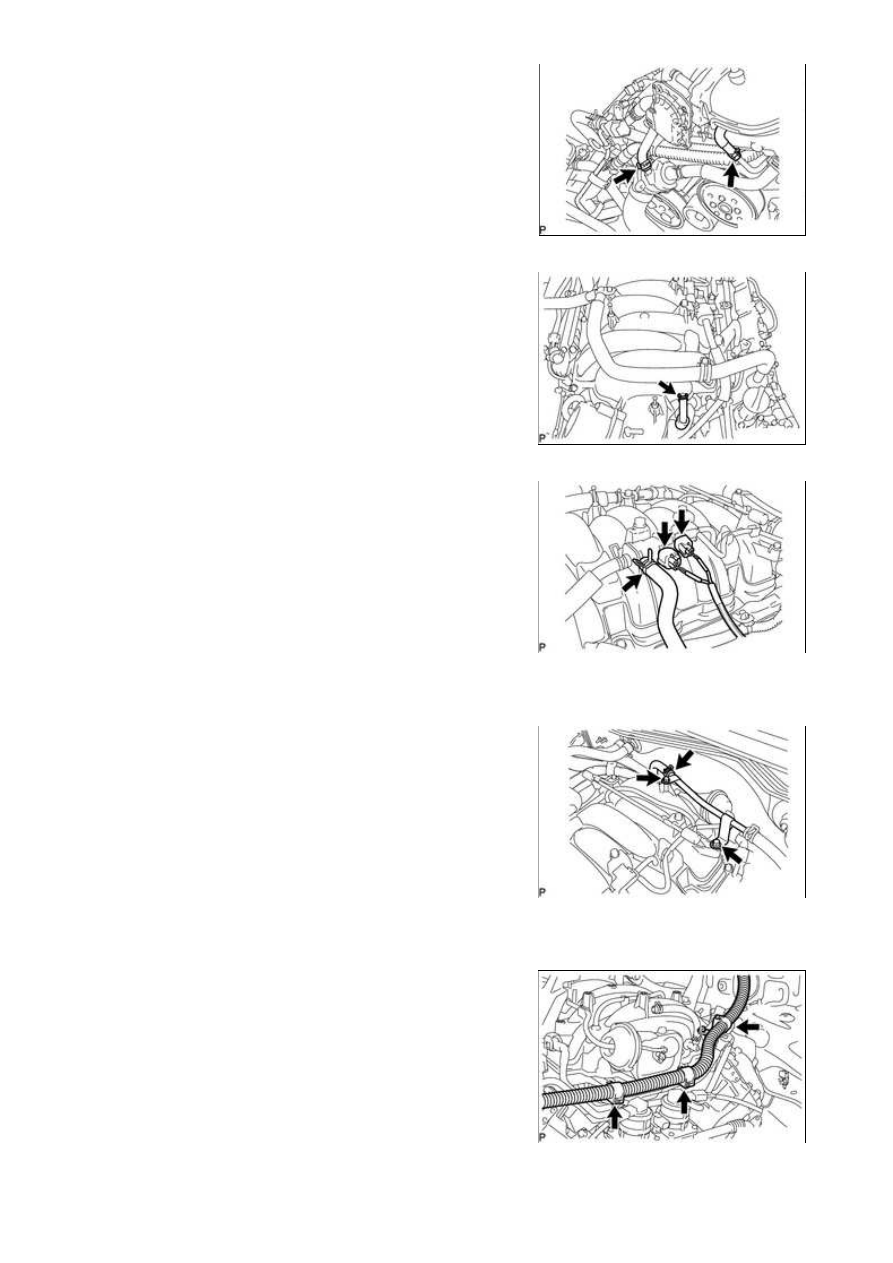

(d) Slide the 2 clamps and disconnect the 2 water by-pass hoses

from the inlet water housing and front water by-pass joint.

(e) Slide the clamp and disconnect the ventilation hose from the

intake manifold.

(f) Disconnect the 2 vacuum switching valve connectors.

(g) Slide the clamp and disconnect the purge line hose from the purge VSV.

(h) Remove the 2 bolts to disconnect the No. 1 tube.

(i) Slide the clamp and disconnect the union to connector tube hose from the No. 1 tube.

(j) Detach the 3 wire harness clamps from the 3 wire harness

clamp brackets.

3UR-FBE INTAKE: INTAKE MANIFOLD: REMOVAL; 2015 MY Tun...

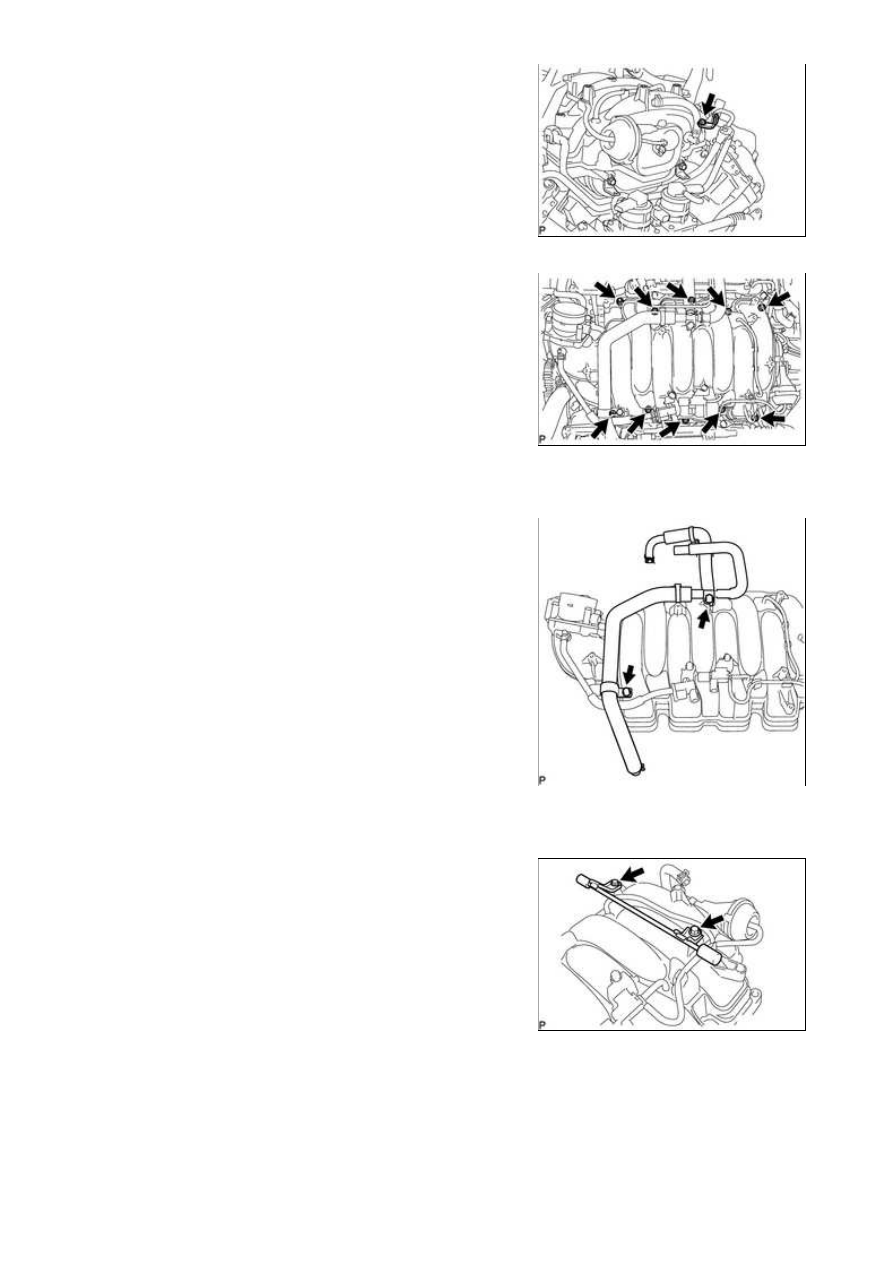

(k) Remove the bolt and wire harness clamp bracket from the

intake manifold.

(l) Remove the 2 nuts, 8 bolts, intake manifold and 2 gaskets.

9. REMOVE VENTILATION HOSE ASSEMBLY

(a) Remove the 2 bolts and ventilation hose assembly from the

intake manifold.

10. REMOVE NO. 1 V-BANK COVER BRACKET

(a) Remove the 2 bolts and No. 1 V-bank cover bracket.

11. REMOVE V-BANK COVER BOLT

3UR-FBE INTAKE: INTAKE MANIFOLD: REMOVAL; 2015 MY Tun...

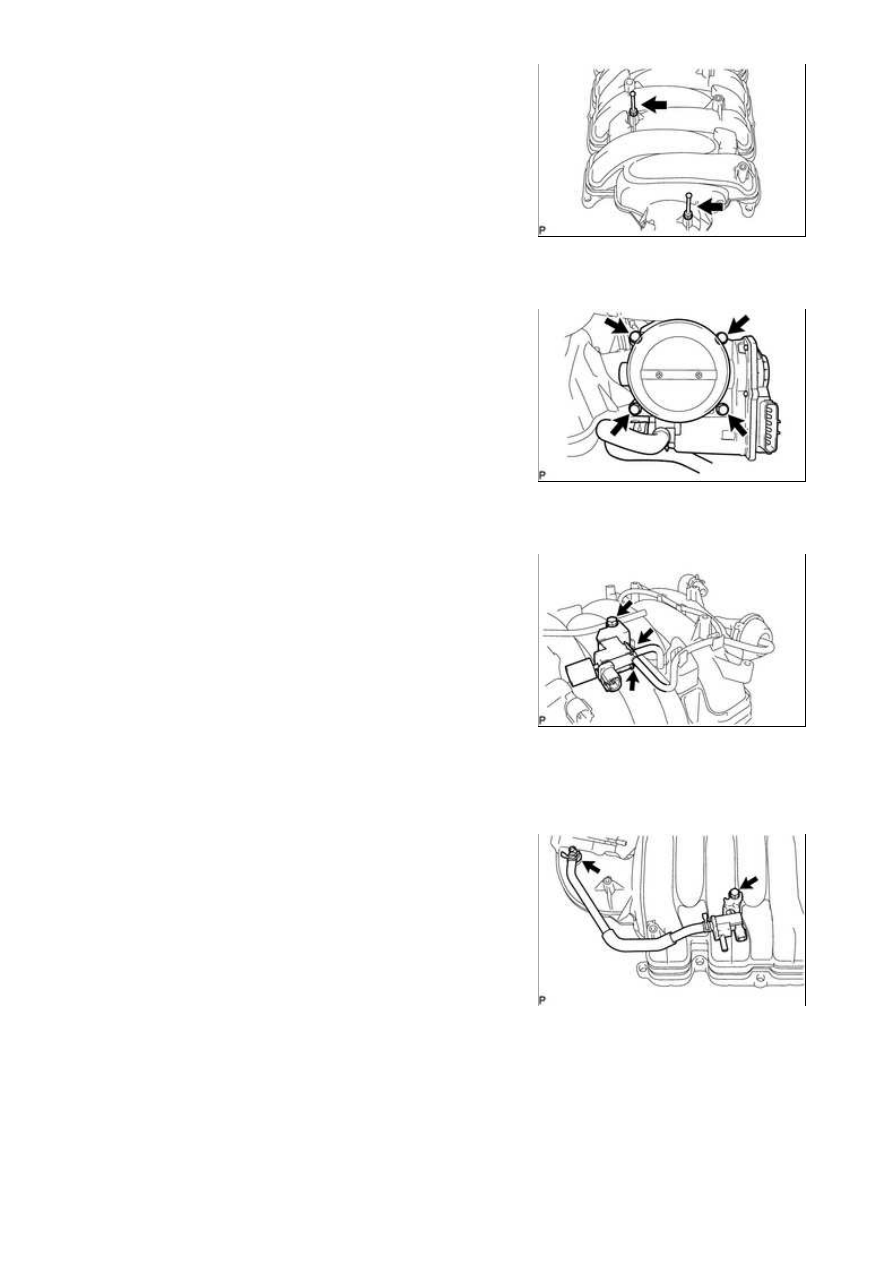

(a) Remove the 2 V-bank cover bolts from the intake manifold.

12. REMOVE THROTTLE BODY ASSEMBLY

(a) Remove the 4 bolts, throttle body assembly and gasket.

13. REMOVE VACUUM SWITCHING VALVE ASSEMBLY (for ACIS)

(a) Disconnect the 2 vacuum hoses from the vacuum switching

valve assembly.

(b) Remove the bolt and vacuum switching valve assembly.

14. REMOVE PURGE VSV

(a) Slide the clamp and disconnect the purge line hose from the

intake manifold.

(b) Remove the bolt and purge VSV.

15. REMOVE UNION TO CONNECTOR TUBE HOSE

3UR-FBE INTAKE: INTAKE MANIFOLD: REMOVAL; 2015 MY Tun...

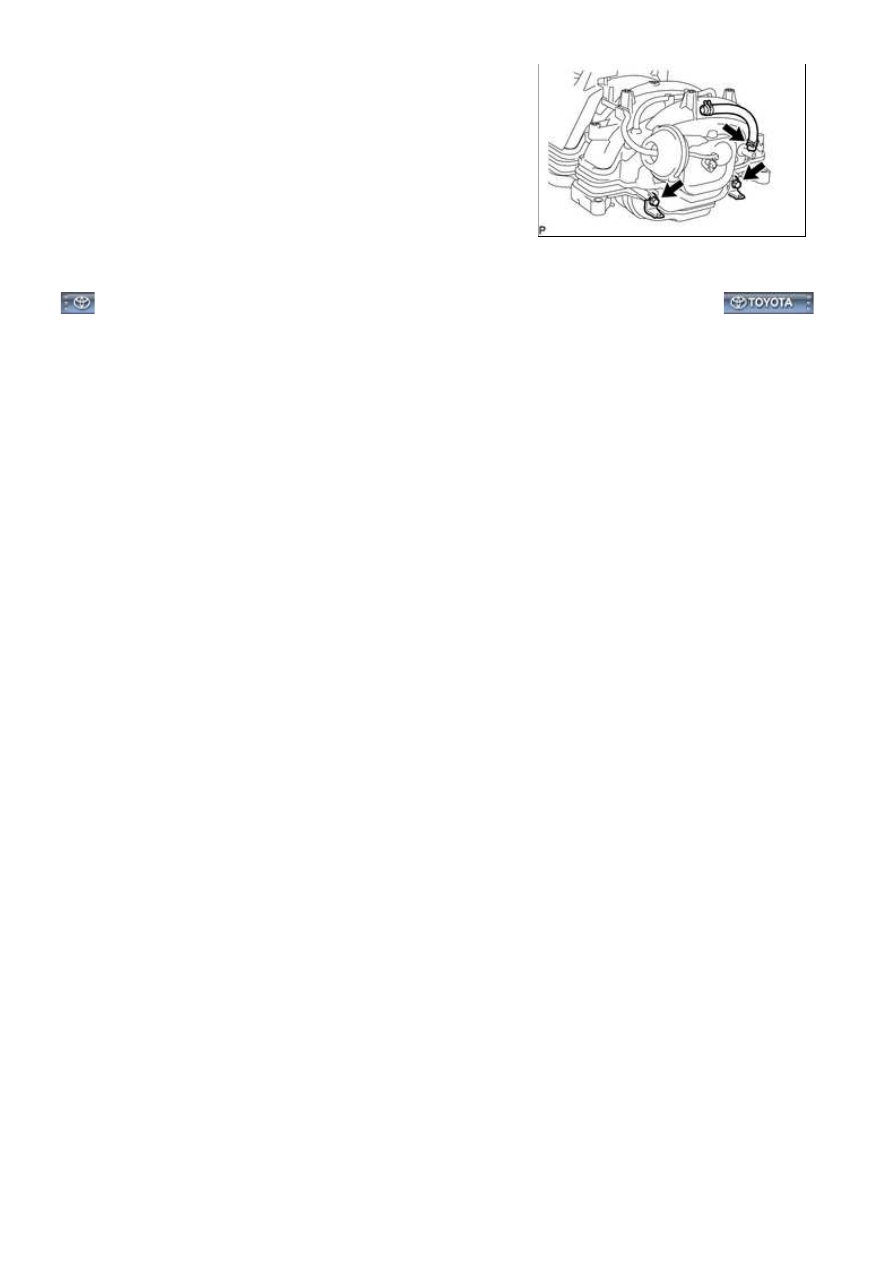

(a) Slide the clamp and remove the union to connector tube hose

from the intake manifold.

(b) Remove the 2 bolts and 2 wire harness clamp brackets.
