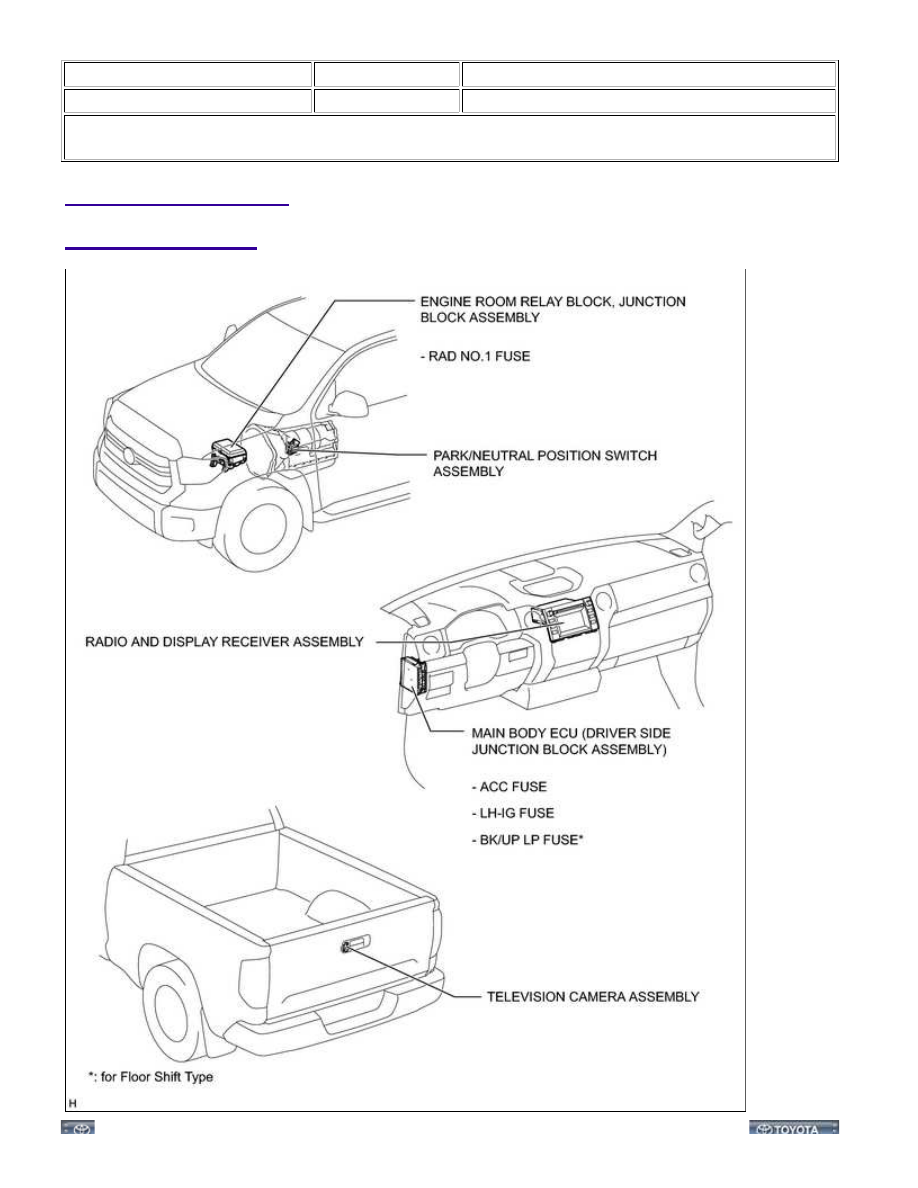

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): PARTS

LOCATION; 2015 MY Tundra [08/2014 -        ]

PARTS LOCATION

ILLUSTRATION

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000014030BWX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

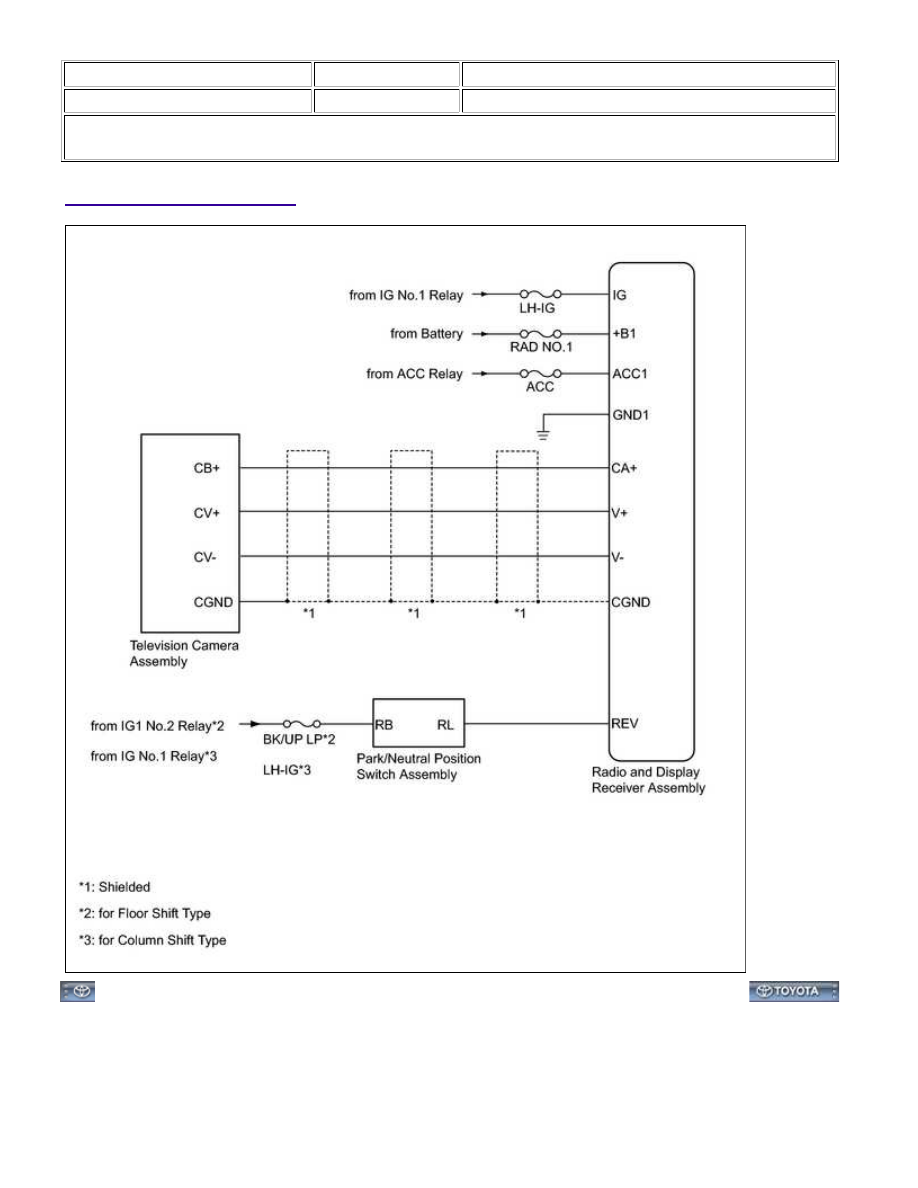

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): SYSTEM

DIAGRAM; 2015 MY Tundra [08/2014 -        ]

SYSTEM DIAGRAM

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000014020CIX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): SYSTEM

DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

(a) This system has a television camera assembly mounted on the tail gate to assist the driver in parking the

(2) Television camera assembly

(3) Park/neutral position switch assembly

(c) This system is equipped with a self-diagnosis system, which is operated from a dedicated window that

appears on the display panel, just as in the audio and visual system.

2. FUNCTION OF COMPONENTS

(a) The radio and display receiver assembly controls the system by using information from the following

components:

ITEM

FUNCTION

Television camera

assembly

Captures the view behind the vehicle and transmits the image to the

radio and display receiver assembly.

Has a color video camera that uses a Complementary Metal Oxide

Semiconductor (CMOS) and wide-angle lens.

Radio and display receiver

assembly

Displays the rear view monitor image on the display panel.

Park/neutral position

switch assembly

Transmits a reverse signal to the radio and display receiver assembly.

3. OPERATION EXPLANATION

(a) The park/neutral position switch assembly outputs the R position signal to the radio and display receiver

assembly when the shift lever is moved to R. After receiving the R position signal, the radio and display

receiver assembly switches to the rear view monitor system.

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...
