Last Modified: 9-16-2014

6.6 J

Doc ID: RM000001YQ80DEX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Navigation Receiver Type): Image from

Camera for Rear View Monitor is Abnormal; 2015 MY Tundra [08/2014 -        ]

Image from Camera for Rear View Monitor is Abnormal

DESCRIPTION

This is the display signal circuit between the navigation receiver assembly and the television camera assembly.

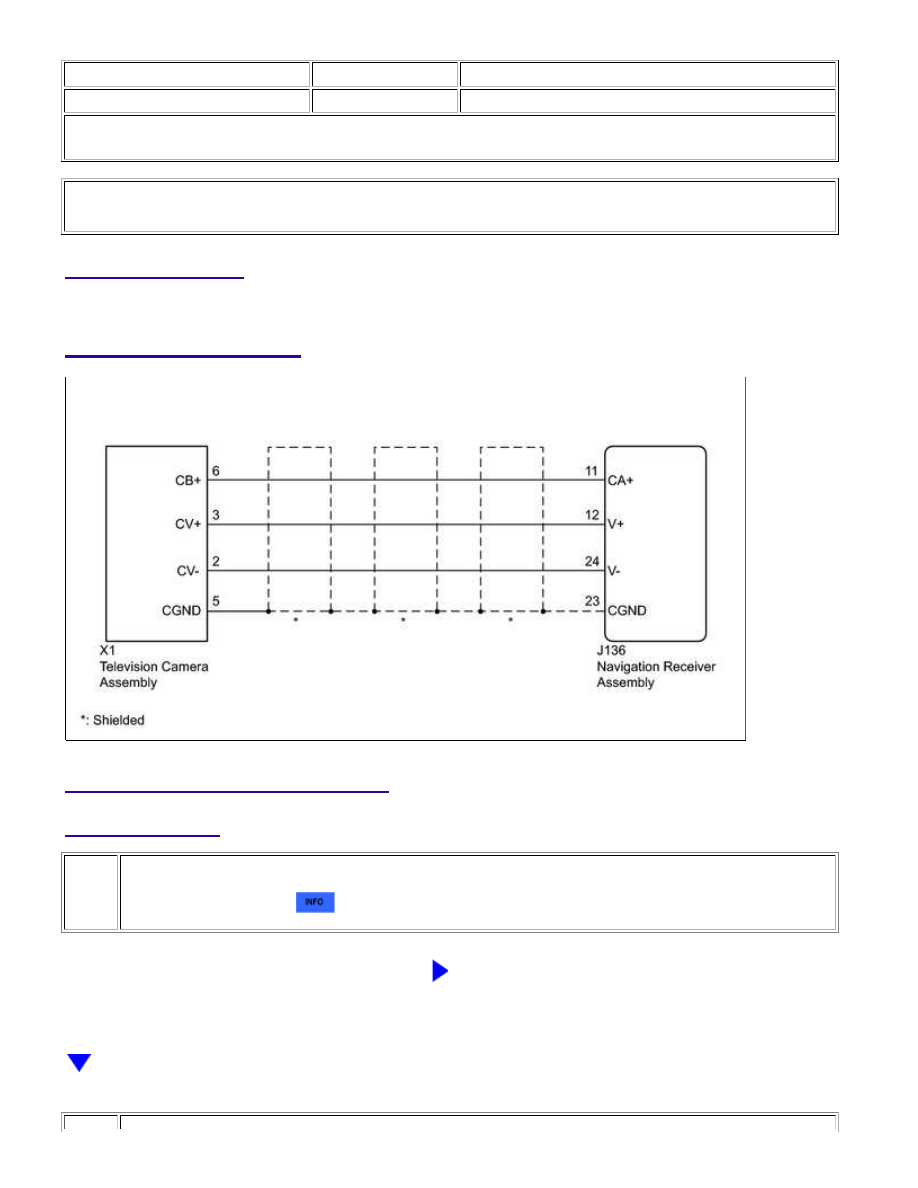

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - TELEVISION

CAMERA ASSEMBLY)

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

A

A

2.

CHECK NAVIGATION RECEIVER ASSEMBLY

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

3.

CHECK NAVIGATION RECEIVER ASSEMBLY

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

4.

CHECK TELEVISION CAMERA ASSEMBLY

NG

REPLACE TELEVISION CAMERA ASSEMBLY

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000003TOB018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type):

PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. PRECAUTION FOR DISCONNECTING CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work



.

2. POINTS TO NOTE WHEN SERVICING

(a) Pay attention to the following point when servicing.

3. NOTES FOR TELEVISION CAMERA ASSEMBLY

(a) Notes for the television camera assembly

(1) The rear view monitor system may not function properly if subjected to a severe blow by any hard

object.

(2) Do not scrub the camera. Scrubbing may scratch the camera and affect the image. Prevent organic

solvents, waxes, bond removing solvents or glass coating from adhere to the cover. If such material

adheres to the cover, clean it off immediately and wash with water.

water and wipe off the lens. Use a detergent to remove dirt if necessary.

(5) When washing the vehicle with a high-pressure washer, do not spray water on the television camera

assembly or surrounding area. High-pressure water can damage the camera.

(b) Images are difficult to discern even in normal conditions if:

(1) Electrical devices that generate interference are used in the cabin.

(2) Noise may occur in the image if accessories that generate radio waves have been installed.

(3) The camera lens is frosted over (the image immediately after turning the ignition switch to ON may be

blurred or darker than normal).

(4) The camera lens is dirty with snow, mud, etc.

(7) The ambient temperature around the camera is either too high or too low.

(8) The vehicle is tilted at a steep angle.

(9) The television camera assembly lens is scratched.

the illuminated area may appear to flicker.
