Toyota Tundra (2015 year). Manual - part 1759

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003PZG007X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE REGULATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

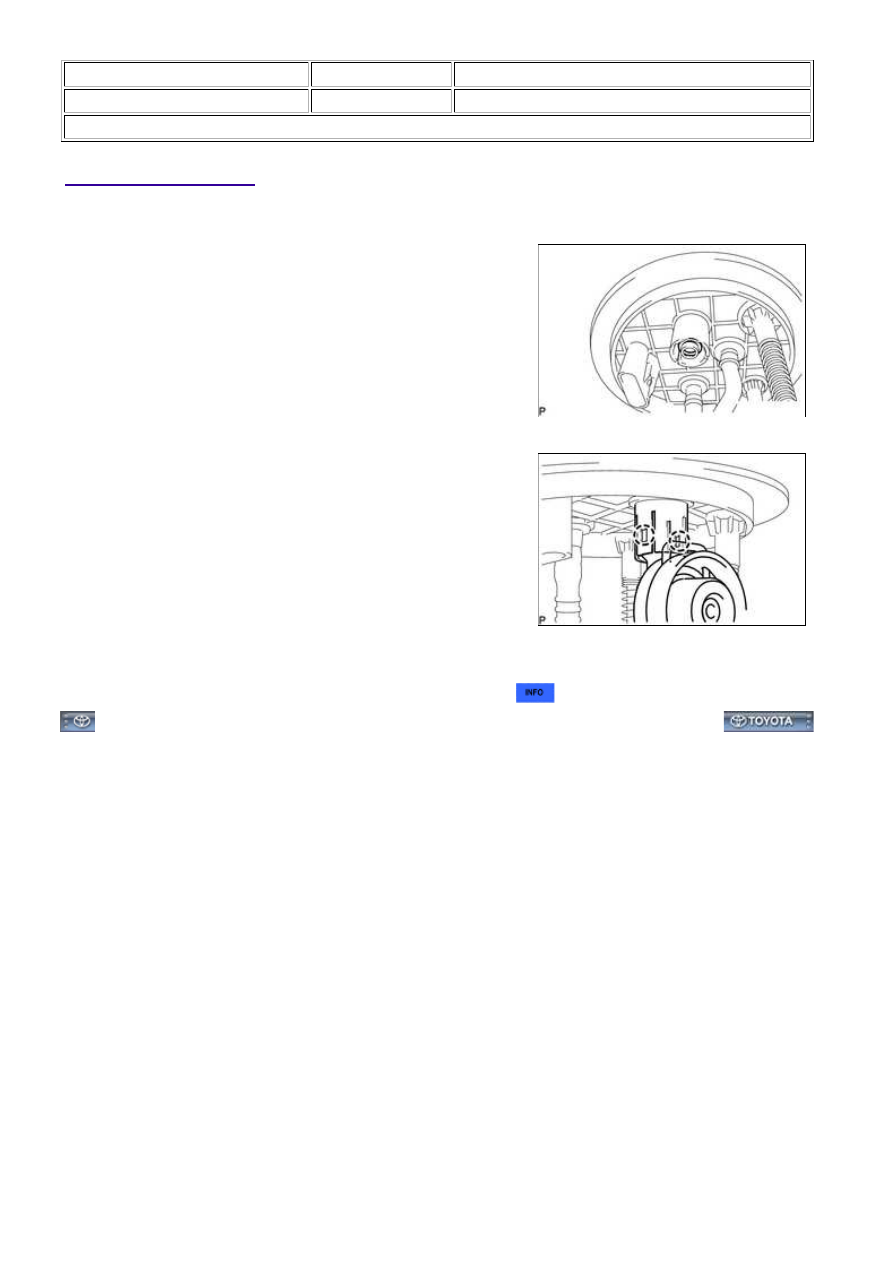

INSTALLATION

1. INSTALL FUEL PRESSURE REGULATOR ASSEMBLY

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Install the fuel suction with pump and gauge tube assembly



.

3UR-FBE FUEL: FUEL PRESSURE REGULATOR: INSTALLATION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002H8C027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE REGULATOR (for High Pressure): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

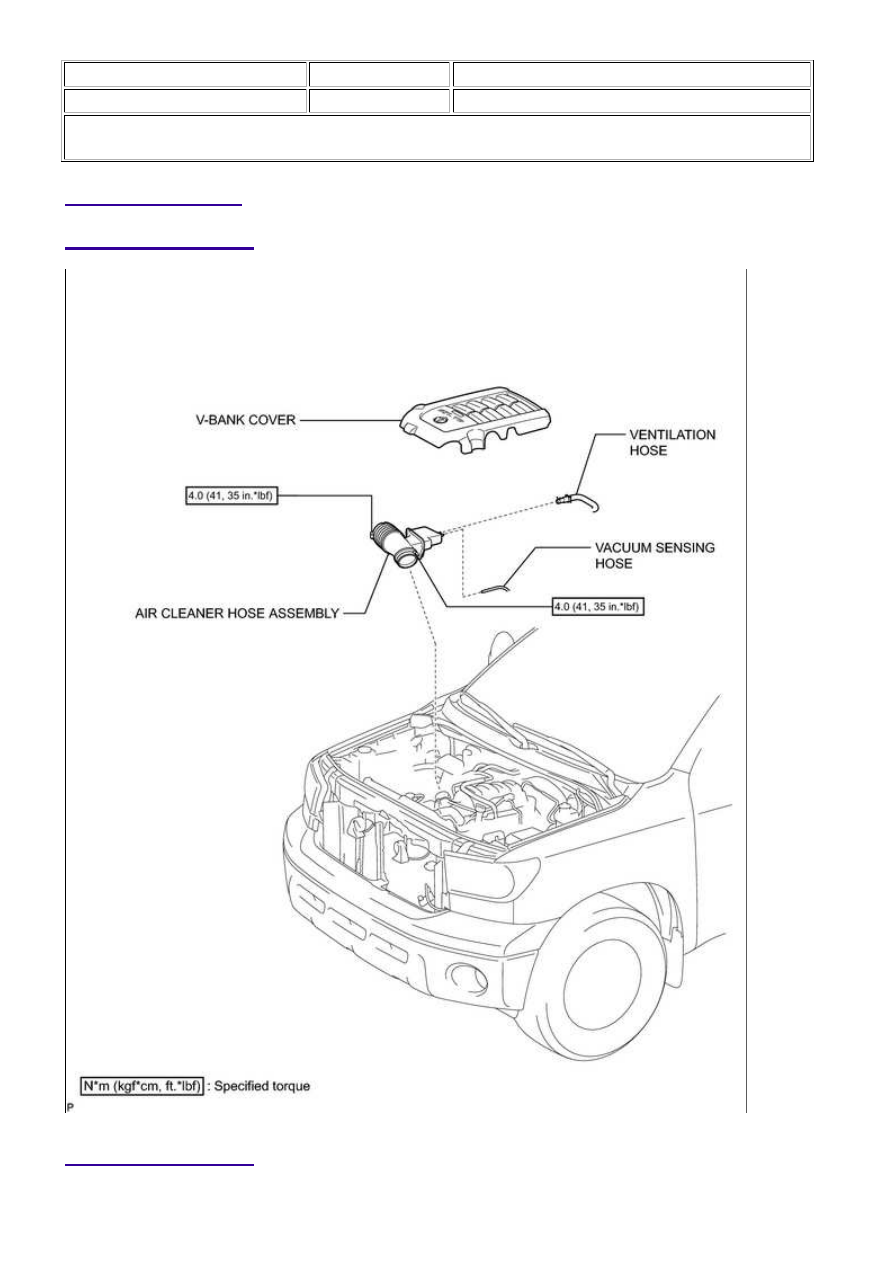

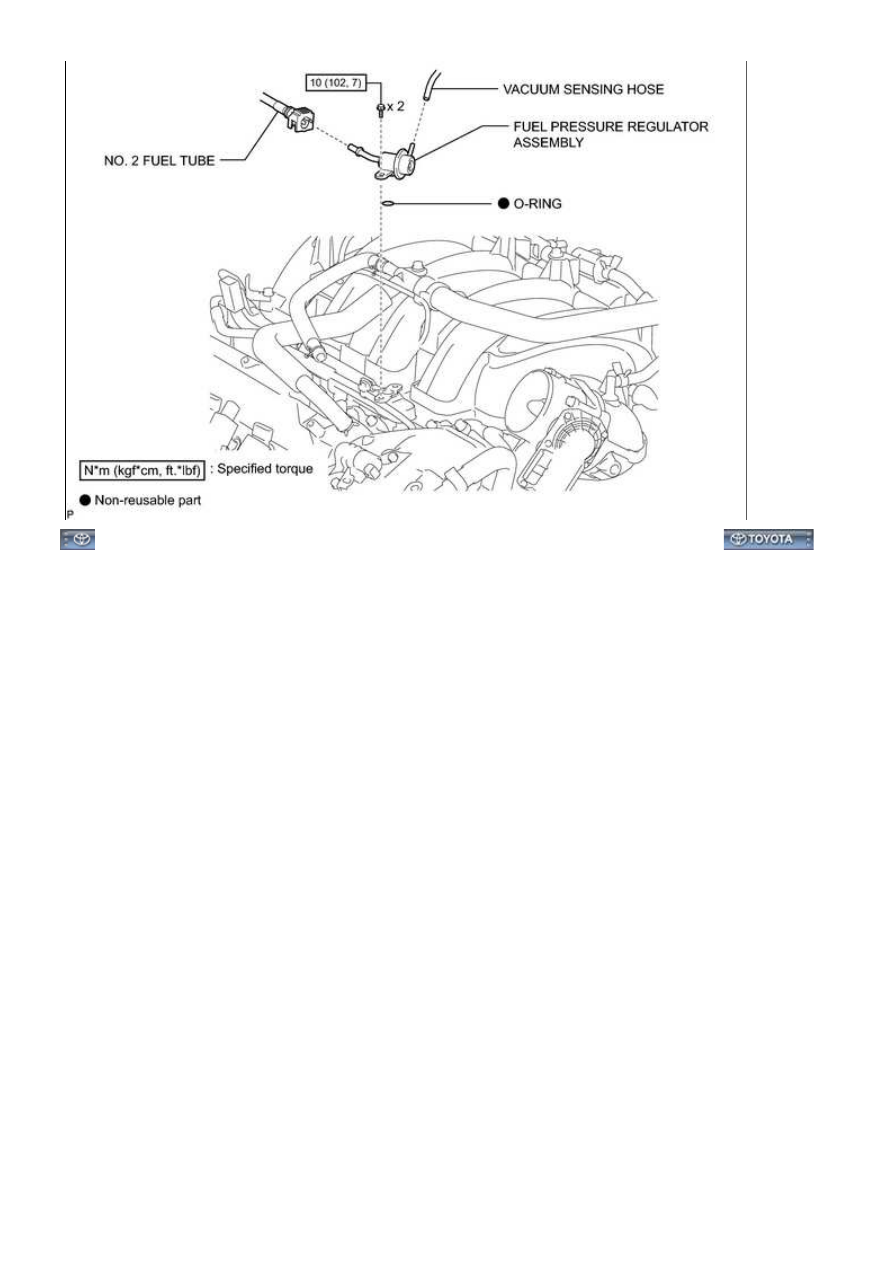

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE FUEL: FUEL PRESSURE REGULATOR (for High Pressure)...

3UR-FBE FUEL: FUEL PRESSURE REGULATOR (for High Pressure)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H8D02NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE REGULATOR (for High Pressure): REMOVAL; 2015 MY Tundra [08/2014

-        ]

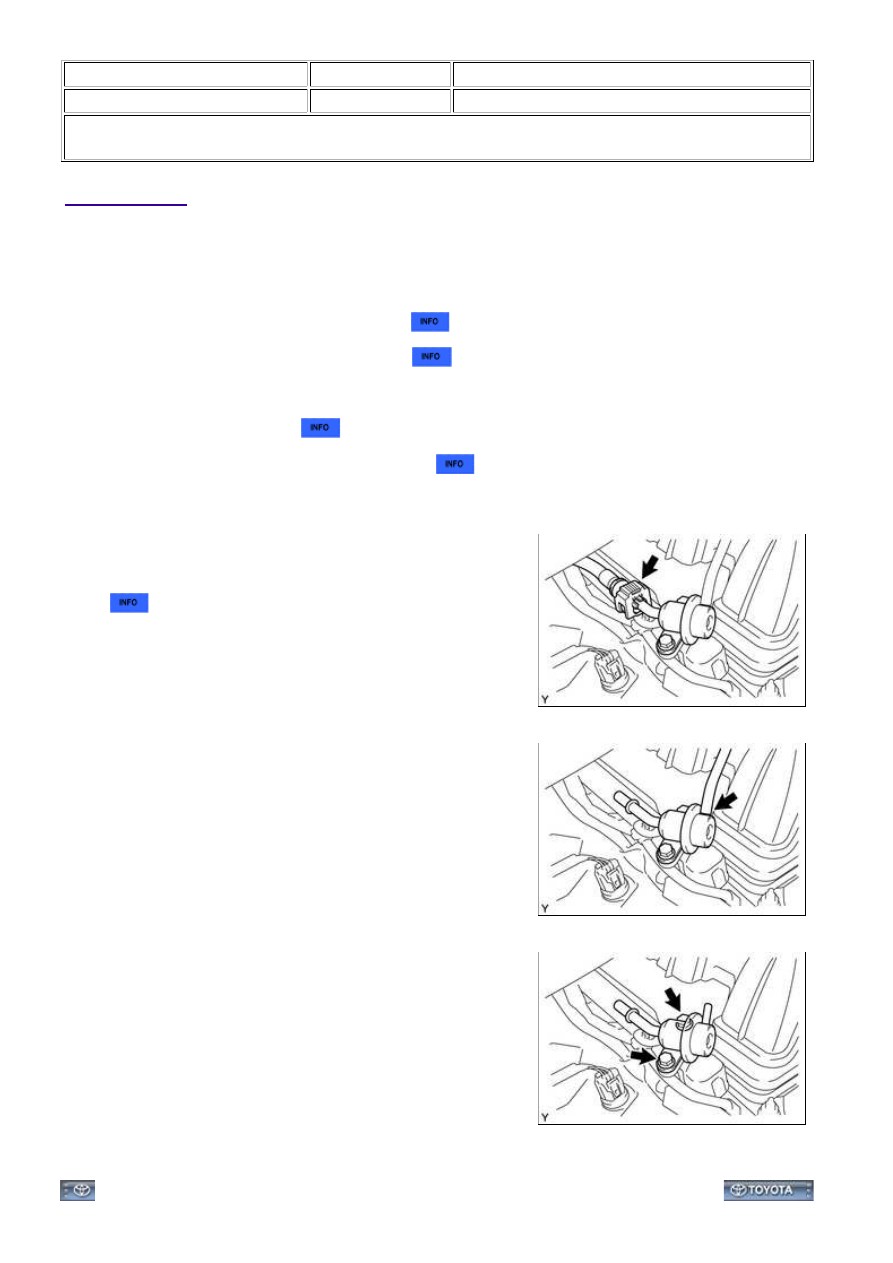

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE V-BANK COVER

5. REMOVE AIR CLEANER HOSE ASSEMBLY

6. REMOVE FUEL PRESSURE REGULATOR ASSEMBLY

(a) Disconnect the No. 2 fuel tube from the pressure regulator



.

CAUTION:

Put a cloth or equivalent under the pressure regulator.

(b) Disconnect the vacuum sensing hose from the pressure

regulator.

(c) Remove the 2 bolts and the pressure regulator.

(d) Remove the O-ring from the pressure regulator.

3UR-FBE FUEL: FUEL PRESSURE REGULATOR (for High Pressure)...
