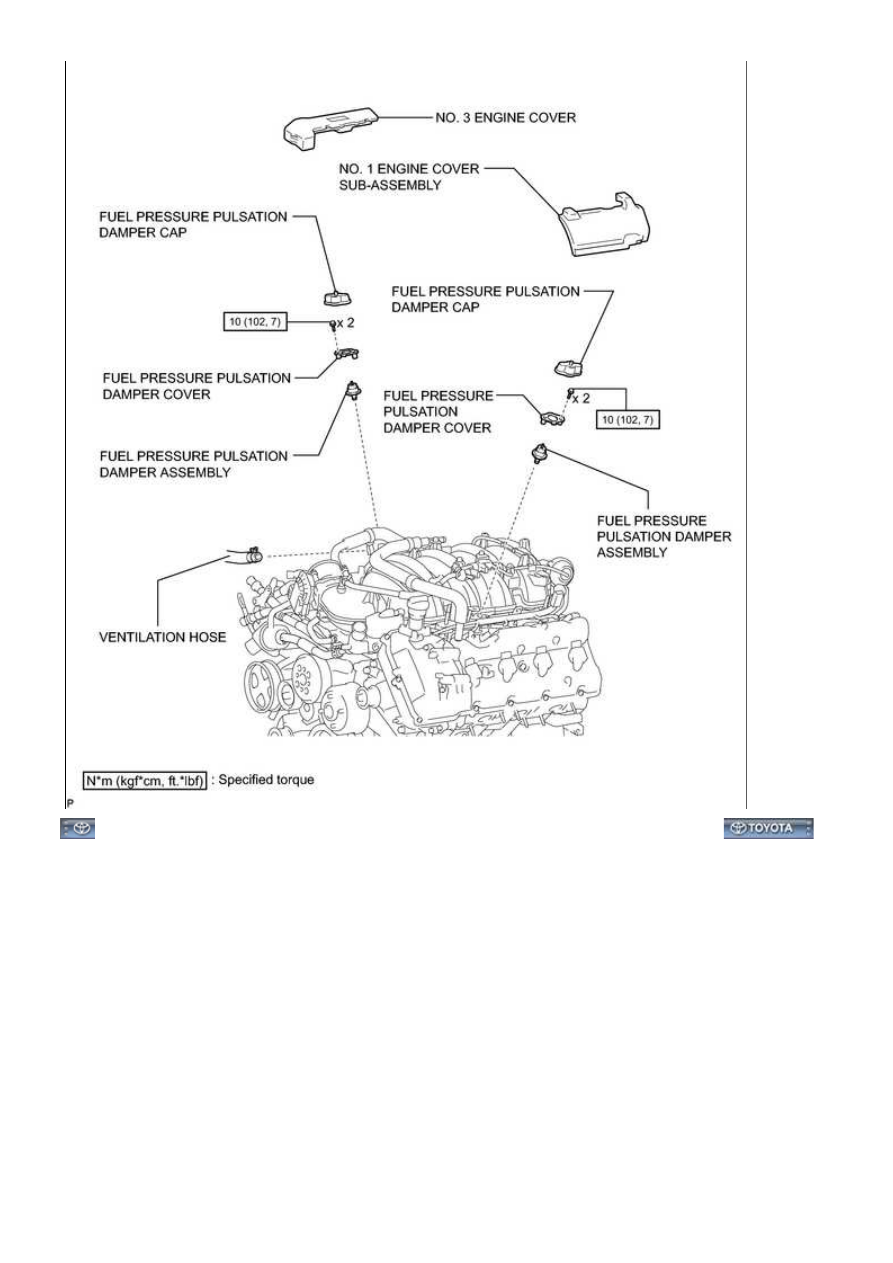

3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003P7500EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

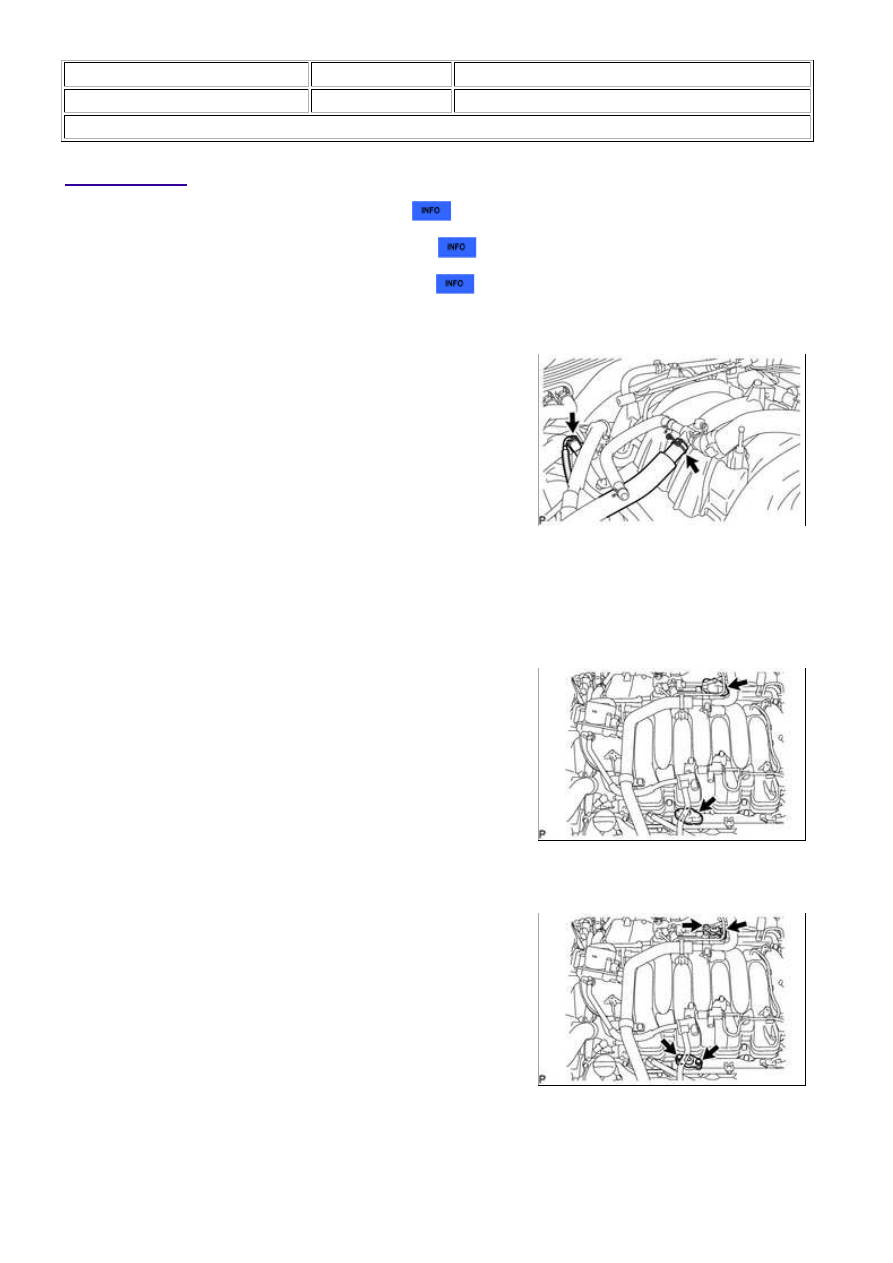

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE

2. REMOVE V-BANK COVER SUB-ASSEMBLY

3. REMOVE AIR CLEANER HOSE ASSEMBLY

4. DISCONNECT VENTILATION HOSE

(a) Disconnect the ventilation hose.

5. REMOVE NO. 1 ENGINE COVER SUB-ASSEMBLY

6. REMOVE NO. 3 ENGINE COVER

7. REMOVE FUEL PRESSURE PULSATION DAMPER CAP

(a) Remove the 2 fuel pressure pulsation damper caps.

8. REMOVE FUEL PRESSURE PULSATION DAMPER COVER

(a) Remove the 4 bolts and 2 fuel pressure pulsation damper

covers.

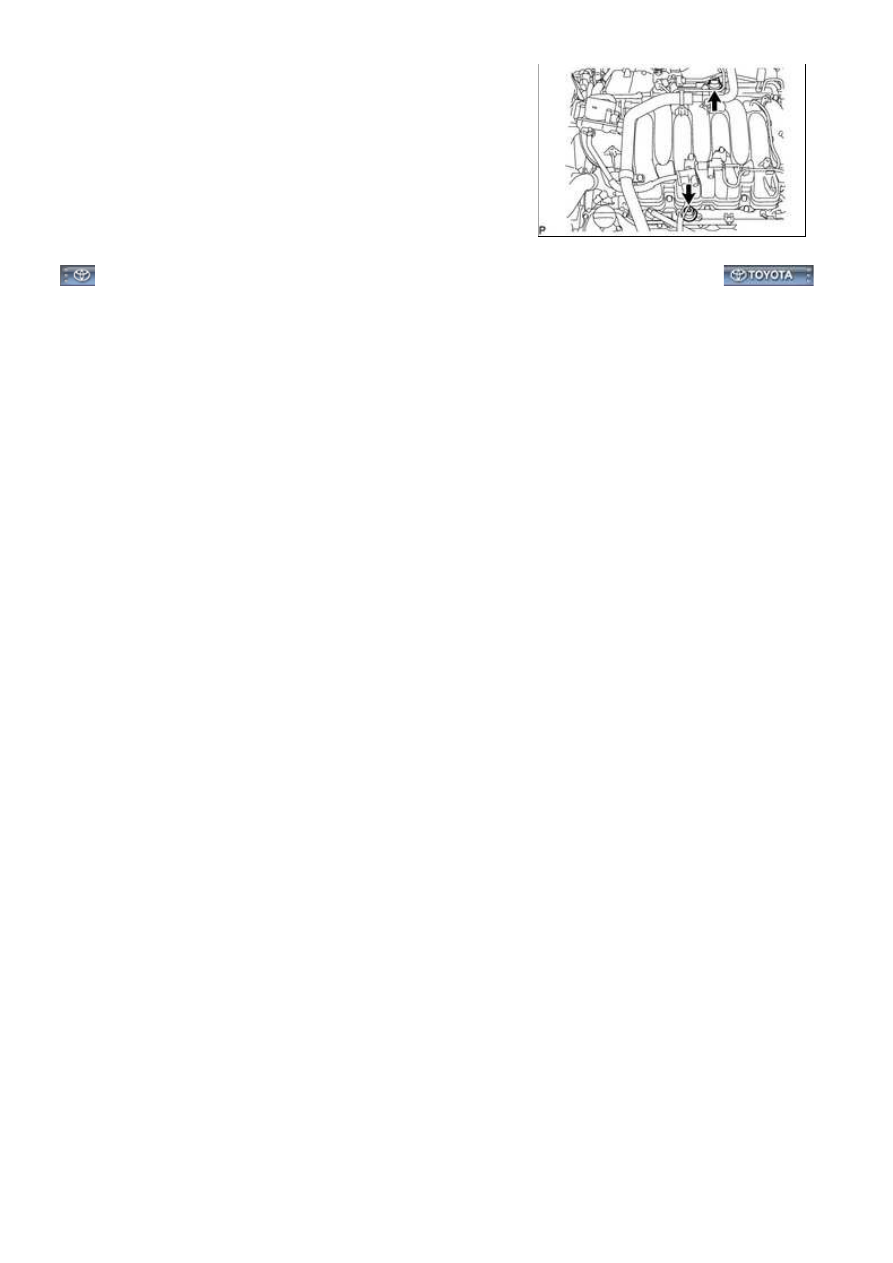

9. REMOVE FUEL PRESSURE PULSATION DAMPER ASSEMBLY

3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: REMOV...

3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: REMOV...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003P7300EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

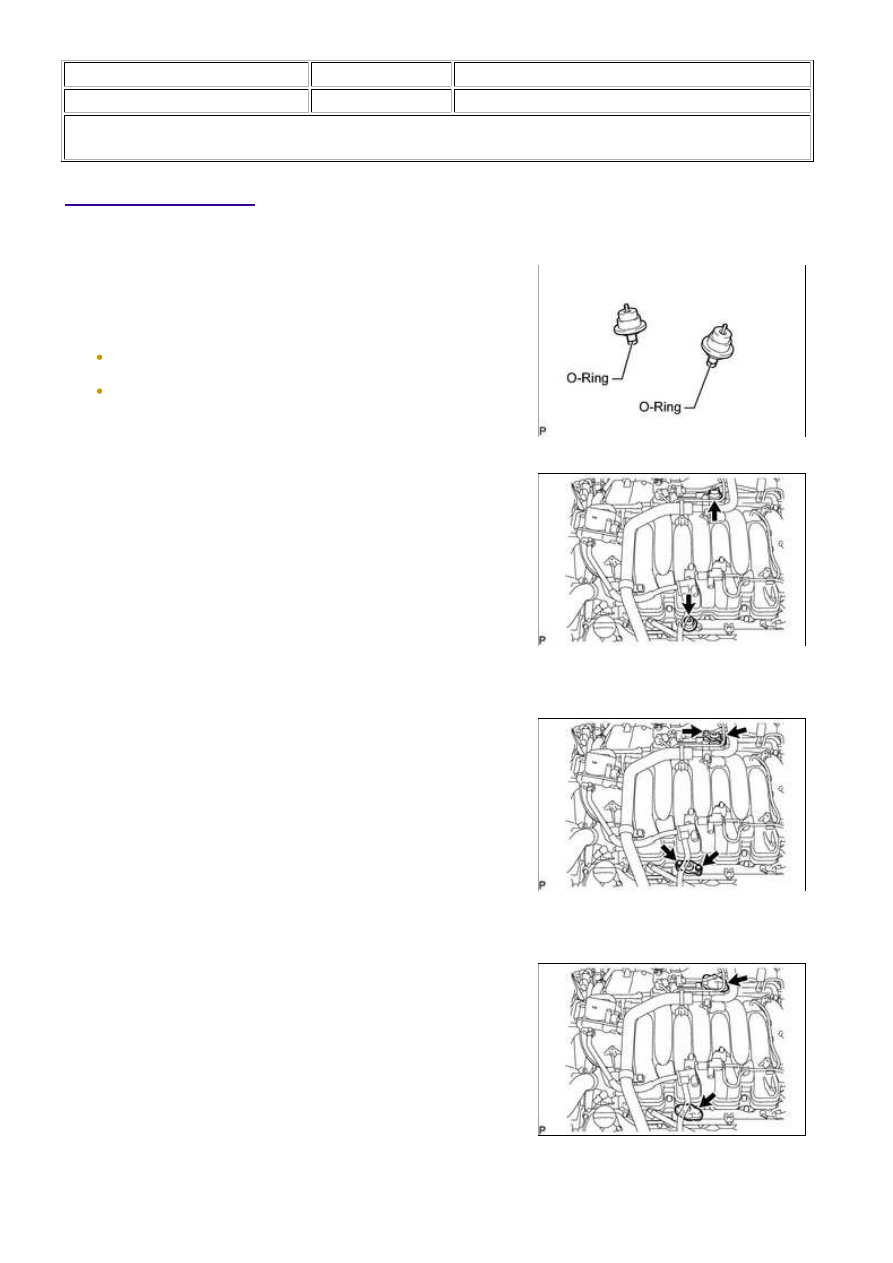

INSTALLATION

1. INSTALL FUEL PRESSURE PULSATION DAMPER ASSEMBLY

delivery pipes.

2. INSTALL FUEL PRESSURE PULSATION DAMPER COVER

(a) Install the 2 fuel pressure pulsation damper covers with the 4

bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3. INSTALL FUEL PRESSURE PULSATION DAMPER CAP

(a) Install the 2 fuel pressure pulsation damper caps.

4. INSTALL NO. 3 ENGINE COVER

3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: INSTA...
