(4) Install the O-ring to the fuel injector.

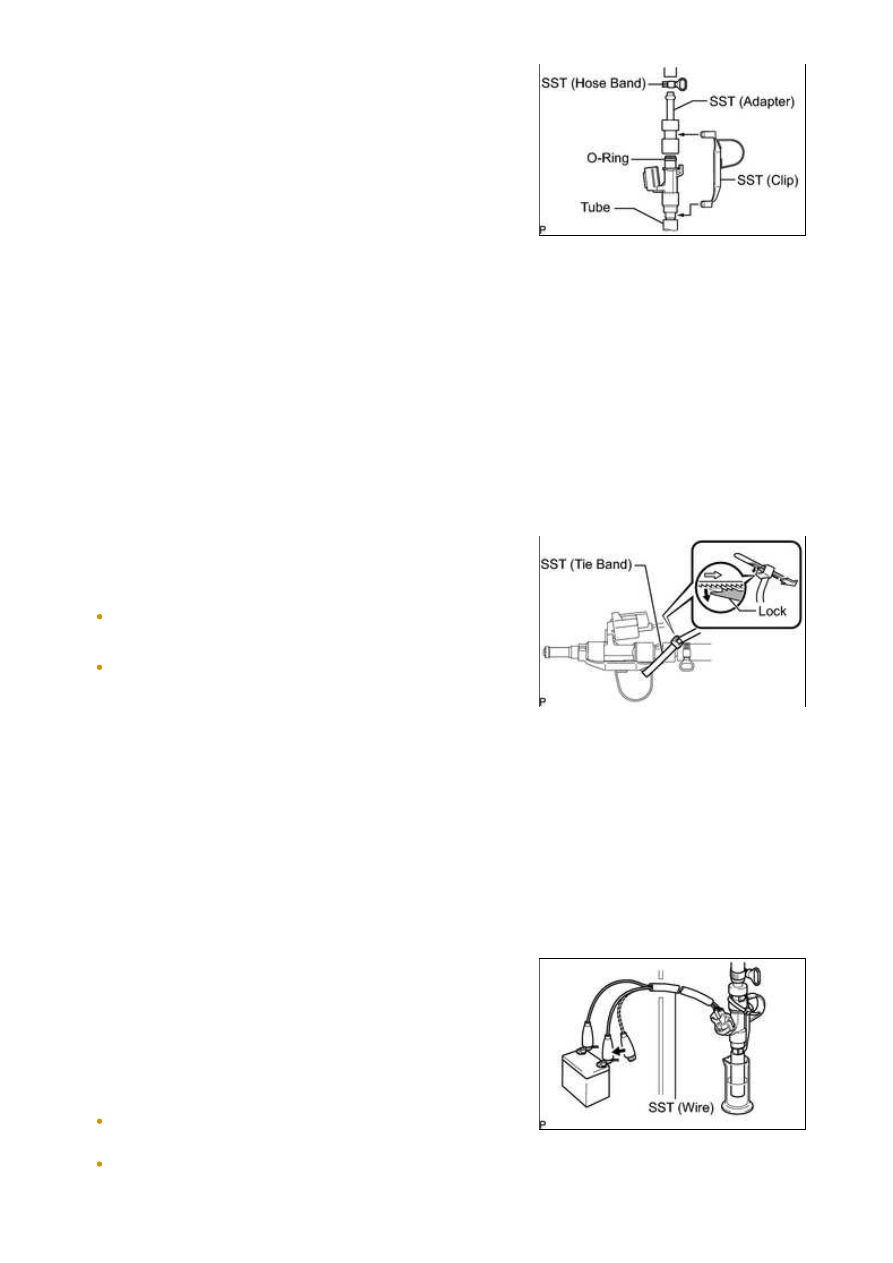

(5) Install SST and a tube to the fuel injector.

SST: 09268-31014

09268-41300

09268-41500

09268-41600

09268-41700

CAUTION:

Install a strong rubber tube onto the injector to prevent gasoline from splashing.

SST: 09268-31014

09268-41800

NOTICE:

As SST (tie band) does not completely prevent SST (clamp)
from becoming loose, do not subject the parts to any impacts
while using them.
Before using SST (tie band), make sure that there is no
deterioration, damage or cracks. If there are any
abnormalities, replace SST.

HINT:

When removing SST (tie band), disengage the lock.

(7) Check that SST (clamp) and SST (adapter) cannot be easily separated.

(8) Put the injector into a graduated cylinder.

(9) Operate the fuel pump (turn the ignition switch to ON).

(10) Connect SST (wire) to the injector and the battery for 15

seconds, and measure the injection volume with the

graduated cylinder. Test each injector 2 or 3 times.

SST: 09842-30090

Standard injection volume:

97 to 118 cm

3

 (5.9 to 7.2 cu. in.) per 15 seconds

Difference between each injector:

21 cm

3

 (1.3 cu. in.) or less

NOTICE:

Make sure that SST (EFI inspection wire I) is securely
connected.

Always turn the voltage on and off on the battery side, not
the fuel pump side.

3UR-FBE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [...

If the injection volume is not as specified, replace the

injector assembly.

(c) Check for leakage.

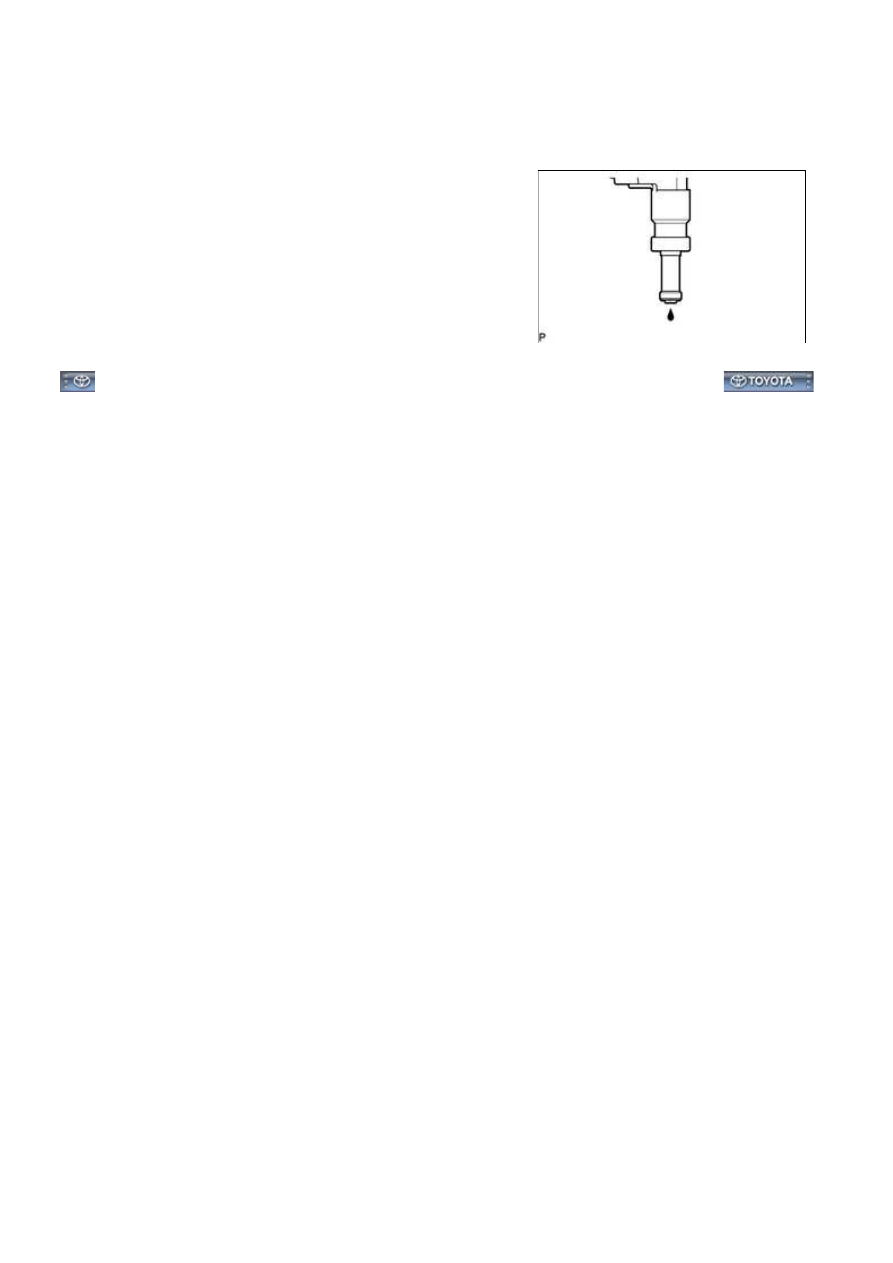

(1) In the condition above, disconnect the tester probes of

SST (wire) from the battery and check for fuel leakage

from the injector.

Standard:

1 drop or less in 12 minutes

3UR-FBE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000Q460BGX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL INJECTOR ASSEMBLY

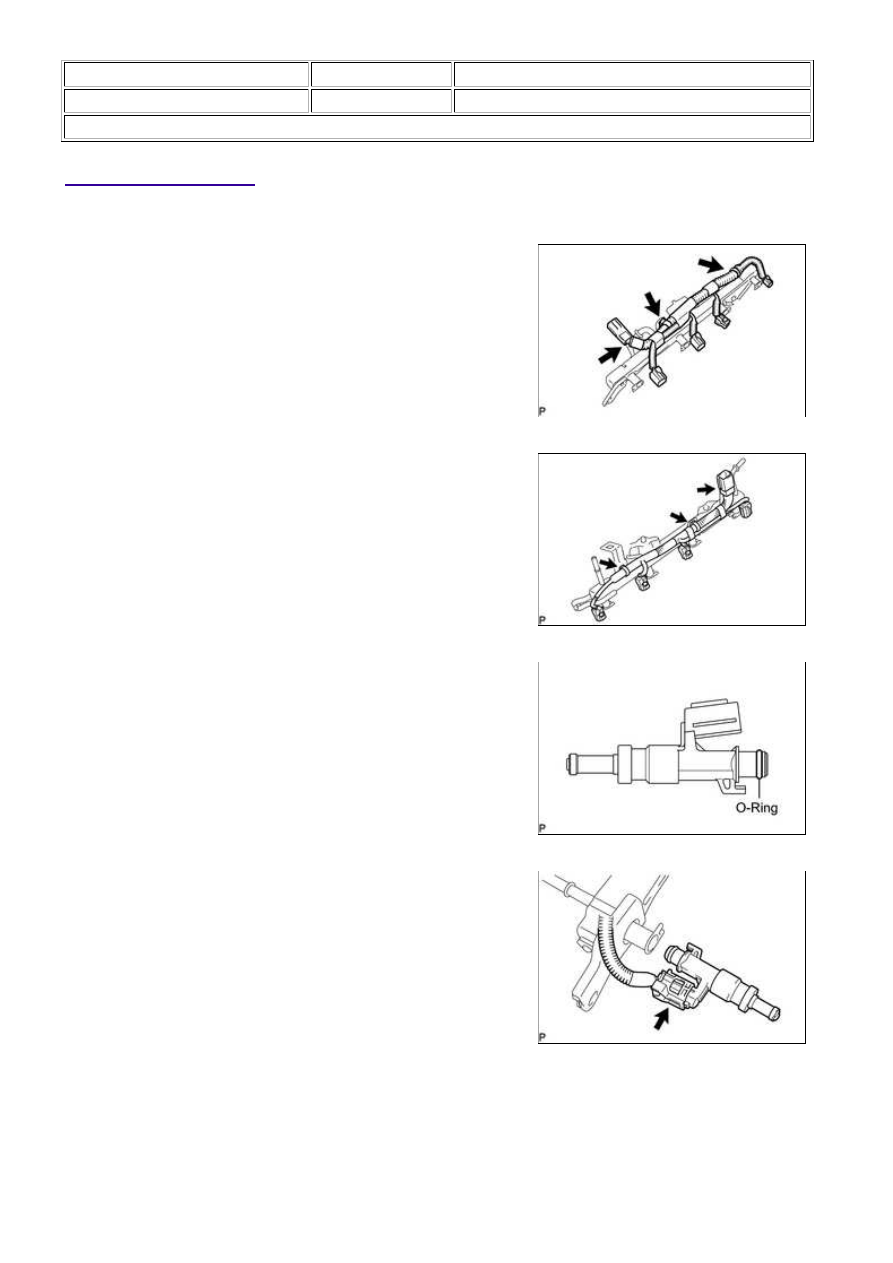

(a) Attach the 3 clamps to install the No. 6 wire harness to the

delivery pipe RH.

(b) Attach the 3 clamps to install the No. 7 wire harness to the

delivery pipe LH.

(c) Apply gasoline or spindle oil to a new O-ring and install it to

the injector.

NOTICE:

Make sure that there is no damage or foreign matter in the

3UR-FBE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundr...

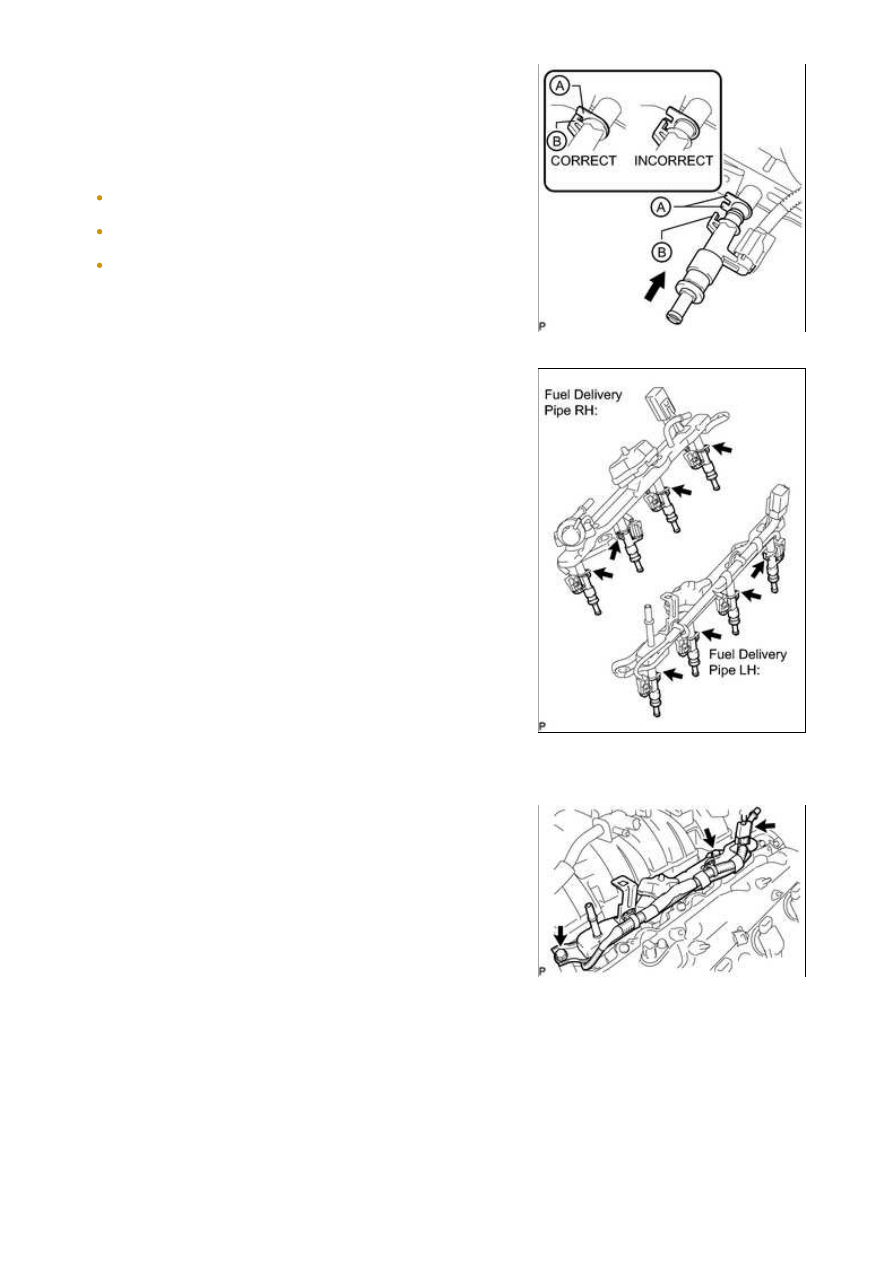

(e) Install the injector to the delivery pipe as shown in the

illustration.

NOTICE:

the direction shown in the illustration.

2. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head LH.

(b) Install the delivery pipe (with injectors) to the cylinder head LH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}
