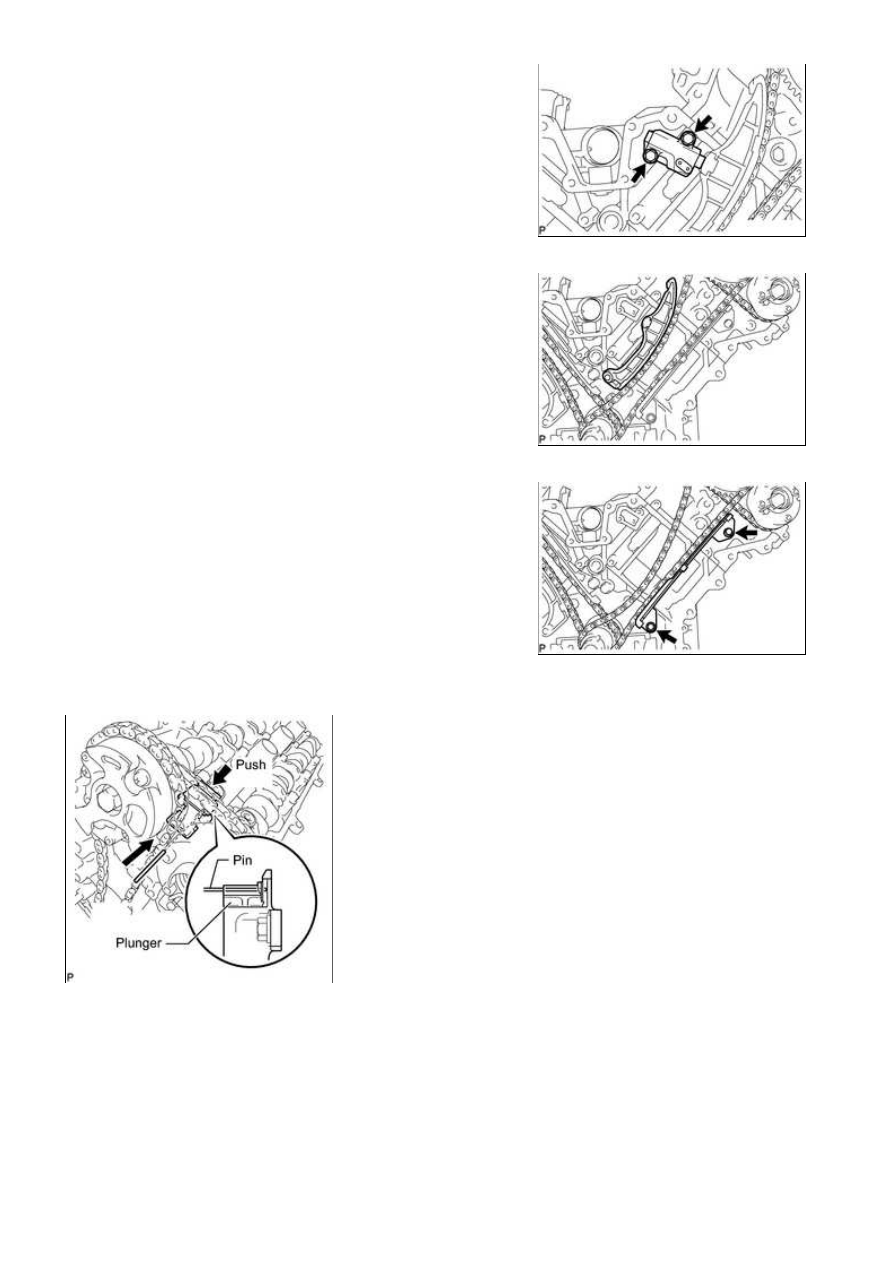

(c) Remove the 2 bolts, chain tensioner and gasket.

24. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

25. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

(a) Remove the 2 bolts and chain vibration damper.

26. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY;...

NOTICE:

Be careful not to damage the cylinder head with the wrench.
Do not disassemble the camshaft timing gear.

NOTICE:

Be careful not to damage the cylinder head with the wrench.

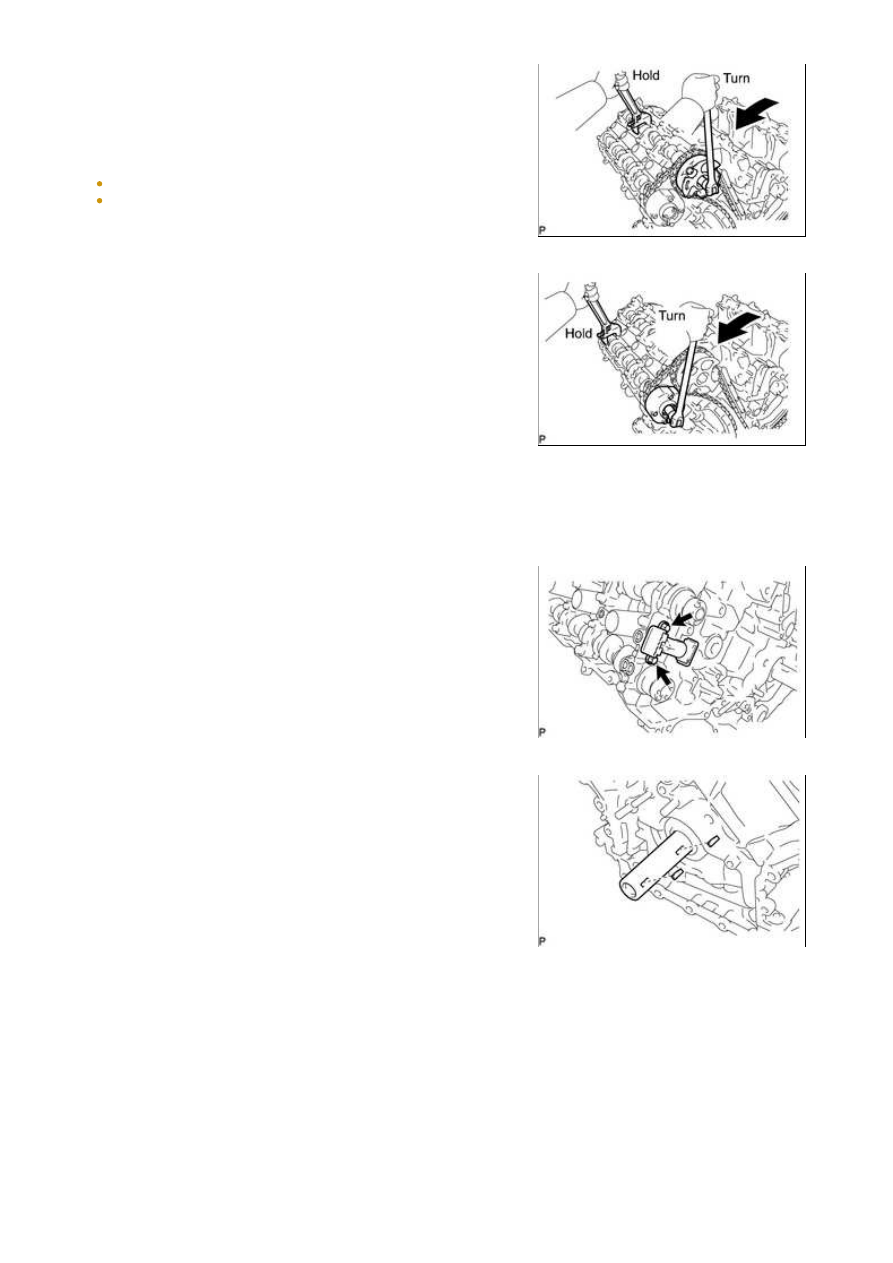

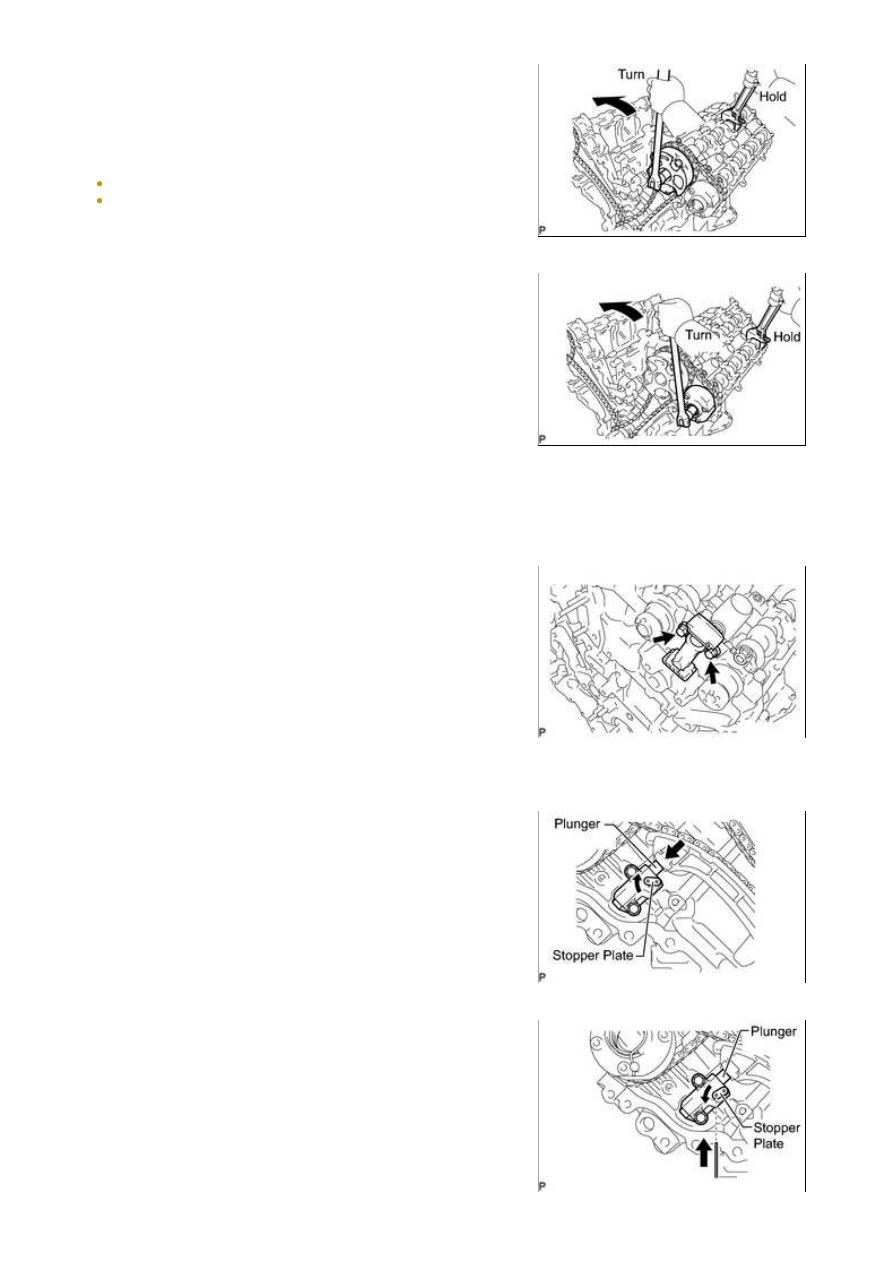

(d) Remove the 2 bolts. Then with the No. 1 and No. 2 chains still connected to the gears, remove the

camshaft timing gear, camshaft timing exhaust gear and crankshaft timing sprocket LH.

(e) Remove the No. 1 and No. 2 chains from the gears.

27. REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY

(a) Remove the 2 bolts and chain tensioner.

28. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH

(a) Move the stopper plate upward to release the lock, and push

the plunger deep into the tensioner.

(b) Move the stopper plate downward to set the lock, and insert

a hexagon wrench into the stopper plate hole.

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY;...

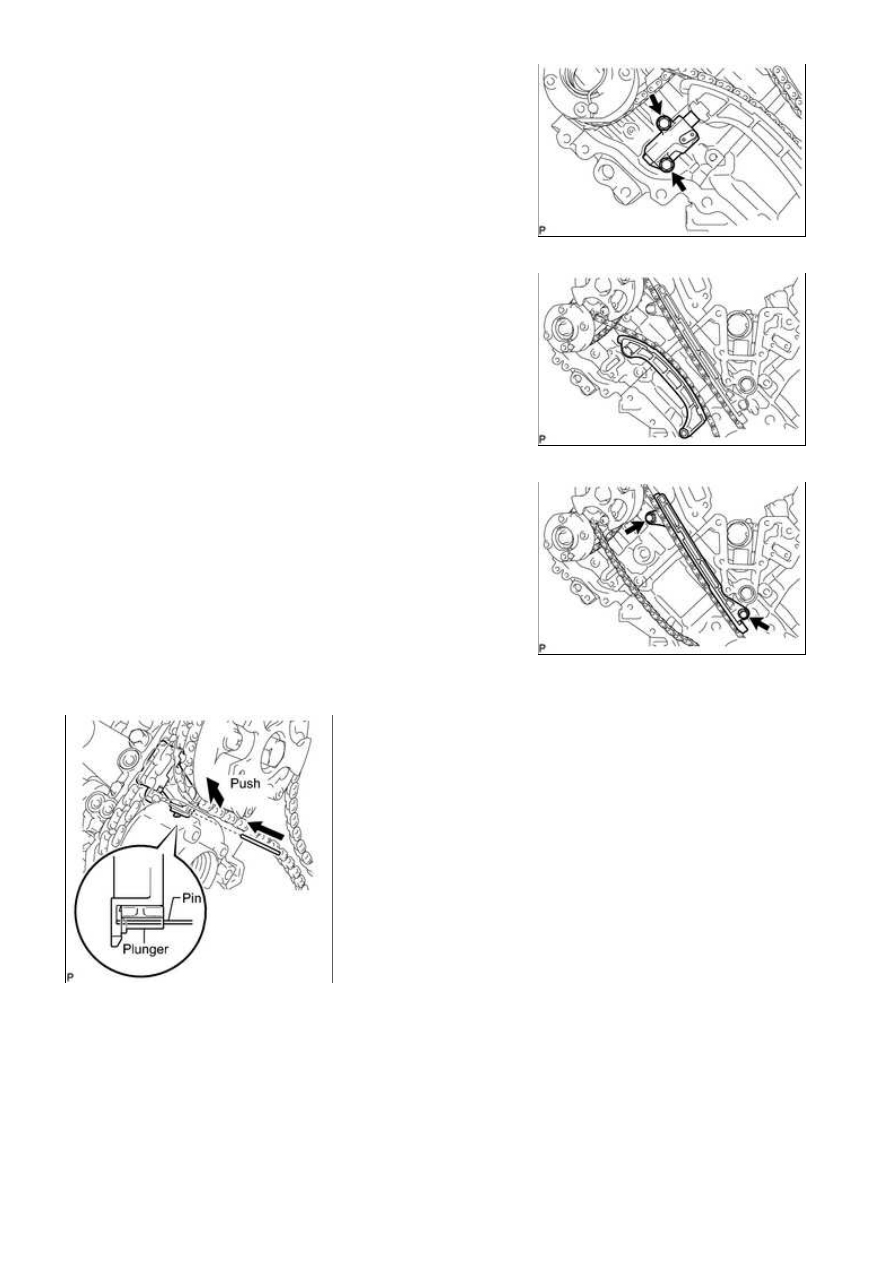

(c) Remove the 2 bolts and chain tensioner.

29. REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

30. REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

(a) Remove the 2 bolts and vibration damper.

31. REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY;...

NOTICE:

Be careful not to damage the cylinder head with the wrench.
Do not disassemble the camshaft timing gear.

NOTICE:

Be careful not to damage the cylinder head with the wrench.

(d) Remove the 2 bolts. Then with the No. 1 and No. 2 chains still connected to the gears, remove the

camshaft timing gear, camshaft timing exhaust gear and crankshaft timing sprocket RH.

(e) Remove the No. 1 and No. 2 chains from the gears.

32. REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

(a) Remove the 2 bolts and chain tensioner.

33. REMOVE CRANKSHAFT TIMING GEAR KEY

(a) Using a screwdriver, remove the 2 timing gear keys from the

crankshaft.

34. REMOVE CAMSHAFT BEARING CAP LH

3UR-FBE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY;...
