OK

OK

NG

REPLACE STARTER RELAY (ST)

4.

CHECK HARNESS AND CONNECTOR (ST RELAY - PARK/NEUTRAL POSITION
SWITCH)

(a) Remove the starter relay (ST) from the engine room relay block



.

(b) Disconnect the D35 park/neutral position switch.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ST relay (1) - D35-5 (L)

Always

Below 1 Ω

ST relay (1) or D35-5 (L) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

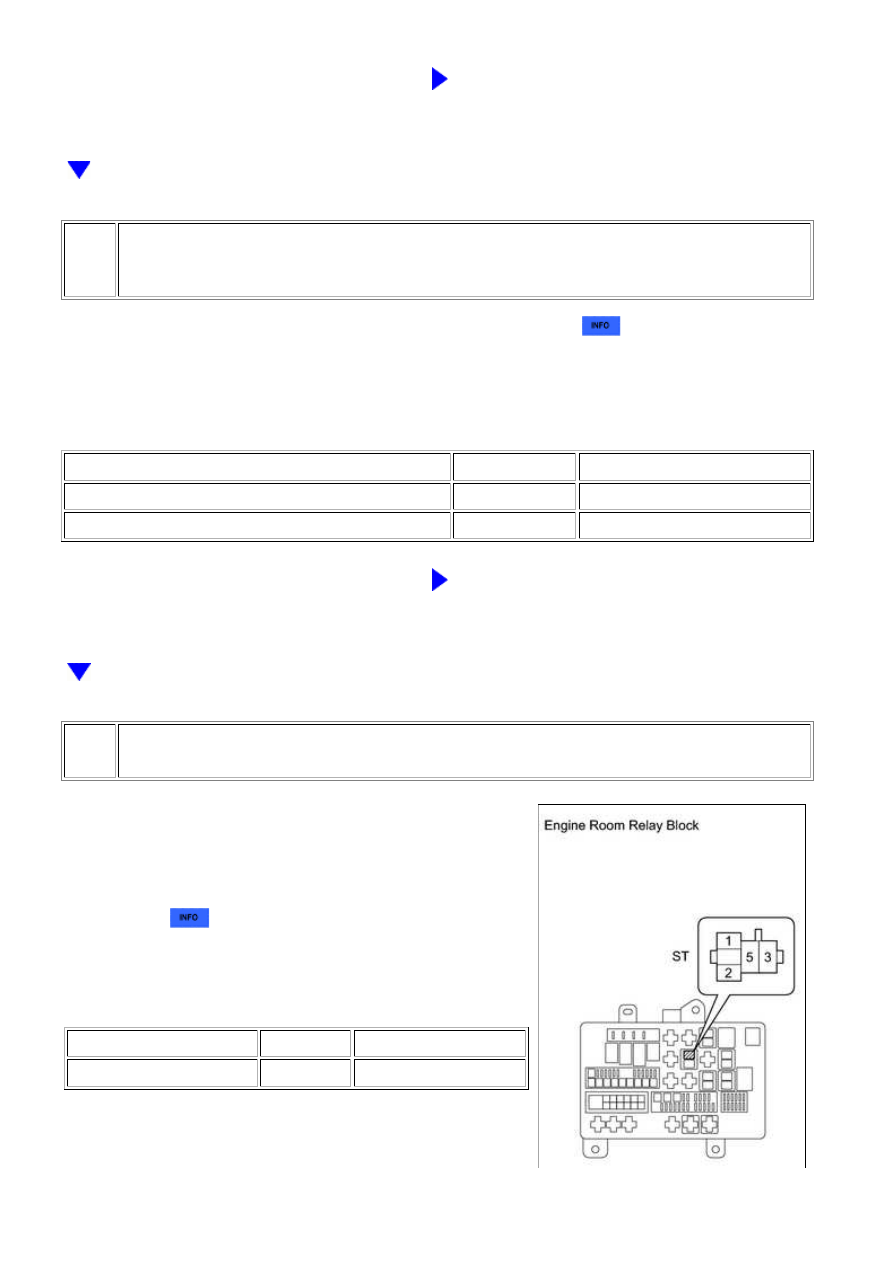

5.

CHECK STARTER RELAY (ST) (POWER SOURCE)

(a) Remove the starter relay (ST) from the engine room

relay block



.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ST relay (2) - ST relay (5)

Always

11 to 14 V

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Ho...

OK

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(STARTER RELAY (ST) - BATTERY, BODY

GROUND)

6.

INSPECT STARTER

(a) Inspect the starter



.

NG

REPAIR OR REPLACE STARTER

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(STARTER - STARTER RELAY (ST), BATTERY)

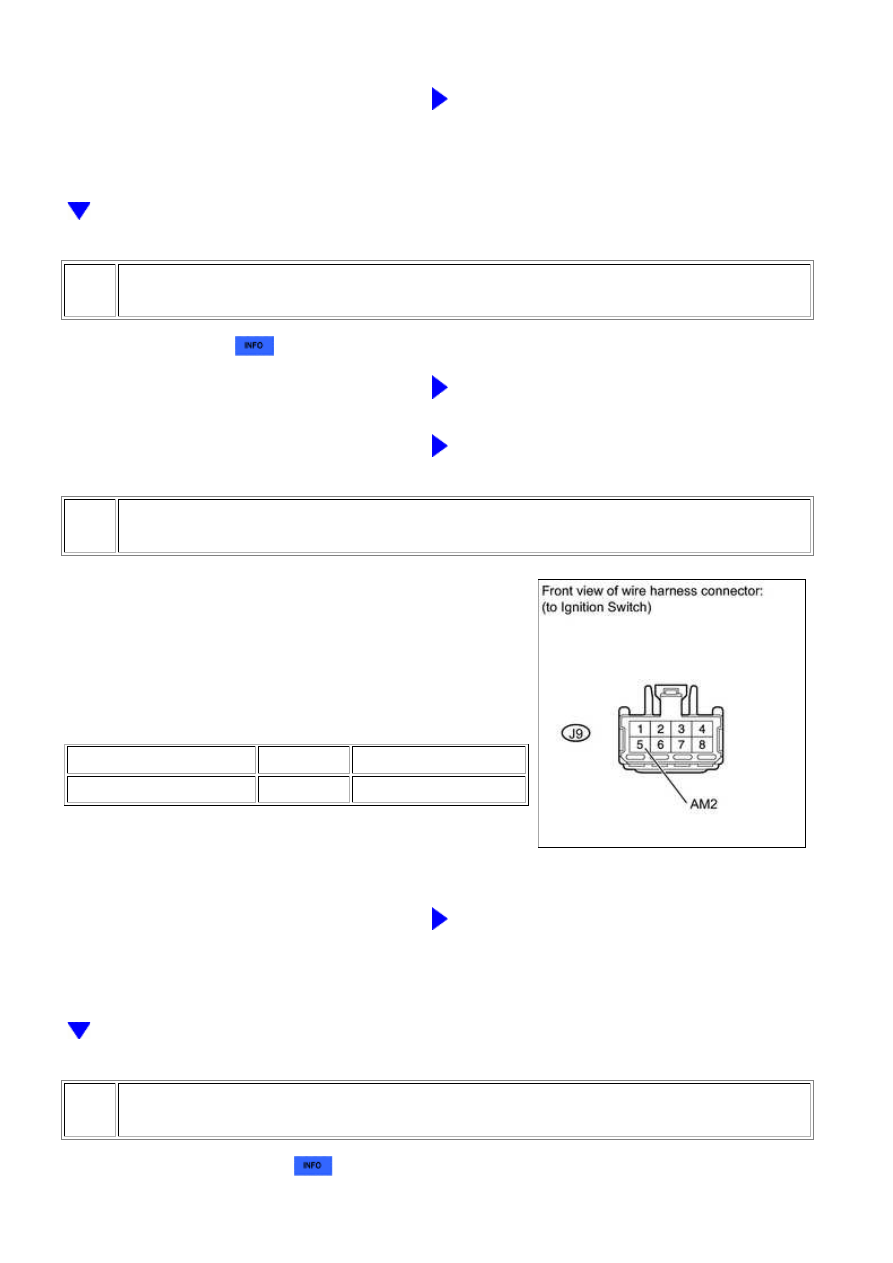

7.

CHECK IGNITION SWITCH (POWER SOURCE)

(a) Disconnect the J9 ignition switch connector.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J9-5 (AM2) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(IGNITION SWITCH - BATTERY POSITIVE

TERMINAL)

8.

INSPECT IGNITION SWITCH

(a) Inspect the ignition switch



.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Ho...

OK

OK

NG

REPLACE IGNITION SWITCH

9.

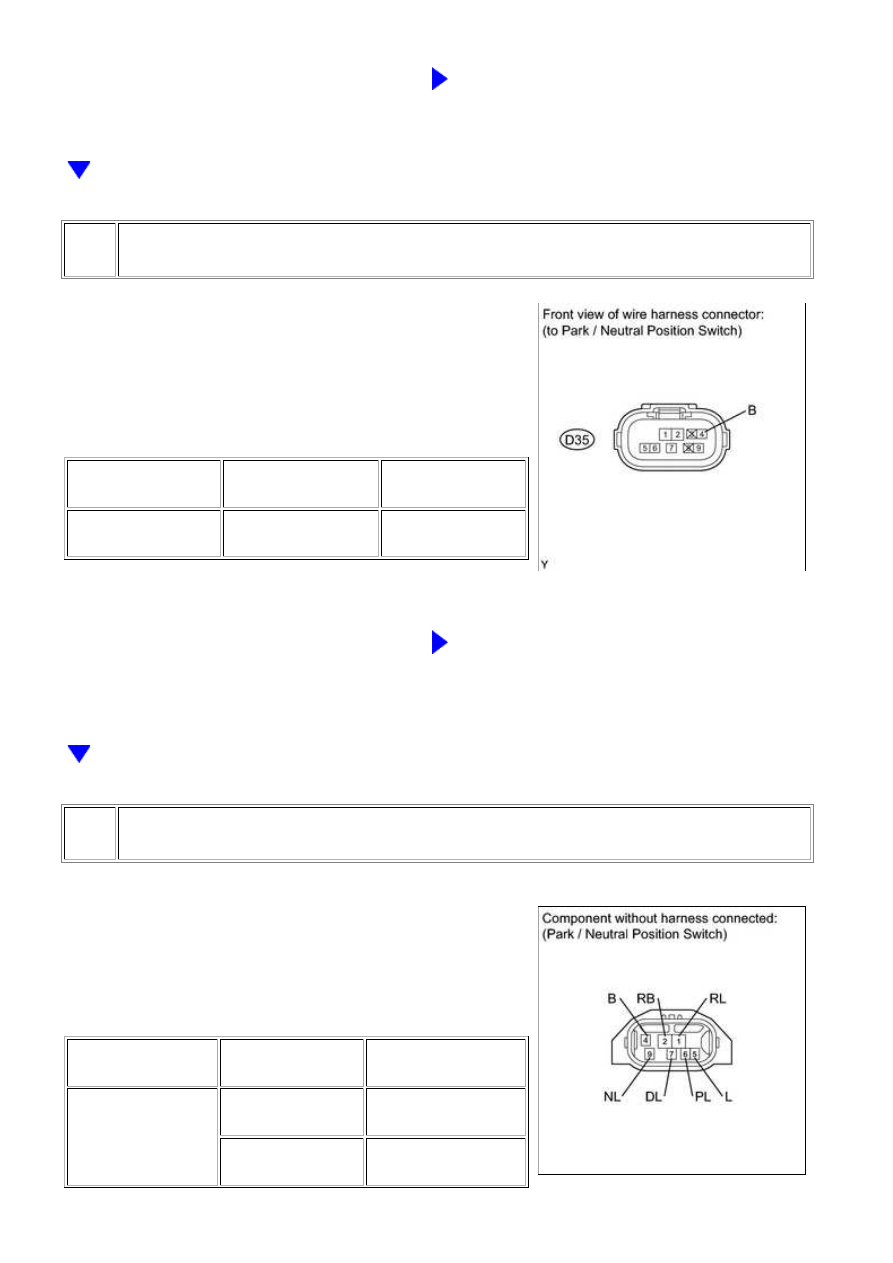

INSPECT PARK/NEUTRAL POSITION SWITCH (POWER SOURCE)

(a) Disconnect the D35 park/neutral position switch

connector.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

D35-4 (B) - Body

ground

While cranking the

engine

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PARK/NEUTRAL POSITION SWITCH -

IGNITION SWITCH)

10.

INSPECT PARK/NEUTRAL POSITION SWITCH

(a) Disconnect the D35 park/neutral position switch

connector.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

4 (B) - 5 (L)

Shift lever position

P

Below 1 Ω

Shift lever position

N

Below 1 Ω

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Ho...

OK

Result

RESULT

PROCEED TO

OK

A

NG

B

B

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PNP SWITCH - ECM)

11.

CHECK HARNESS AND CONNECTOR (IGNITION SWITCH - ECM)

(a) Disconnect the J9 ignition switch connector.

(b) Disconnect the A24 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J9-7 (ST2) - A24-14 (STSW)

Always

Below 1 Ω

J9-7 (ST2) or A24-14 (STSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

12.

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

(a) Disconnect the D35 park/neutral position switch connector.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D35-4 (B) - D74-16 (STAR)

Always

Below 1 Ω

D35-4 (B) or D74-16 (STAR) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Ho...
