TYPICAL ENABLING CONDITIONS

ECT sensor cold start monitor:

Monitor runs whenever following DTCs not stored

None

Battery voltage

10.5 V or more

Time after engine start

1 second or more

ECT at engine start

Less than 60°C (140°F)

Soak time

0 seconds or more

Accumulated MAF

8727 g or more

Fuel cut

OFF

Difference between ECT at engine start and IAT

Less than 40°C (72°F)

Intake air temperature sensor circuit failure (P0112, P0113)

Not detected

Engine coolant temperature circuit failure (P0115, P0117, P0118, P0125)

Not detected

Thermostat failure (P0128)

Not detected

ECT sensor soak monitor:

Monitor runs whenever following DTCs not stored

None

Battery voltage

10.5 V or more

Engine

Running

Soak time

5 hours or more

Either (a) or (b) condition met

-

(a) ECT

60°C (140°F) or more

(b) Accumulated MAF

17454 g or more

Intake air temperature sensor circuit failure (P0112, P0113)

Not detected

Engine coolant temperature circuit failure (P0115, P0117, P0118, P0125)

Not detected

Thermostat failure (P0128)

Not detected

Soak timer circuit failure (P2610)

Not detected

TYPICAL MALFUNCTION THRESHOLDS

ECT sensor cold start monitor:

ECT sensor value change

Less than 5°C (9°F)

ECT sensor soak monitor:

Difference between current ECT sensor value and previous ECT

sensor value when engine stopped

Less than 5°C (9°F) [varies with ECT of

last trip engine stop]

COMPONENT OPERATING RANGE

ECT

ECT sensor value changes in accordance with actual ECT

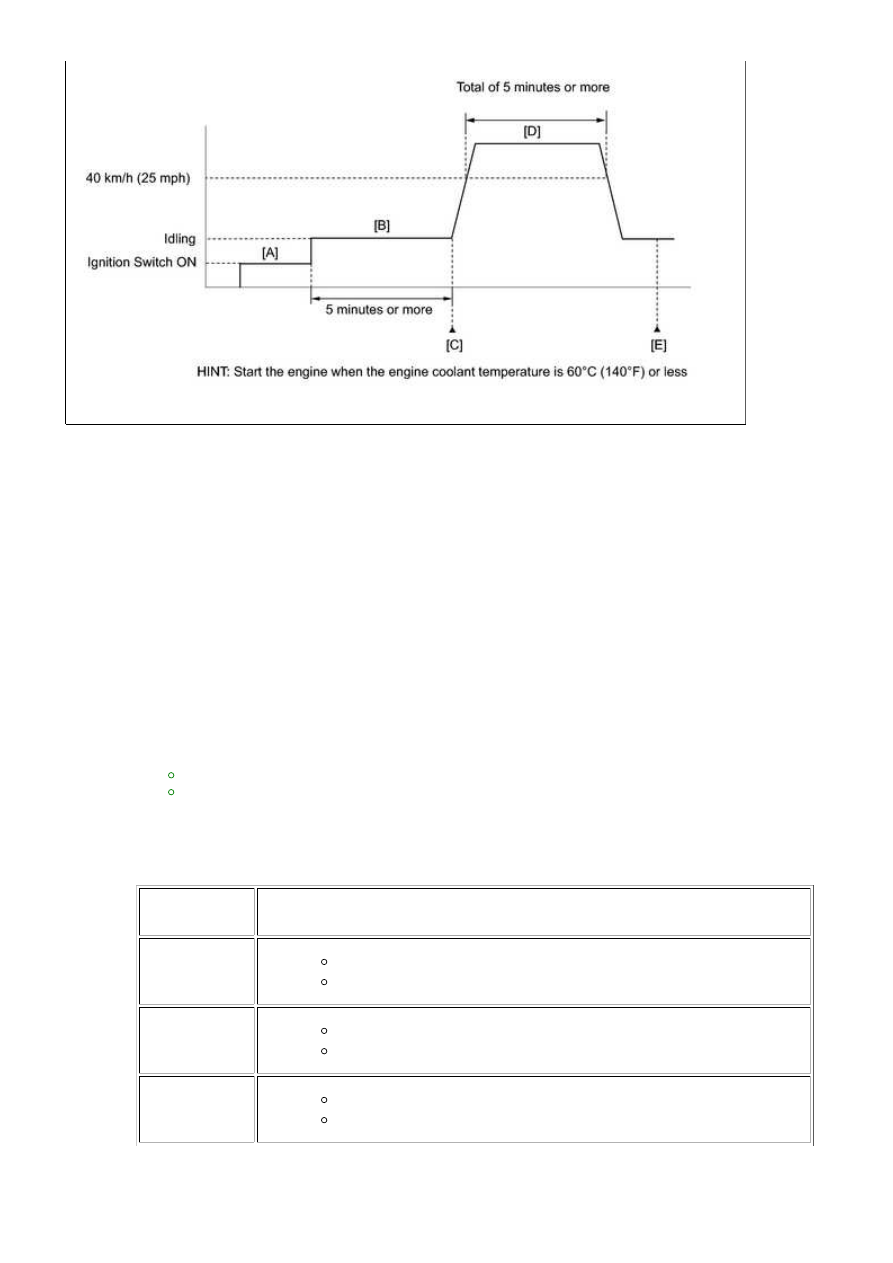

CONFIRMATION DRIVING PATTERN

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engi...

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Enter the following menus: Powertrain / Engine and ECT / Data List / Coolant Temp.

3.

Check that the coolant temperature is 60°C (140°F) or less.

4.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

5.

Turn the ignition switch off and wait for at least 30 seconds.

6.

Turn the ignition switch to ON and turn the Techstream on [A].

7.

Start the engine and idle it for 5 minutes or more [B].

HINT:

If the engine coolant temperature does not change by 5°C (9°F) or more, the ECT sensor is

malfunctioning. It is not necessary to continue this procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [C].

9.

Read the pending DTC.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

10.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

11.

Input the DTC: P0116.

12.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

13.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engi...

TESTER

DISPLAY

DESCRIPTION

N/A

Unable to perform DTC judgment

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

If the judgment result shows INCOMPLETE or N/A, perform steps [D] and [E].

14.

Check the DTC judgment result again [E].

15.

If the judgment result shows INCOMPLETE or N/A, perform steps [D] and [E] again.

16.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

17.

INSPECTION PROCEDURE

HINT:

If DTC P0115, P0117, P0118 or P0125 is set simultaneously with DTC P0116, the ECT sensor may have
an open or a short circuit. Troubleshoot those DTCs first.
Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle
was moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and
other data from the time the malfunction occurred.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO DTC P0116)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTC.

Result

RESULT

PROCEED TO

P0116 is output

A

P0116 and other DTCs are output

B

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engi...

A

B

GO TO DTC CHART

2.

INSPECT THERMOSTAT

(a) Remove the thermostat



.

80 to 84°C (176 to 183°F)

HINT:

In addition to the above check, confirm that the valve is completely closed when the temperature is

below the standard.

(c) Reinstall the thermostat



.

NG

REPLACE THERMOSTAT

OK

REPLACE ENGINE COOLANT TEMPERATURE

SENSOR
