Toyota Tundra (2015 year). Manual - part 1440

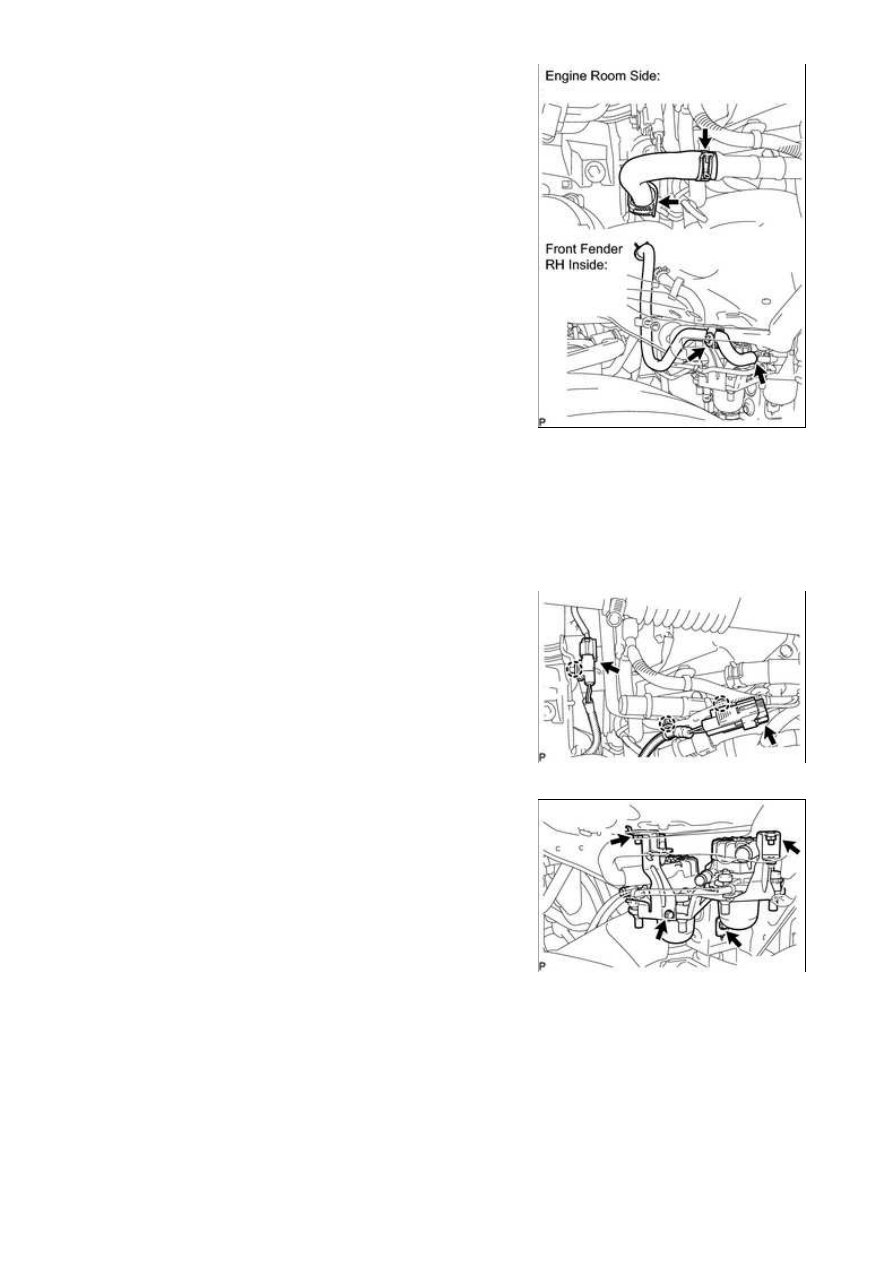

(a) Engine Room Side:

(1) Disconnect the clamp and No. 3 hose.

(2) Using a clip remover, remove the clamp from the body

panel.

(b) Front Fender RH Inside:

(1) Disconnect the No. 3 hose from the air pump.

(2) Using a clip remover, remove the clamp from the body panel.

5. REMOVE AIR PUMP ASSEMBLY WITH BRACKET

(a) Disconnect the 2 air pump connectors and detach the 3 wire

harness claws.

(b) Remove the 2 bolts, 2 nuts and air pump.

6. REMOVE AIR PUMP INLET

3UR-FBE EMISSION CONTROL: AIR PUMP: REMOVAL; 2015 MY ...

air pump inlet.

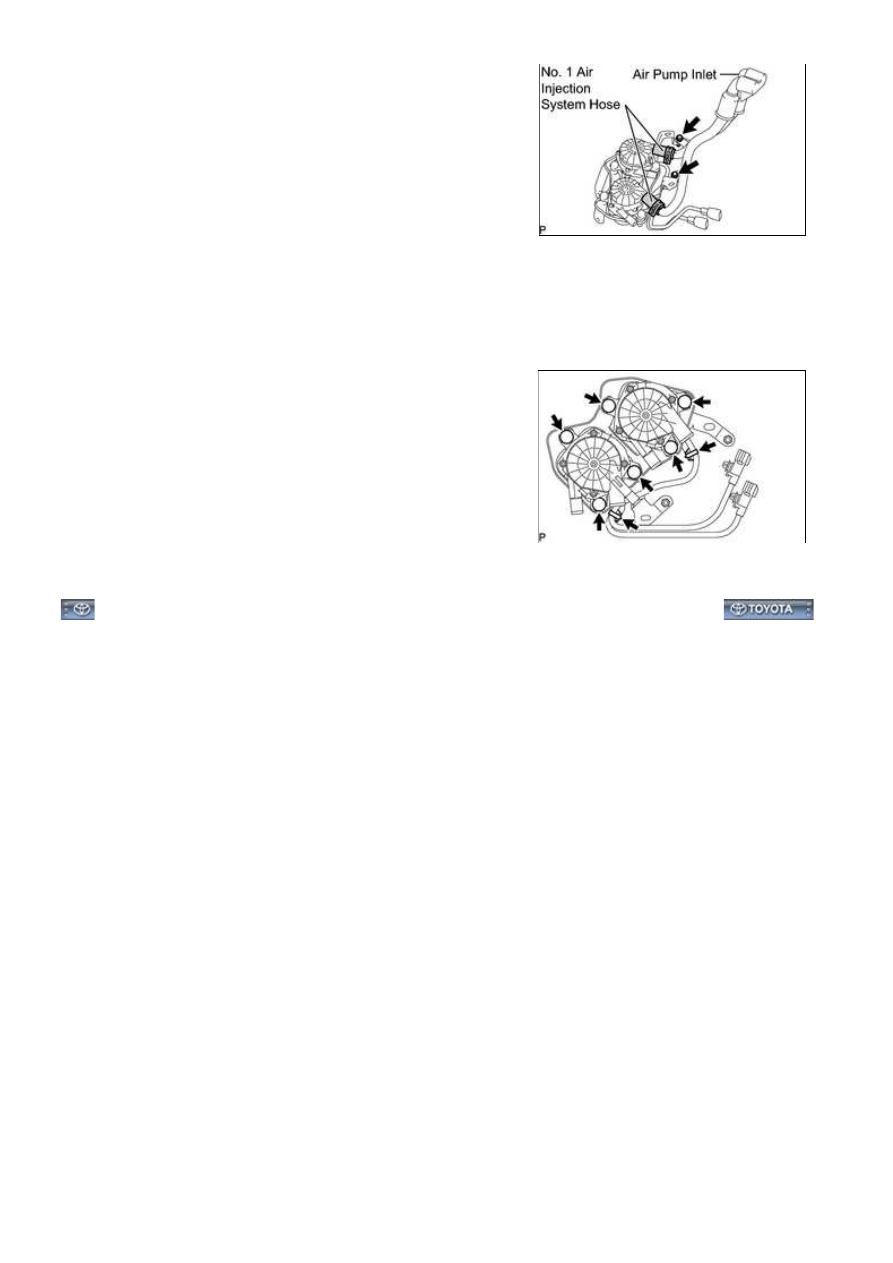

7. REMOVE NO. 1 AIR INJECTION SYSTEM HOSE

(a) Remove the 2 No. 1 air injection system hoses.

8. REMOVE AIR PUMP ASSEMBLY

(a) Using a clip remover, detach the 2 clamps and remove the 2

air pump assemblies from the bracket.

(b) Disconnect the 6 air pump insulators.

3UR-FBE EMISSION CONTROL: AIR PUMP: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000047ED00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

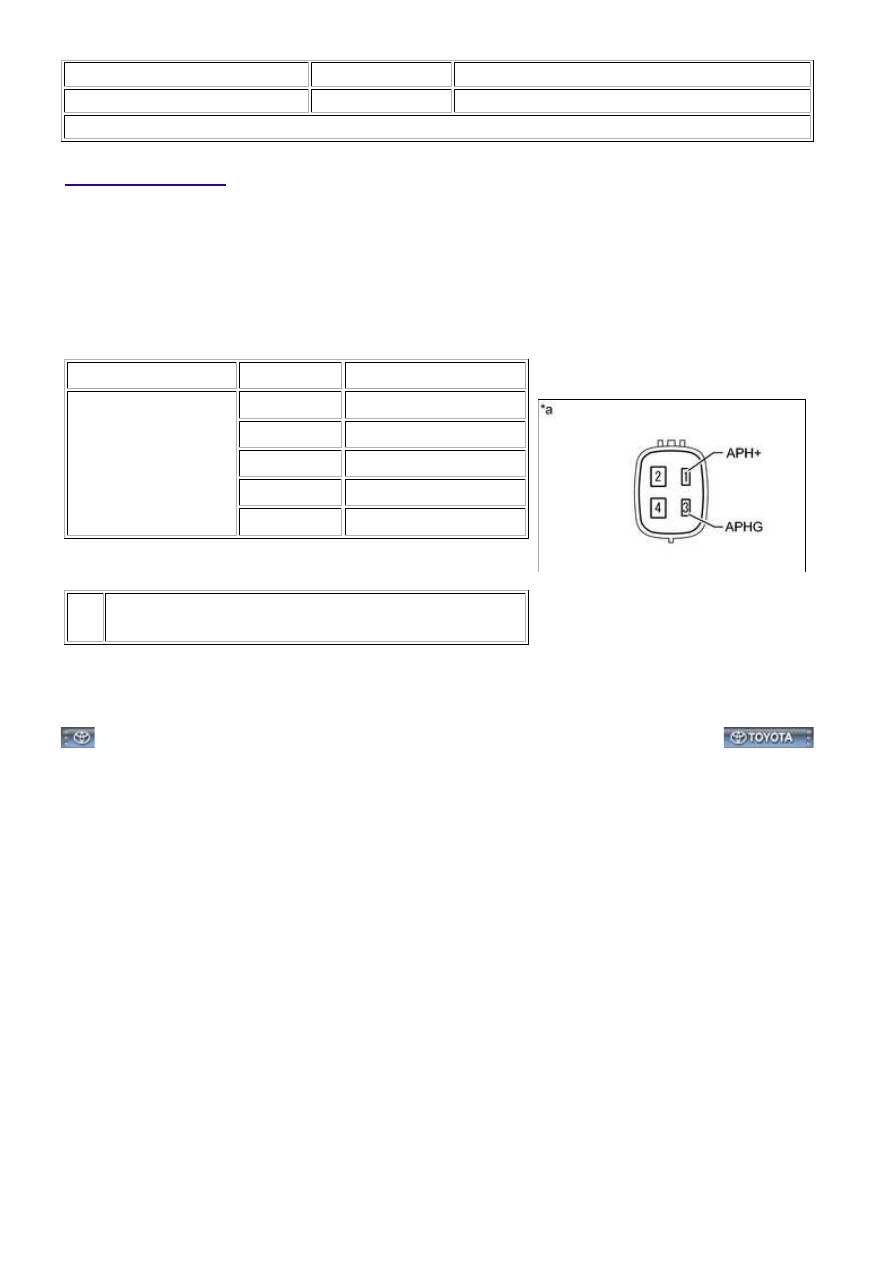

INSPECTION

1. INSPECT AIR PUMP ASSEMBLY

(a) Check the heater resistance.

(1) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (APH+) - 3 (APHG)

-20°C (-4°F)

4.4 to 20.0 Ω

-10°C (14°F)

3.9 to 18.0 Ω

0°C (32°F)

3.5 to 16.0 Ω

10°C (50°F)

3.2 to 15.0 Ω

20°C (68°F)

3.0 to 14.0 Ω

Text in Illustration

*a

Component without harness connected

(Air pump)

If the result is not as specified, replace the air pump

assembly.

3UR-FBE EMISSION CONTROL: AIR PUMP: INSPECTION; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030YB020X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

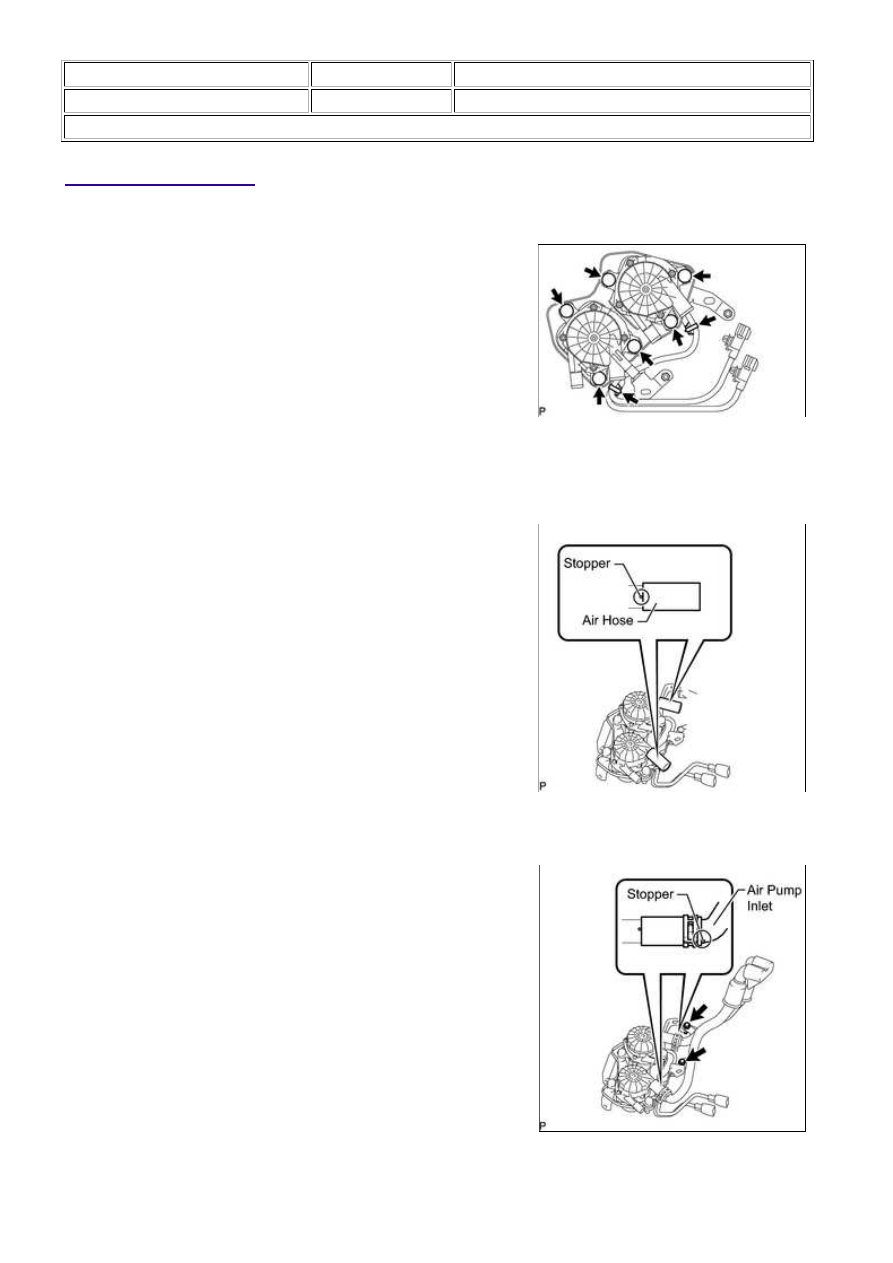

INSTALLATION

1. INSTALL AIR PUMP ASSEMBLY

(a) Connect the 6 air pump insulators to the 2 air pump

assemblies and install the 2 air pump assemblies to the

bracket.

(b) Attach the 2 wire harness clamps to the bracket.

2. INSTALL NO. 1 AIR INJECTION SYSTEM HOSE

(a) Install the 2 No. 1 air injection system hoses to the air pump.

HINT:

Insert the hoses until the hose ends are aligned with the

stoppers.

3. INSTALL AIR PUMP INLET

(a) Connect the air pump inlet to the No. 1 air injection system

hoses to install it, and then slide the 2 clips onto the hoses.

HINT:

Insert the inlet until the inlet stoppers are aligned with the

hose ends.

(b) Install the 2 bolts.

3UR-FBE EMISSION CONTROL: AIR PUMP: INSTALLATION; 201...
