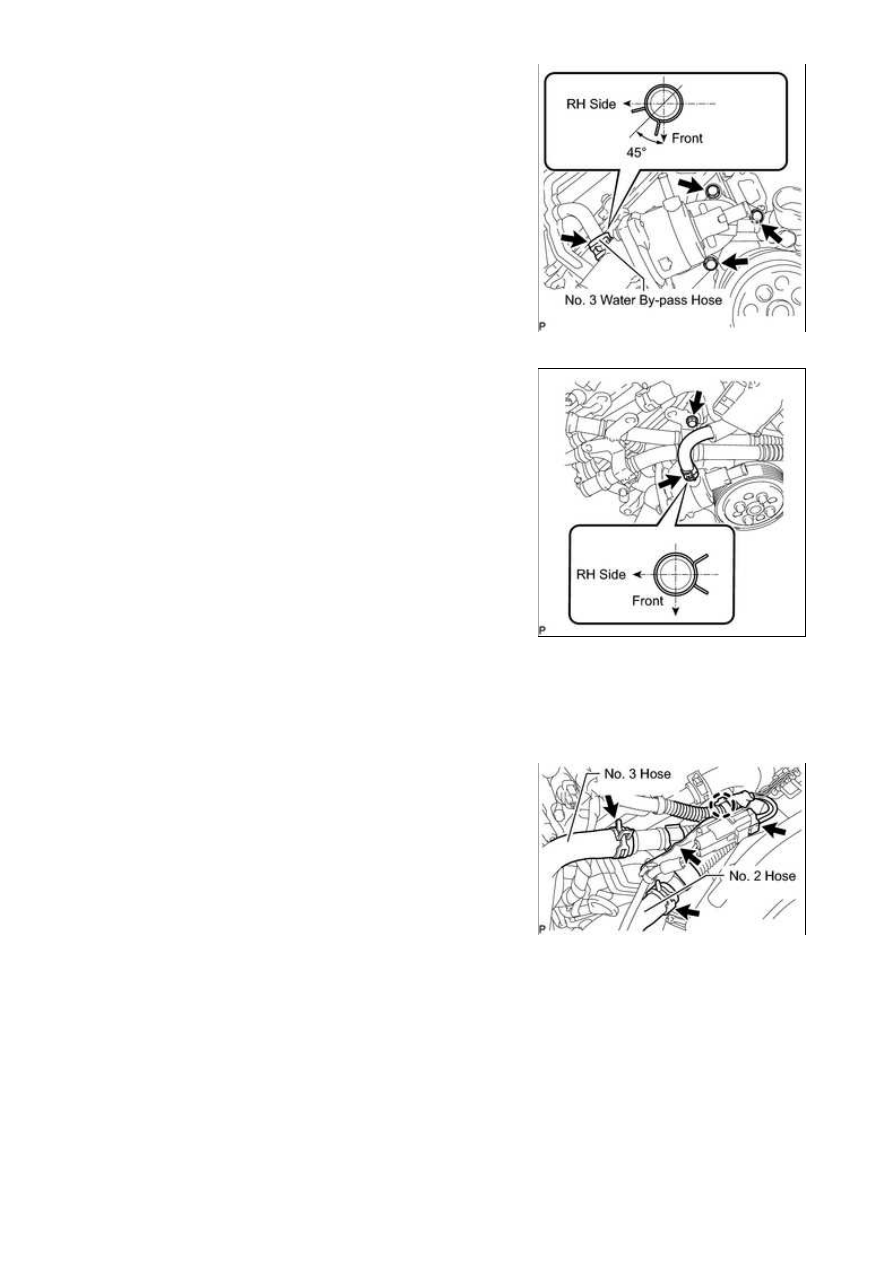

(b) Install the No. 3 water by-pass hose and water inlet housing

with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

HINT:

(c) Install the air tube bracket bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the No. 5 water by-pass hose.

HINT:

(f) Attach the wire harness clamp.

(g) Connect the air pump connector.

(h) Connect the No. 2 and No. 3 air hoses.

3UR-FBE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tu...

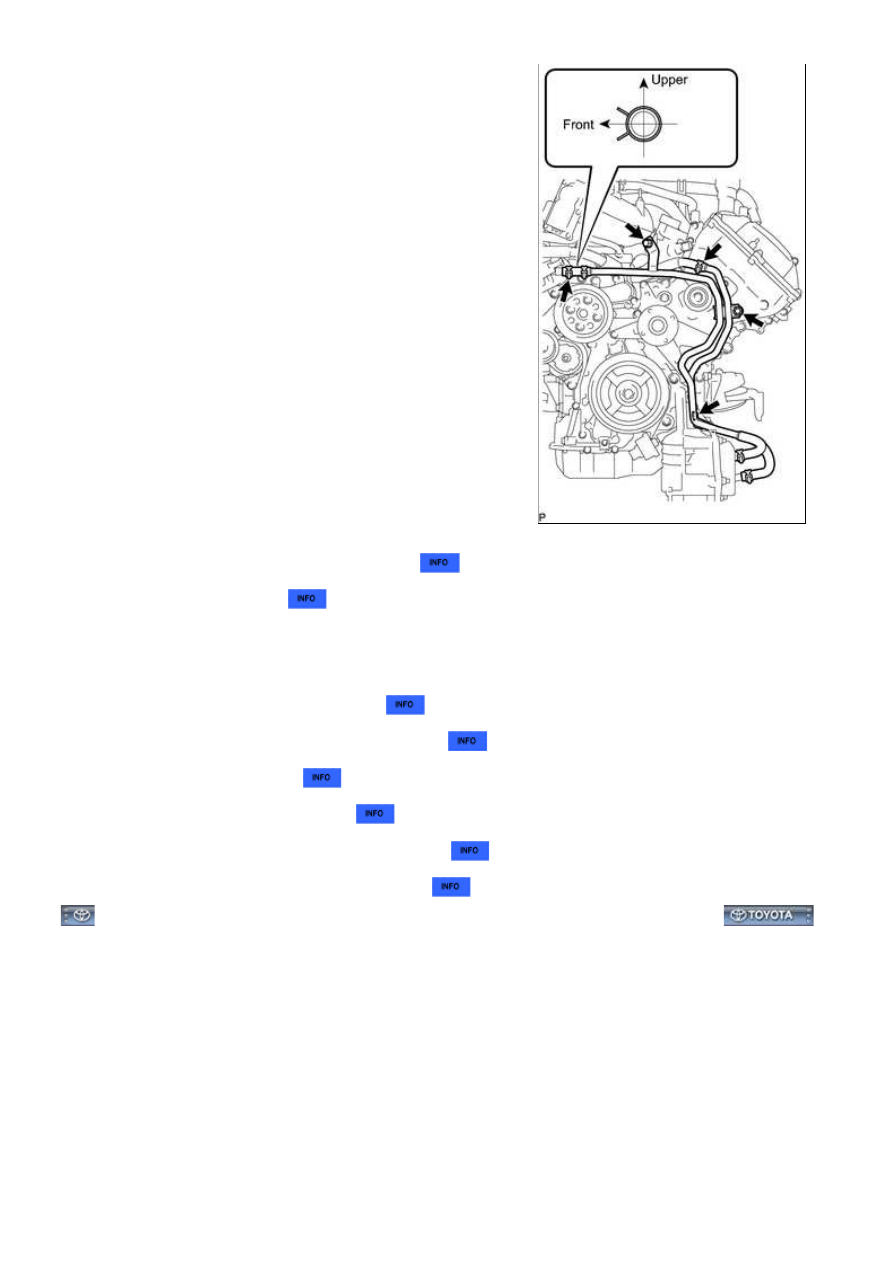

4. CONNECT WATER BY-PASS PIPE (w/ Oil Cooler)

(a) Connect the water by-pass pipe with water hose.

HINT:

(b) Install the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(c) Connect the No. 6 water by-pass hose.

5. INSTALL NO. 1 WATER BY-PASS HOSE

6. INSTALL FAN SHROUD

7. CONNECT INLET RADIATOR HOSE

8. CONNECT OUTLET RADIATOR HOSE

9. INSTALL AIR CLEANER ASSEMBLY

10. INSTALL AIR CLEANER HOSE ASSEMBLY

11. ADD ENGINE COOLANT

12. INSPECT FOR COOLANT LEAK

13. INSTALL V-BANK COVER SUB-ASSEMBLY

14. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FBE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030JB030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: AIR INJECTION DRIVER: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

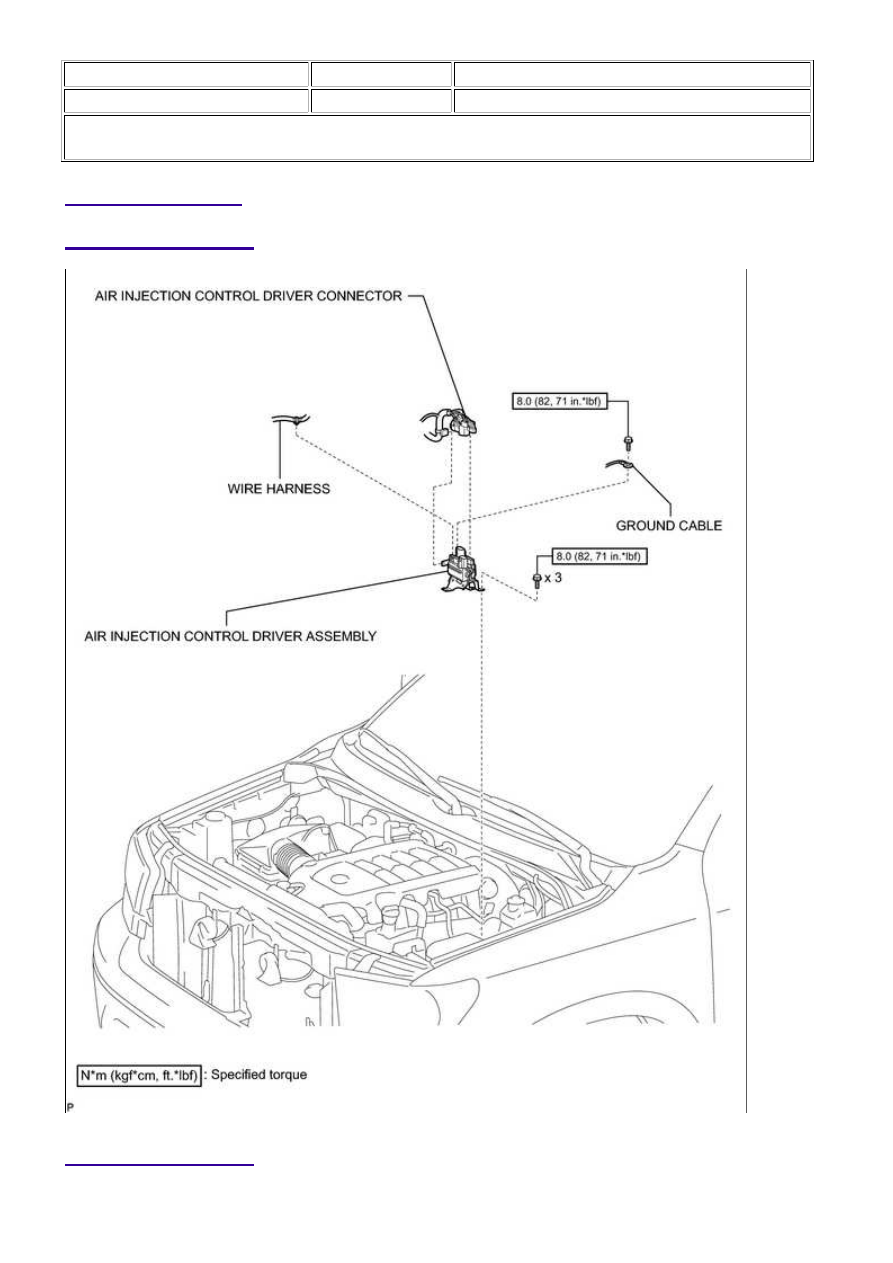

COMPONENTS

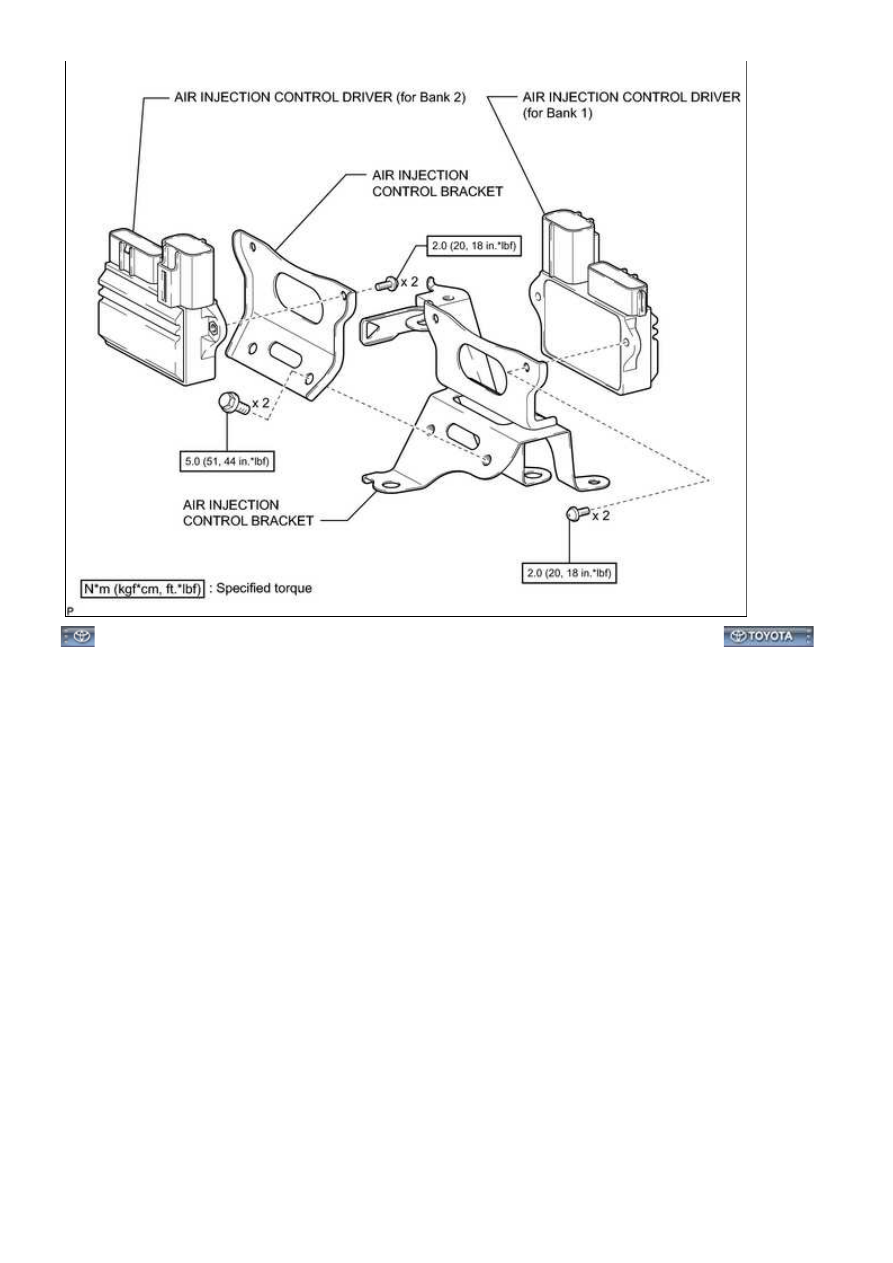

ILLUSTRATION

ILLUSTRATION
