Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: C1AB3; Short to GND in Outer Mirror

Indicator(Slave); 2015 MY Tundra [08/2014 -        ]

DTC

C1AB3

Short to GND in Outer Mirror Indicator(Slave)

DESCRIPTION

This DTC is stored when the blind spot monitor sensor LH detects a ground short in the blind spot monitor

indicator LH.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1AB3

With the blind spot monitor main switch assembly (warning canceling

switch assembly) on, the voltage output from the blind spot monitor

Outer rear view

mirror assembly LH

Outer rear view

mirror sub-assembly

LH

Blind spot monitor

sensor LH

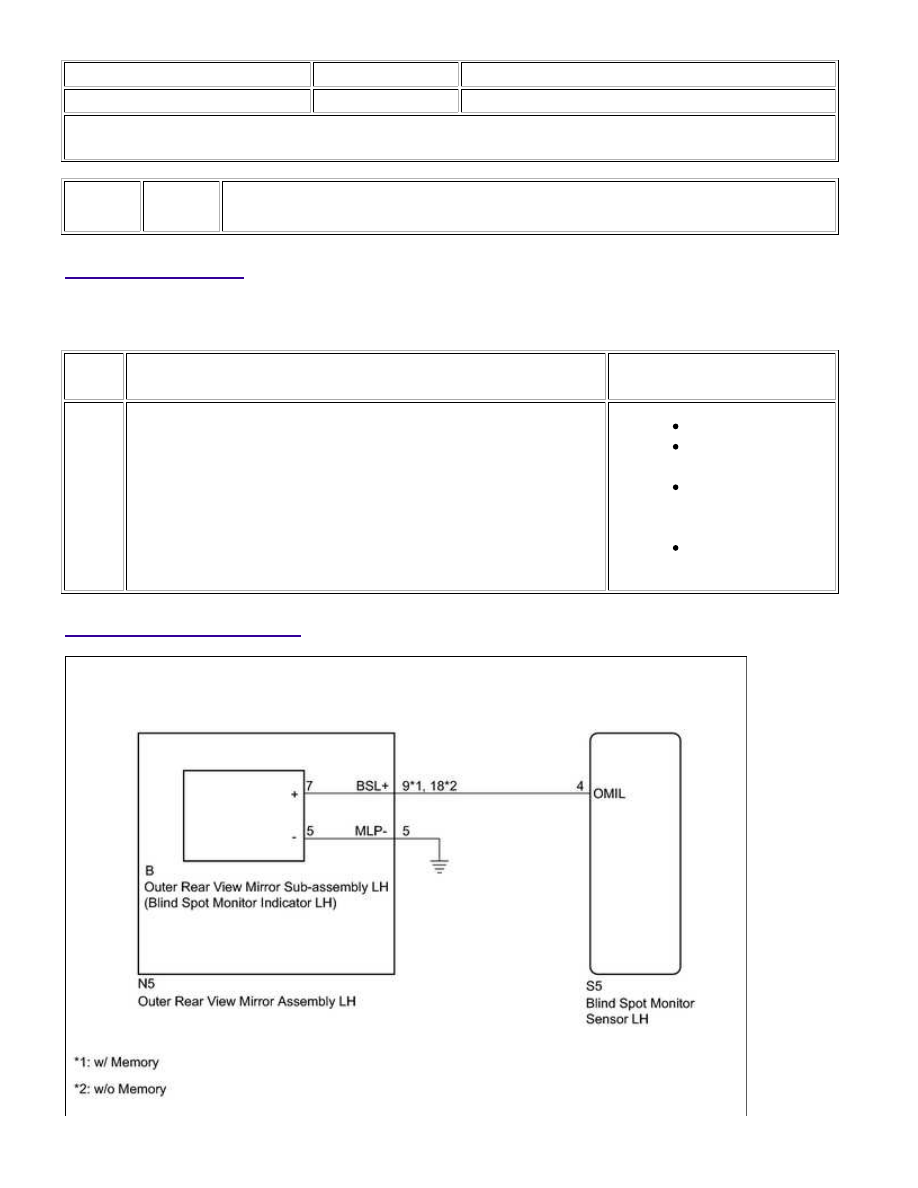

WIRING DIAGRAM

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

INSPECTION PROCEDURE

NOTICE:

When checking for DTCs, make sure that the blind spot monitor main switch assembly (warning canceling

switch assembly) is on.

PROCEDURE

1.

CHECK DTC

(a) Clear the DTCs



.

(b) Recheck for DTCs and check if the same DTC is output again



.

OK:

No DTCs are output.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

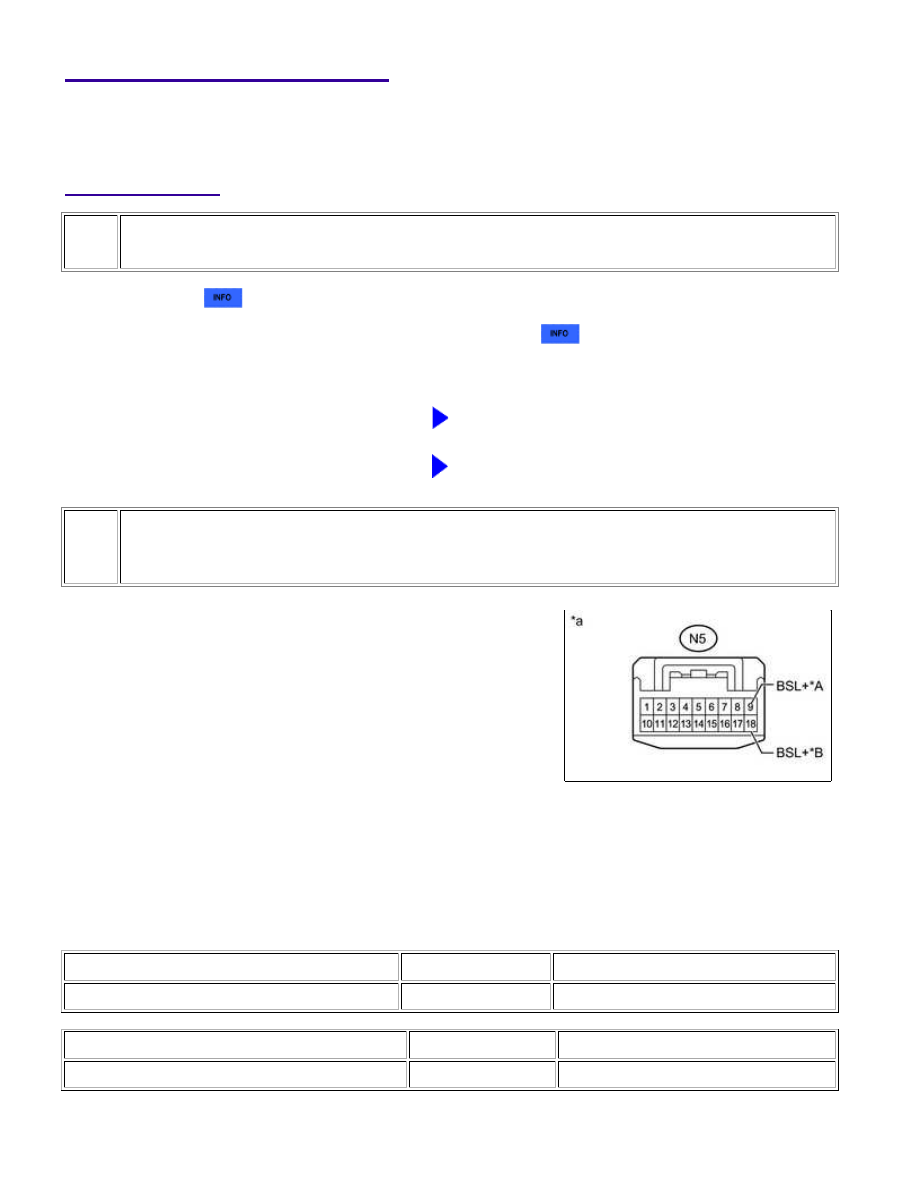

CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR ASSEMBLY LH -
BLIND SPOT MONITOR SENSOR LH)

(a) Disconnect the outer rear view mirror assembly LH connector.

(b) Disconnect the S5 blind spot monitor sensor LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

w/ Memory

w/o Memory

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N5-9 (BSL+) - Body ground

Always

10 kΩ or higher

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N5-18 (BSL+) - Body ground

Always

10 kΩ or higher

Text in Illustration

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

OK

OK

*A

w/ Memory

*B

w/o Memory

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

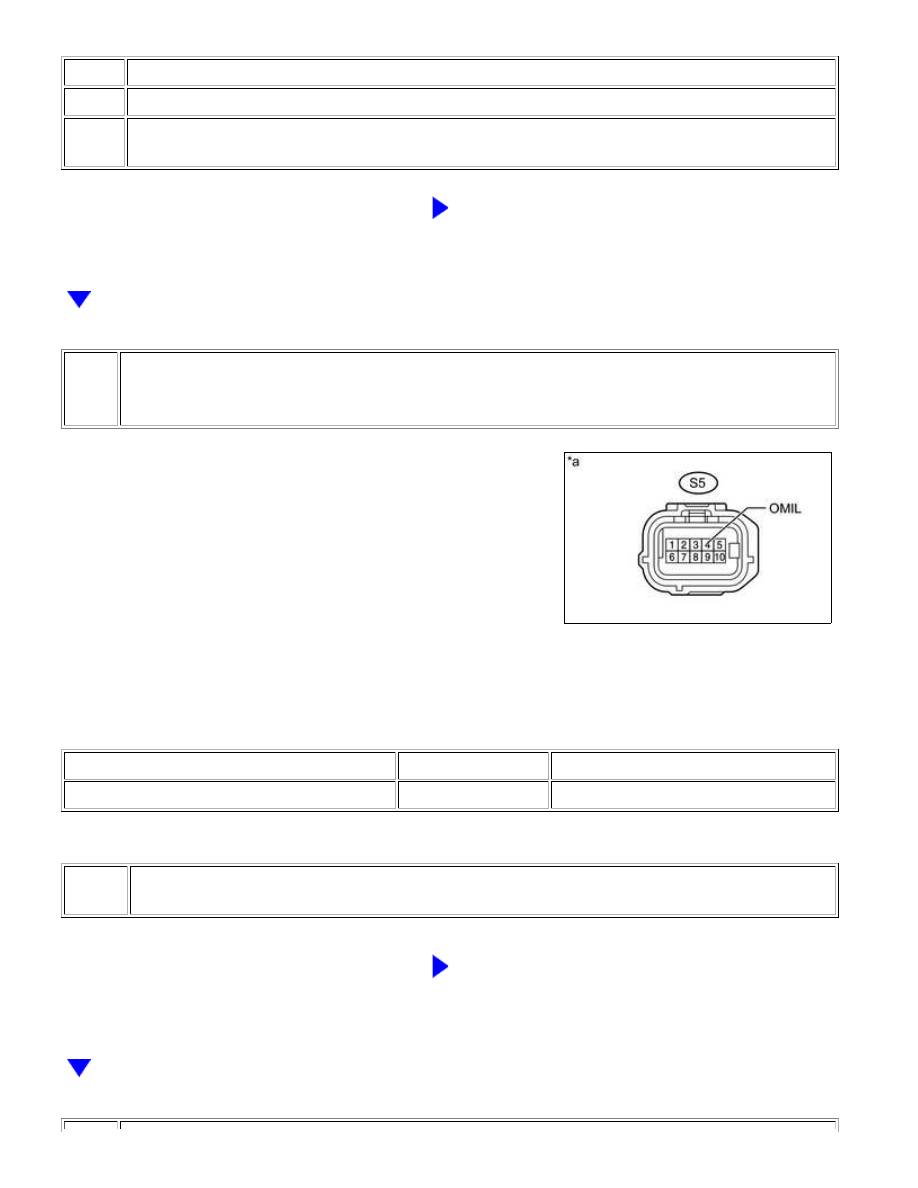

CHECK HARNESS AND CONNECTOR (BLIND SPOT MONITOR SENSOR LH - OUTER REAR
VIEW MIRROR SUB-ASSEMBLY LH)

(a) Disconnect the blind spot monitor sensor LH connector.

(b) Disconnect the B outer rear view mirror sub-assembly LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

S5-4 (OMIL) - Body ground

Always

10 kΩ or higher

Text in Illustration

*a

NG

REPLACE OUTER REAR VIEW MIRROR ASSEMBLY

LH

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

4.

CHECK OUTER REAR VIEW MIRROR SUB-ASSEMBLY LH

(a) Replace the outer rear view mirror sub-assembly LH with a new or normally functioning one



.

(b) Clear the DTCs



.

(c) Recheck for DTCs and check if the same DTC is output again



.

OK:

No DTCs are output.

NG

REPLACE BLIND SPOT MONITOR SENSOR LH

OK

END (OUTER REAR VIEW MIRROR SUB-ASSEMBLY

LH IS DEFECTIVE)
