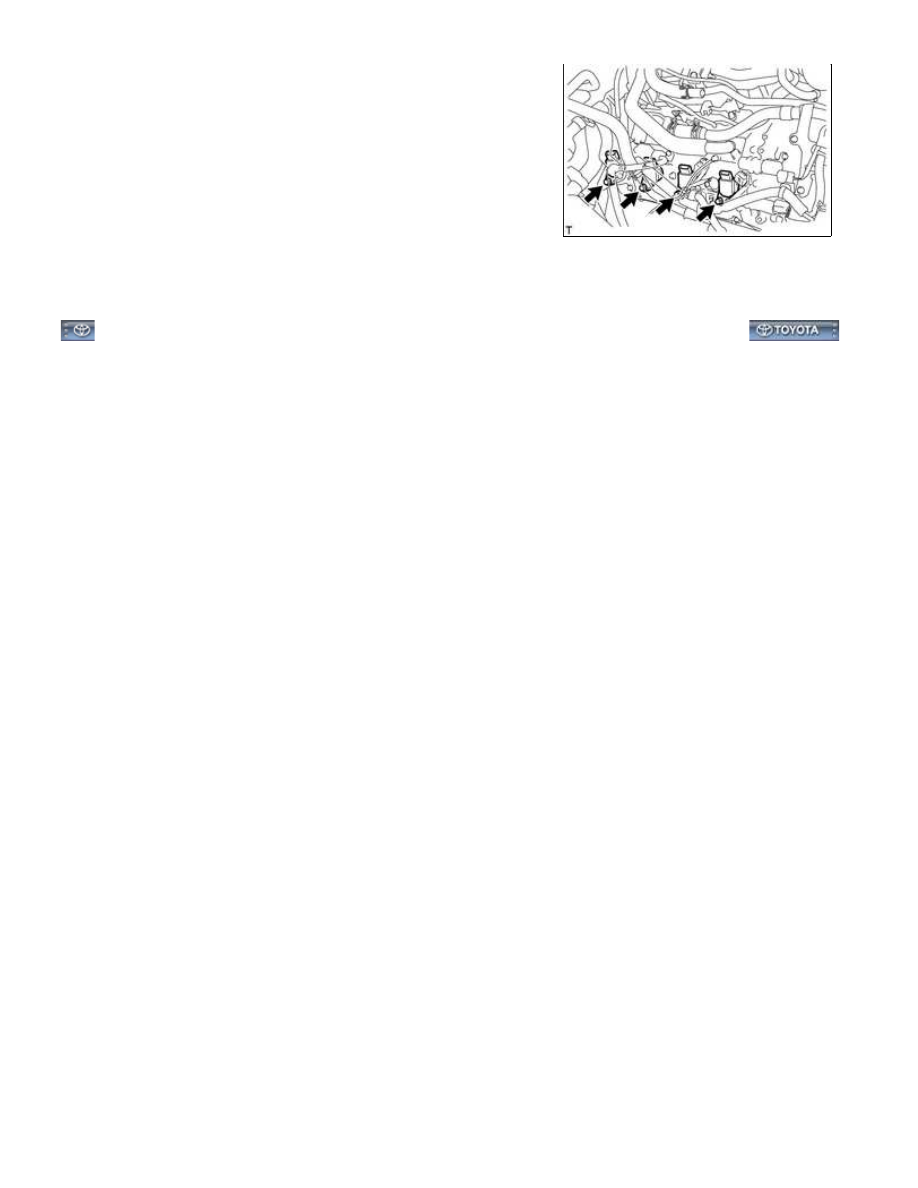

(5) Remove the 4 bolts and 4 ignition coil assemblies.

4. REMOVE SPARK PLUG

(a) Using a 16 mm plug wrench, remove the 8 spark plugs.

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002I2W03CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the spark plug or ignition coil assembly



.

1. INSTALL SPARK PLUG

HINT:

Perform "Inspection After Repairs" after replacing the spark plug



.

(a) Using a 16 mm plug wrench, install the 8 spark plugs.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

2. INSTALL IGNITION COIL ASSEMBLY

HINT:

Perform "Inspection After Repairs" after replacing the ignition coil assembly



.

(a) for Bank 1:

(1) Install the 4 ignition coil assemblies with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(2) Connect the 4 ignition coil connectors.

(3) Attach the 3 wire harness clamps.

(b) for Bank 2:

(1) Install the 4 ignition coil assemblies with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(2) Attach the 2 wire harness clamps and connect the 4 ignition coil connectors.

(3) Connect the water by-pass pipe with the 2 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

(4) Attach the engine wire harness clamp.

3. INSTALL AIR CLEANER ASSEMBLY

(a) Install the air cleaner assembly with the 2 bolts.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

(b) Tighten the hose clamp.

Torque:

4.0 N·m {41 kgf·cm, 35in·lbf}

(c) Connect the ventilation hose and vacuum hose.

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: INSTALL...

(d) Attach the clamp and connect the mass air flow meter connector.

4. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: INSTALL...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000146B03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

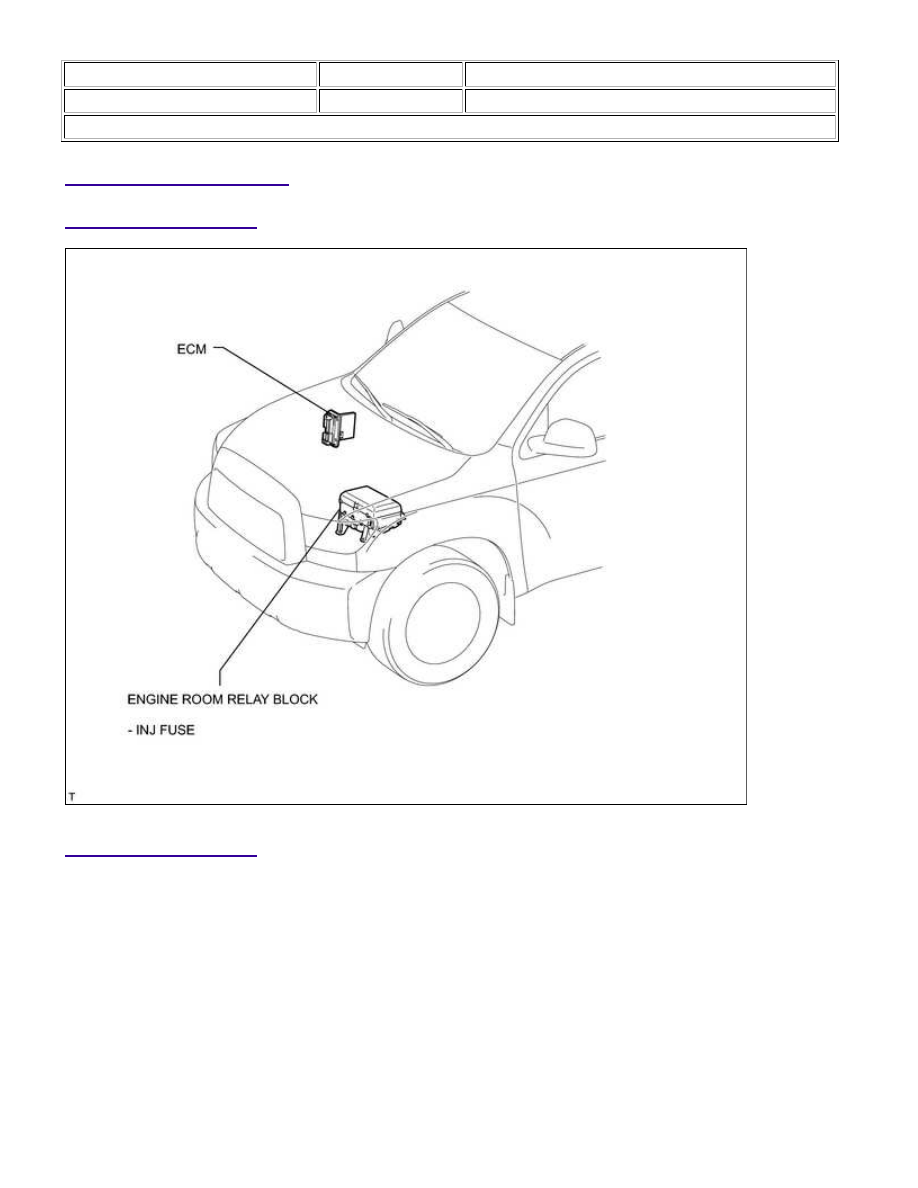

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

1UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015...
