Toyota Tundra (2015 year). Manual - part 1397

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZRD026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

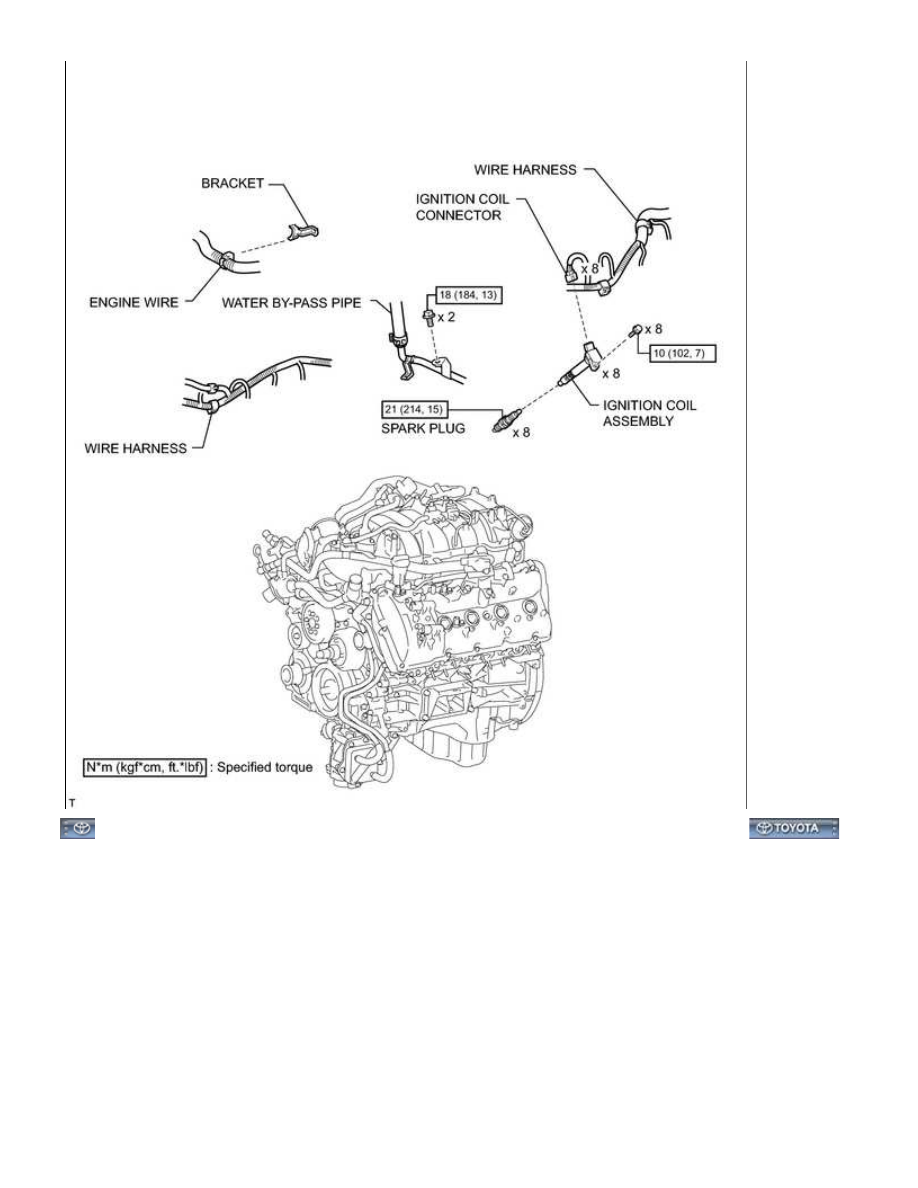

COMPONENTS

ILLUSTRATION

ILLUSTRATION

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: COMPO...

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002I2Y03CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVAL; 2015 MY Tundra [08/2014 -        ]

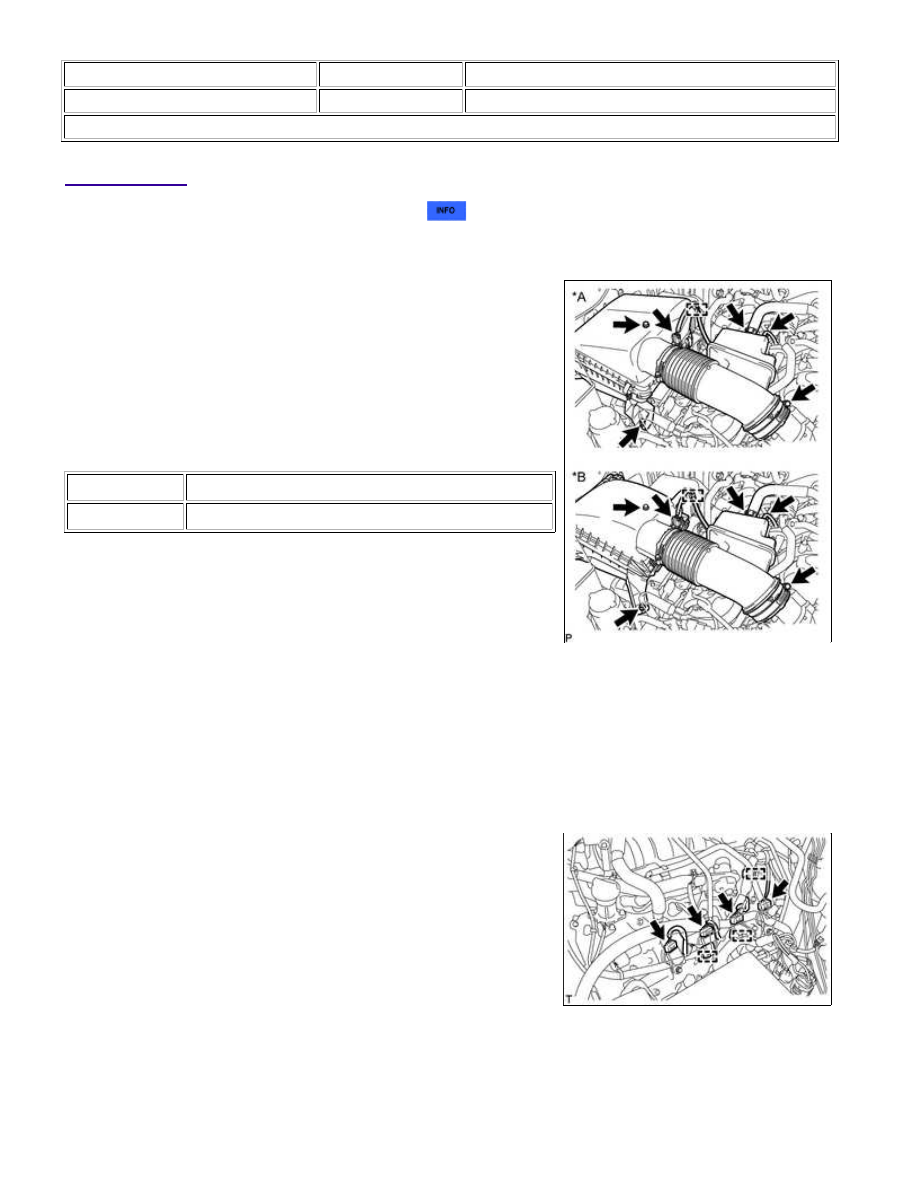

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER ASSEMBLY

(a) Detach the clamp and disconnect the mass air flow meter

connector.

Text in Illustration

*A

for Type A

*B

for Type B

(b) Disconnect the ventilation hose and vacuum hose.

(c) Loosen the hose clamp.

(d) Remove the 2 bolts and air cleaner assembly.

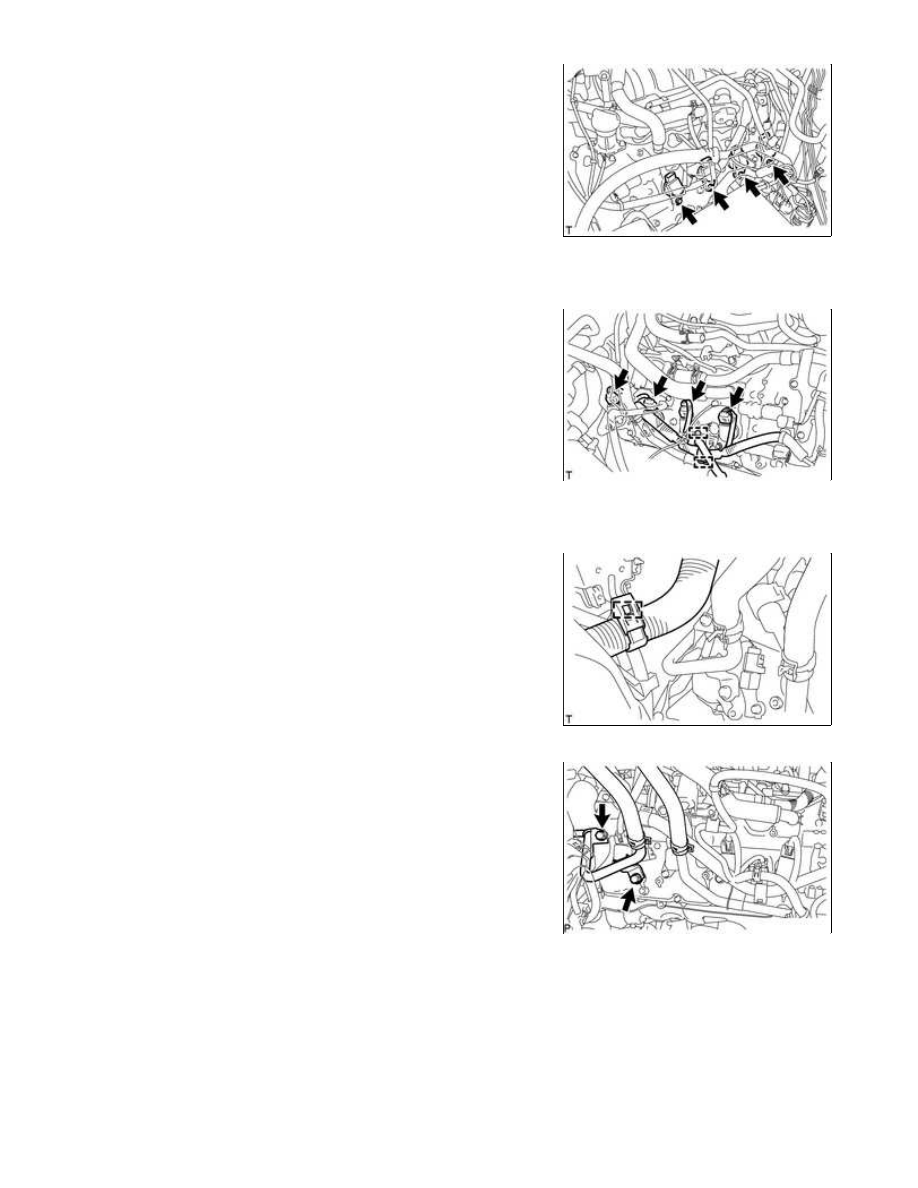

3. REMOVE IGNITION COIL ASSEMBLY

(a) for Bank 1:

(1) Detach the 3 wire harness clamps.

(2) Disconnect the 4 ignition coil connectors.

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVA...

(3) Remove the 4 bolts and 4 ignition coil assemblies.

(b) for Bank 2:

(1) Detach the 2 wire harness clamps.

(2) Disconnect the 4 ignition coil connectors.

(3) Detach the engine wire harness clamp.

(4) Remove the 2 bolts and disconnect the water by-pass pipe.

1UR-FE IGNITION: IGNITION COIL AND SPARK PLUG: REMOVA...
