Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002H1L027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL TANK: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

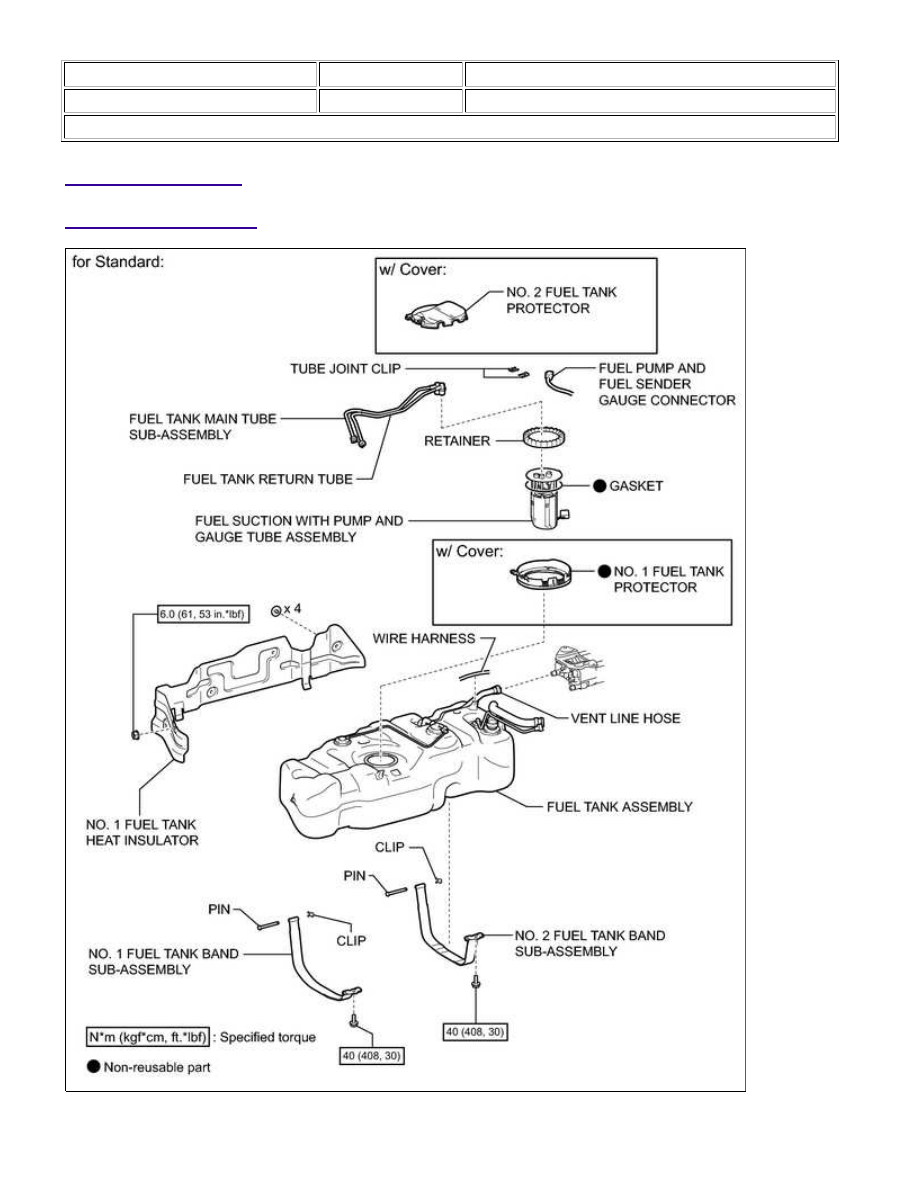

COMPONENTS

ILLUSTRATION

1UR-FE FUEL: FUEL TANK: COMPONENTS; 2015 MY Tundra [08/...

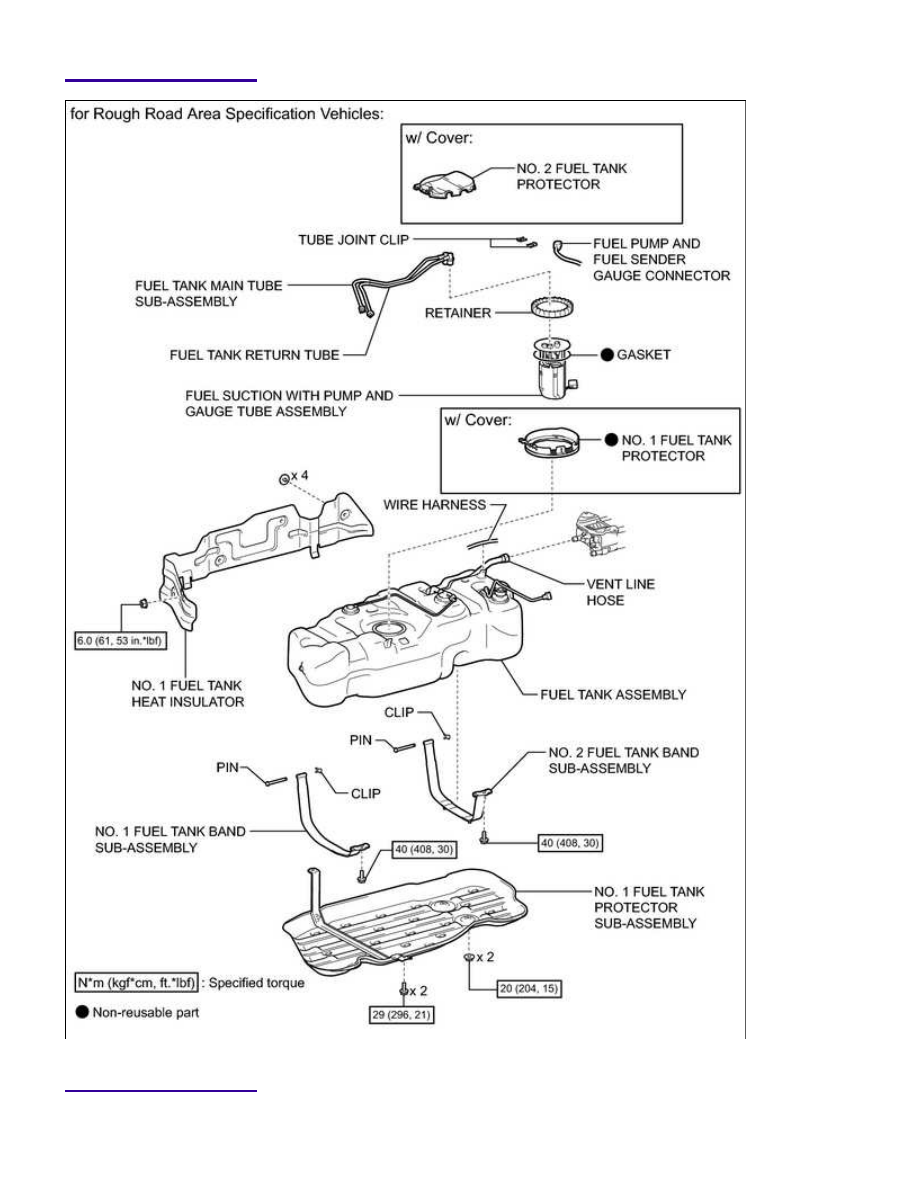

ILLUSTRATION

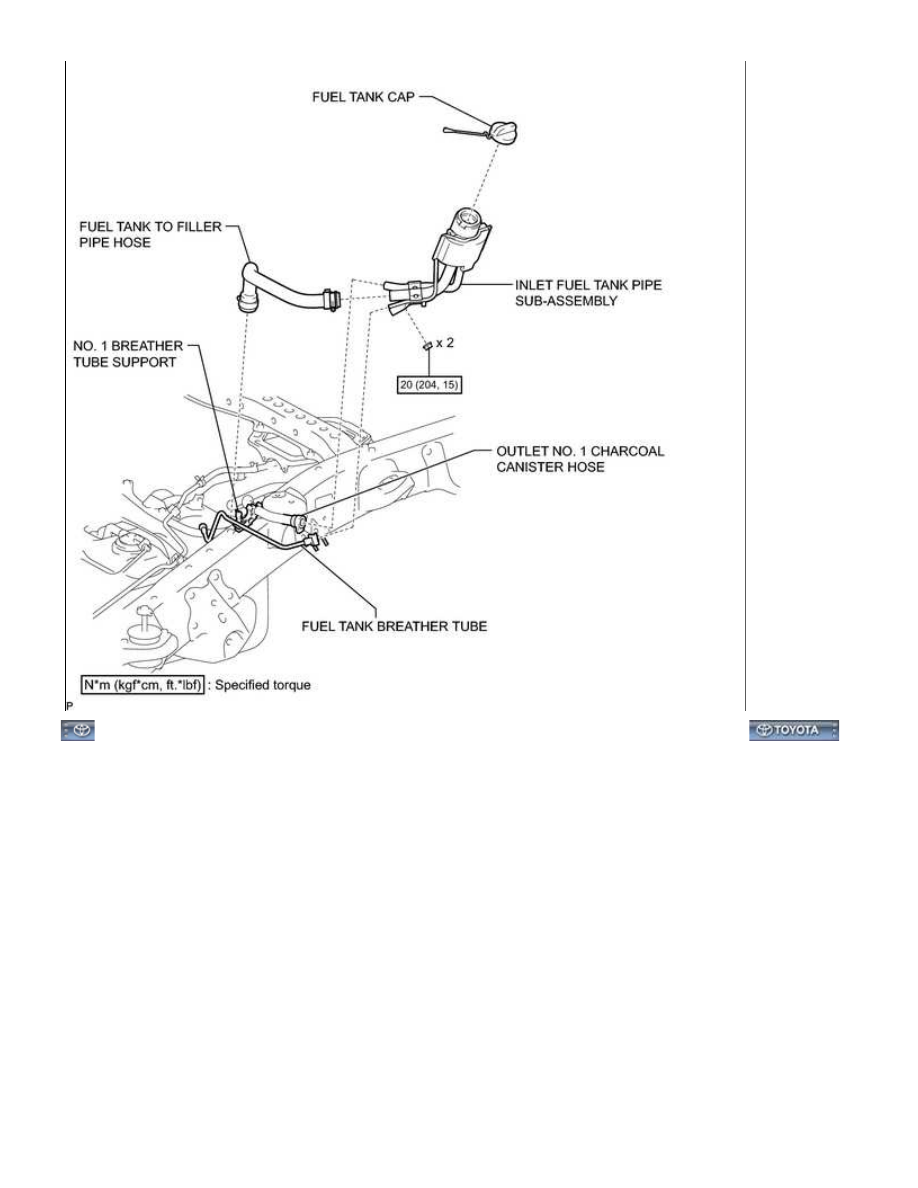

ILLUSTRATION

1UR-FE FUEL: FUEL TANK: COMPONENTS; 2015 MY Tundra [08/...

1UR-FE FUEL: FUEL TANK: COMPONENTS; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLT09WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL TANK: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCHARGE FUEL SYSTEM PRESSURE

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

4. REMOVE FUEL TANK CAP

5. REMOVE NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area Specification

Vehicles)

(a) Remove the 2 bolts, 2 nuts and No. 1 fuel tank protector sub-assembly.

6. DISCONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

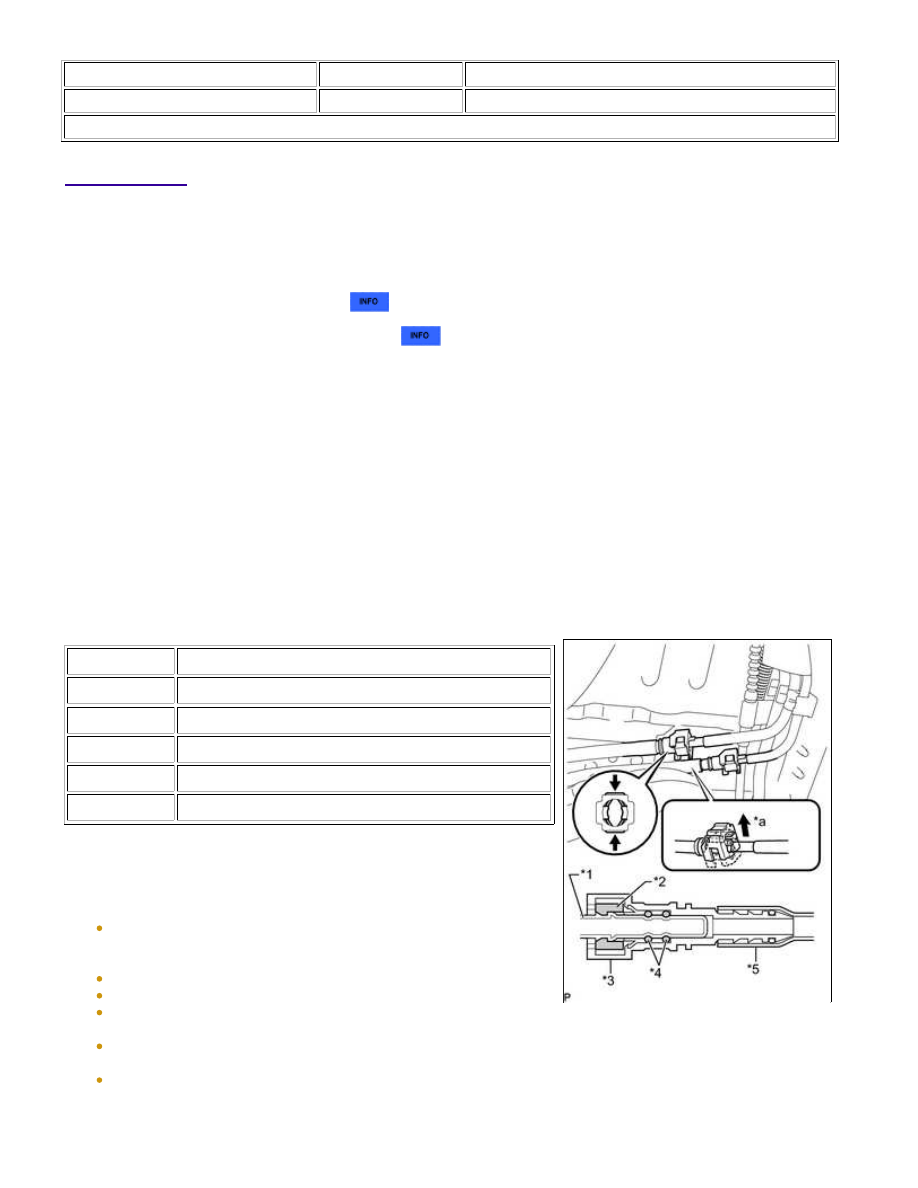

(a) Detach the lock claw by lifting up the cover as shown in the

illustration.

Text in Illustration

*1

Pipe

*2

Retainer

*3

Connector

*4

O-Ring

*5

Nylon Tube

*a

Lifting Up

(b) Pinch and pull the fuel tank main tube connector to disconnect

the fuel tank main tube sub-assembly from the pipe.

NOTICE:

Check for foreign matter in the pipe and around the connector.
Clean if necessary. Foreign matter may damage the O-ring or
cause leaks in the seal between the pipe and connector.
Do not use any tools to separate the pipe and connector.
Do not forcefully bend or twist the nylon tube.
Check for foreign matter on the pipe seal surface. Clean if
necessary.
Put the pipe and connector ends in plastic bags to prevent
damage and foreign matter contamination.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to
disconnect it.
