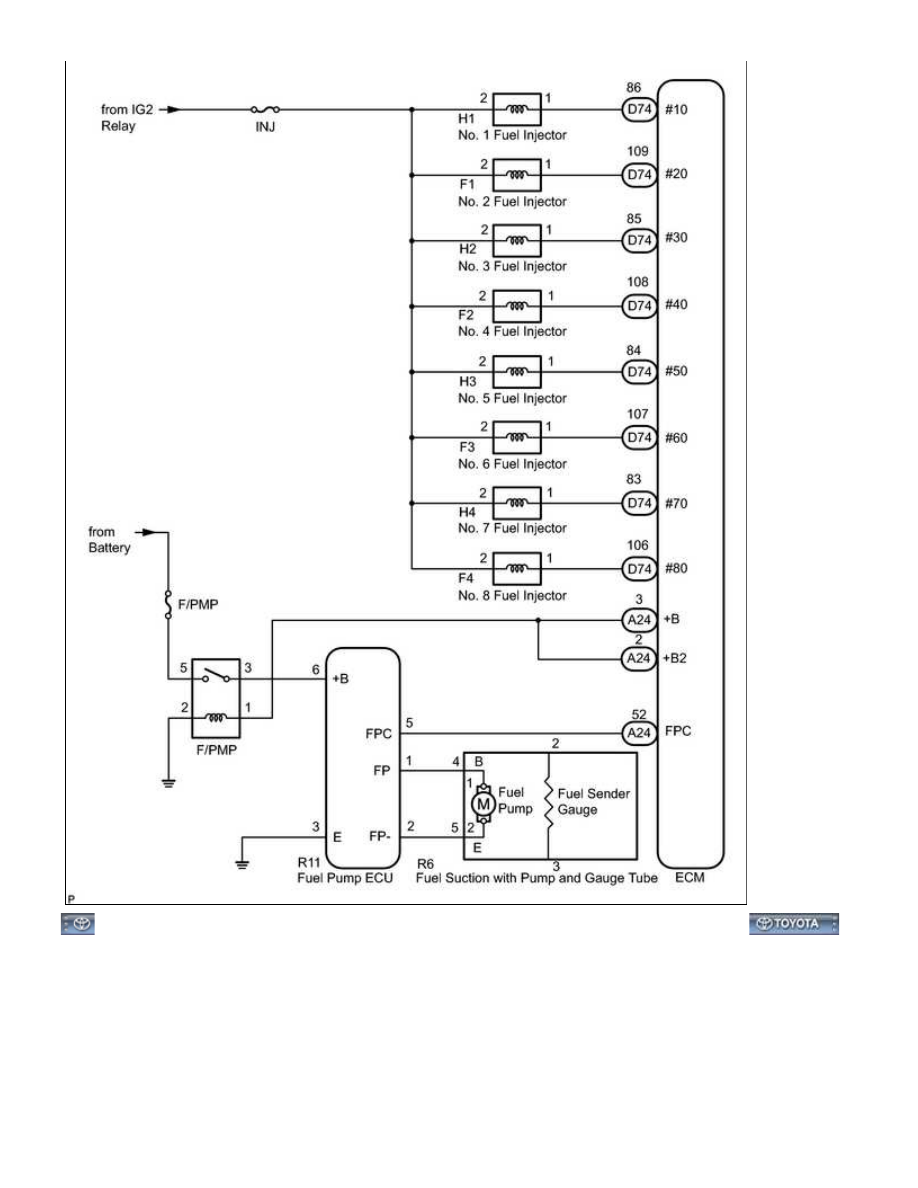

1UR-FE FUEL: FUEL SYSTEM: SYSTEM DIAGRAM; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000YL7061X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK FUEL PUMP OPERATION AND FOR FUEL LEAK

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

NOTICE:

Do not start the engine.

(c) Turn the Techstream main switch on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump / Speed.

(e) Check the fuel pump operation.

If there is no sound, check the integration relay, fuel pump, ECM and wiring connector.

(f) Check for fuel leak.

(1) Check that there are no fuel leaks after performing maintenance anywhere on the system.

If there are fuel leaks, repair or replace parts as necessary.

2. CHECK FUEL PRESSURE

(a) Check that the battery voltage is 11 to 14 V.

(b) Perform the "DISCHARGE FUEL SYSTEM PRESSURE" procedures



.

(c) Disconnect the cable from the negative (-) battery terminal.

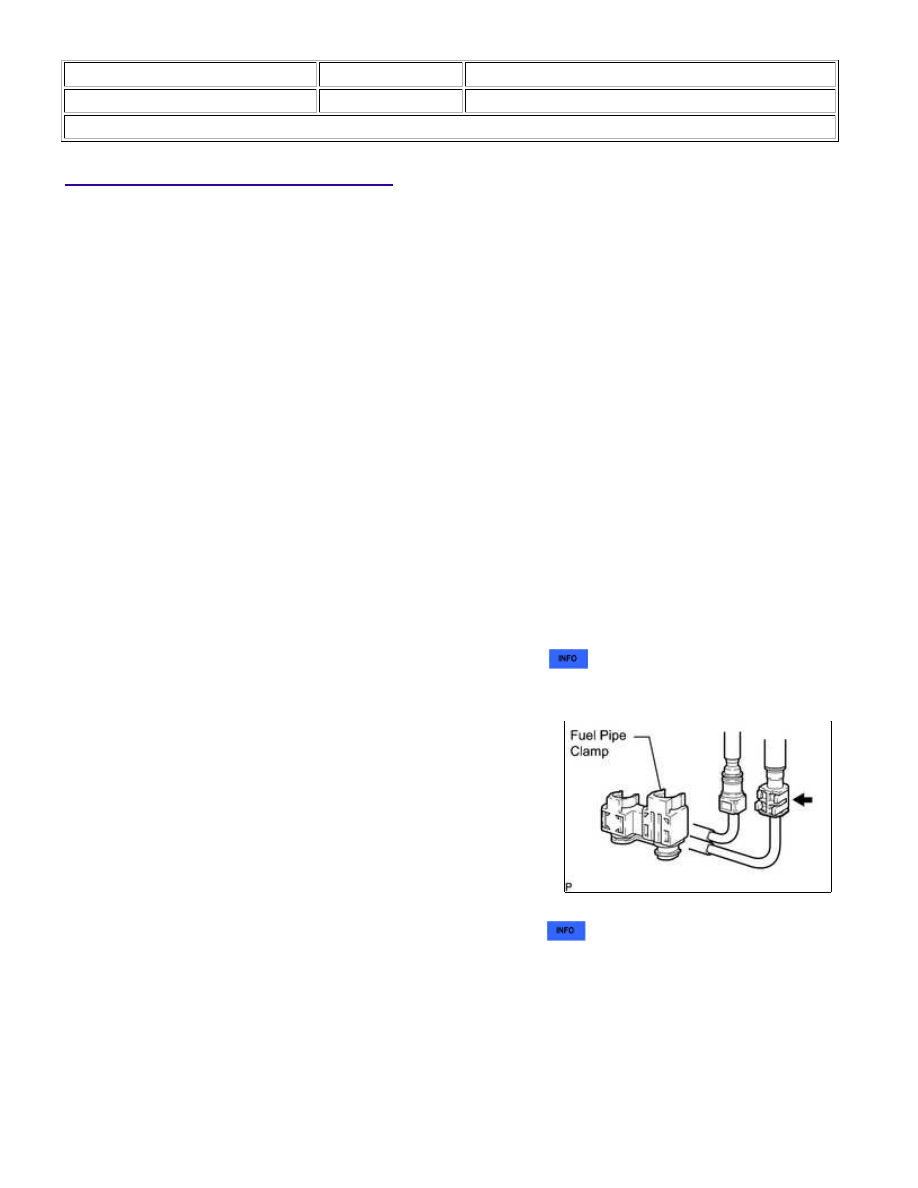

(d) Remove the fuel pipe clamp from the fuel tube connector.

(e) Disconnect the No. 1 fuel pipe sub-assembly (for Quick Type B)



.

1UR-FE FUEL: FUEL SYSTEM: ON-VEHICLE INSPECTION; 2015...

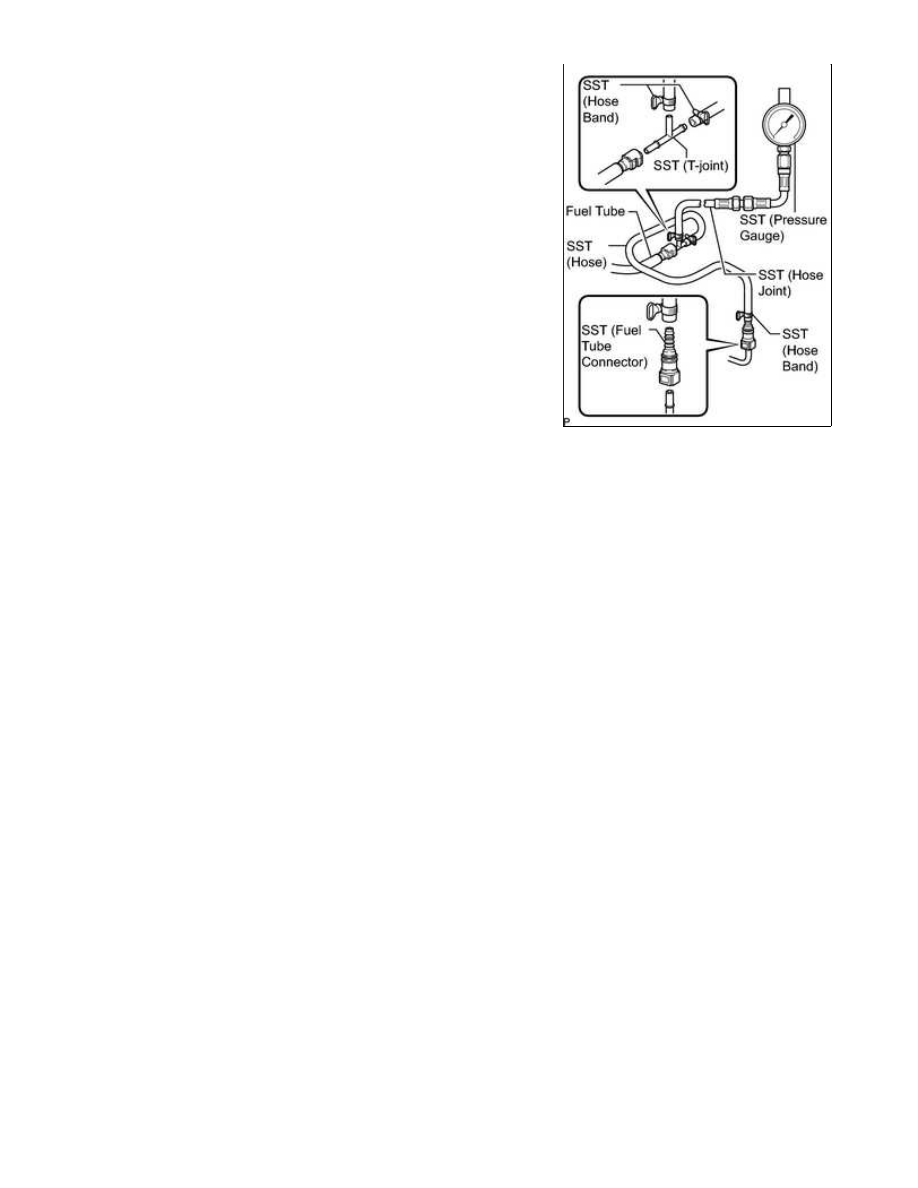

(f) Install SST (pressure gauge) as shown in the illustration.

SST: 09268-45101

09268-41250

09268-41260

09268-41280

09268-41500

09268-41700

95336-08070

(g) Wipe off any gasoline.

(h) Reconnect the cable to the negative (-) battery terminal.

(i) Operate the fuel pump.

(1) Connect the Techstream to the DLC3.

(2) Turn the ignition switch to ON.

NOTICE:

Do not start the engine.

(3) Turn the Techstream main switch on.

(4) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump / Speed.

(j) Measure the fuel pressure.

Standard fuel pressure:

281 to 287 kPa (2.87 to 2.93 kgf/cm

2

 , 41 to 42 psi)

If the pressure is higher than the specification, replace the fuel pressure regulator.

If the pressure is lower than the specification, check the fuel hoses and connections, fuel pump, fuel filter

and fuel pressure regulator assembly.

(k) Start the engine.

(l) Measure the fuel pressure.

Standard fuel pressure:

281 to 287 kPa (2.87 to 2.93 kgf/cm

2

 , 41 to 42 psi)

If the pressure is not as specified, check the fuel pump, pressure regulator and/or injectors.

(m) Stop the engine.

(n) Check that the fuel pressure remains as specified for 5 minutes after the engine has stopped.

Standard fuel pressure:

147 kPa (1.5 kgf/cm

2

 , 21 psi) or higher

If the pressure is not as specified, check the fuel pump, pressure regulator and/or injectors.

1UR-FE FUEL: FUEL SYSTEM: ON-VEHICLE INSPECTION; 2015...

(o) After checking the fuel pressure, disconnect the cable from the negative (-) battery terminal and carefully

remove SST and the fuel tube connector to prevent gasoline from spraying.

(p) Reconnect the No. 1 fuel pipe sub-assembly (for Quick Type B)



.

(q) Check for fuel leak.

(1) Check that there are no fuel leaks after performing maintenance anywhere on the system.

If there are fuel leaks, repair or replace parts as necessary.
