Toyota Tundra (2015 year). Manual - part 1333

NUMBER MARK

SPECIFIED CONDITION

Mark 14

72.014 mm (2.83520 in.)

Mark 15

72.015 mm (2.83524 in.)

Mark 16

72.016 mm (2.83528 in.)

Standard Crankshaft Journal Diameter (B):

NUMBER MARK

SPECIFIED CONDITION

Mark 00

67.000 mm (2.63780 in.)

Mark 01

66.999 mm (2.63775 in.)

Mark 02

66.998 mm (2.63771 in.)

Mark 03

66.997 mm (2.63768 in.)

Mark 04

66.996 mm (2.63763 in.)

Mark 05

66.995 mm (2.63760 in.)

Mark 06

66.994 mm (2.63756 in.)

Mark 07

66.993 mm (2.63751 in.)

Mark 08

66.992 mm (2.63748 in.)

Mark 09

66.991 mm (2.63744 in.)

Mark 10

66.990 mm (2.63740 in.)

Mark 11

66.989 mm (2.63736 in.)

Mark 12

66.988 mm (2.63732 in.)

Standard Bearing Center Wall Thickness:

No. 1 and No. 5 Journals

UPPER BEARING

LOWER BEARING

NUMBER MARK

SPECIFIED CONDITION

NUMBER MARK

SPECIFIED CONDITION

4

2.501 to 2.504 (0.0985 to 0.0986 in.)

5

2.488 to 2.491 (0.0980 to 0.0981 in.)

5

2.504 to 2.507 (0.0986 to 0.0987 in.)

6

2.491 to 2.494 (0.0981 to 0.0982 in.)

6

2.507 to 2.510 (0.0987 to 0.0988 in.)

7

2.494 to 2.497 (0.0982 to 0.0983 in.)

7

2.510 to 2.513 (0.0988 to 0.0989 in.)

8

2.497 to 2.500 (0.0983 to 0.0984 in.)

8

2.513 to 2.516 (0.0989 to 0.0991 in.)

9

2.500 to 2.503 (0.0984 to 0.0985 in.)

9

2.516 to 2.519 (0.0991 to 0.0992 in.)

-

-

Other Journals:

UPPER BEARING

LOWER BEARING

NUMBER MARK

SPECIFIED CONDITION

NUMBER MARK

SPECIFIED CONDITION

3

2.482 to 2.485 (0.0977 to 0.0978 in.)

4

2.501 to 2.504 (0.0985 to 0.0986 in.)

4

2.485 to 2.488 (0.0978 to 0.0980 in.)

5

2.504 to 2.507 (0.0986 to 0.0987 in.)

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: INSPECTIO...

UPPER BEARING

LOWER BEARING

NUMBER MARK

SPECIFIED CONDITION

NUMBER MARK

SPECIFIED CONDITION

5

2.488 to 2.491 (0.0980 to 0.0981 in.)

6

2.507 to 2.510 (0.0987 to 0.0988 in.)

6

2.491 to 2.494 (0.0981 to 0.0982 in.)

7

2.510 to 2.513 (0.0988 to 0.0989 in.)

7

2.494 to 2.497 (0.0982 to 0.0983 in.)

8

2.513 to 2.516 (0.0989 to 0.0991 in.)

8

2.497 to 2.500 (0.0983 to 0.0984 in.)

-

-

(h) Completely remove the Plastigage.

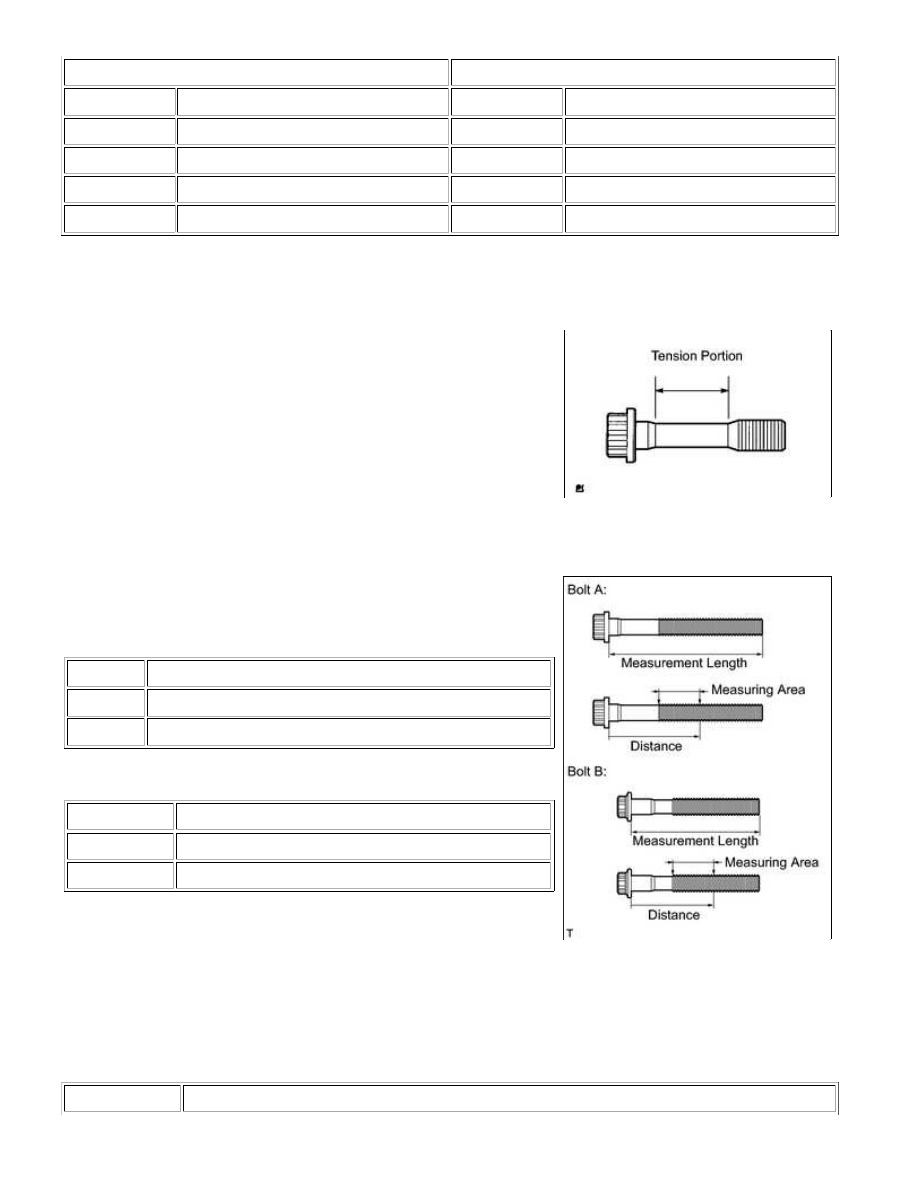

11. INSPECT CONNECTING ROD BOLT

(a) Using a vernier caliper, measure the tension portion diameter of

the bolt.

Standard diameter:

8.5 to 8.6 mm (0.335 to 0.339 in.)

Minimum diameter:

8.3 mm (0.327 in.)

If the diameter is less than the minimum, replace the bolt.

12. INSPECT CRANKSHAFT BEARING CAP SET BOLT

Standard Bolt Length:

ITEM

SPECIFIED CONDITION

Bolt A

90.3 to 91.7 mm (3.56 to 3.61 in.)

Bolt B

78.8 to 80.2 mm (3.10 to 3.16 in.)

Maximum Bolt Length:

ITEM

SPECIFIED CONDITION

Bolt A

92.7 mm (3.65 in.)

Bolt B

81.2 mm (3.20 in.)

If the length is more than the maximum, replace the crankshaft

bearing cap bolt.

57.5 mm (2.26 in.)

Standard Diameter:

ITEM

SPECIFIED CONDITION

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: INSPECTIO...

ITEM

SPECIFIED CONDITION

Bolt A

10.5 to 11.0 mm (0.413 to 0.433 in.)

Bolt B

9.5 to 10.0 mm (0.374 to 0.394 in.)

Minimum Diameter:

ITEM

SPECIFIED CONDITION

Bolt A

10.4 mm (0.409 in.)

Bolt B

9.4 mm (0.370 in.)

If the diameter is less than the minimum, replace the crankshaft bearing cap bolt.

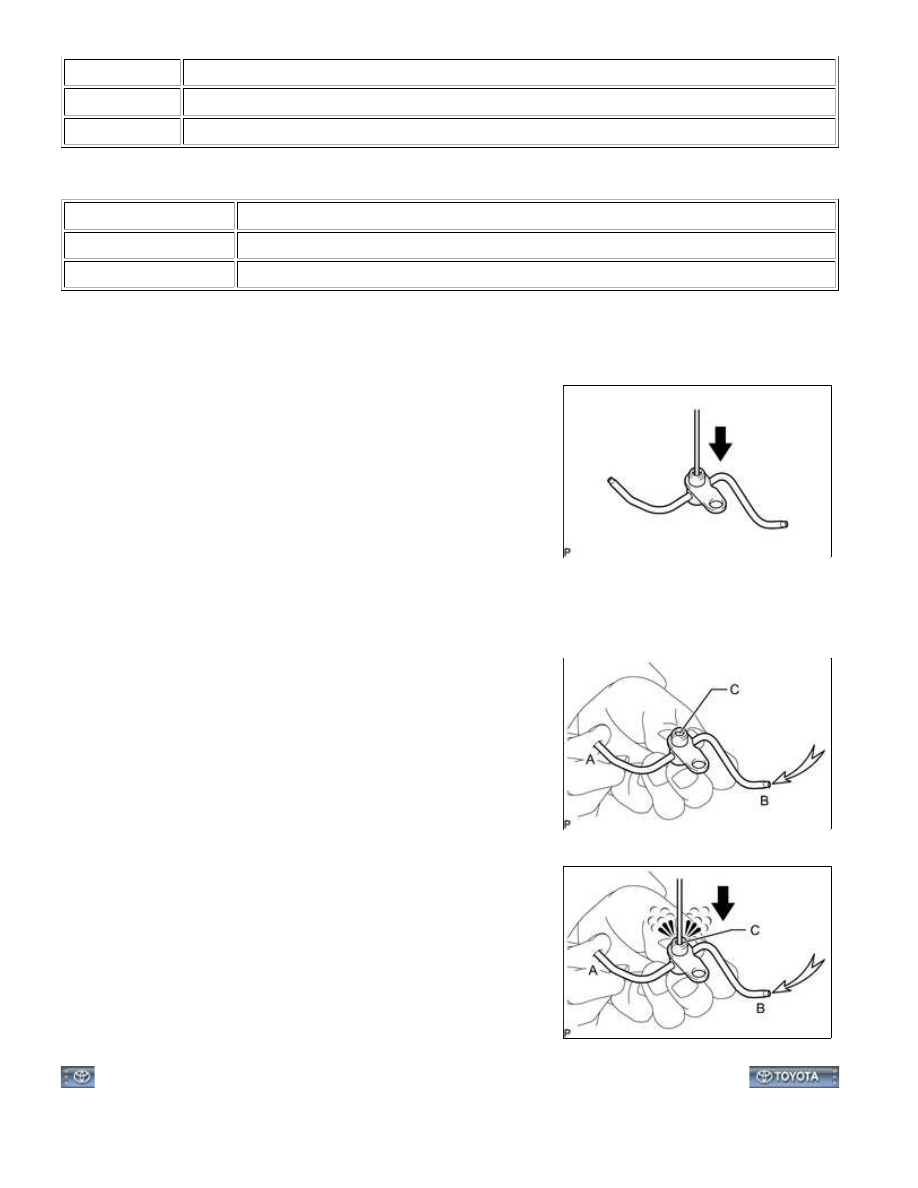

13. INSPECT NO. 1 OIL NOZZLE SUB-ASSEMBLY

(a) Push the check valve with a pin to check if it is stuck. If stuck,

replace the oil nozzle.

(b) Push the check valve with a pin to check if it moves smoothly.

If it does not move smoothly, clean or replace the oil nozzle.

(c) While covering A, apply air into B. Check that air does not leak

through C. Perform the check again while covering B and

applying air into A.

If air leaks, clean or replace the oil nozzle.

(d) Push the check valve while covering A, and apply air into B.

Check that air passes through C. Perform the check again while

covering B, pushing the check valve and applying air into A.

If air does not pass through C, clean or replace the oil nozzle.

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: INSPECTIO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5G03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

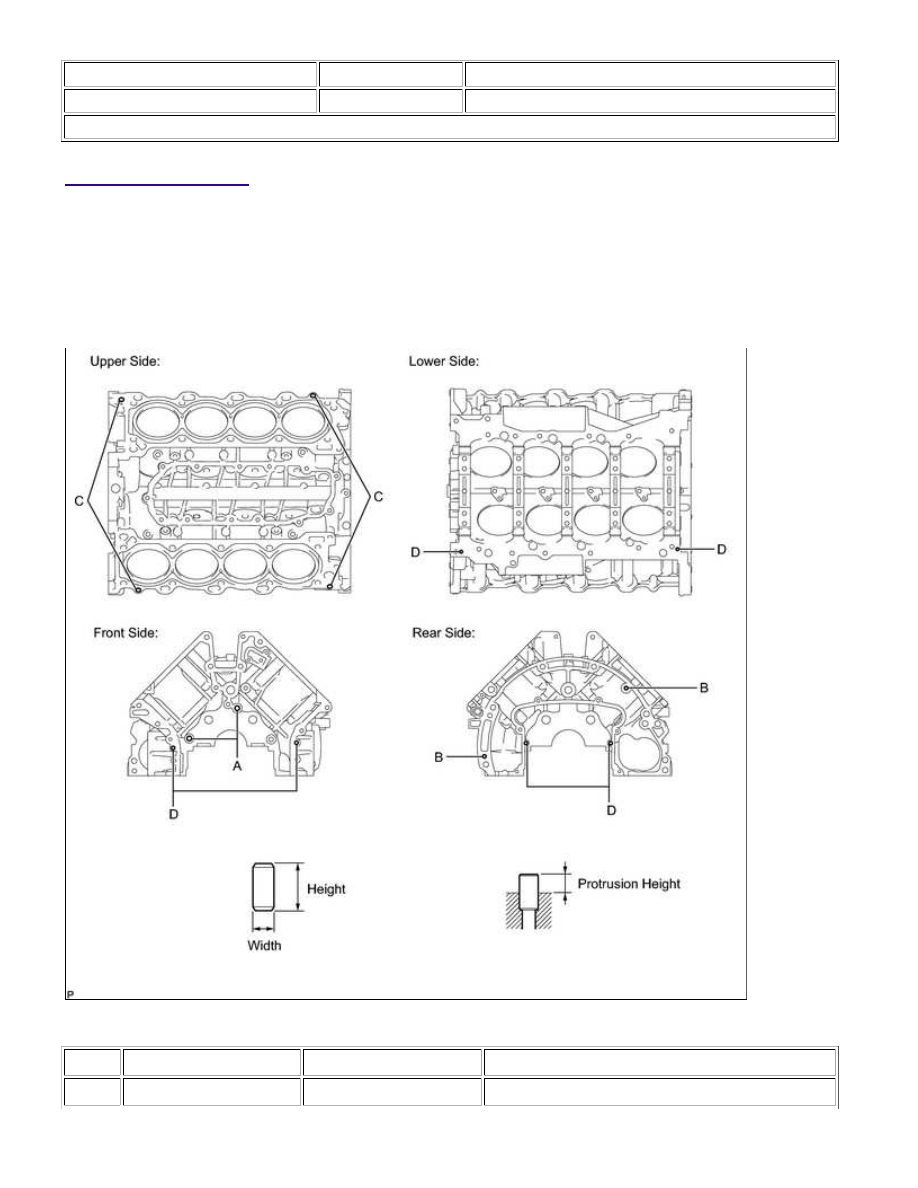

REPLACEMENT

1. REPLACE STRAIGHT PIN

NOTICE:

It is not necessary to remove the straight pin unless it is being replaced.

(a) Remove the straight pins.

(b) Using a plastic-faced hammer, tap in new straight pins to the cylinder block.

Standard Straight Pin:

ITEM

HEIGHT

WIDTH

PROTRUSION

Pin A

36 mm (1.42 in.)

10 mm (0.394 in.)

22 to 24 mm (0.866 to 0.945 in.)

1UR-FE ENGINE MECHANICAL: CYLINDER BLOCK: REPLAC...
