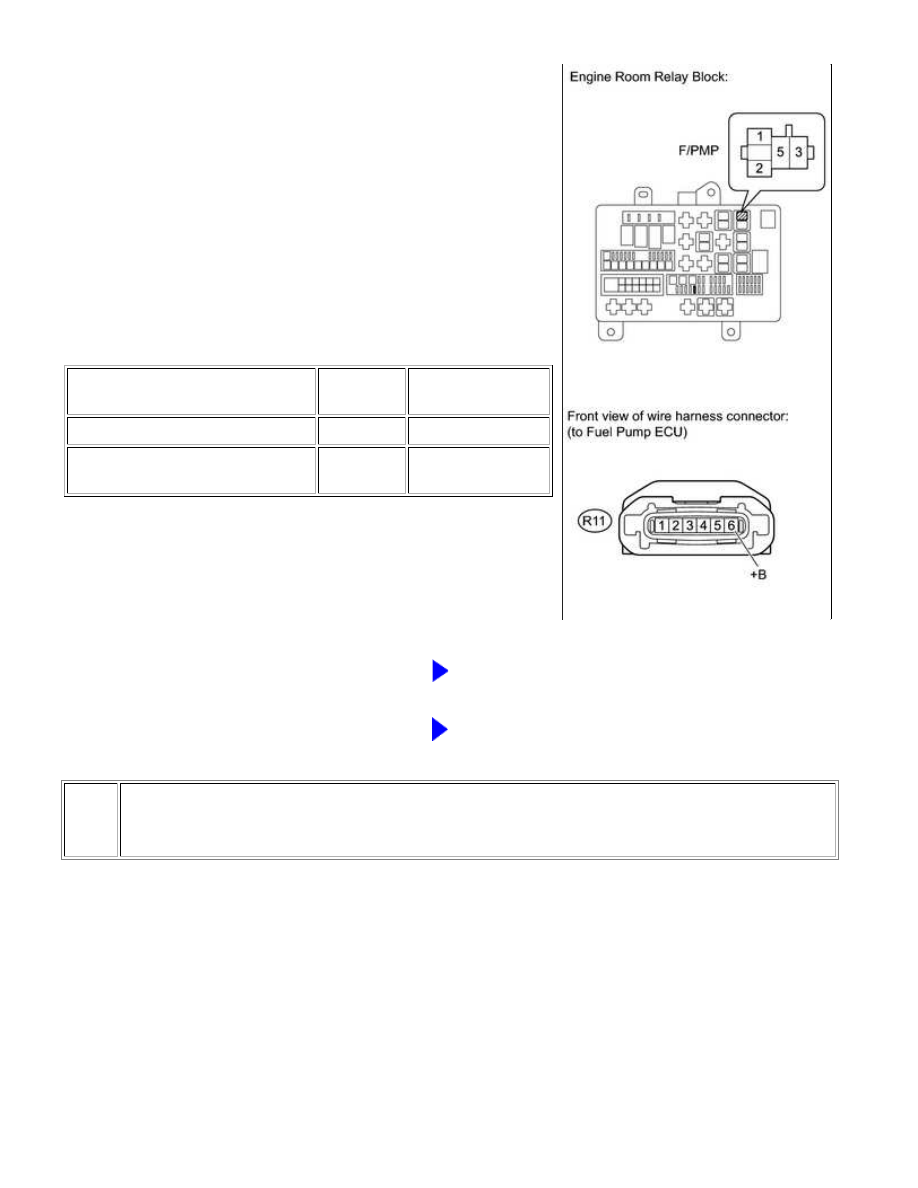

(a) Remove the fuel pump relay (F/PMP) from the engine room

relay block.

(b) Disconnect the fuel pump ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

F/PMP relay (3) - R11-6 (+B)

Always

Below 1 Ω

F/PMP relay (3) or R11-6 (+B) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(FUEL PUMP RELAY - BODY GROUND)

12.

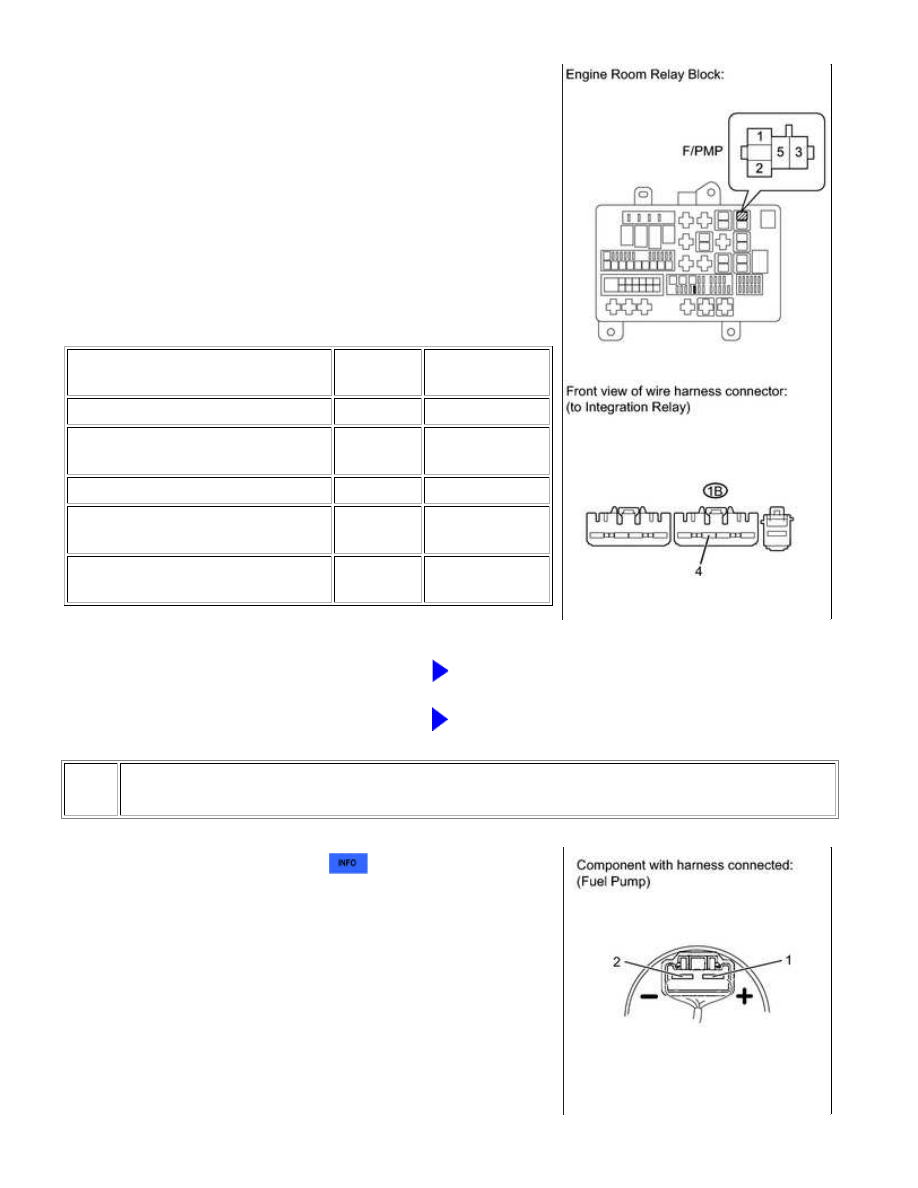

CHECK HARNESS AND CONNECTOR (FUEL PUMP RELAY - INTEGRATION RELAY,
BATTERY AND BODY GROUND)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

(a) Disconnect the cable from the battery negative (-) terminal.

(b) Disconnect the cable from the battery positive (+) terminal.

(c) Remove the fuel pump relay (F/PMP) from the engine room

relay block.

(d) Remove the integration relay from the engine room relay

block.

(e) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

F/PMP relay (1) - 1B-4

Always

Below 1 Ω

F/PMP relay (5) - Battery positive (+)

terminal

Always

Below 1 Ω

F/PMP relay (2) - Body ground

Always

Below 1 Ω

F/PMP relay (1) or 1B-4 - Body

ground

Always

10 kΩ or higher

F/PMP relay (5) or Battery positive

(+) terminal - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

GO TO ECM POWER SOURCE CIRCUIT

13.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE FUEL PUMP)

(a) Remove the fuel tank assembly



.

(b) Remove the fuel pump from the fuel tank assembly.

(c) Clean the fuel pump to completely remove any remaining fuel.

(d) Connect the fuel pump connector.

CAUTION:

(e) Connect the Techstream to the DLC3.

(f) Turn the ignition switch to ON.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

OK

(g) Turn the Techstream on.

(h) Enter the following menus: Powertrain / Engine and ECT /

Active Test / Control the Fuel Pump Duty.

(i) Operate the fuel pump using the active test function and

measure the voltage according to the value(s) in the table
below.

Standard Voltage:

TESTER

CONNECTION

TECHSTREAM

OPERATION

SPECIFIED

CONDITION

1 - 2

FPC Duty: 25%

3.2 to 4.05 V

FPC Duty: 80%

8.8 to 12.5 V

(j) Enter the following menus: Powertrain / Engine and ECT /

Active Test / Control the Fuel Pump/Speed.

(k) Operate the fuel pump using the active test function and

measure the voltage according to the value(s) in the table
below.

Standard Voltage:

TESTER

CONNECTION

TECHSTREAM

OPERATION

SPECIFIED

CONDITION

1 - 2

ON (FPC Duty: 90%)

9.0 to 14.0 V

HINT:

GO TO STEP 16

14.

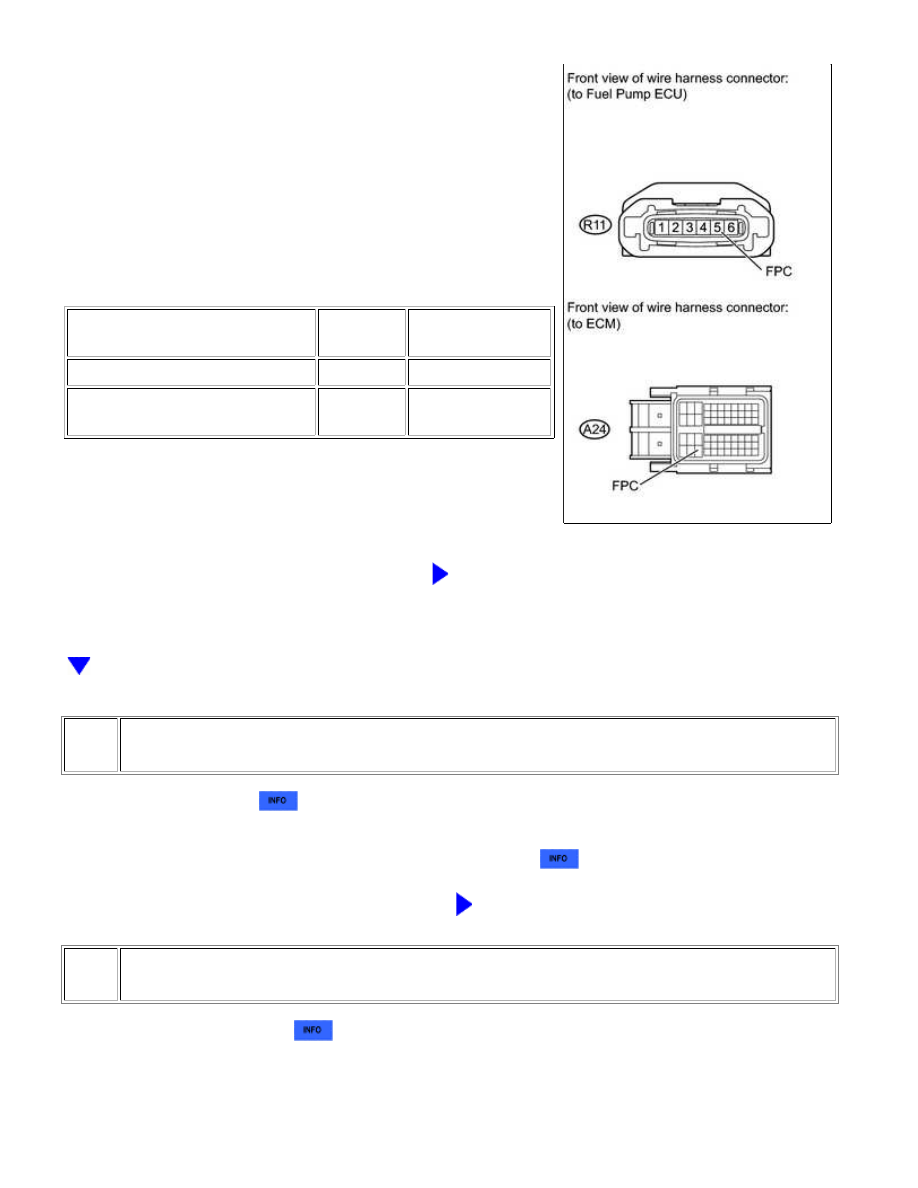

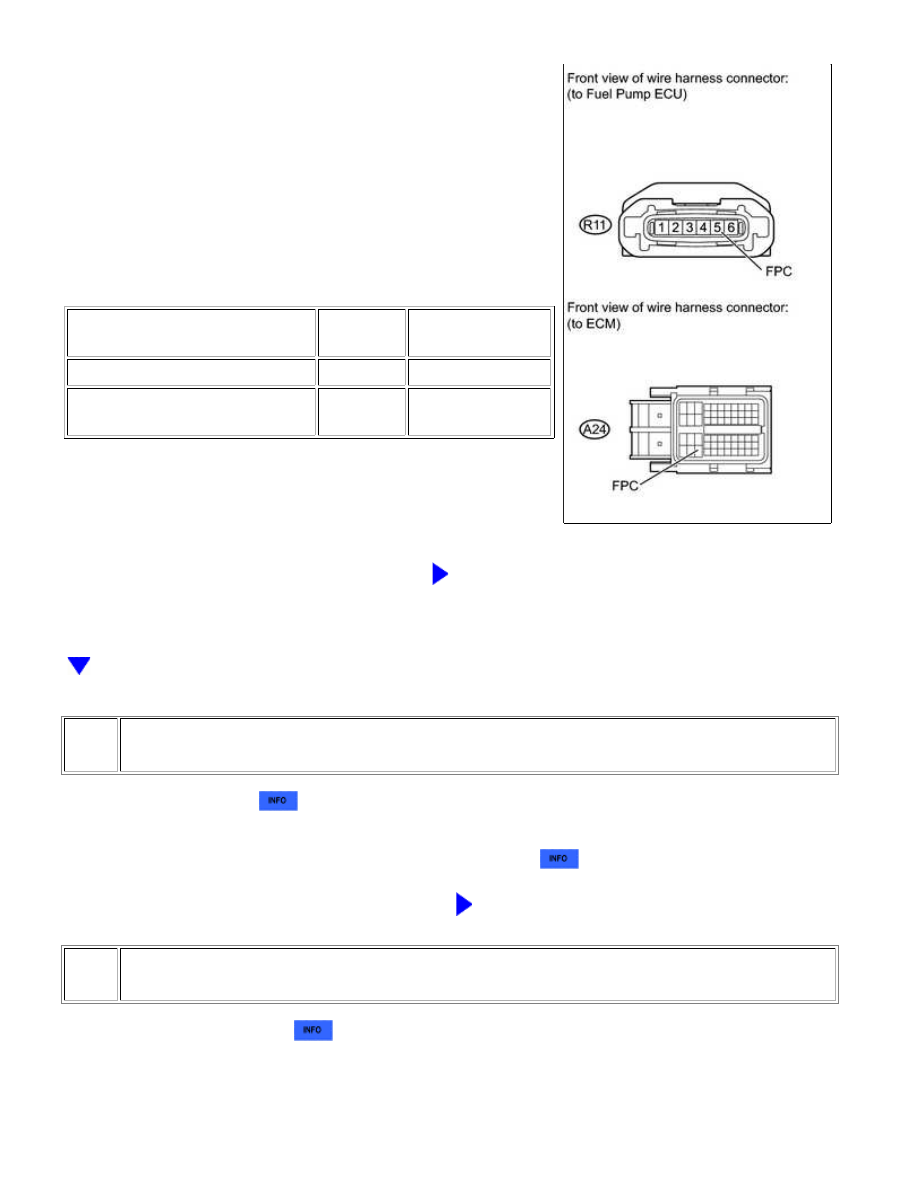

CHECK HARNESS AND CONNECTOR (FUEL PUMP ECU - ECM)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

OK

(a) Disconnect the fuel pump ECU connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

R11-5 (FPC) - A24-52 (FPC)

Always

Below 1 Ω

R11-5 (FPC) or A24-52 (FPC) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

15.

REPLACE FUEL PUMP

(a) Replace the fuel pump



.

HINT:

Perform "Inspection After Repair" after replacing the fuel pump



.

NEXT

GO TO STEP 17

16.

REPLACE FUEL PUMP ECU

(a) Replace the fuel pump ECU



.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...
