B

B

15.

CHECK MIL (MANIFOLD ABSOLUTE PRESSURE SENSOR)

(a) Disconnect the manifold absolute pressure sensor connector.

(b) Turn the ignition switch to ON.

(c) Check the MIL.

Result

RESULT

PROCEED TO

MIL illuminates

A

MIL does not illuminate

B

A

REPLACE MANIFOLD ABSOLUTE PRESSURE SENSOR

16.

CHECK HARNESS AND CONNECTOR

(a) Disconnect the throttle with motor body assembly connector.

(b) Disconnect the accelerator pedal sensor assembly connector.

(c) Disconnect the canister pump module connector.

(d) Disconnect the air switching valve assembly (for Bank 1) connector.

(e) Disconnect the air switching valve assembly (for Bank 2) connector.

(f) Disconnect the power steering oil pressure sensor connector.

(g) Disconnect the camshaft position sensor connector.

(h) Disconnect the crankshaft position sensor connector.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: VC Output Cir...

(m) Disconnect the manifold absolute pressure sensor connector.

(n) Disconnect the ECM connectors.

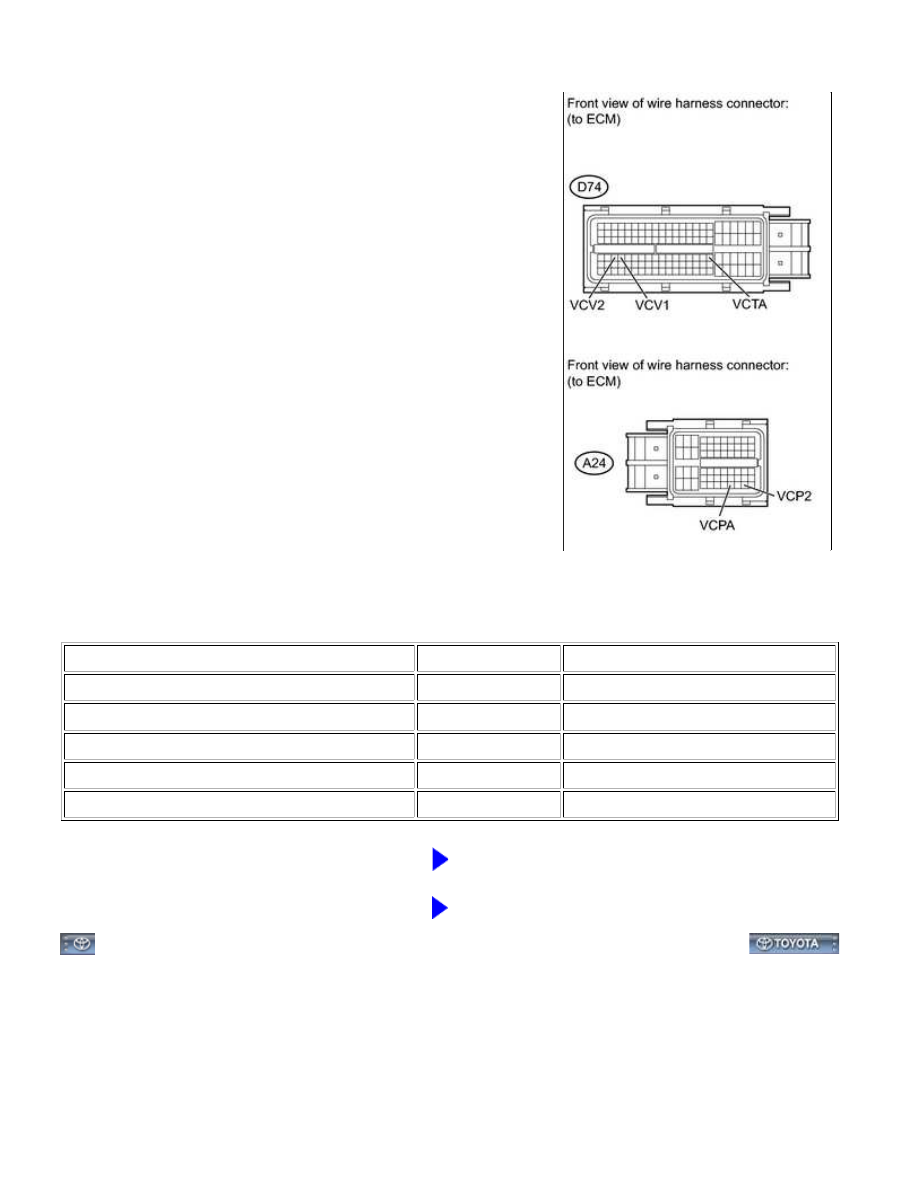

(o) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-80 (VCTA) - Body ground

Always

10 kΩ or higher

A24-57 (VCPA) - Body ground

Always

10 kΩ or higher

A24-59 (VCP2) - Body ground

Always

10 kΩ or higher

D74-66 (VCV2) - Body ground

Always

10 kΩ or higher

D74-67 (VCV1) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: VC Output Cir...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000030MH06XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Control Circuit; 2015 MY Tundra [08/2014 -

       ]

Fuel Pump Control Circuit

DESCRIPTION

sent to the fuel pump ECU. Based on the signal sent from the ECM, the fuel pump ECU adjusts the fuel pump

operation speed.

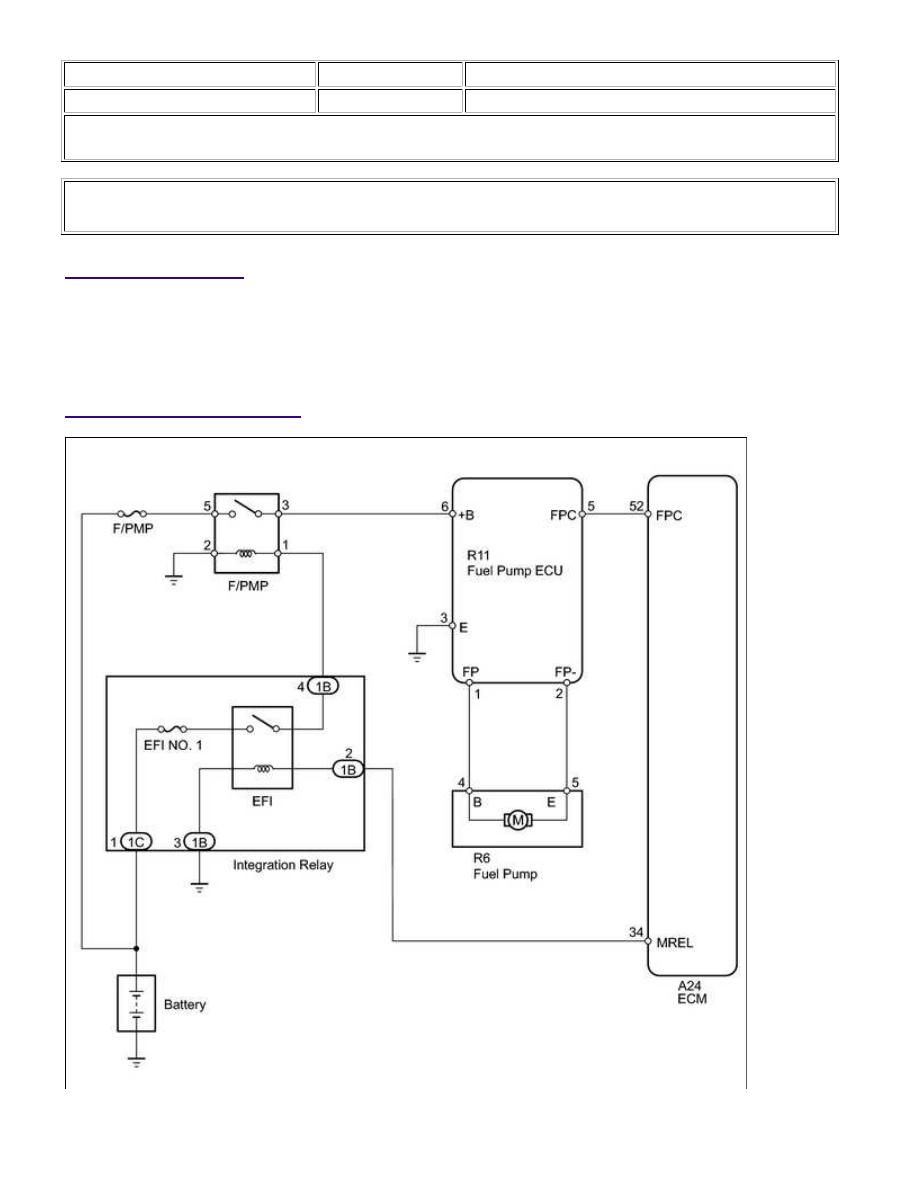

WIRING DIAGRAM

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

A

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE FUEL PUMP/SPEED)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel

Pump/Speed.

(e) Check whether operating sounds can be heard while operating the fuel pump using the Techstream.

OK:

Operating sounds can be heard from fuel pump.

Result

RESULT

PROCEED TO

NG

A

OK

B

B

GO TO STEP 13

2.

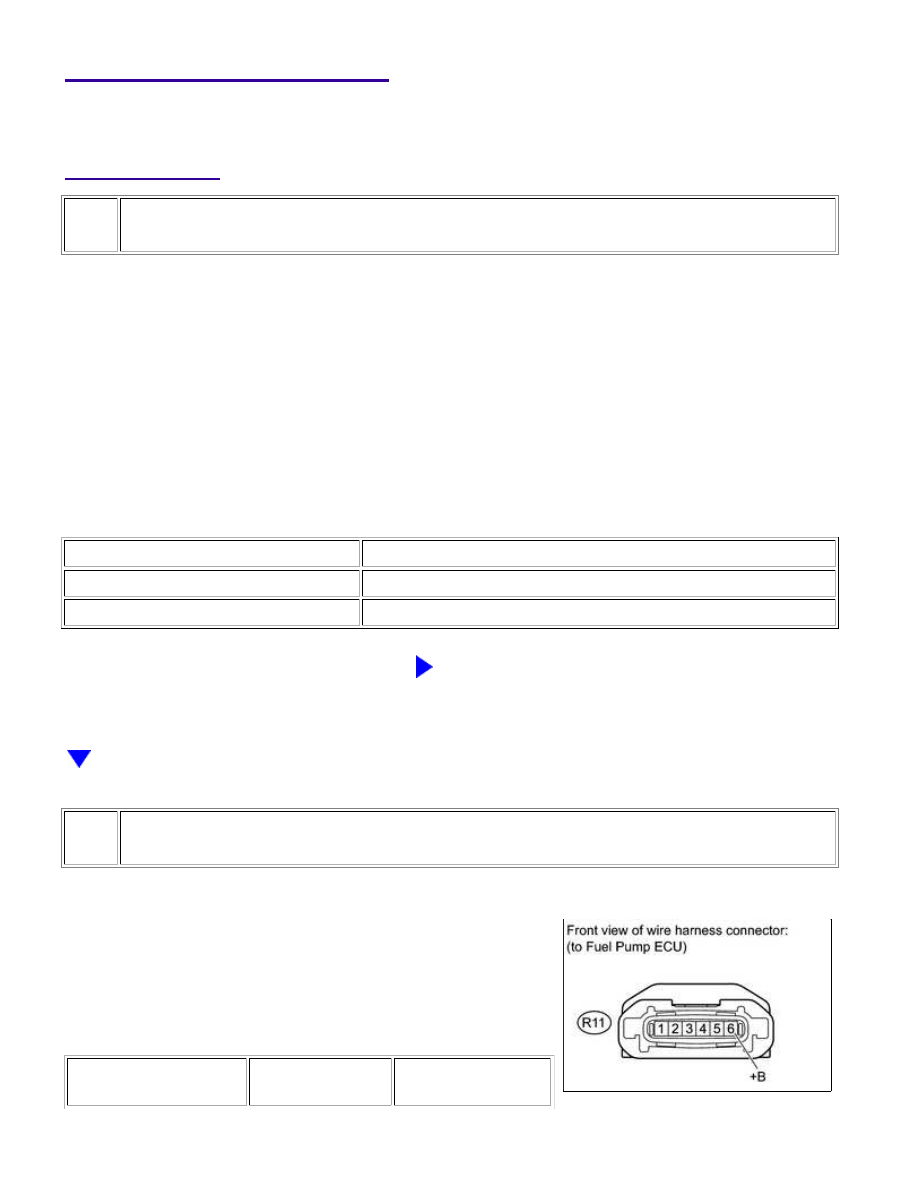

INSPECT FUEL PUMP ECU (POWER SOURCE VOLTAGE)

(a) Disconnect the fuel pump ECU connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION
