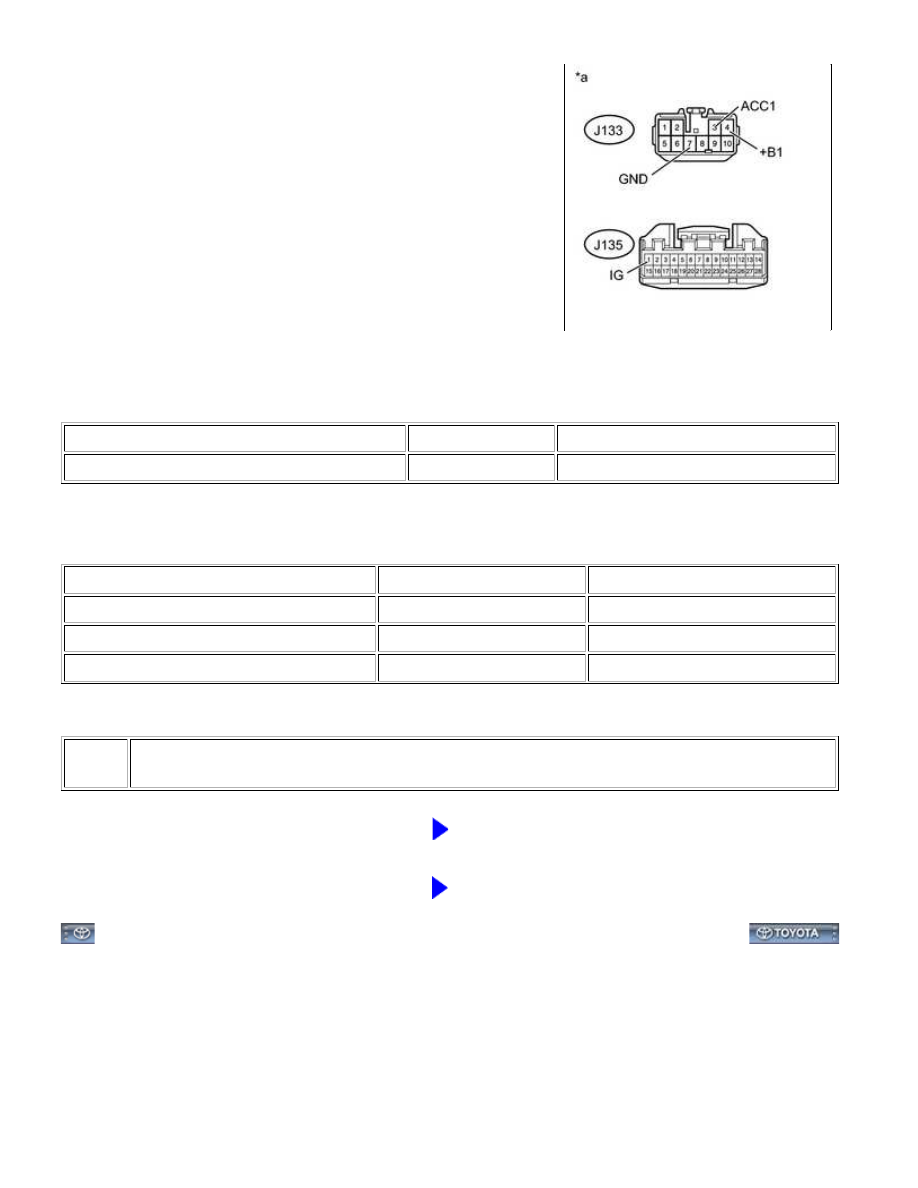

(a) Disconnect the navigation receiver assembly connectors.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J133-7 (GND) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J133-4 (+B1) - Body ground

Always

11 to 14 V

J133-3 (ACC1) - Body ground

Ignition switch ACC

11 to 14 V

J135-1 (IG) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

NAVIGATION: NAVIGATION SYSTEM: Navigation Receiver Assemb...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000004UDI00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR MAIN SWITCH: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

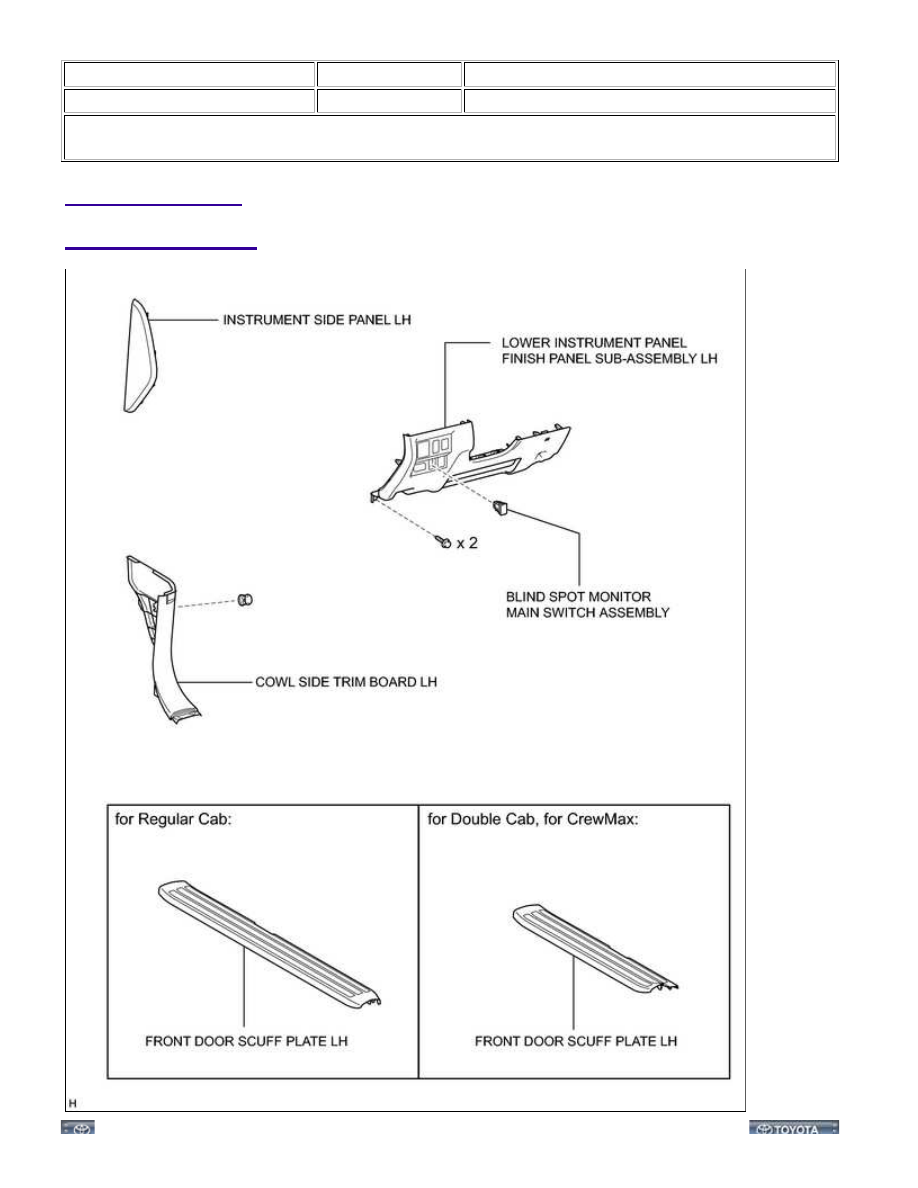

COMPONENTS

ILLUSTRATION

PARK ASSIST / MONITORING: BLIND SPOT MONITOR MAIN S...

PARK ASSIST / MONITORING: BLIND SPOT MONITOR MAIN S...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000004UDJ00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR MAIN SWITCH: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

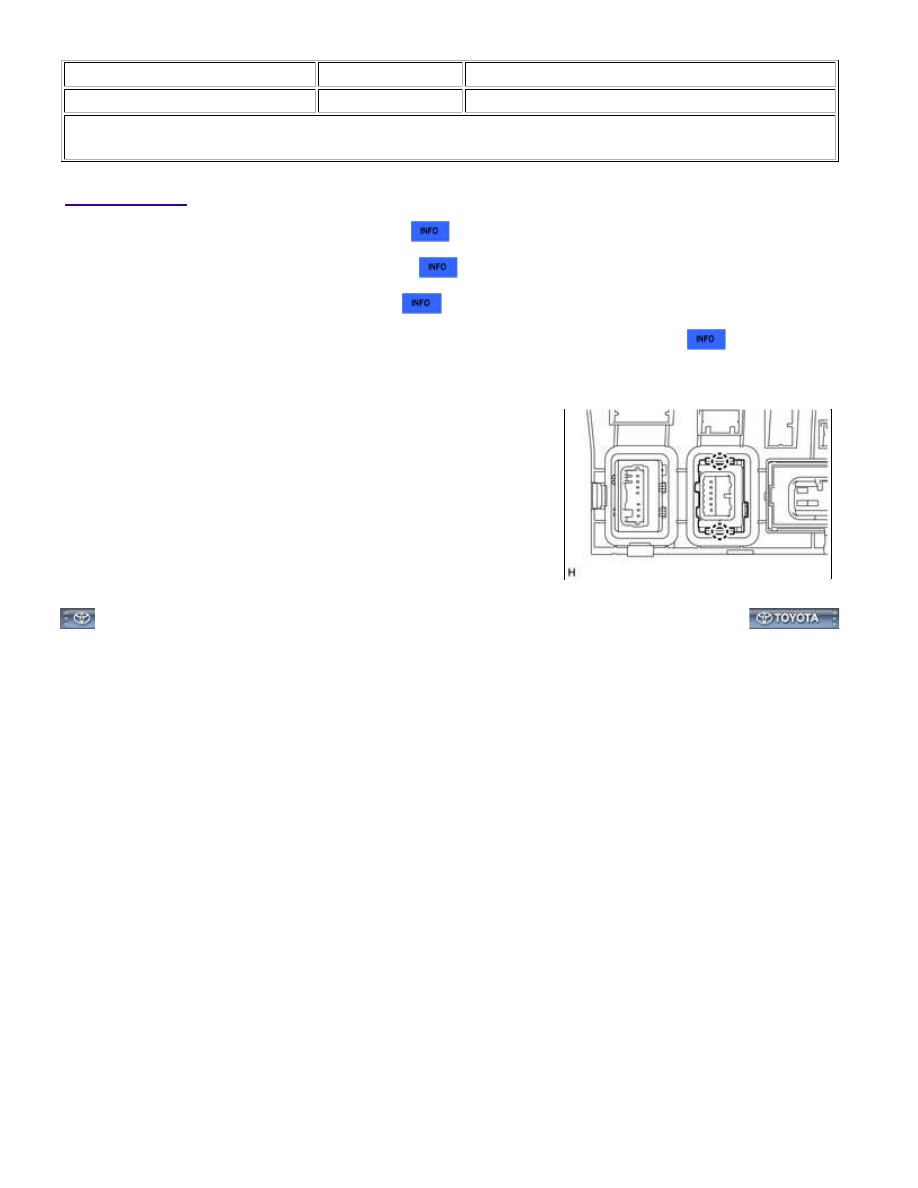

REMOVAL

1. REMOVE INSTRUMENT SIDE PANEL LH

2. REMOVE FRONT DOOR SCUFF PLATE LH

3. REMOVE COWL SIDE TRIM BOARD LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE BLIND SPOT MONITOR MAIN SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the blind spot monitor main

switch assembly.
