Toyota Tundra (2015 year). Manual - part 120

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002EBY05NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Microphone Circuit between Microphone and Navigation Receiver

Assembly; 2015 MY Tundra [08/2014 -        ]

Microphone Circuit between Microphone and Navigation Receiver Assembly

DESCRIPTION

This circuit sends a microphone signal from the telephone microphone assembly to the navigation receiver

assembly.

It also supplies power from the navigation receiver assembly to the telephone microphone assembly.

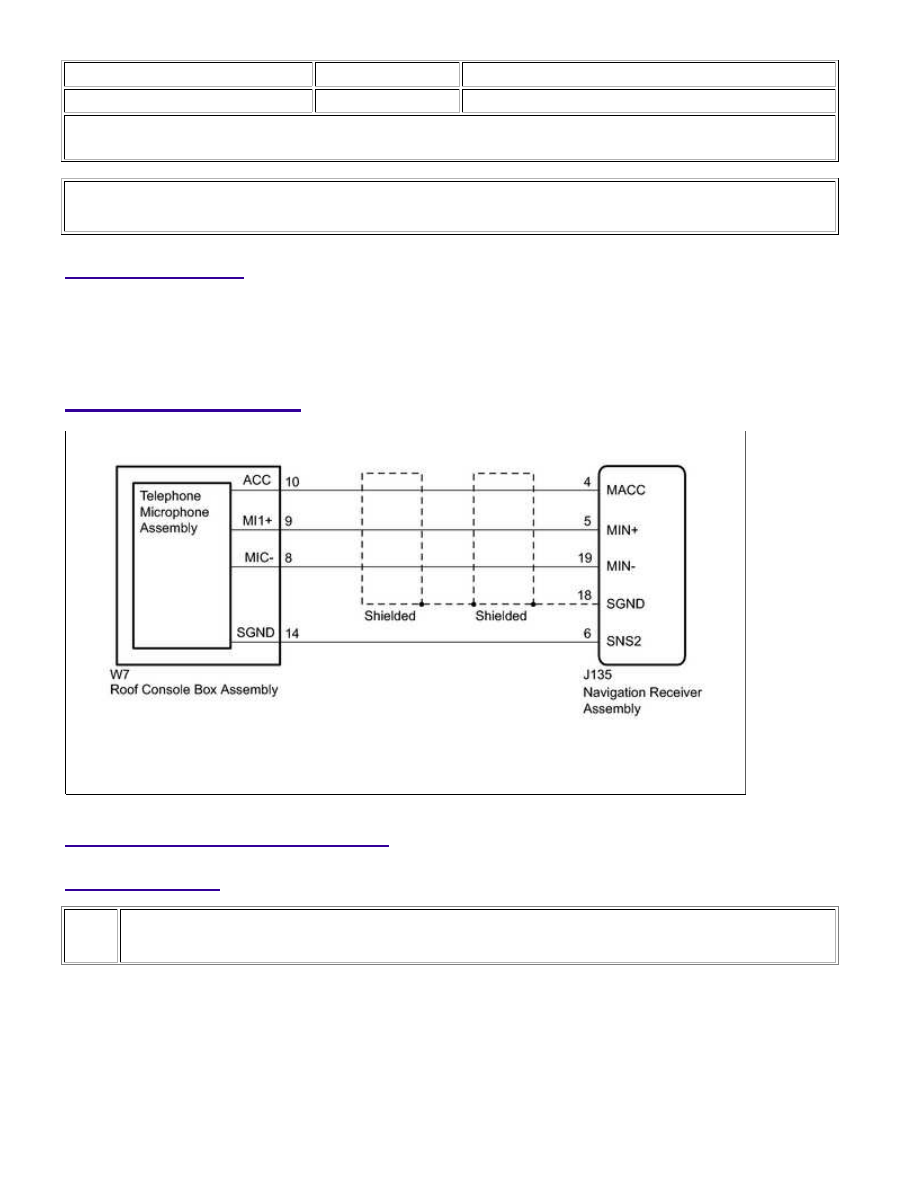

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK NAVIGATION RECEIVER ASSEMBLY

NAVIGATION: NAVIGATION SYSTEM: Microphone Circuit between...

A

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J135-19 (MIN-) - Body ground

Always

Below 1 Ω

J135-18 (SGND) - Body ground

Always

Below 1 Ω

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J135-4 (MACC) - Body ground

Ignition switch ACC

4.75 to 5.25 V

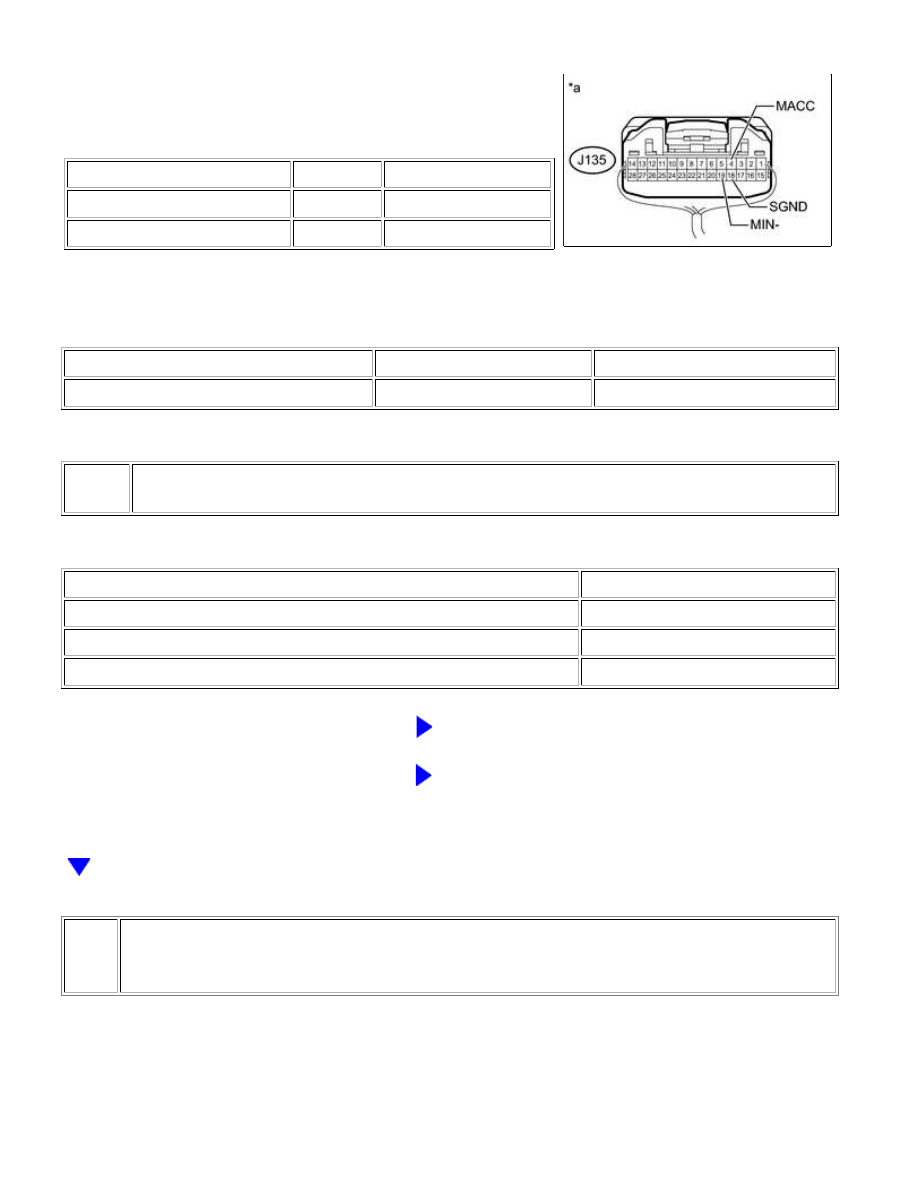

Text in Illustration

*a

Component with harness connected

(Navigation Receiver Assembly)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPLACE NAVIGATION RECEIVER ASSEMBLY

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - ROOF
CONSOLE BOX ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

Standard Resistance:

NAVIGATION: NAVIGATION SYSTEM: Microphone Circuit between...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J135-4 (MACC) - W7-10 (ACC)

Always

Below 1 Ω

J135-5 (MIN+) - W7-9 (MI1+)

Always

Below 1 Ω

J135-19 (MIN-) - W7-8 (MIC-)

Always

Below 1 Ω

J135-6 (SNS2) - W7-14 (SGND)

Always

Below 1 Ω

J135-4 (MACC) - Body ground

Always

10 kΩ or higher

J135-5 (MIN+) - Body ground

Always

10 kΩ or higher

J135-19 (MIN-) - Body ground

Always

10 kΩ or higher

J135-18 (SGND) - Body ground

Always

10 kΩ or higher

J135-6 (SNS2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK TELEPHONE MICROPHONE ASSEMBLY

(a) Replace the telephone microphone assembly with a known good one



.

(b) Check if the same problem occurs again.

OK:

Malfunction disappears.

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

OK

END (TELEPHONE MICROPHONE ASSEMBLY IS

DEFECTIVE)

NAVIGATION: NAVIGATION SYSTEM: Microphone Circuit between...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000004F1A00HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Stereo Component Amplifier Power Source Circuit; 2015 MY Tundra

[08/2014 -        ]

Stereo Component Amplifier Power Source Circuit

DESCRIPTION

This circuit provides power to the stereo component amplifier assembly.

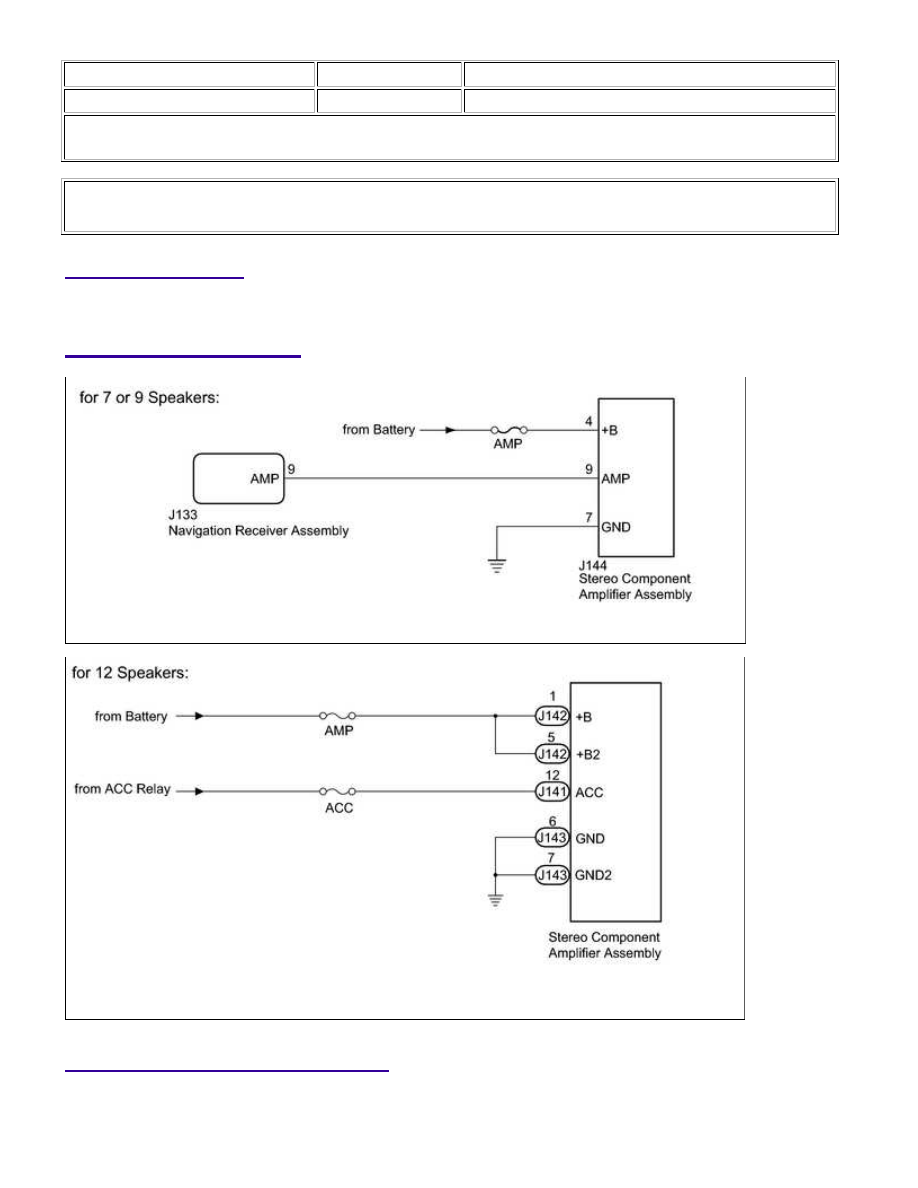

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

NAVIGATION: NAVIGATION SYSTEM: Stereo Component Amplifier...
