NOTICE:

After turning ignition switch off, waiting time may be required before disconnecting the cable from the

negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative
(-) battery terminal notices before proceeding with work



.

HINT:

Read freeze frame data using a Techstream. Freeze frame data record the engine condition when

malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

PROCEDURE

1.

CHECK FOR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Turn the ignition switch off and turn the Techstream off.

(f) Disconnect the Techstream.

(g) Disconnect the cable from the negative (-) battery terminal and wait for 1 minute.

(h) Connect the cable to the negative (-) battery terminal.

(i) Connect the Techstream to the DLC3.

(j) Turn the ignition switch to ON.

(k) Turn the Techstream on.

(l) Wait for 16 seconds or more.

(m) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(n) Read DTCs.

OK:

P060E is not present.

NG

REPLACE ECM

OK

CHECK FOR INTERMITTENT PROBLEMS

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P060E; Interna...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000TA01H6X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0617; Starter Relay Circuit High; 2015 MY Tundra

[08/2014 -        ]

DTC

P0617

Starter Relay Circuit High

DESCRIPTION

in the STA circuit. The ECM then illuminates the MIL and stores the DTC.

This monitor runs when the vehicle is driven at 20 km/h (12.4 mph) or more for over 20 seconds.

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0617

When conditions (a), (b) and (c) met, positive (+B) battery voltage

(a) Vehicle speed 20 km/h (12.4 mph) or more

(b) Engine speed 1000 rpm or more

(c) STA signal ON

Park/Neutral Position

(PNP) switch

Starter relay circuit

Ignition switch

assembly

ECM

MONITOR STRATEGY

Related DTCs

P0617: Starter signal

Required Sensors/Components (Main)

ST relay, PNP switch and ignition switch

Required Sensors/Components (Related)

Vehicle Speed Sensor (VSS), Crankshaft Position (CKP) sensor

Duration

20 seconds

MIL Operation

Immediate

TYPICAL ENABLING CONDITIONS

Monitor runs whenever following DTCs not present

None

Battery voltage

10.5 V or more

Vehicle speed

20 km/h (12.43 mph) or more

Engine speed

1000 rpm or more

TYPICAL MALFUNCTION THRESHOLDS

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0617; Starter...

Starter signal

ON

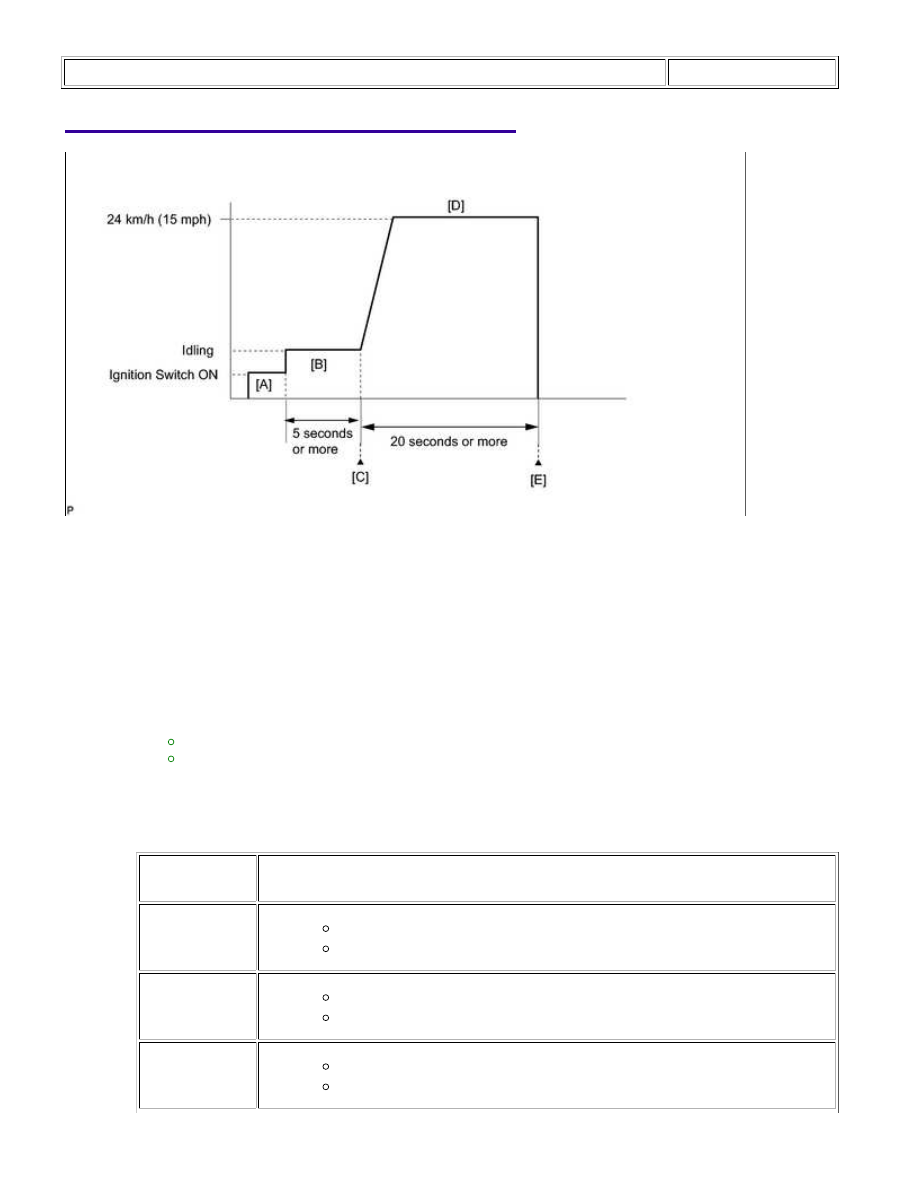

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear the DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on [A].

5.

Idle the engine for 5 seconds or more [B].

6.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [C].

7.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P0617.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

11.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0617; Starter...

TESTER

DISPLAY

DESCRIPTION

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [D] and [E].

Drive the vehicle at 24 km/h (15 mph) or more for 20 seconds or more [D].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

12.

Check the DTC judgment result [E].

13.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

14.

WIRING DIAGRAM

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0617; Starter...
