1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P050B; Cold St...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001EY9049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0550,P0552,P0553; Power Steering Pressure Sensor

Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

P0550

Power Steering Pressure Sensor Circuit

DTC

P0552

Power Steering Pressure Sensor / Switch Circuit Low Input

DTC

P0553

Power Steering Pressure Sensor / Switch Circuit High Input

DESCRIPTION

The power steering oil pressure sensor is turned ON when a power steering wheel load occurs by turning the

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0550

Power steering oil pressure sensor voltage less than 0.28 V,

or more than 4.9 V for 0.5 seconds while engine running.

(1 trip detection logic)

Open or short in power

steering oil pressure sensor

circuit

Power steering oil pressure

sensor

ECM

P0552

Power steering oil pressure sensor voltage less than 0.28 V

for 0.5 seconds while engine running.

(1 trip detection logic)

Open or short in power

steering oil pressure sensor

circuit

Power steering oil pressure

sensor

ECM

P0553

Power steering oil pressure sensor voltage more than 4.9 V

for 0.5 seconds while engine running.

(1 trip detection logic)

Open or short in power

steering oil pressure sensor

circuit

Power steering oil pressure

sensor

ECM

MONITOR DESCRIPTION

The ECM monitors the sensor voltage and uses this value to regulate the engine idling speed. When the sensor

output voltage deviates from the normal operating range, the ECM determines that there is a malfunction in the

power steering oil pressure sensor and stores a DTC.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0550,P0552,...

MONITOR STRATEGY

Related DTCs

P0550: Power steering pressure sensor range check (Chattering)

P0552: Power steering pressure sensor range check (Low Resistance)

P0553: Power steering pressure sensor range check (High Resistance)

Required sensors/Components (Main)

Power steering oil pressure sensor

Duration

0.5 seconds

MIL operation

Immediate

TYPICAL ENABLING CONDITIONS

Monitor runs whenever following DTCs not present

None

Starter

OFF

Time after starter signal ON to OFF

2 seconds or more

TYPICAL MALFUNCTION THRESHOLDS

P0550

Power steering oil pressure sensor voltage

Less than 0.28 V, or more than 4.9 V

P0552

Power steering oil pressure sensor voltage

Less than 0.28 V

P0553

Power steering oil pressure sensor voltage

More than 4.9 V

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

Start the engine.

6.

Idle the engine for 5 seconds [A].

7.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [B].

8.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

9.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

10.

Input the DTC: P0550, P0552 or P0553.

11.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0550,P0552,...

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows INCOMPLETE or N/A, perform steps [A] through [B] again.

12.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

13.

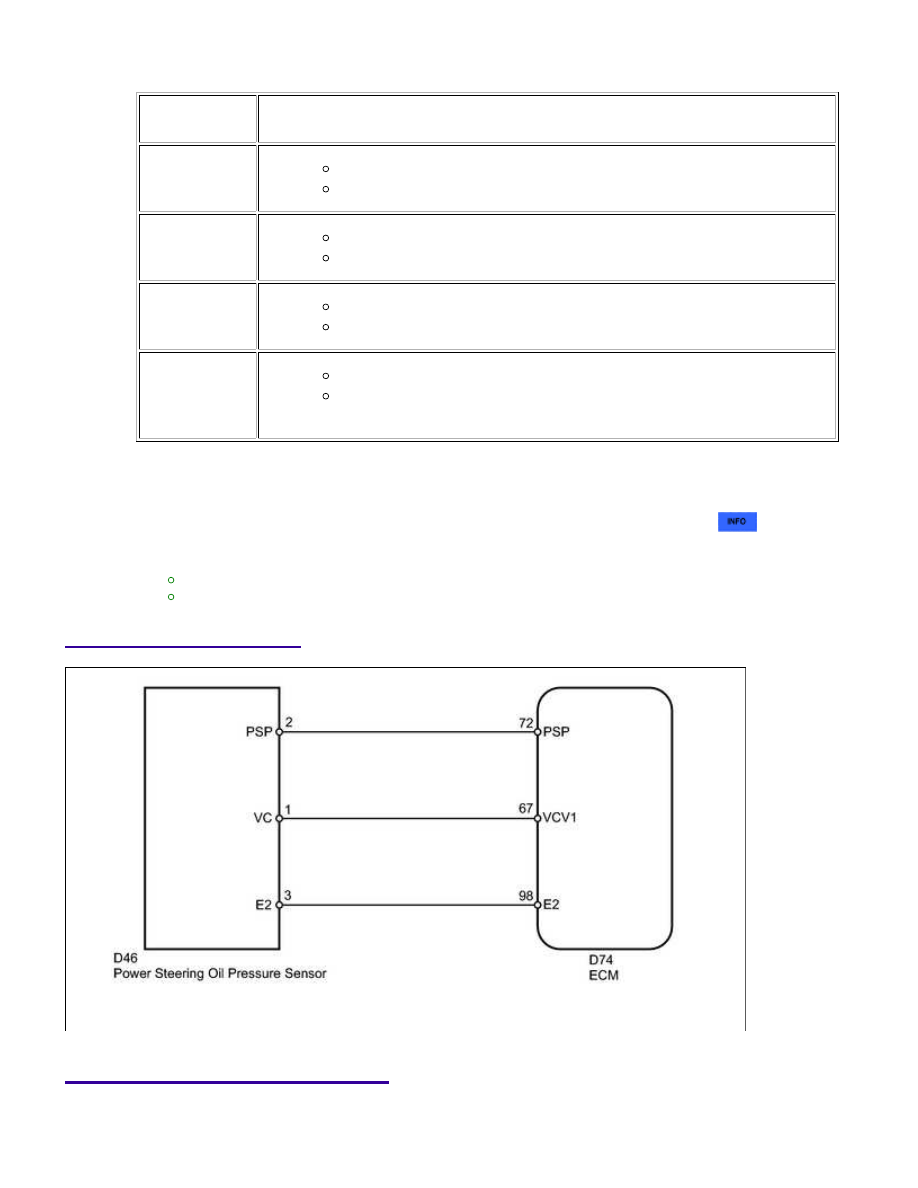

WIRING DIAGRAM
