3.

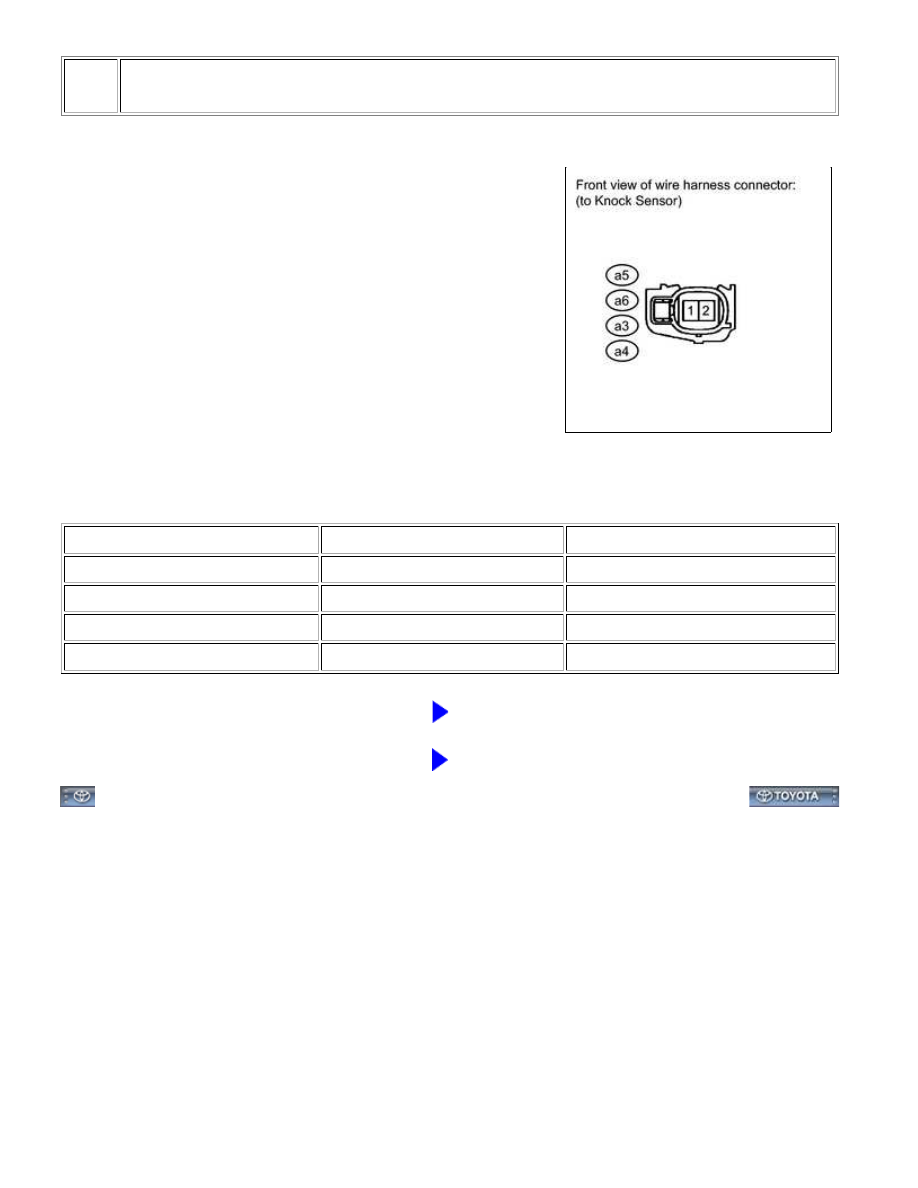

INSPECT ECM

(a) Disconnect the knock sensor connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

a5-1 - a5-2

Ignition switch ON

4.5 to 5.5 V

a6-1 - a6-2

Ignition switch ON

4.5 to 5.5 V

a3-1 - a3-2

Ignition switch ON

4.5 to 5.5 V

a4-1 - a4-2

Ignition switch ON

4.5 to 5.5 V

NG

REPLACE ECM

OK

CHECK FOR INTERMITTENT PROBLEMS

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0327,P0328,...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000TCW0ZQX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0335,P0337-P0339; Crankshaft Position Sensor "A"

Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

P0335

Crankshaft Position Sensor "A" Circuit

DTC

P0337

Crankshaft Position Sensor "A" Circuit Low Input

DTC

P0338

Crankshaft Position Sensor "A" Circuit High Input

DTC

P0339

Crankshaft Position Sensor "A" Circuit Intermittent

DESCRIPTION

cylinders, and uses the NE signal to detect the crankshaft position and engine rpm.

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0335

Either condition is met:

No crankshaft position (CKP) sensor signal to ECM

while cranking (1 trip detection logic)

No crankshaft position (CKP) sensor signal to ECM

Open or short in crankshaft

position (CKP) sensor circuit

Crankshaft position (CKP)

sensor

Crankshaft position (CKP)

sensor plate

ECM

P0337

Open or short in CKP sensor

circuit

CKP sensor

CKP sensor plate

ECM

P0338

Open or short in CKP sensor

circuit

CKP sensor

CKP sensor plate

ECM

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0335,P0337-...

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0339

Under conditions (a), (b) and (c), no CKP sensor signal to

ECM for 0.05 seconds or more (1 trip detection logic):

(a) Engine speed 1000 rpm or more

(b) Starter signal OFF

(c) 3 seconds or more have elapsed since starter signal

switched from ON to OFF

Open or short in CKP sensor

circuit

CKP sensor

CKP sensor plate

ECM

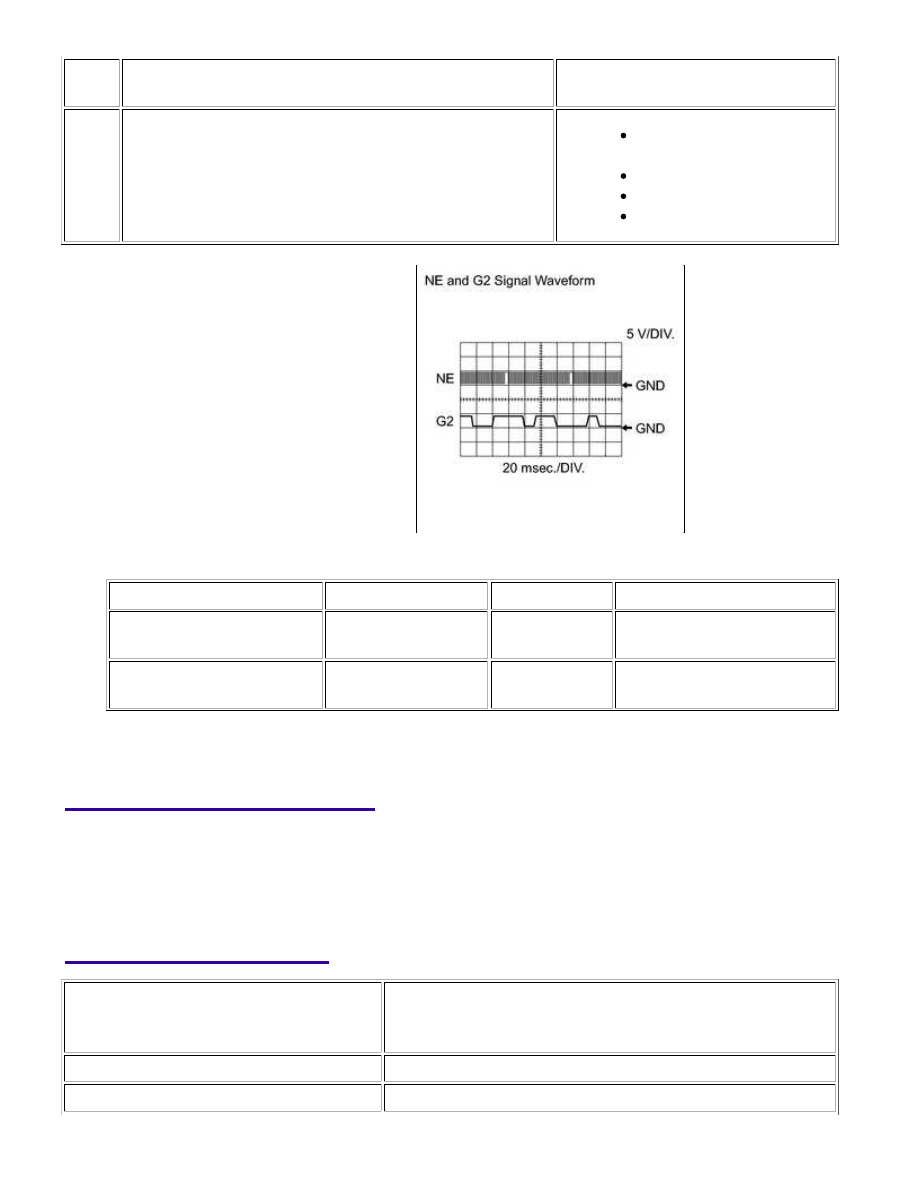

Reference: Inspection using an oscilloscope.

Standard:

TESTER CONNECTION

TOOL SETTING

CONDITION

SPECIFIED CONDITION

D74-110 (NE+) - D74-111

(NE-)

5 V/DIV., 20

msec./DIV.

Cranking or

idling

The correct waveform is as

shown

D74-90 (G2) - D74-89 (G2-)

5 V/DIV., 20

msec./DIV.

Cranking or

idling

The correct waveform is as

shown

HINT:

G2 is the camshaft position sensor signal, and NE is the crankshaft position sensor signal.

MONITOR DESCRIPTION

If there is no signal from the crankshaft position sensor despite the crankshaft revolving, the ECM interprets this

stores a DTC.

MONITOR STRATEGY

Related DTCs

P0335: Crankshaft position sensor range check/rationality

P0337: Crankshaft position sensor check (Low voltage)

P0338: Crankshaft position sensor check (High voltage)

Required sensors/Components (Main)

Crankshaft Position (CKP) sensor

Required sensors/Components (Related)

Camshaft position sensor

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0335,P0337-...

Duration

P0335: 4.7 seconds

P0337, P0338: 4 seconds

MIL operation

Immediate

TYPICAL ENABLING CONDITIONS

ALL

Monitor runs whenever following DTCs not present

None

P0335: Crankshaft Position Sensor Range Check

Case 1

Engine speed (Top dead center)

450 rpm or more

Engine speed (30°CA)

450 rpm or more

Starter

OFF

Time after starter turned from ON to OFF

3 seconds or more

CKP sensor voltage

0.3 to 4.7 V

Case 2

Starter

ON

Minimum battery voltage while starter ON

Below 11 V

CKP sensor voltage

0.3 to 4.7 V

P0337, P0338 Crankshaft Position Sensor Range Check (Low Voltage, High Voltage)

Battery voltage

8 V or higher

Engine switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

P0335 Crankshaft Position Sensor Range Check

Engine speed signal

No signal

P0337 Crankshaft Position Sensor Range Check (Low Voltage)

CKP sensor voltage

Less than 0.3 V

P0338 Crankshaft Position Sensor Range Check (High Voltage)
