OK

HINT:

Perform "Inspection After Repair" after replacing the heated oxygen sensor



.

NG

GO TO STEP 20

OK

REPLACE HEATED OXYGEN SENSOR

20.

INSPECT EGR VALVE ASSEMBLY

(a) Remove the EGR valve assembly



.

(b) Check if the EGR valve is stuck open.

OK:

EGR valve is tightly closed.

HINT:

Perform "Inspection After Repair" after replacing the EGR valve assembly or heated oxygen sensor



.

NG

REPLACE EGR VALVE ASSEMBLY

OK

REPLACE HEATED OXYGEN SENSOR

21.

CHECK FOR EXHAUST GAS LEAK

(a) Check for exhaust gas leak.

OK:

No gas leak.

HINT:

Perform "Inspection After Repair" after repairing or replacing the exhaust system



.

NG

REPAIR OR REPLACE EXHAUST GAS LEAK POINT

22.

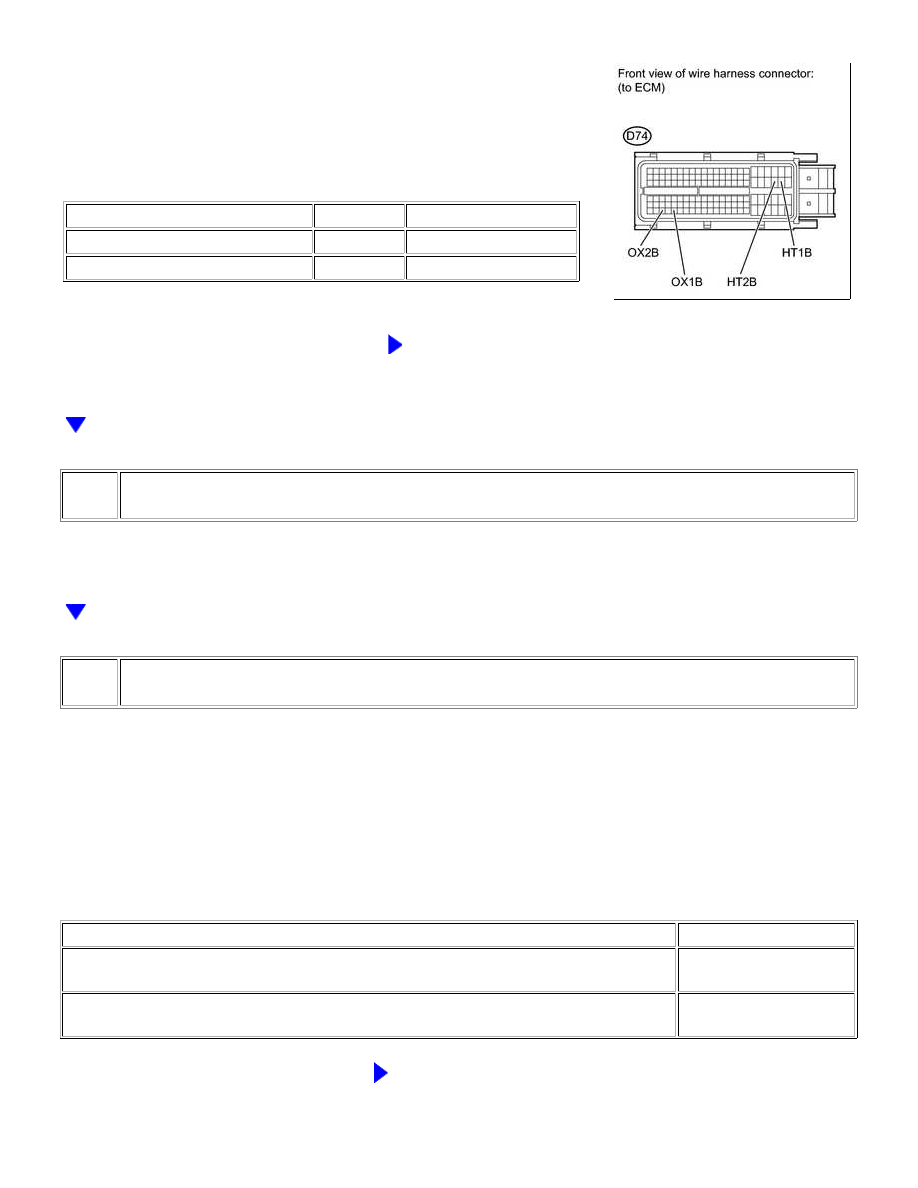

CHECK HARNESS AND CONNECTOR (CHECK FOR SHORT)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

OK

NEXT

(a) Turn the ignition switch off and wait for 5 minutes.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-45 (HT1B) - D74-114 (OX1B)

Always

10 kΩ or higher

D74-44 (HT2B) - D74-112 (OX2B)

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

23.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Perform the Confirmation Driving Pattern (P0139, P013A, P013C and P0159).

24.

READ DTC OUTPUT (DTC P0139, P013A, P013C OR P0159 IS OUTPUT AGAIN)

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

(d) Input DTCs: P0139, P013A, P013C or P0159.

(e) Check that the DTC monitor is NORMAL. If the DTC monitor is INCOMPLETE, perform the drive pattern increasing the

vehicle speed.

Result

RESULT

PROCEED TO

ABNORMAL

(DTC P0139, P013A, P013C or P0159 is output)

A

NORMAL

(DTC is not output)

B

B

CHECK FOR INTERMITTENT PROBLEMS

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

A

25.

PERFORM ACTIVE TEST USING TECHSTREAM (CONTROL THE EGR STEP POSITION)

(a) Connect the Techstream to the DLC3.

(b) Start the engine and warm it up until the engine coolant temperature reaches 75°C (167°F) or higher.

HINT:

When performing the Active Test, make sure the shift lever is in P or N.
The A/C switch and all accessory switches should be off.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the EGR Step Position.

(e) Confirm the Throttle Idle Position is ON and check the engine idling condition and MAP values in the Data List while

performing the Active Test.

HINT:

Do not leave the EGR valve open for 10 seconds or more during the Active Test.
Be sure to return the EGR valve to step 0 when the Active Test is completed.

OK:

MAP and idling condition change in response to EGR step position as follows.

Standard:

-

EGR STEP POSITION (ACTIVE TEST)

0 STEPS

0 TO 30 STEPS

Idling

condition

Steady idling

Idling changes from steady to rough idling or engine stall

MAP

(Data List)

20 to 40 kPa (150 to 300

mmHg)

MAP value is at least +10 kPa (75 mmHg) higher than when EGR valve is fully

closed

HINT:

Perform "Inspection After Repair" after replacing the heated oxygen sensor



.

NG

GO TO STEP 26

OK

REPLACE HEATED OXYGEN SENSOR

26.

INSPECT EGR VALVE ASSEMBLY

(a) Remove the EGR valve assembly



.

(b) Check if the EGR valve is stuck open.

OK:

EGR valve is tightly closed.

HINT:

Perform "Inspection After Repair" after replacing the EGR valve assembly or heated oxygen sensor



.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

NG

REPLACE EGR VALVE ASSEMBLY

OK

REPLACE HEATED OXYGEN SENSOR

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...
