COMPONENT OPERATING RANGE

ECT

ECT sensor value changes in accordance with actual ECT

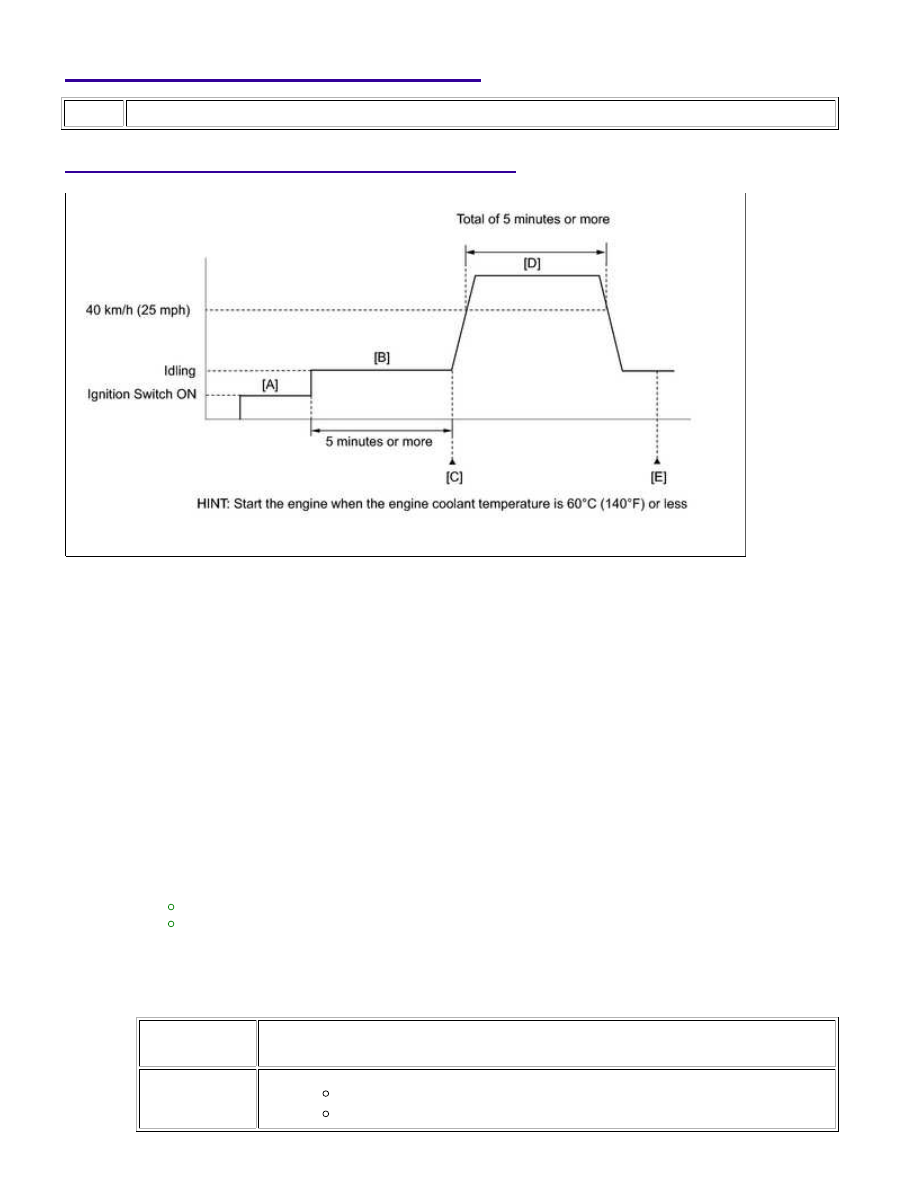

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Enter the following menu items: Powertrain / Engine and ECT / Data List / Coolant Temp.

3.

Check that the coolant temperature is 60°C (140°F) or less.

4.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

5.

Turn the ignition switch off and wait for at least 30 seconds.

6.

Turn the ignition switch to ON and turn the Techstream on [A].

7.

Start the engine and idle it for 5 minutes or more [B].

HINT:

If the engine coolant temperature does not change by 5°C (9°F) or higher, the ECT sensor is

malfunctioning. It is not necessary to continue this procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [C].

9.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

10.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

11.

Input the DTC: P0116.

12.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

13.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engine...

HINT:

If the judgment result shows INCOMPLETE or N/A, perform steps [D] and [E].

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

14.

Check the DTC judgment result again [E].

HINT:

If the judgment result shows INCOMPLETE or N/A, perform steps [D] and [E] again.

15.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

16.

INSPECTION PROCEDURE

HINT:

If DTC P0115, P0117, P0118 or P0125 is stored simultaneously with DTC P0116, the ECT sensor may have
an open or short circuit. Troubleshoot those DTCs first.
Read freeze frame data using the Techstream. Freeze frame data records the engine condition when
malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was
moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other
data from the time the malfunction occurred.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO DTC P0116)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs.

Result

RESULT

PROCEED TO

P0116 is output

A

P0116 and other DTCs are output

B

HINT:

If any DTCs other than P0116 are output, perform troubleshooting for those DTCs first.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engine...

A

B

GO TO DTC CHART

2.

INSPECT WATER INLET WITH THERMOSTAT SUB-ASSEMBLY

(a) Remove the water inlet with thermostat sub-assembly



.

80 to 84°C (176 to 183°F)

HINT:

In addition to the above check, confirm that the valve is completely closed when the temperature is below
the standard.

Perform "Inspection After Repair" after replacing the engine coolant temperature sensor



.

NG

REPLACE WATER INLET WITH THERMOSTAT

SUB-ASSEMBLY

OK

REPLACE ENGINE COOLANT TEMPERATURE

SENSOR

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0116; Engine...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000010BK0INX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P011B; Engine Coolant Temperature / Intake Air

Temperature Correlation; 2015 MY Tundra [08/2014 -        ]

DTC

P011B

Engine Coolant Temperature / Intake Air Temperature Correlation

DESCRIPTION

The engine has two temperature sensors, an Engine Coolant Temperature (ECT) sensor and an Intake Air

Temperature (IAT) sensor, to detect temperature while the engine is in operation. A thermistor, whose resistance

value varies according to temperature, is built into each sensor. When the temperature is low, the resistance of

the thermistor increases. When the temperature is high, the resistance drops. These variations in resistance are

transmitted to the ECM as voltage changes. Based on these temperature signals output from the sensors, the

ECM determines the fuel injection time and the ignition timing to control the engine.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P011B

a.

7 hours or more have elapsed from engine stop on the

previous trip.

b.

15 seconds after a cold engine start.

c.

The minimum Intake Air Temperature (IAT) after the engine

starts is higher than -10°C (14°F).

d.

The average Engine Coolant Temperature (ECT) before the

engine starts is higher than -10°C (14°F).

e.

f.

IAT

sensor

ECT

sensor

ECM
