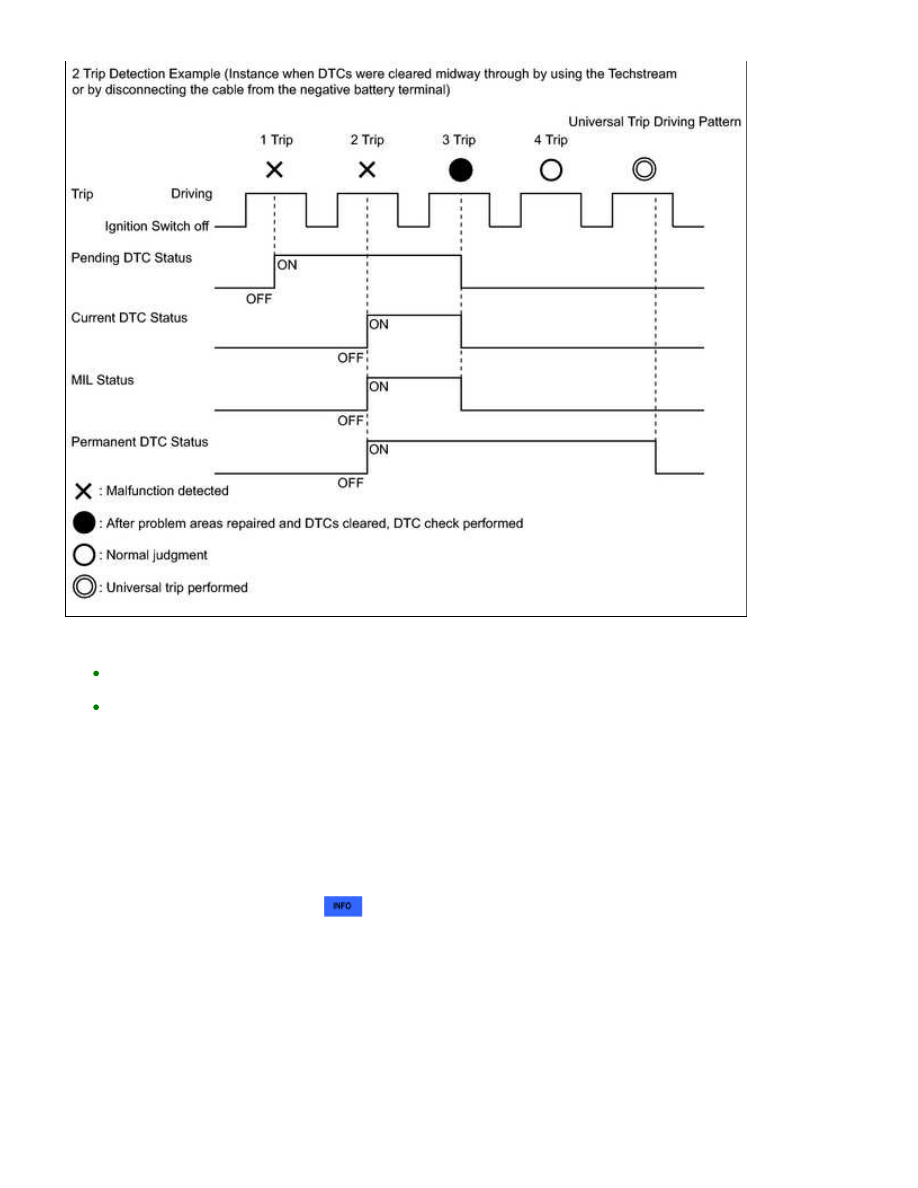

HINT:

Obtaining a normal judgment and performing a universal trip driving pattern can be done in the same
driving cycle or in different driving cycles.
It is unnecessary to obtain a normal judgment if the DTCs are misfire or fuel system DTCs.

1. CHECK DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check the DTC(s) and freeze frame data, and then write them down.

.

2. CLEAR DTC (Pending and Current DTC using Techstream)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Clear the DTCs.

3. CLEAR DTC (Pending and Current DTC without using Techstream)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: DTC CHECK ...

(2) Remove the EFI NO. 1 and ETCS fuses from the engine room relay block located inside the engine

compartment for more than 1 minute.

4. CLEAR PERMANENT DTC

HINT:

Even if the following procedure is not performed, permanent DTCs are cleared by obtaining a normal

judgment during 3 consecutive driving cycles.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Check if permanent DTCs are stored.

HINT:

If permanent DTCs are not output, it is not necessary to continue this procedure.

(f) Clear DTCs.

(g) Perform the respective confirmation driving patterns in order to obtain a normal judgment for the output

DTCs.

HINT:

Confirmation driving patterns do not need to be performed for misfire and fuel system DTCs.
For the confirmation driving pattern, refer to the procedures for the relevant DTC



.

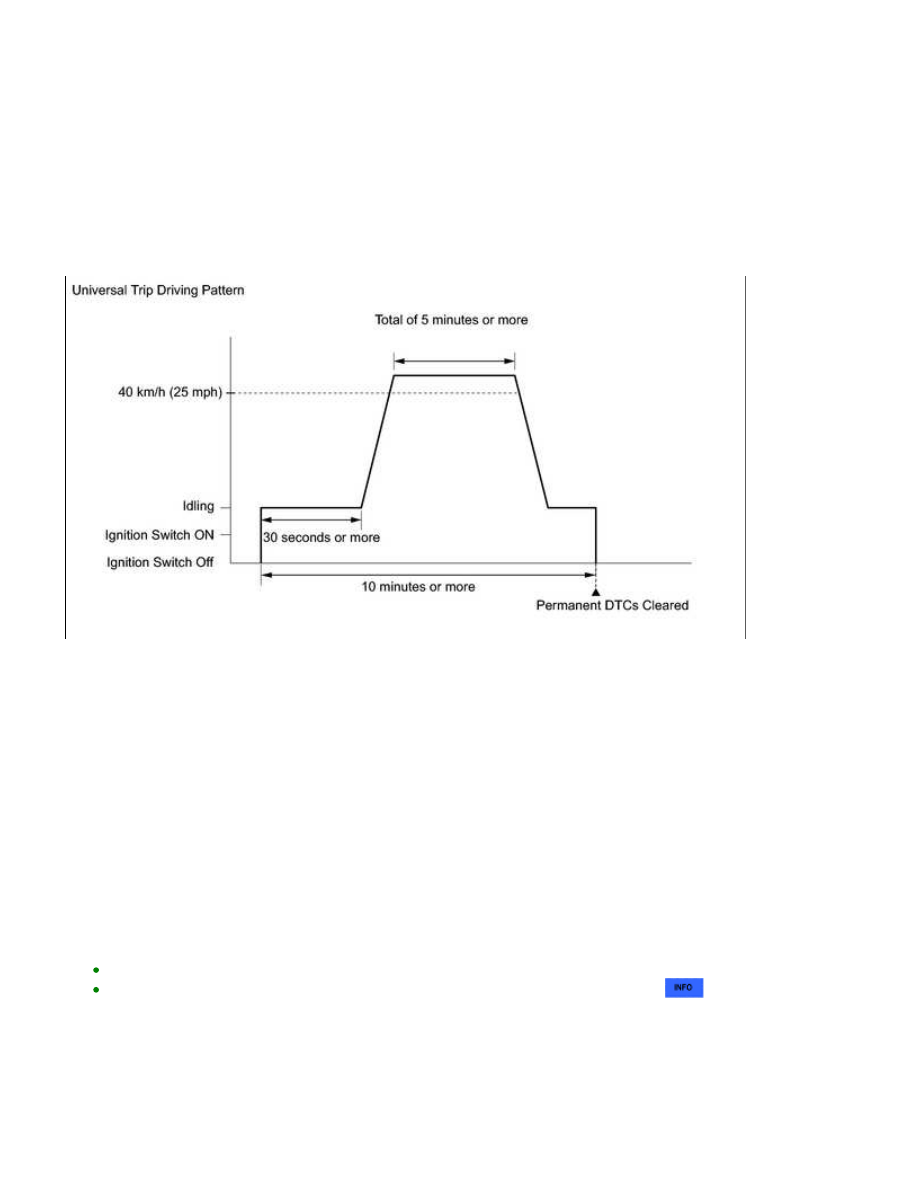

(h) Perform the universal trip.

HINT:

The driving pattern to obtain a normal judgment and the universal trip driving pattern can be performed

consecutively in the same driving cycle.

Idle the engine for 30 seconds or more.

1.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: DTC CHECK ...

It is possible to complete the drive pattern even if the vehicle decelerates to less than 40

Allow 10 minutes or more to elapse from the time the engine is started.

3.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Check that the permanent DTCs have been cleared.

HINT:

The permanent DTCs are cleared when the universal trip is completed.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: DTC CHECK ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000PDS138X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: FREEZE FRAME DATA; 2015 MY Tundra [08/2014 -

       ]

FREEZE FRAME DATA

1. DESCRIPTION

Freeze frame data records the engine conditions (fuel system, calculated load, engine coolant temperature,

fuel trim, engine speed, vehicle speed, etc.) when a malfunction is detected. When troubleshooting, it can

help determine if the vehicle was moving or stationary, whether the engine was warmed up or not,

whether the air-fuel ratio was lean or rich, and other data from the time the malfunction occurred.

HINT:

If it is impossible to duplicate the problem even though a DTC is detected, confirm the freeze frame

data.

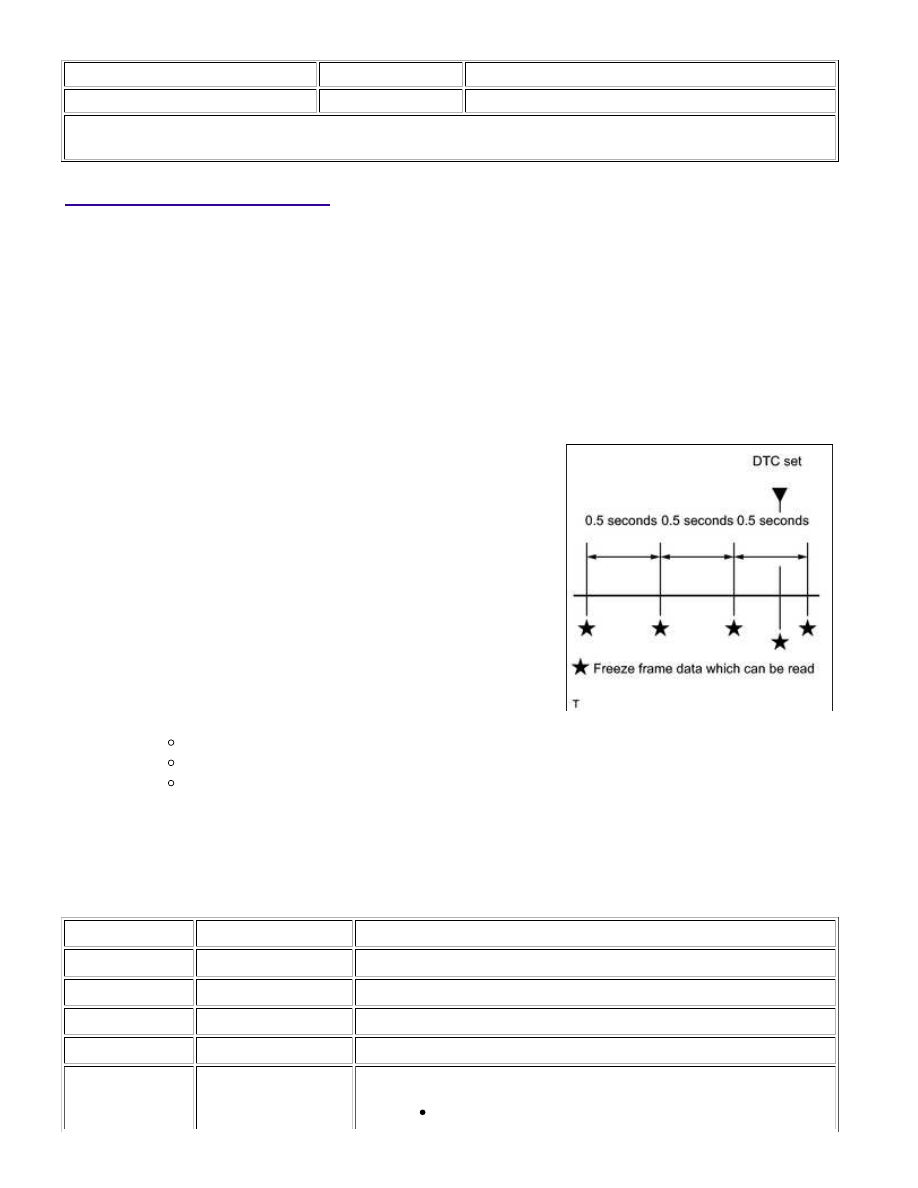

3 data sets before the DTC was stored.

1 data set when the DTC was stored.

1 data set after the DTC was stored.

temporary or not.

2. LIST OF FREEZE FRAME DATA

TESTER DISPLAY

MEASUREMENT ITEM

DIAGNOSTIC NOTE

Vehicle Speed

Vehicle speed

Speed indicated on speedometer.

Engine Speed

Engine speed

-

Calculate Load

Calculated load

Load calculated by ECM.

Vehicle Load

Vehicle load

-

MAF

Mass air flow volume

If approximately 0.0 gm/sec.:

Mass air flow meter power source circuit open or shorted.
