OK

NG

REPLACE SPIRAL CABLE SUB-ASSEMBLY

5.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - SPIRAL
CABLE SUB-ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

(b) Disconnect the J45 spiral cable sub-assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J135-23 (SWG) - J45-3 (EAU)

Always

Below 1 Ω

J135-23 (SWG) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

6.

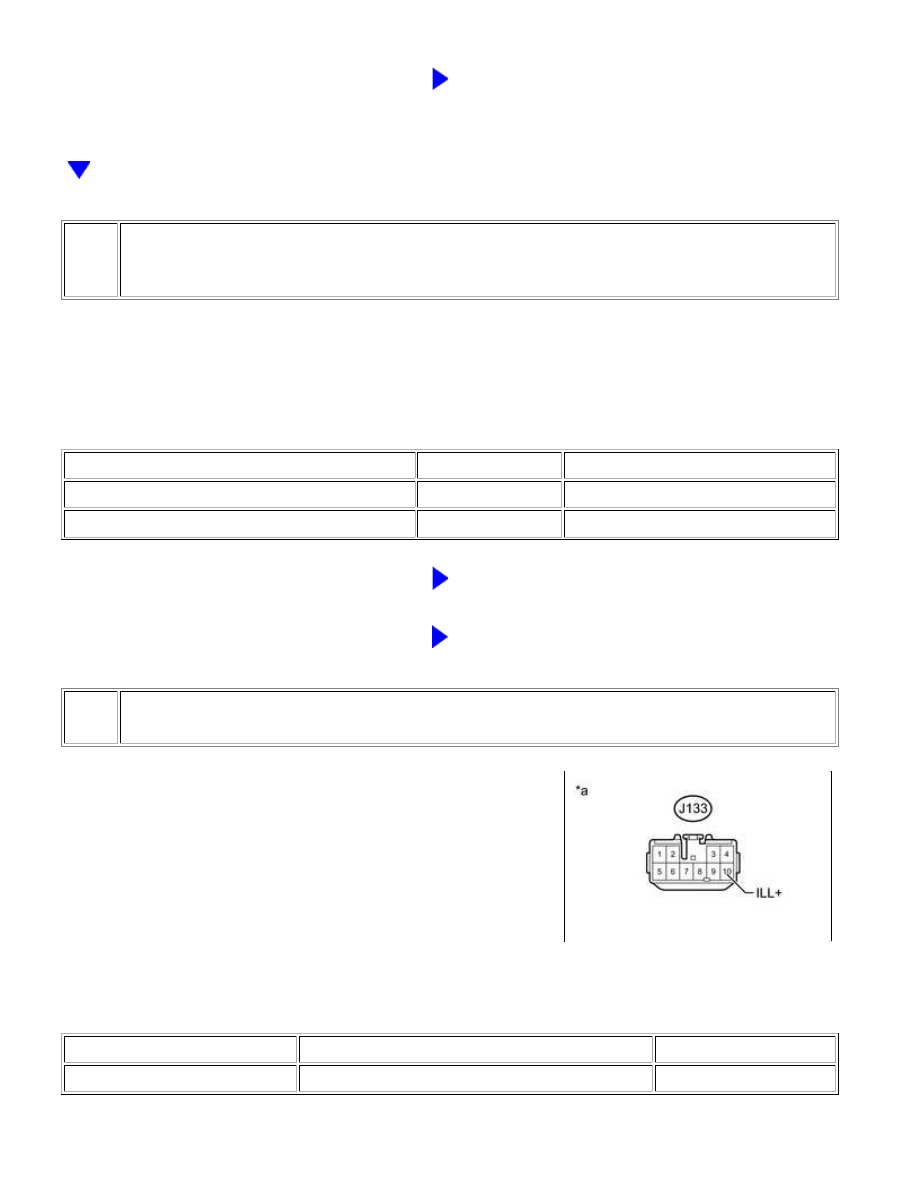

CHECK HARNESS AND CONNECTOR (ILLUMINATION SIGNAL)

(a) Disconnect the navigation receiver assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J133-10 (ILL+) - Body ground

Light control switch in the tail or head position

11 to 14 V

Text in Illustration

NAVIGATION: NAVIGATION SYSTEM: Illumination Circuit; 2015 ...

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

7.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY -
COMBINATION METER ASSEMBLY)

(a) Disconnect the J134 navigation receiver assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J134-5 (ILL-) - J28-22 (ILL-)

Always

Below 1 Ω

J134-5 (ILL-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

NAVIGATION: NAVIGATION SYSTEM: Illumination Circuit; 2015 ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000004QZQ00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Parking Brake Switch Circuit; 2015 MY Tundra [08/2014 -        ]

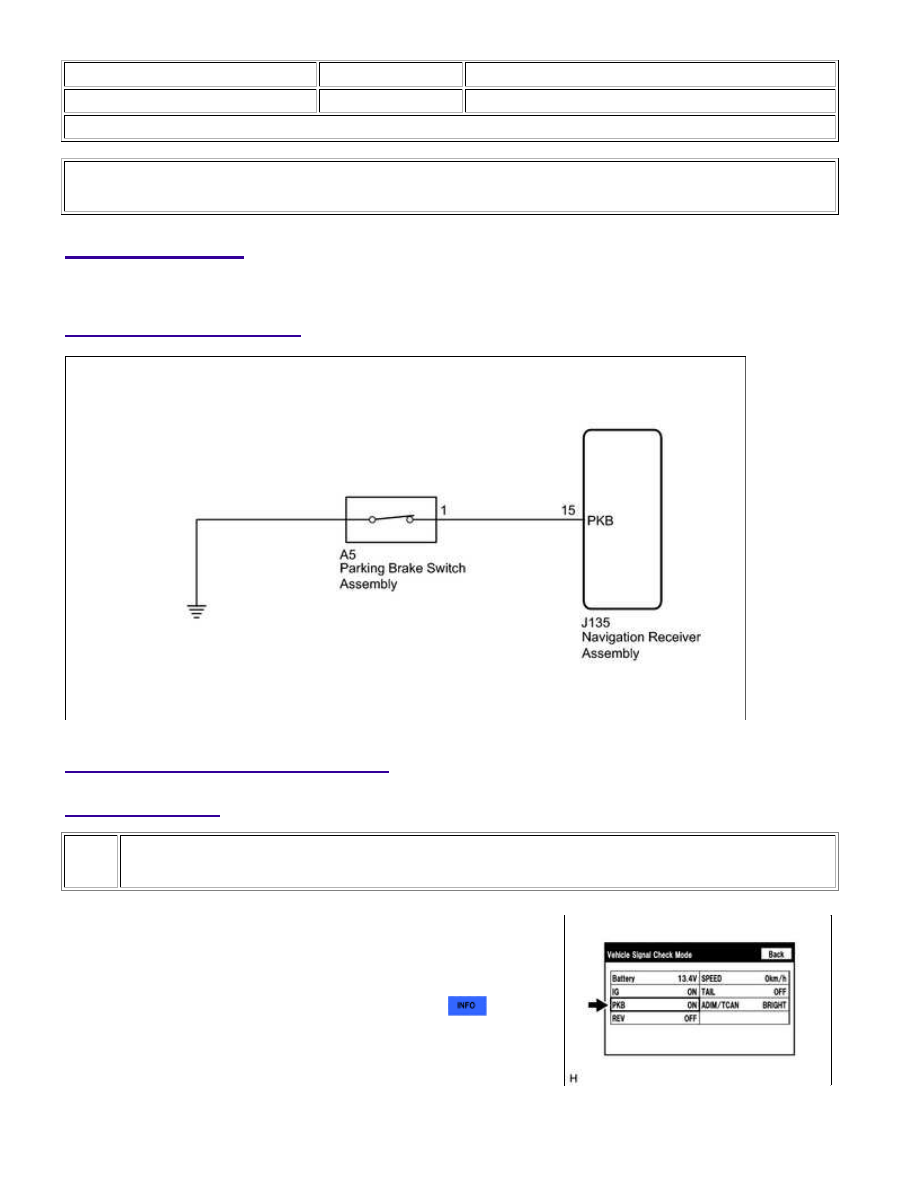

Parking Brake Switch Circuit

DESCRIPTION

This circuit includes the parking brake switch assembly and navigation receiver assembly.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK VEHICLE SIGNAL (OPERATION CHECK)

(a) Display the "Vehicle Signal Check Mode" screen



.

NAVIGATION: NAVIGATION SYSTEM: Parking Brake Switch Circuit...

OK

(b) Check that the display changes between ON and OFF according to the parking brake operation.

OK:

PARKING BRAKE CONDITION

DISPLAY

Applied

ON

Released

OFF

HINT:

This display is updated once per second. As a result, it is normal for the display to lag behind the actual

parking brake operation.

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER ASSEMBLY - PARKING
BRAKE SWITCH ASSEMBLY)

(a) Disconnect the J135 navigation receiver assembly connector.

(b) Disconnect the A5 parking brake switch assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J135-15 (PKB) - A5-1

Always

Below 1 Ω

J135-15 (PKB) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

INSPECT PARKING BRAKE SWITCH ASSEMBLY

(a) Remove the parking brake switch assembly



.

(b) Inspect the parking brake switch assembly



.

NG

REPLACE PARKING BRAKE SWITCH ASSEMBLY
