6.6 C

Doc ID: RM00000182J0QUX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: B15D3; Stereo Component Amplifier Disconnected; 2015 MY Tundra

[08/2014 -        ]

DTC

B15D3

Stereo Component Amplifier Disconnected

DESCRIPTION

The navigation receiver assembly and stereo component amplifier assembly are connected via AVC-LAN

communication.

When an AVC-LAN communication error occurs between the navigation receiver assembly and stereo component

amplifier assembly, this DTC will be stored.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B15D3

When either condition below is met:

Stereo component amplifier assembly is/was not

connected while the ignition switch is ACC or ON.

Communication between the master unit and the stereo

component amplifier assembly is not possible when the

engine is started.

Stereo component

amplifier assembly

Navigation receiver

assembly

Harness or connector

HINT:

Even if no fault is present, this DTC may be stored depending on the battery condition.
The navigation receiver assembly is the master unit.

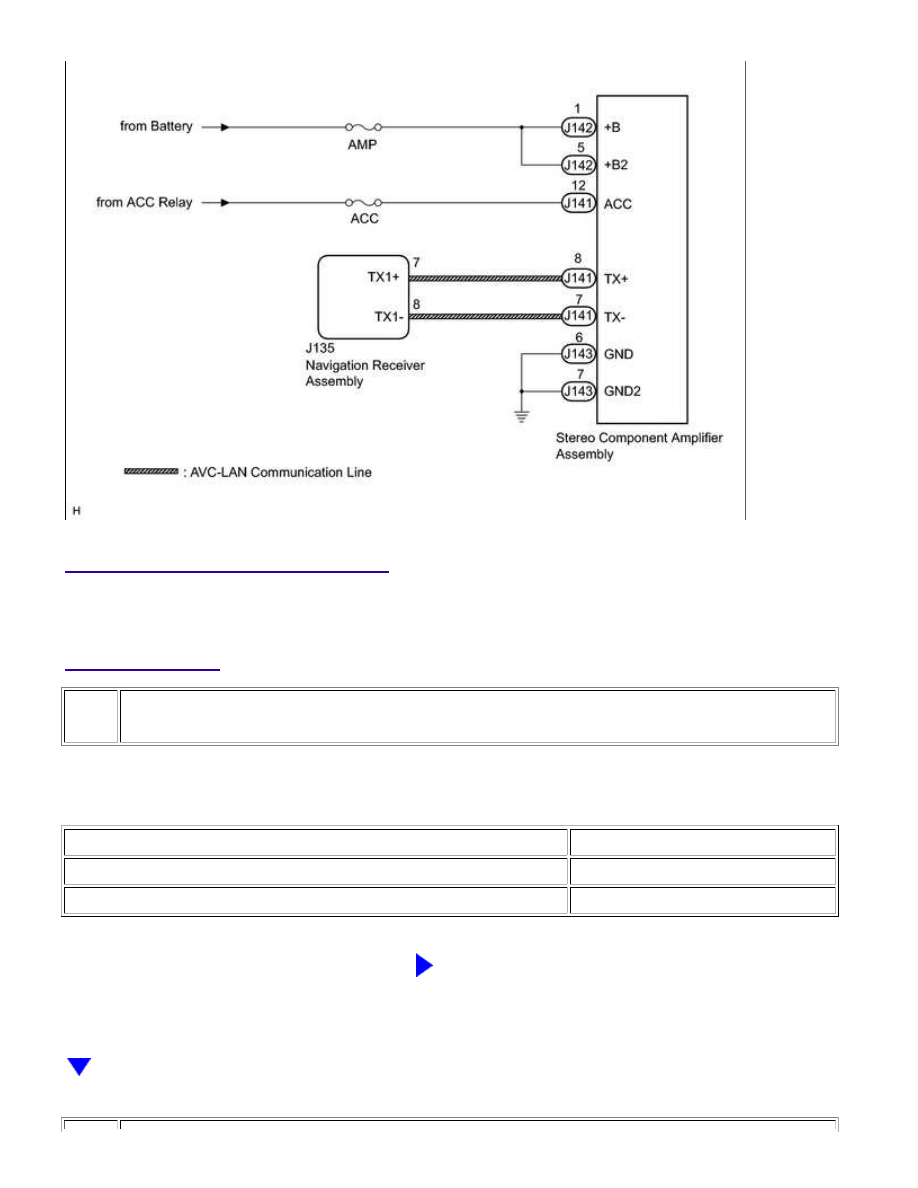

WIRING DIAGRAM

NAVIGATION: NAVIGATION SYSTEM: B15D3; Stereo Component ...

A

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK FOR DTC

RESULT

PROCEED TO

DTC B15C3 is not output.

A

DTC B15C3 is output.

B

B

GO TO DTC "B15C3" IN DIAGNOSTIC TROUBLE CODE

CHART

NAVIGATION: NAVIGATION SYSTEM: B15D3; Stereo Component ...

A

NEXT

2.

CHECK OPTIONAL COMPONENTS (INCLUDING ASSOCIATED WIRING)

(a) Check that optional components (including associated wiring) which generate radio waves are not

installed.

Result

RESULT

PROCEED TO

Optional components (including associated wiring) are installed.

A

Optional components (including associated wiring) are not installed.

B

HINT:

Electrical noise from radio waves generated by optional components or the wiring for those components
may affect AVC-LAN communication.
This DTC may be stored when an AVC-LAN communication error occurs due to electrical noise.

B

GO TO STEP 4

3.

REMOVE OPTIONAL COMPONENTS (INCLUDING ASSOCIATED WIRING)

(a) Remove optional components (including associated wiring).

NOTICE:

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Recheck for DTCs and check if the same DTC is output again



.

OK:

No DTCs are output.

NG

GO TO STEP 5

OK

END (COMMUNICATION MALFUNCTION DUE TO

NOISE)

NAVIGATION: NAVIGATION SYSTEM: B15D3; Stereo Component ...

OK

5.

CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER ASSEMBLY -
BATTERY AND BODY GROUND)

(a) Disconnect the stereo component amplifier assembly

connectors.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J143-6 (GND) - Body ground

Always

Below 1 Ω

J143-7 (GND2) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J142-1 (+B) - J143-6 (GND)

Always

11 to 14 V

J142-5 (+B2) - J143-6 (GND)

Always

11 to 14 V

J141-12 (ACC) - J143-6 (GND)

Ignition switch ACC

11 to 14 V

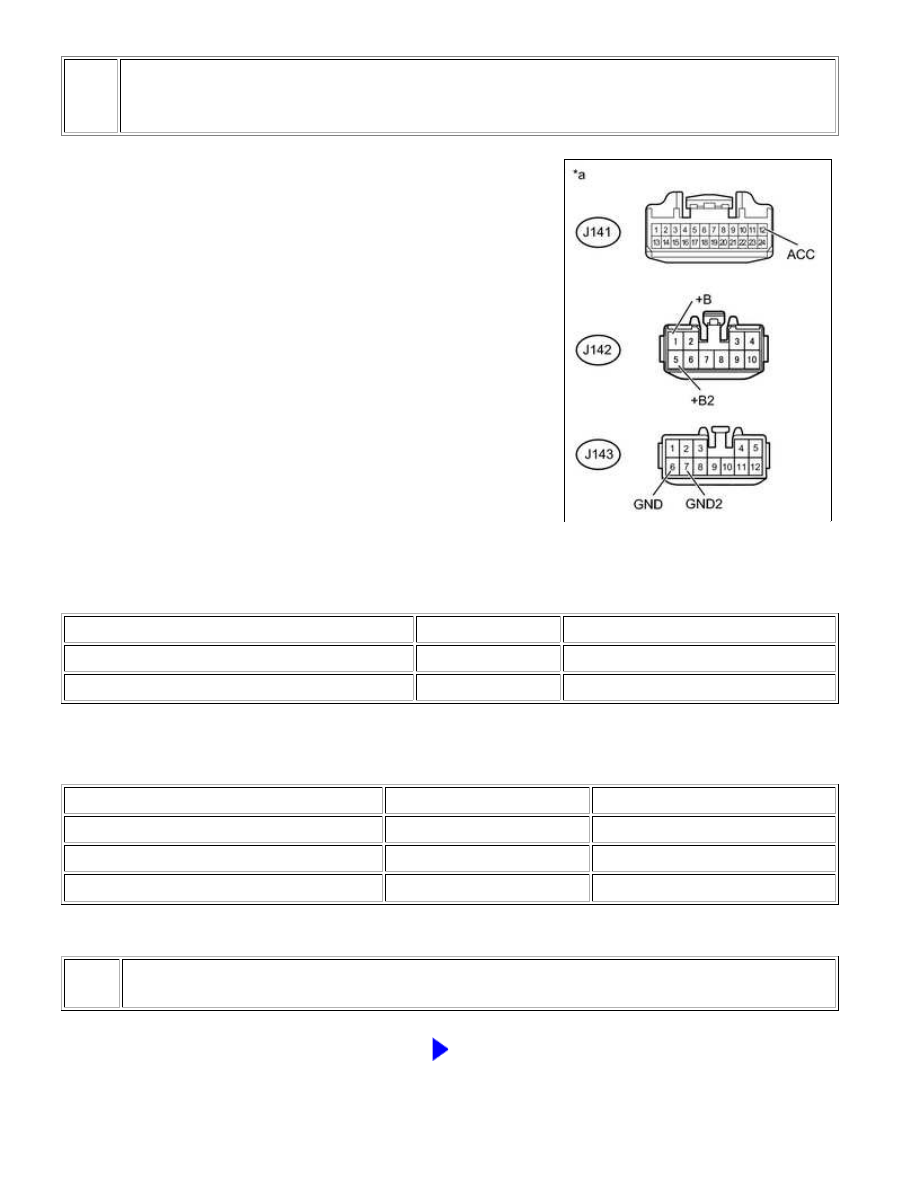

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR
