Toyota Tundra (2015 year). Manual - part 38

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000300P010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

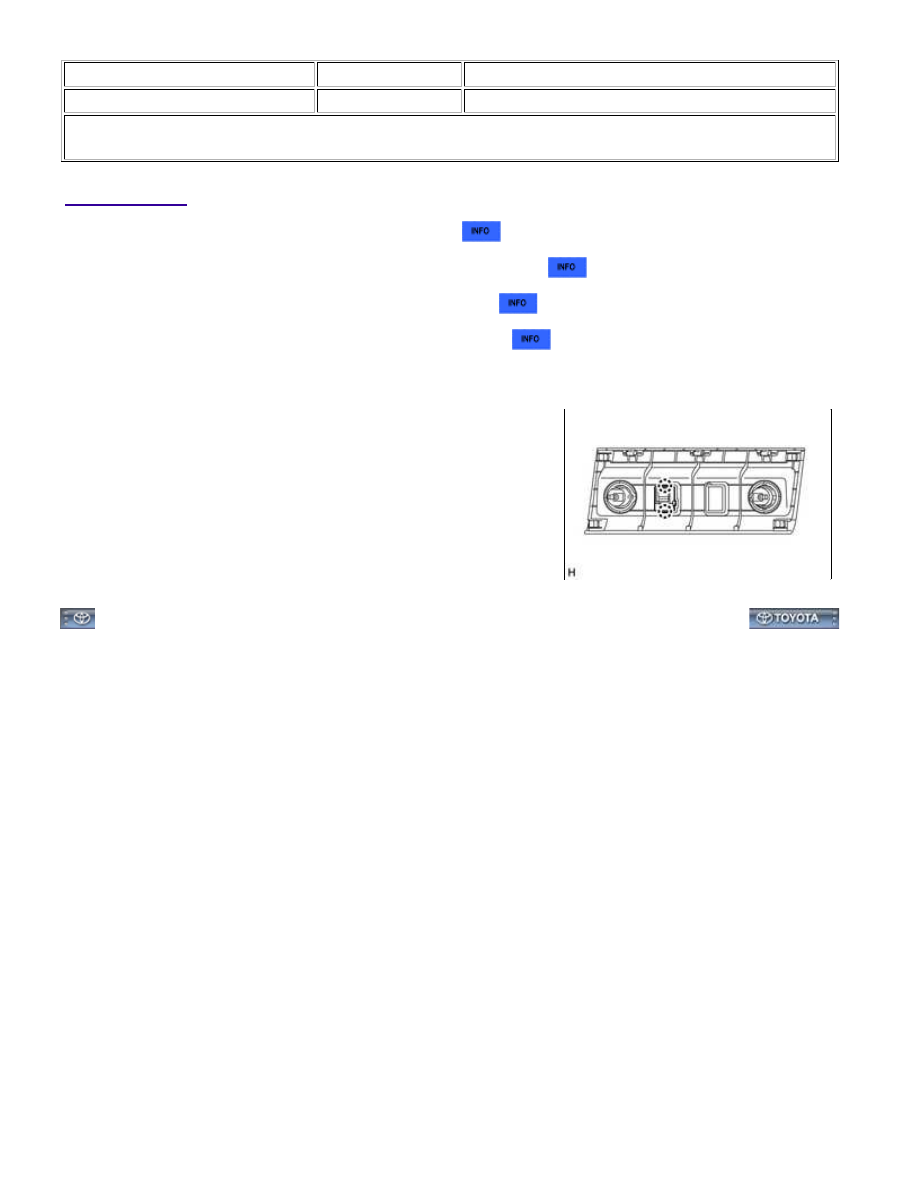

Title: AUDIO / VISUAL: STEREO JACK ADAPTER ASSEMBLY (for Floor Shift Type): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

2. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

3. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

4. REMOVE AIR CONDITIONING CONTROL ASSEMBLY

5. REMOVE NO. 1 STEREO JACK ADAPTER ASSEMBLY

(a) Detach the 2 claws and remove the No. 1 stereo jack adapter

assembly.

AUDIO / VISUAL: STEREO JACK ADAPTER ASSEMBLY (for Floor...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000300N010X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: STEREO JACK ADAPTER ASSEMBLY (for Floor Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 STEREO JACK ADAPTER ASSEMBLY

(a) Attach the 2 claws to install the No. 1 stereo jack adapter assembly.

2. INSTALL AIR CONDITIONING CONTROL ASSEMBLY

3. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

4. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

5. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

AUDIO / VISUAL: STEREO JACK ADAPTER ASSEMBLY (for Floor...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002UMQ03ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

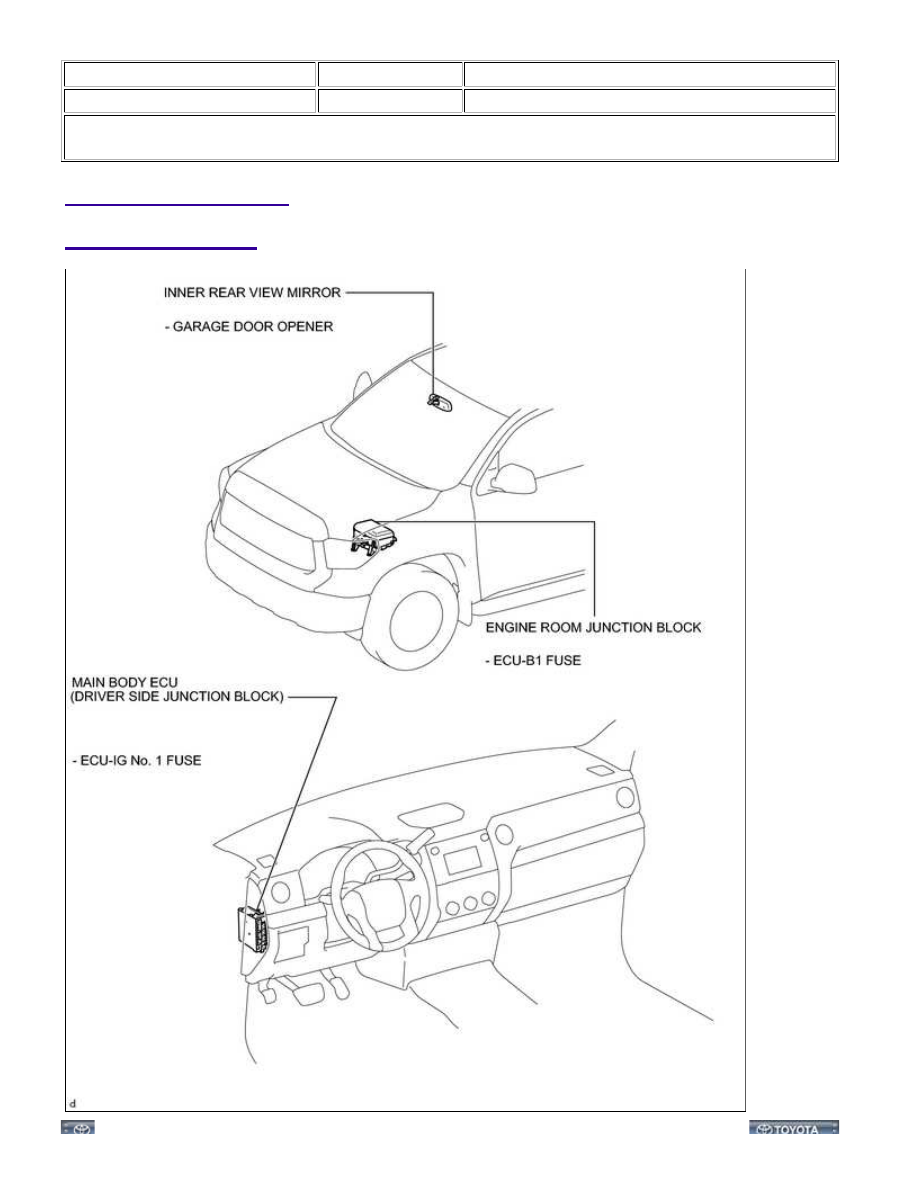

Title: GARAGE DOOR OPENER: GARAGE DOOR OPENER SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014

-        ]

PARTS LOCATION

ILLUSTRATION

GARAGE DOOR OPENER: GARAGE DOOR OPENER SYSTEM: P...

GARAGE DOOR OPENER: GARAGE DOOR OPENER SYSTEM: P...
