HINT:

Measure the resistance while lightly shaking the wire harness vertically and horizontally.

(2) Disconnect connector B and measure the resistance.

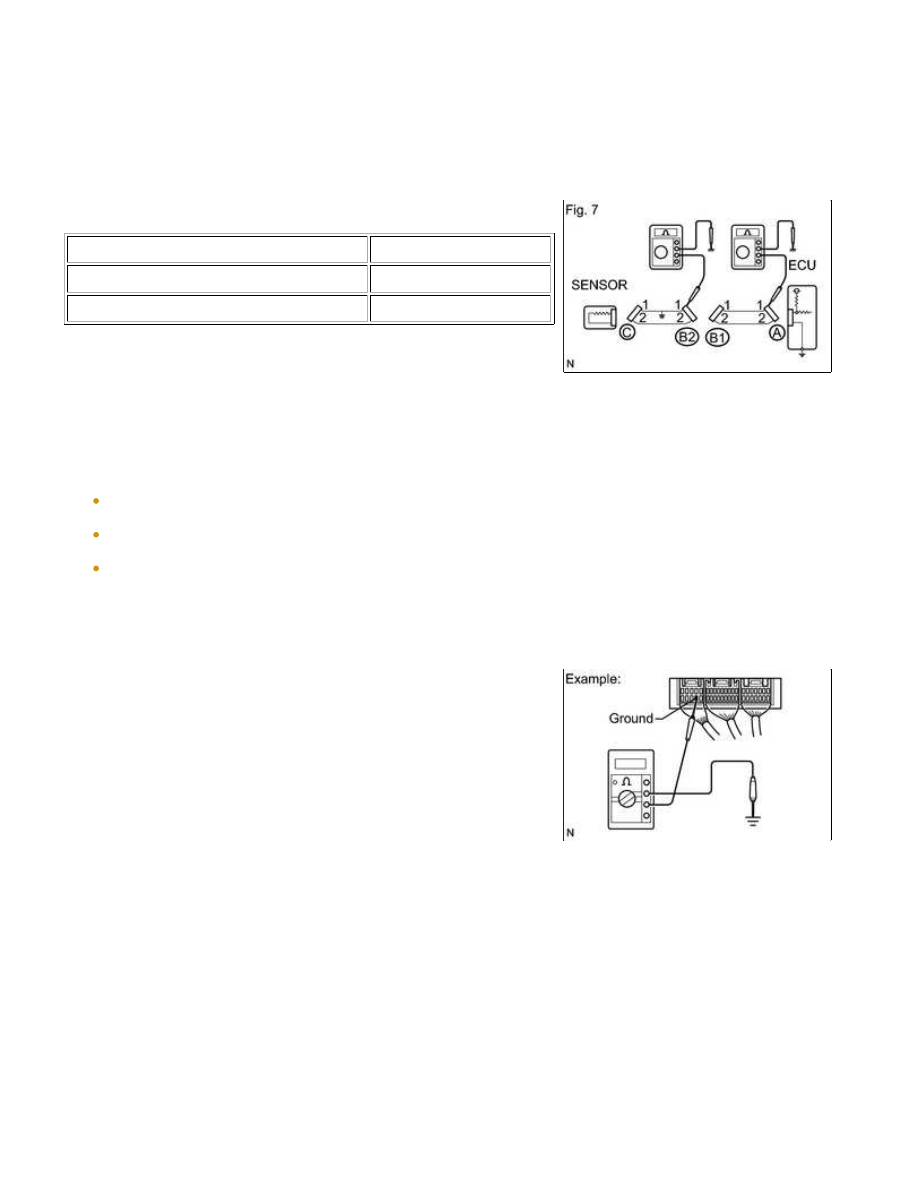

Standard resistance (Fig. 7):

TESTER CONNECTION

SPECIFIED CONDITION

Connector A terminal 1 - Body ground

10 kΩ or higher

Connector B2 terminal 1 - Body ground

Below 1 Ω

If the results match the examples above, a short circuit

4. CHECK AND REPLACE ECU

NOTICE:

Temporarily replace the ECU with a normally functioning one and check if the symptoms occur. If the

trouble symptoms disappear, replace the original ECU.

(1) Measure the resistance between the ECU ground terminal

and body ground.

Standard resistance:

Below 1 Ω

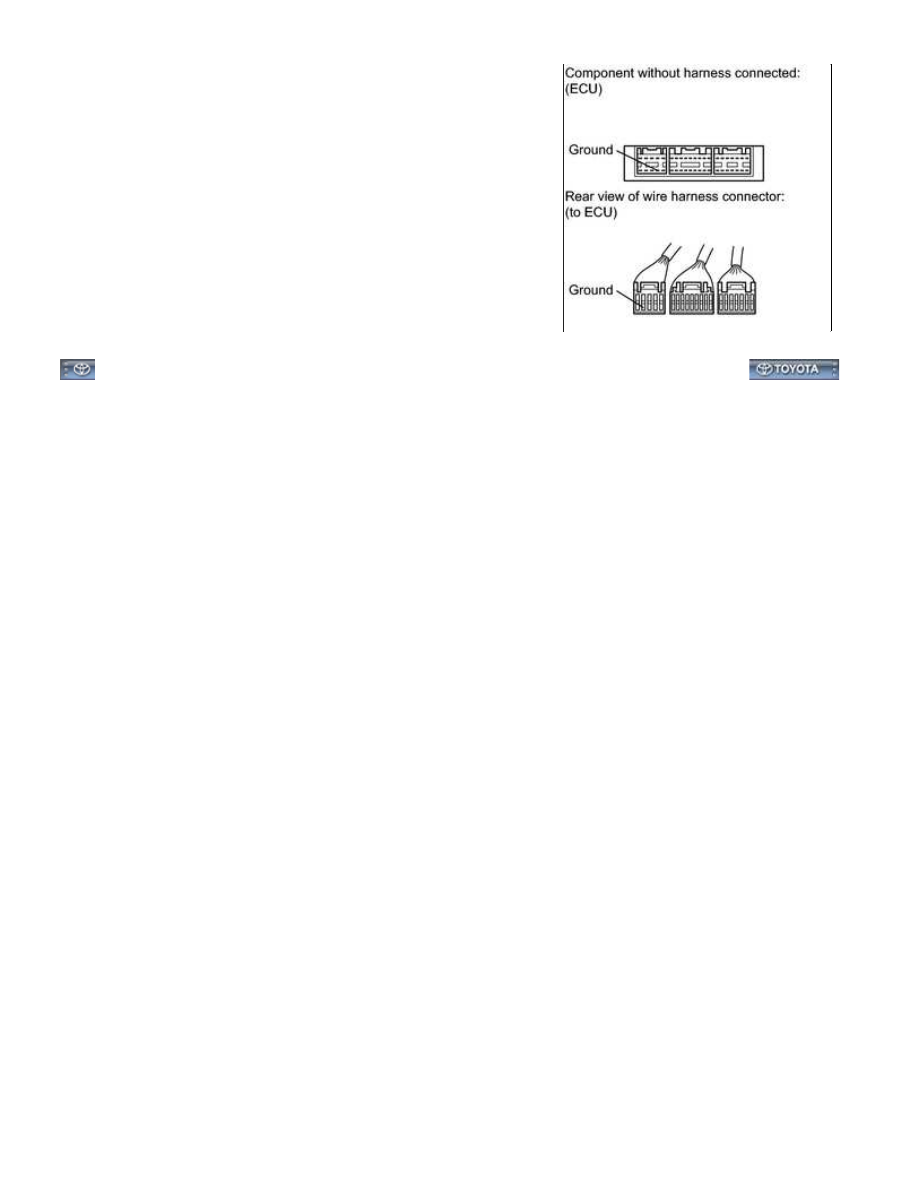

(2) Disconnect the ECU connector. Check the ground terminal on

the ECU side and wire harness side for bending, corrosion or

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000000UYV0EWX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

GENERAL INFORMATION

1. GENERAL DESCRIPTION

(a) This manual is written in accordance with SAE J2008.

(1) Diagnosis

(2) Removing / Installing, Replacing, Disassembling / Reassembling, Checking and Adjusting

(3) Final Inspection

(b) The following procedures are omitted from this manual. However, these procedures must be performed.

(1) Use a jack or lift to perform operations

(2) Clean all removed parts

(3) Perform a visual check

2. INDEX

3. PREPARATION

(a) A component illustration is placed under the title where necessary.

(b) Non-reusable parts, grease application areas, precoated parts and torque specifications are noted in the

component illustrations.

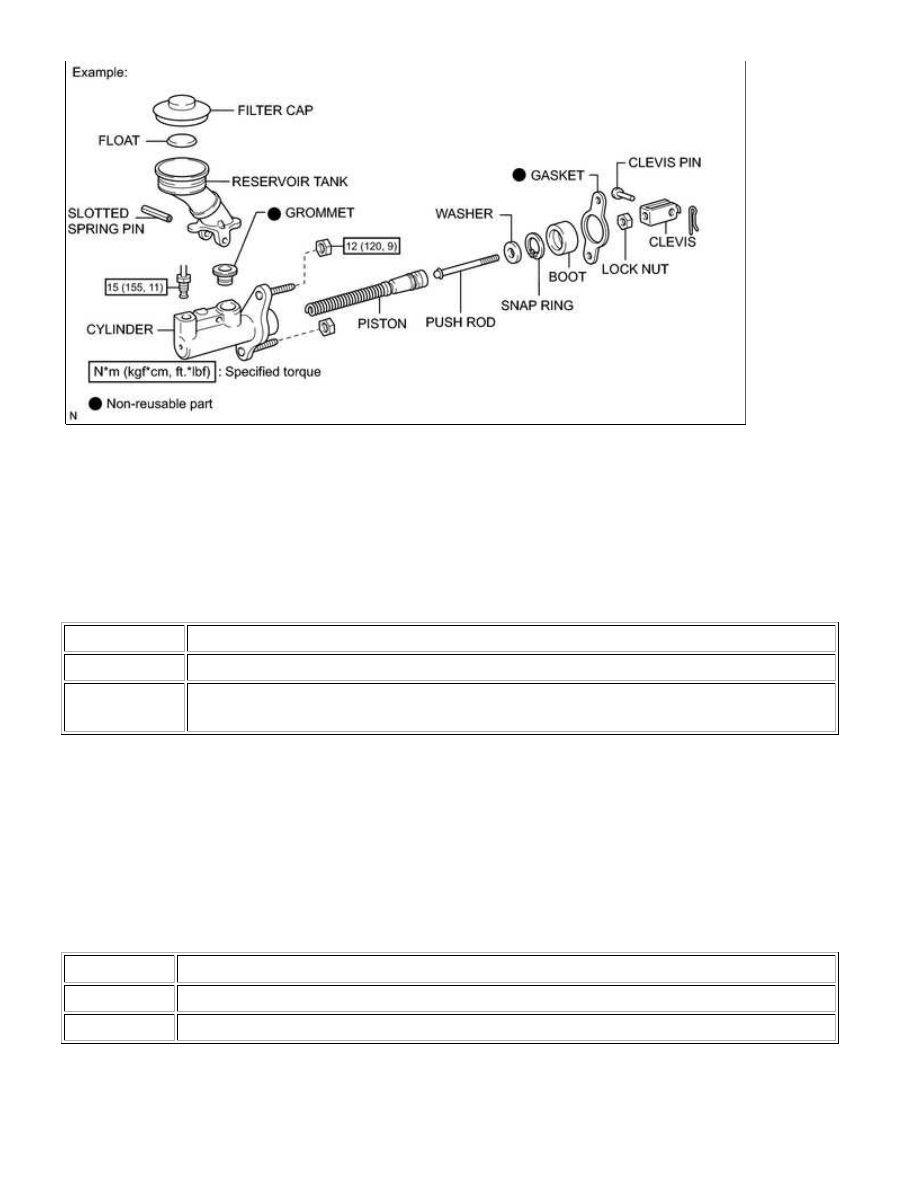

The following illustration is an example.

(c) Torque specifications, grease application areas and non-reusable parts are emphasized in the procedures.

HINT:

There are cases where such information can only be explained by using an illustration. In these cases, the

information is described in the illustration.

(d) Only items with key points are described in the text. What to do and other details are explained using

illustrations next to the text. Both the text and illustrations are accompanied by standard values and

notices.

Illustration

What to do and where to do it

Task heading

What work will be performed

Explanation text

How to perform the task

Also has information such as specifications and warnings, which are written in boldface text

(f) Procedures are presented in a step-by-step format.

5. SERVICE SPECIFICATIONS

(a) SPECIFICATIONS are presented in boldface text throughout the manual. The specifications are also found

in the "Service Specifications" section for reference.

6. TERM DEFINITIONS

CAUTION

Provides additional information to help you perform repairs.

7. INTERNATIONAL SYSTEM OF UNITS
