2. DESCRIPTION

perform repairs.

HINT:

*: Techstream is the name for the diagnostic tester in North America.

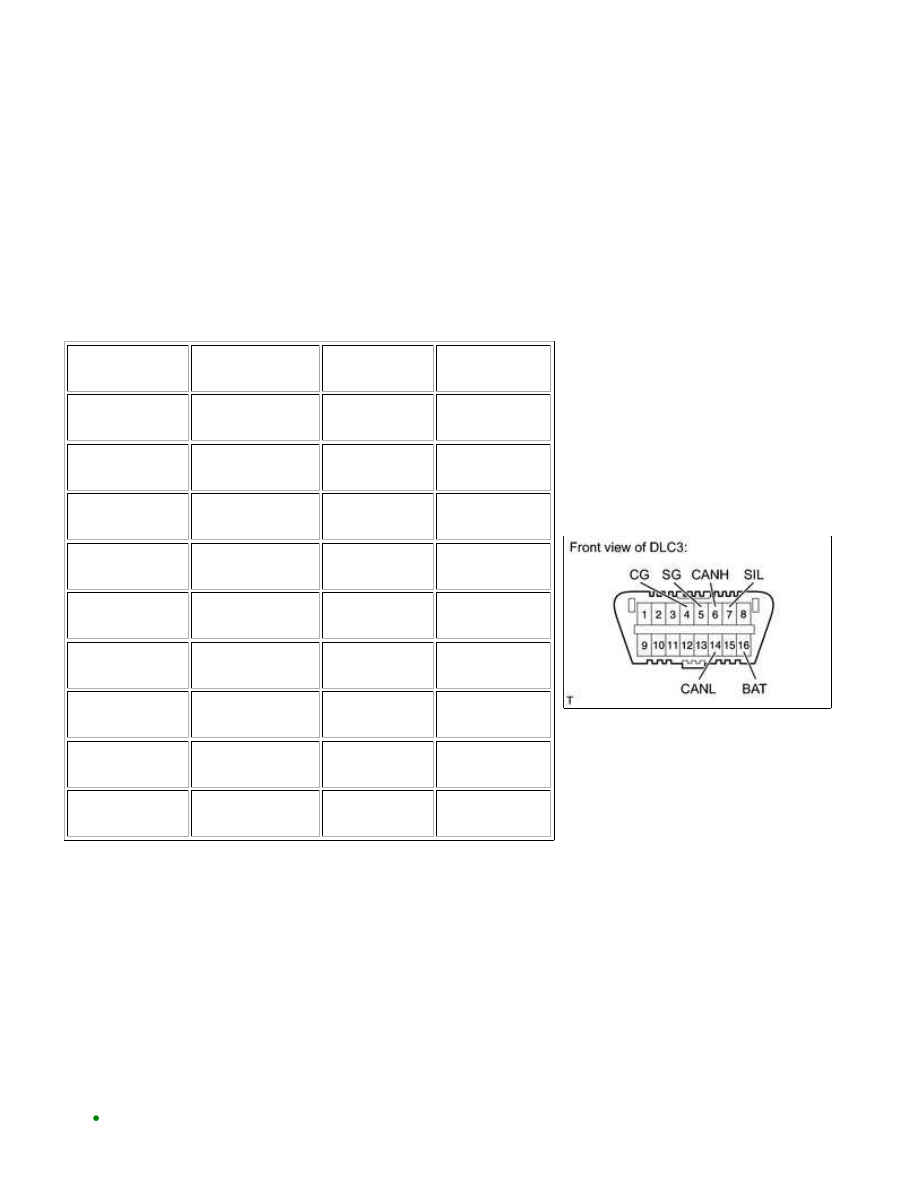

3. DATA LINK CONNECTOR 3 (DLC3)

(a) The vehicle's ECU uses the ISO 15765-4 communication

TERMINAL NO.

(SYMBOLS)

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

7 (SIL) - 5 (SG)

Bus "+" line

During

transmission

Pulse

generation

4 (CG) - Body

ground

Chassis ground

Always

Below 1 Ω

5 (SG) - Body

ground

Signal ground

Always

Below 1 Ω

16 (BAT) - Body

ground

Battery positive

Always

11 to 14 V

6 (CANH) - 14

(CANL)

CAN bus line

Ignition switch

OFF*

54 to 69 Ω

6 (CANH) - 4

(CG)

HIGH-level CAN

bus line

Ignition switch

OFF*

200 Ω or higher

14 (CANL) - 4

(CG)

LOW-level CAN

bus line

Ignition switch

OFF*

200 Ω or higher

6 (CANH) - 16

(BAT)

HIGH-level CAN

bus line

Ignition switch

OFF*

6 kΩ or higher

14 (CANL) - 16

(BAT)

LOW-level CAN

bus line

Ignition switch

OFF*

6 kΩ or higher

NOTICE:

*: Before measuring the resistance, leave the vehicle as is for at

least 1 minute and do not operate the ignition switch, any other
switches, or the doors.

If the result is not as specified, the DLC3 may have a

malfunction. Repair or replace the harness and connector.

vehicle or with the tester.

HINT:

original vehicle.
If communication is still not possible when the tester is connected to another vehicle, the problem may be
in the tester itself. Consult the Service Department listed in the tester's instruction manual.

NEXT

NEXT

NEXT

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000002V5U01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

HOW TO PROCEED WITH TROUBLESHOOTING

1. OPERATION FLOW

HINT:

1.

VEHICLE BROUGHT TO WORKSHOP

2.

CUSTOMER PROBLEM ANALYSIS

(a) Ask the customer about the conditions and environment when the problem occurred.

3.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

4.

SYMPTOM CONFIRMATION AND DTC (INCLUDING FREEZE FRAME DATA) CHECK

(a) Visually check the wire harnesses, connectors and fuses for open and short circuits.

(b) Warm up the engine to the normal operating temperature.

A

NEXT

NEXT

(c) Confirm the problem symptoms and conditions, and check for DTCs.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

Go to step 6

5.

DTC CHART

(a) Check the results obtained in the DTC check. Then find the output DTC in the DTC chart. Look at the

Go to step 7

6.

PROBLEM SYMPTOMS TABLE

(a) Check the results obtained in the symptom confirmation. Then find the problem symptoms in the

CIRCUIT INSPECTION OR PARTS INSPECTION

(a) Confirm the malfunctioning circuit or part.

8.

ADJUST, REPAIR OR REPLACE
