Toyota Tundra (2015 year). Manual - part 1

Last Modified: 9-16-2014

6.6 F

Doc ID: RM0000010EW3UEX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

FOREWORD

each volume to find the volume with the section you need.

Applicable models

UPK51, 56series

USK51, 52, 56, 57series

Please note that the publications below have also been prepared as relevant service manuals for the

components and system in these vehicles.

MANUAL NAME

PUB. NO.

2015 TOYOTA TUNDRA Electrical Wiring Diagram

EM26B0U

information available, refer to the Toyota Technical Information System (TIS) online at dealership locations

or on the Internet at http://techinfo.toyota.com.

If you find any failures in this manual, you are kindly requested to inform us by using the report form on

the next page.

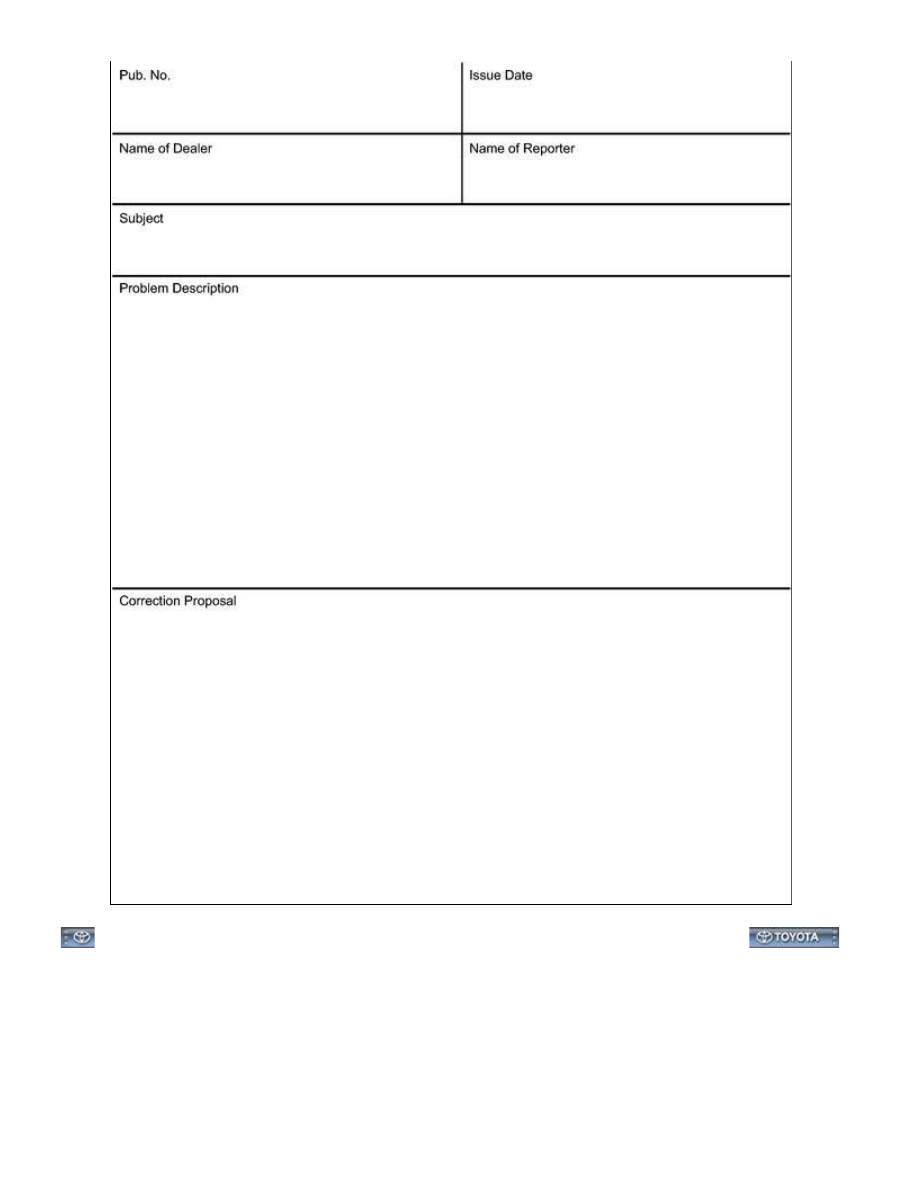

Repair Manual Quality Report

Att.) Service Manager, Your Distributor

Last Modified: 9-16-2014

6.6 F

Doc ID: RM0000010EX2C0X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

CAUTION

This contents does not include all the necessary items about repair and service. This manual is made for

may cause severe injury to you or other persons nearby and also cause damage to your customer's

vehicle.

In order to prevent dangerous operation and damage to your customer's vehicle, be sure to follow the

instructions shown below.

This contents must be read thoroughly. It is especially important to have a good understanding

performing the operations following the procedures using this manual, be sure to use tools

specified and recommended. If using non-specified or tools other than recommended tools and

If part replacement is necessary, the part must be replaced with the same part number or

equivalent part. Do not replace it with an inferior quality part.

It is important to note that this manual contains various "Cautions" and "Notices" that must be

unsafe. It is also important to understand that these "Cautions" and "Notices" are not

exaggerations and are possible hazardous consequences that might result from failure to follow

these instructions.

Last Modified: 9-16-2014

6.6 F

Doc ID: RM000000UZ20F9X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

GENERAL INFORMATION

However, most problem checking procedures only involve inspecting the ECU controlled system's circuits

1. TROUBLESHOOTING PROCEDURES

PROCEDURE

TYPE

DETAILS

TROUBLESHOOTING METHOD

DTC Based

Diagnosis

The diagnosis procedure is

based on the DTC that is

stored.

The malfunctioning part is identified based on the

DTC detection conditions using a process of

elimination.

The possible trouble areas are eliminated

Symptom Based

Diagnosis

(No DTCs stored)

The diagnosis procedure is

based on problem

symptoms.

The malfunctioning part is identified based on the

Vehicle systems are complex and use many ECUs that are difficult to inspect independently. Therefore,

replaced.

It is extremely important to ask the customer about the environment and the conditions present when

the problem occurred (Customer Problem Analysis). This makes it possible to simulate the conditions

and confirm the symptom. If the symptom cannot be confirmed or the DTC does not recur, the

malfunctioning part may not be identified using the troubleshooting procedure, and the ECU for the

related system may be replaced even though it is not defective. If this happens, the original problem

will not be solved.

problem symptom.

To identify the malfunctioning part, troubleshooting procedures narrow down the target by separating

components, ECUs and wire harnesses during the inspection. If the wire harness is identified as the

DIAGNOSTIC TESTER
