Тойота Рав 4.
Подрулевые переключатели
ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS),
включающими подушки безопасности и натяжители ремней
безопасности. Перед проведением работ около датчиков
удара, панели приборов и рулевой колонки отсоедините
сначала отрицательную, а затем положительную клеммы от
аккумуляторной батареи и подождите 2 мин. Это исключит
несанкционированное раскрытие подушек безопасности и
срабатывание натяжителей ремней безопасности, которые
могут нанести телесные повреждения. |
Замену комбинированных подрулевых переключателей производите
следующим образом:
Выключите зажигание и отсоедините провод «массы» от
аккумуляторной батареи.
Снимите рулевое колесо.
Снимите кожухи рулевой колонки.
Отсоедините Разъёмы от комбинированных переключателей.
|
|
Рисунок

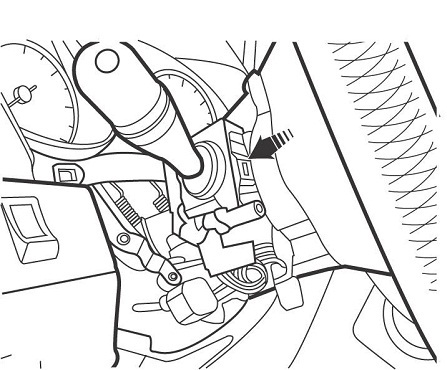

- 15.20. Расположение винтов крепления комбинированного
переключателя указателей поворота и света фар
|
|
|
Рисунок

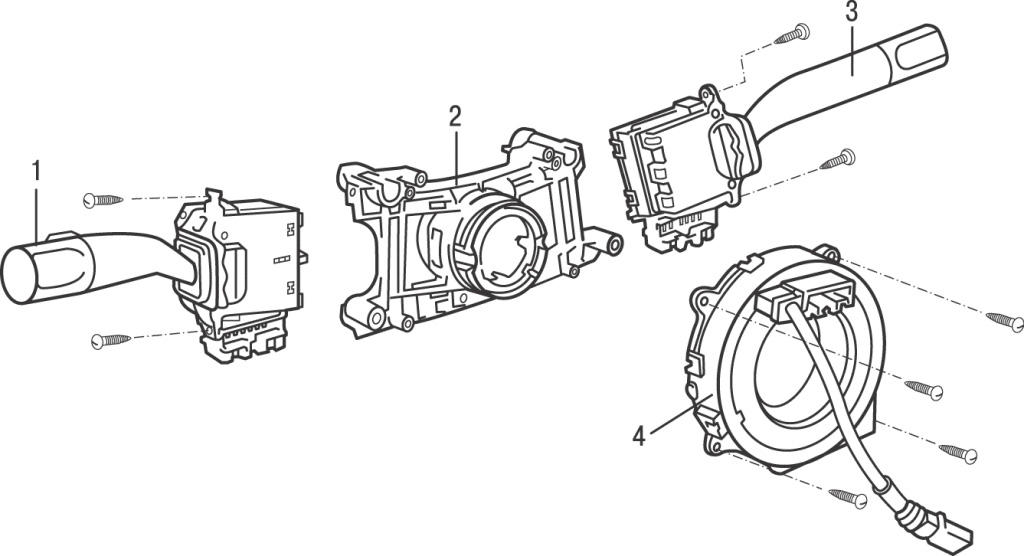

- 15.21. Комбинированные подрулевые переключатели: 1 –
Переключатель фар и поворотников; 2 – корпус
переключателей; 3 – переключатель стеклоочистителя; 4 –
спиральный провод
|
Выверните винты и снимите комбинированные переключатели с
рулевой колонки ( смотрите
рисунок -
15.20 , 15.21)
Установку подрулевых переключателей производите в
последовательности, обратной снятию.
|
