Тойота Рав 4. Стартер

Стартер представляет собой электродвигатель постоянного тока со смешанным возбуждением с электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле.
При включении стартера через обмотку тягового реле стартера начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты реле замыкаются. Одновременно якорь реле через рычаг перемещает обгонную муфту с шестерней. Ступица обгонной муфты поворачивает на винтовых шлицах вала якоря стартера также и шестерню, что облегчает ввод ее в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой.
После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика.
Снятие стартера производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите корпус воздушного фильтра .
Снимите блок управления круиз-контролем и, не отсоединяя от него троса, отведите в сторону.
Снимите расширительный бачок.
Отсоедините Разъёмы от тягового реле стартера.

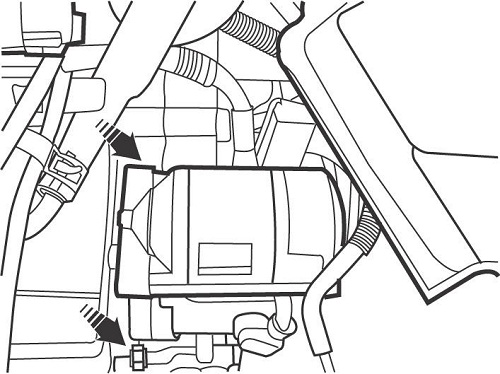

Рисунок - 15.19. Расположение болтов (один болт не виден) крепления стартера на моделях с 2001 года

Выверните болты и снимите стартер ( смотрите рисунок - 15.19 )
Установку производите в последовательности, обратной снятию.
