Тойота Рав 4. Работа с генератором

Снятие генератора производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите ремень привода генератора.

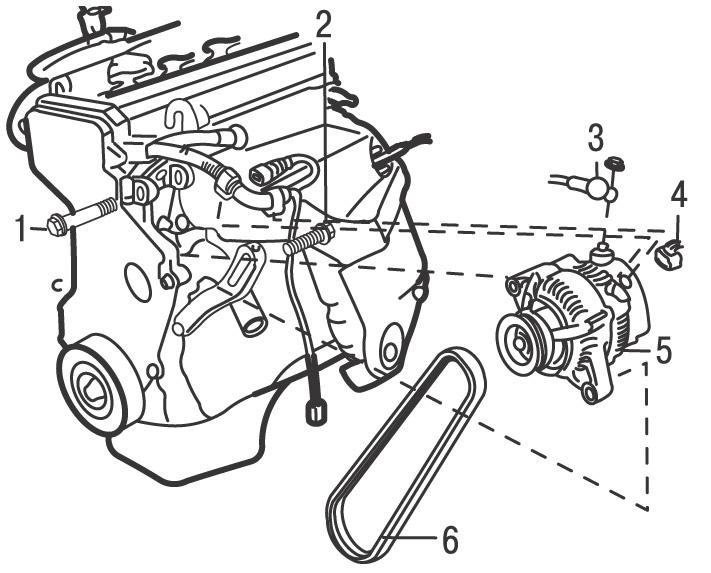

Рисунок - 15.16. Элементы крепления генератора на моделях до 2001 года: 1 – шарнирный болт; 2 – регулировочный болт; 3 – соединительные провода генератора; 4 – электрический разъем; 5 – генератор; 6 – ремень привода генератора

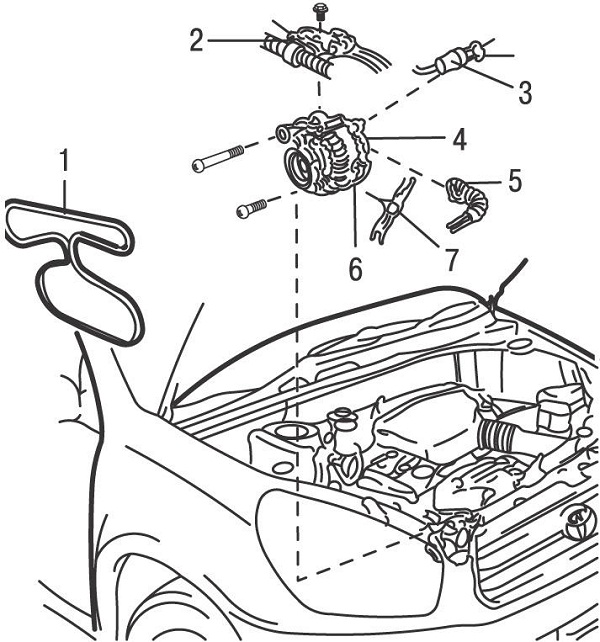

Рисунок - 15.17. Элементы крепления генератора на моделях с 2001 года выпуска: 1 – ремень привода генератора; 2 – скоба крепления проводов; 3 – соединительные провода генератора; 4 – генератор; 5 – электрический разъем; 6 – скоба крепления проводов; 7 – зажим крепления проводов

Отсоедините провода и Разъёмы от генератора ( смотрите рисунок - 15.16 , 15.17)
На моделях до 2001 года выверните регулировочный и шарнирный болты.

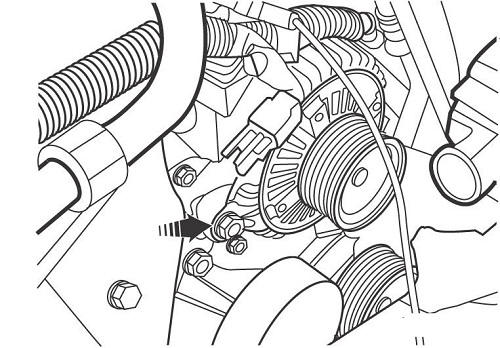

Рисунок - 15.18. Расположение болтов крепления генератора на моделях с 2001 года

На моделях с 2001 года выверните болты крепления генератора ( смотрите рисунок - 15.18 )
Снимите генератор с автомобиля.
Установку генератора производите в последовательности, обратной снятию, с учетом следующего:
Если будет устанавливаться новый генератор, переставьте на него шкив со старого генератора.
Проверьте напряжение, вырабатываемое генератором.
