Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 36

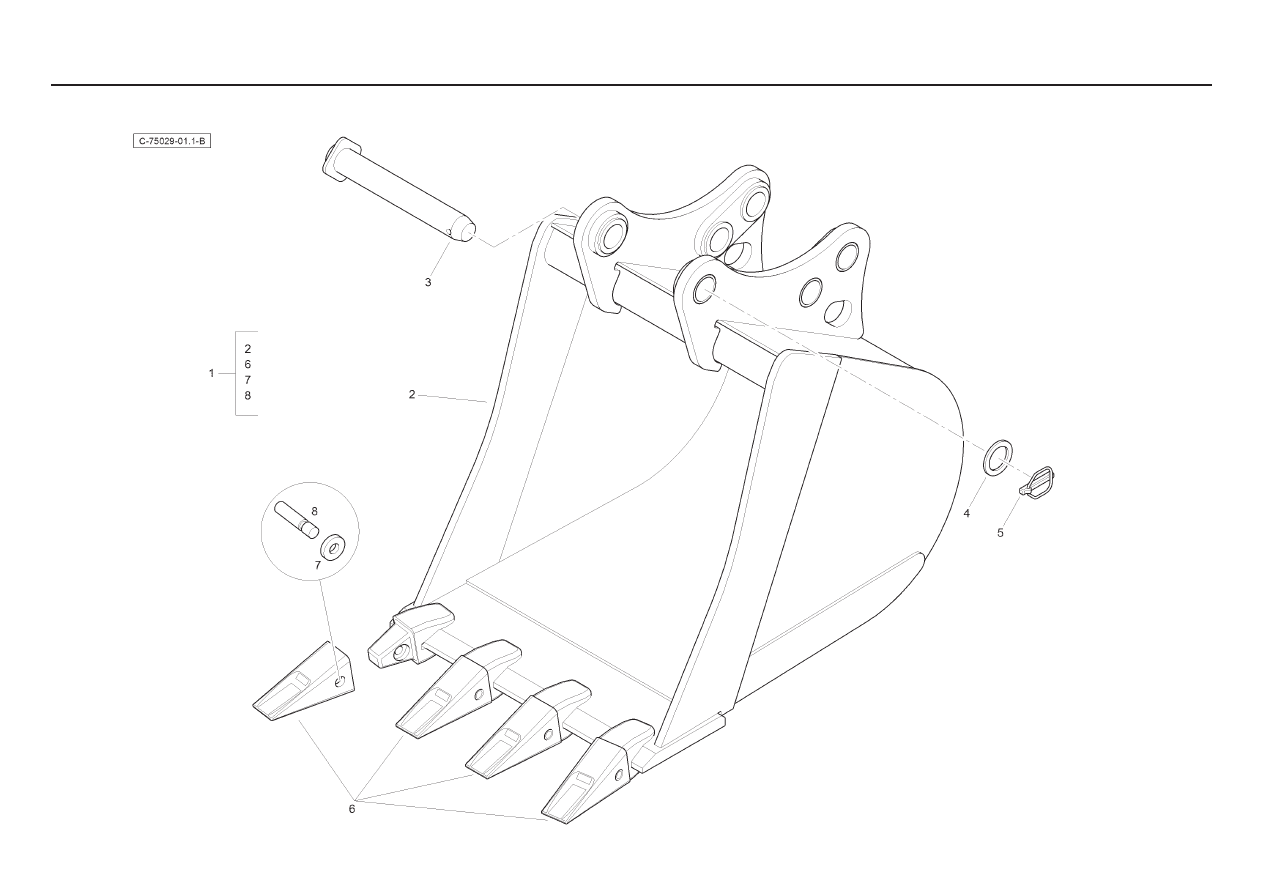

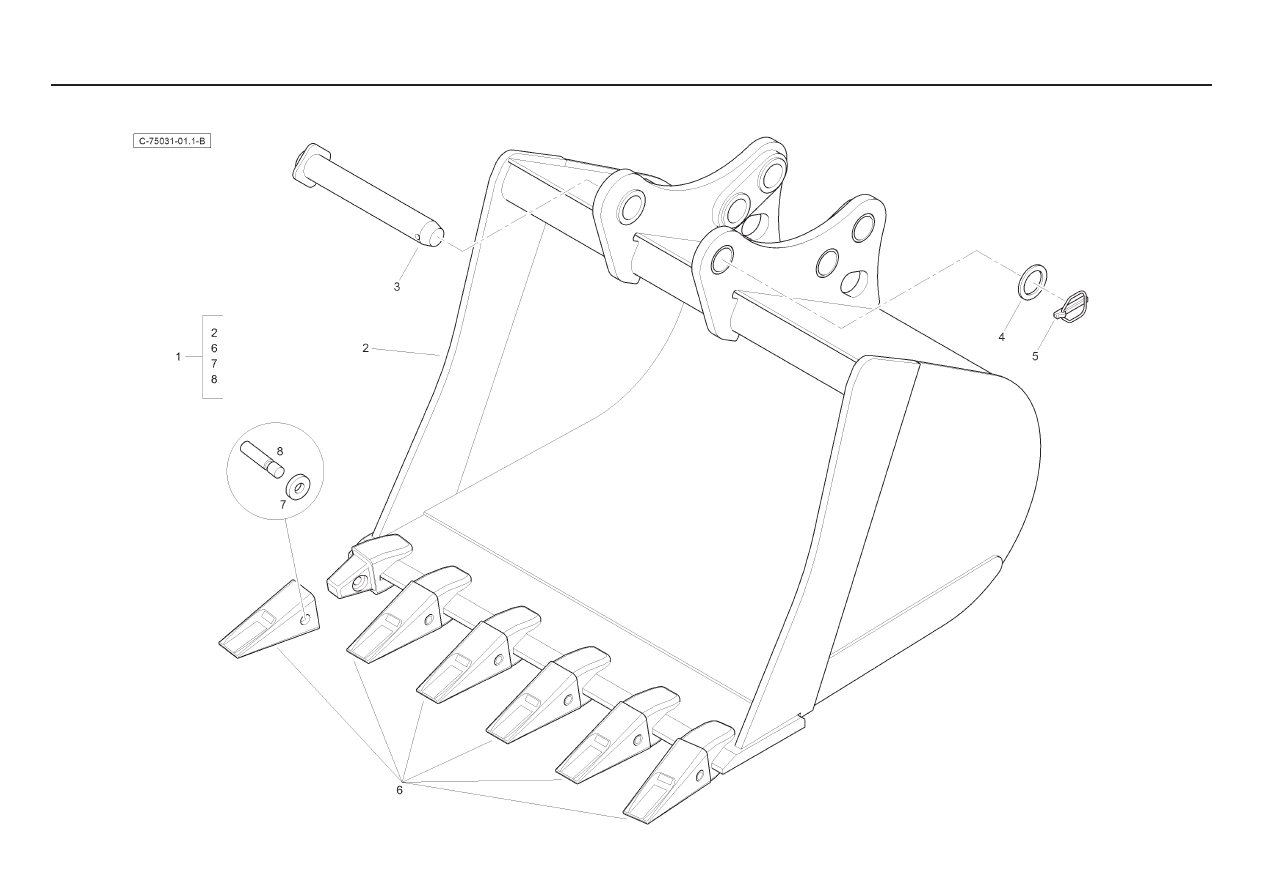

- Heavy Duty - 24 inch

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112456M91

1

Digger Bucket

Godet

Bagger

Cuchara

2

6112487M91

1

Digger Bucket Assy.

Godet

Bagger

Cuchara

3  3516519M94

2 Pin

Goupille

Bolzen

Pasador

4  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

5

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

6

6112470M1

4

Tooth Tip

Dent

Zahn

Diente

7  6112472M1

4 Retainer

Reteneur

Haltering

Retenedor

8  6112471M1

4 Pin

Goupille

Bolzen

Pasador

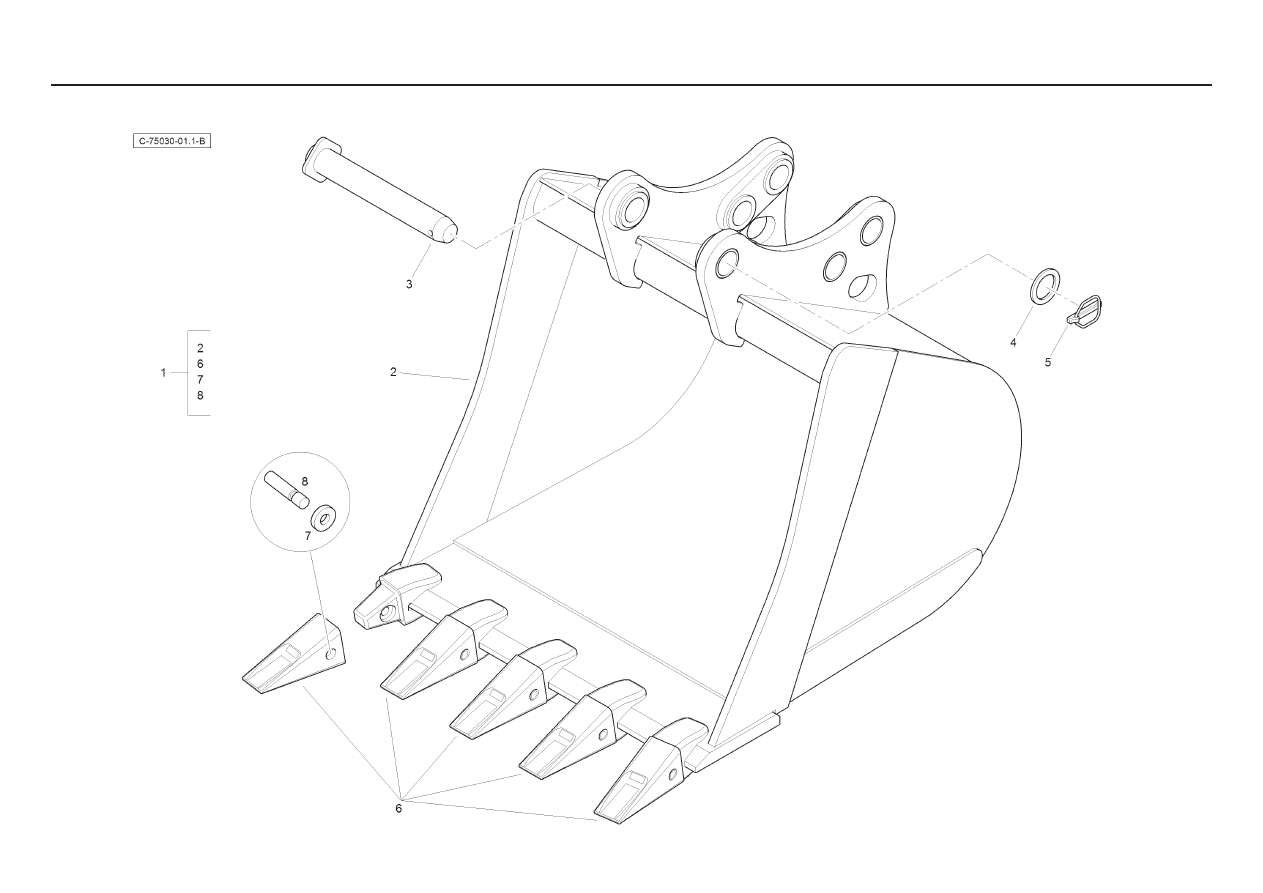

- Heavy Duty - 30 inch

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101724

1

Digger Bucket Assy.

Godet

Bagger

Cuchara

2

T101725

1

Digger Bucket

Godet

Bagger

Cuchara

3  3516519M94

2 Pin

Goupille

Bolzen

Pasador

4  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

5

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

6

6112470M1

5

Tooth Tip

Dent

Zahn

Diente

7  6112472M1

5 Retainer

Reteneur

Haltering

Retenedor

8  6112471M1

5 Pin

Goupille

Bolzen

Pasador

- Heavy Duty - 36 inch

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101759

1

Digger Bucket Assy.

Godet

Bagger

Cuchara

2

T101760

1

Digger Bucket

Godet

Bagger

Cuchara

3  3516519M94

2 Pin

Goupille

Bolzen

Pasador

4  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

5

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

6

6112470M1

6

Tooth Tip

Dent

Zahn

Diente

7  6112472M1

6 Retainer

Reteneur

Haltering

Retenedor

8  6112471M1

6 Pin

Goupille

Bolzen

Pasador

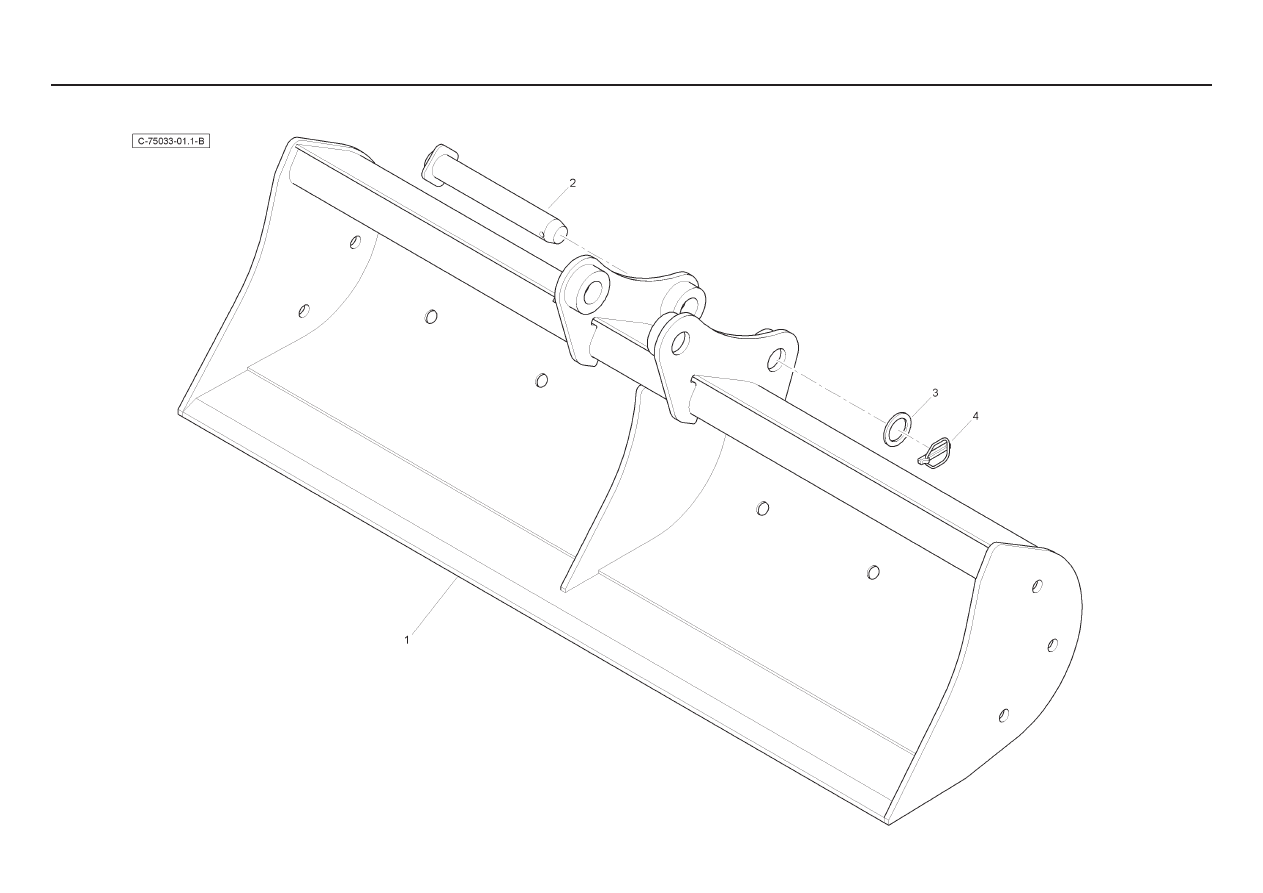

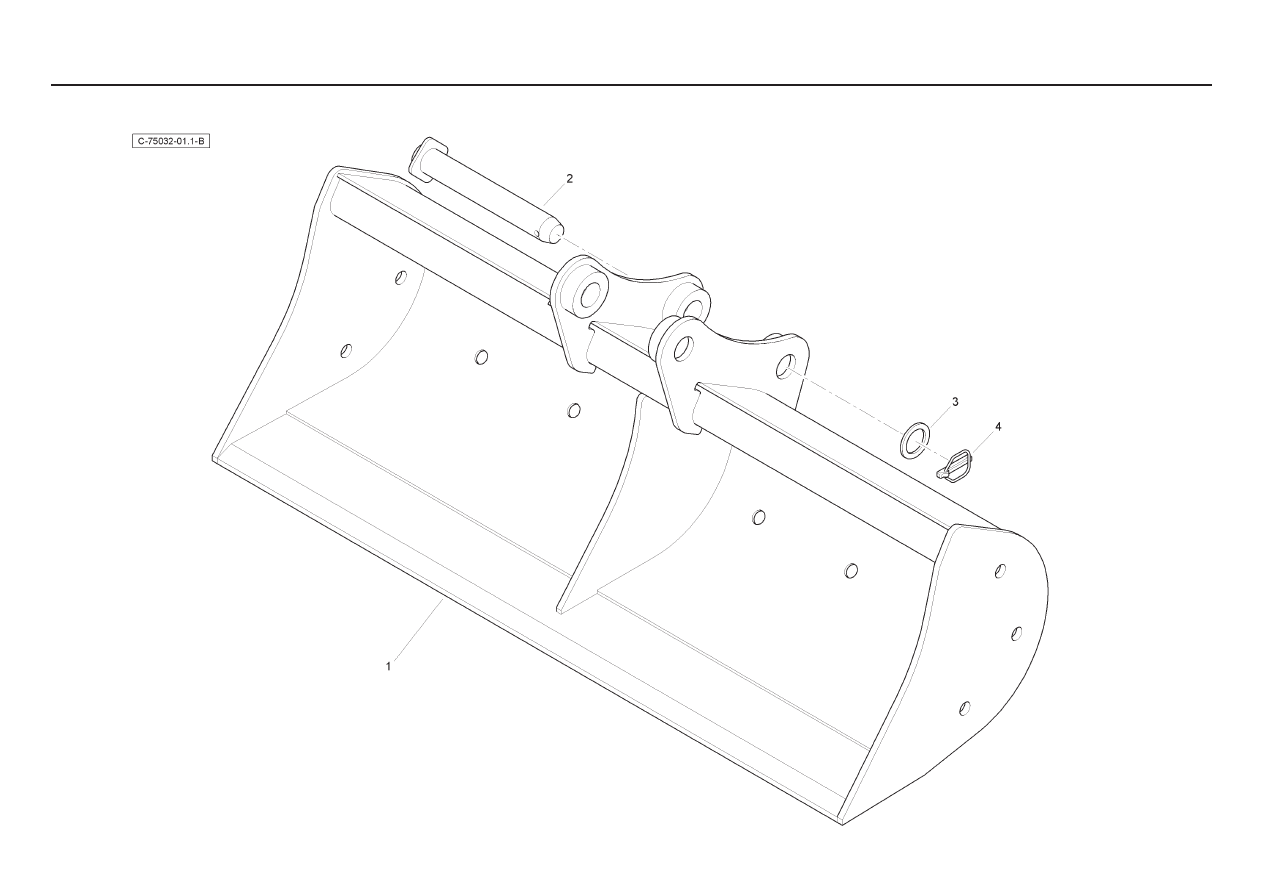

- Ditch - 1500mm

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102005

1

Ditch Bucket

Godet De Fosse

Grabenlöffel

Cucharón Zanjas

2  3516519M94

2 Pin

Goupille

Bolzen

Pasador

3  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

4

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

- Ditch - 1800mm

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102022

1

Ditch Bucket

Godet De Fosse

Grabenlöffel

Cucharón Zanjas

2  3516519M94

2 Pin

Goupille

Bolzen

Pasador

3  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

4

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

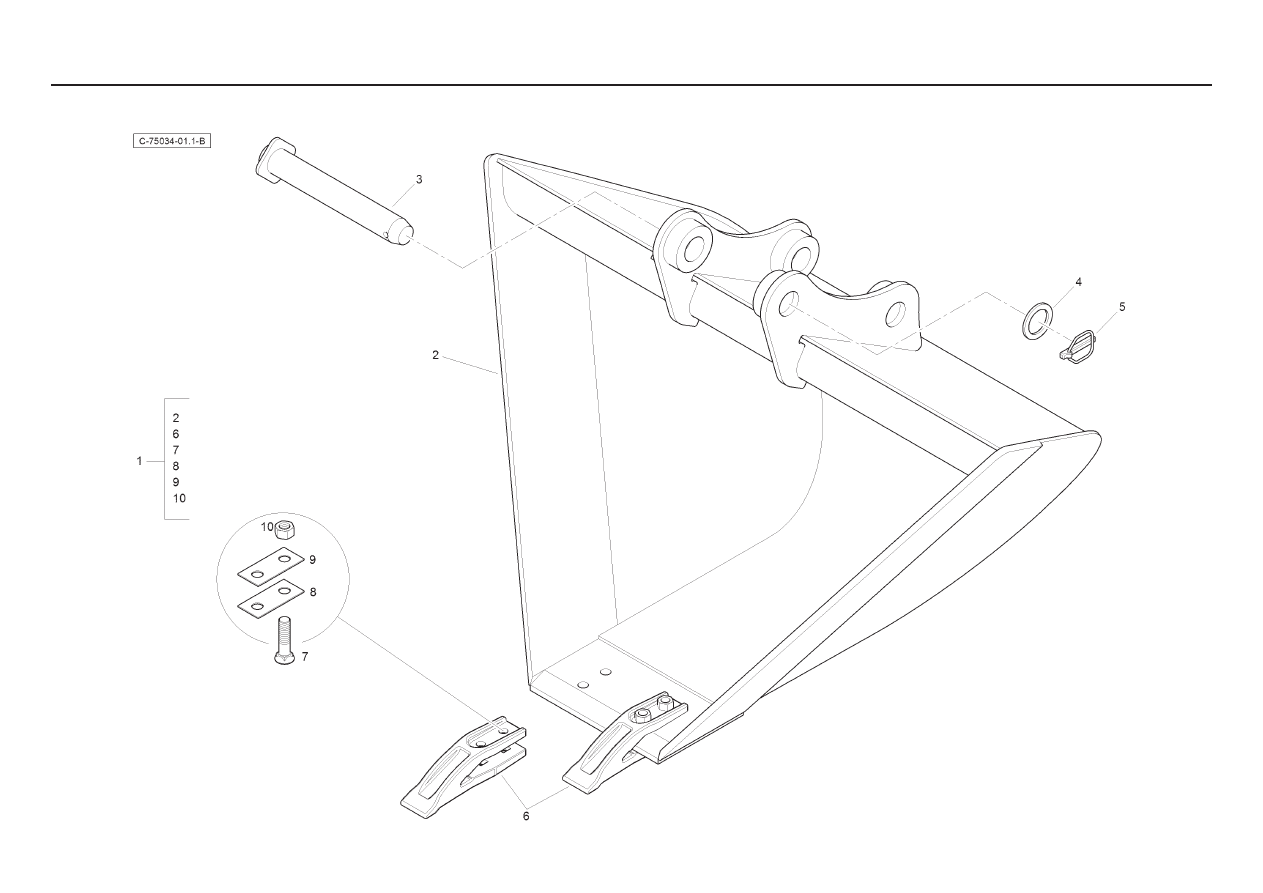

- Trapezoidal

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102035

1

Digger Bucket Assy

Godet

Bagger

Cuchara

2

T102036

1

Digger Bucket

Godet

Bagger

Cuchara

3  3516519M94

2 Pin

Goupille

Bolzen

Pasador

4  3501790M1

2 Washer

Rondelle

Scheibe

Arandela

5

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

6  1462201M3

2 Tooth

Dent

Zahn

Diente

7  353915X1

4 Bolt

Boulon

Spezialschraube

Perno

8

862738M1

AR Shim

Cale

Ausgleichsscheibe

Calce

9

862739M1

AR Shim

Cale

Ausgleichsscheibe

Calce

10  353427X1

4 Nut

Ecrou

Mutter

Tuerca

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

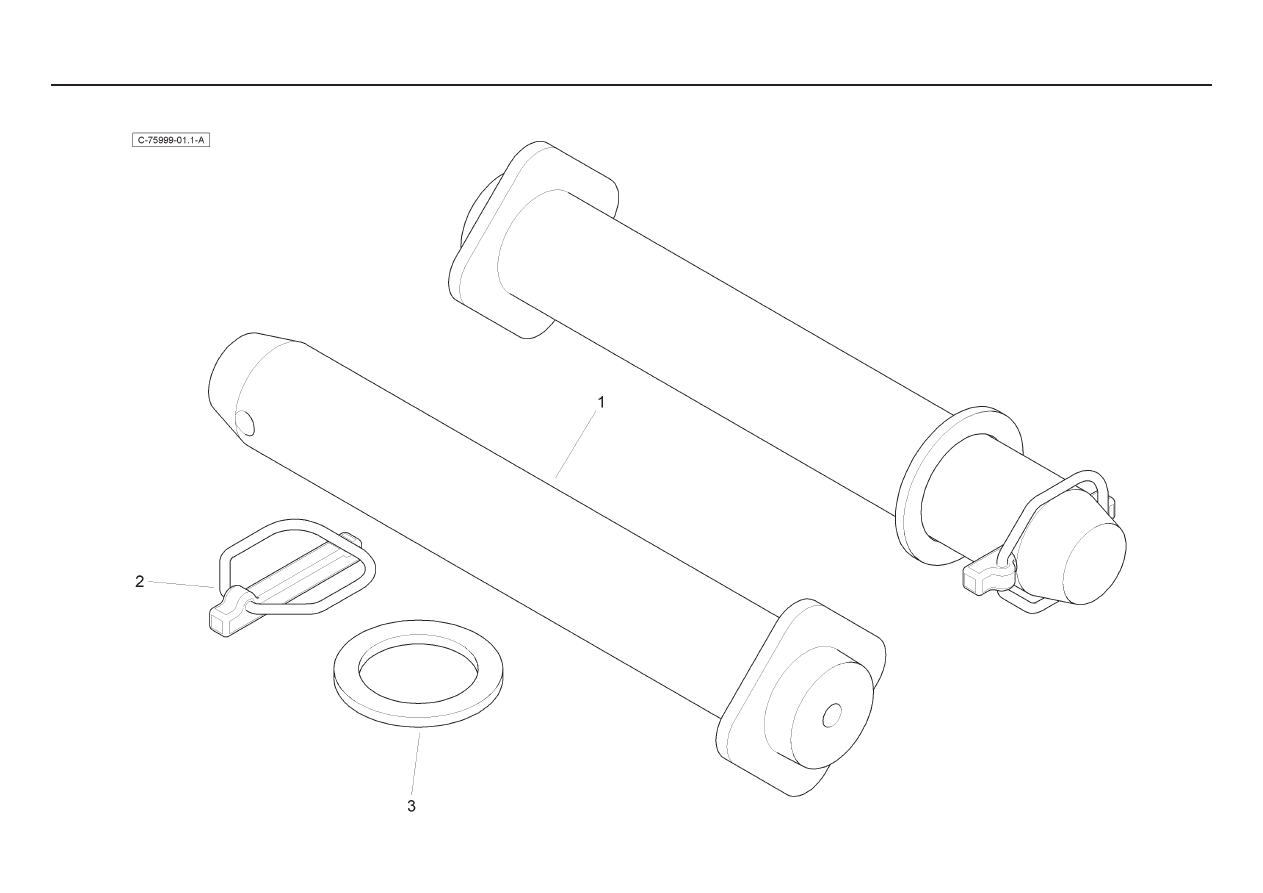

- None with Slave Link

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3516519M94

1 Pin

Goupille

Bolzen

Pasador

2  3516522M91

1 Washer

Rondelle

Scheibe

Arandela

3

3501790M1

1

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

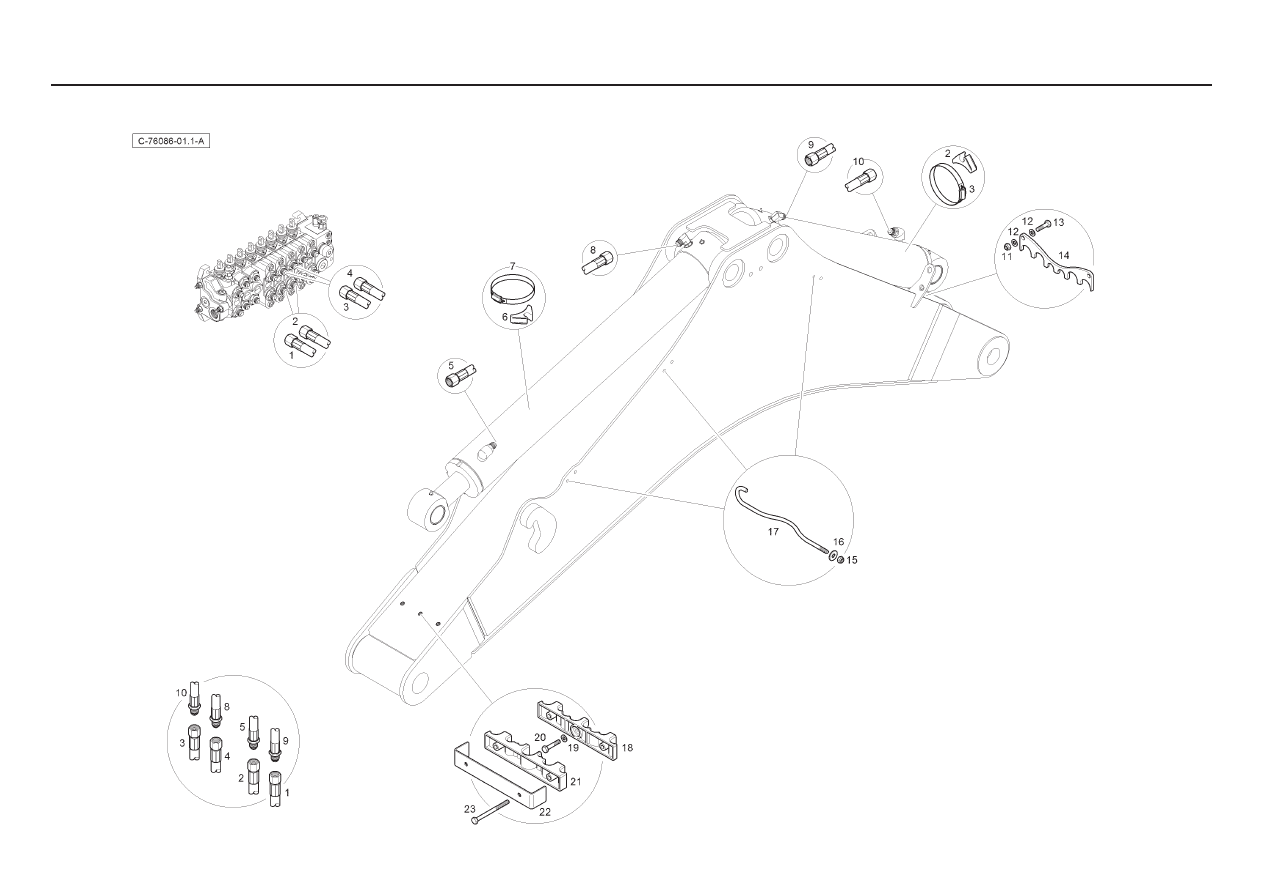

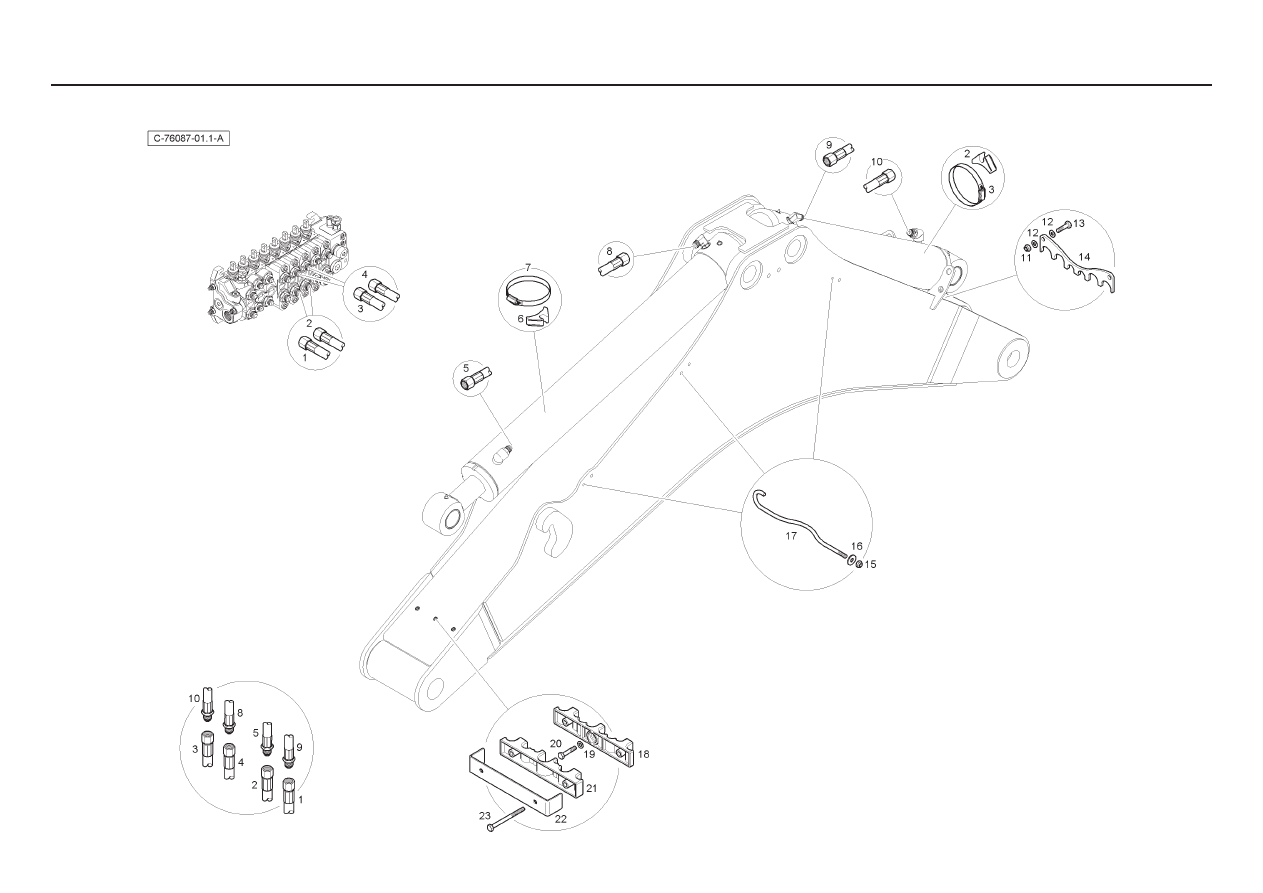

- Centremount - Standard Dipper - without Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124308

1

Hose

Durit

Schlauch

Flexible

2

T124304

1

Hose

Durit

Schlauch

Flexible

3

T124305

1

Hose

Durit

Schlauch

Flexible

4

T124303

1

Hose

Durit

Schlauch

Flexible

5

T124147

1

Hose

Durit

Schlauch

Flexible

6

6112656M1

1

Tube Saddle

Selle

Sattel

Silla

7

3517734M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

8

T124142

1

Hose

Durit

Schlauch

Flexible

9

T124148

1

Hose

Durit

Schlauch

Flexible

10

T124143

1

Hose

Durit

Schlauch

Flexible

11

394367X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

12

390972X1

4

Washer

Rondelle

Scheibe

Arandela

13

339337X1

2

Bolt

Boulon

Schraubbolzen

Perno

14

6112532M1

1

Hose Clamp

Collier

Halteschelle

Abrazadera

15

394367X1

3

Nut

Ecrou

Flachmutter

Tuerca De Retencion

16

391039X1

3

Washer

Rondelle

Scheibe

Arandela

17

T118206

3

Hose Retainer

Reteneur

Haltering

Retenedor

18

T124321

1

Hose Clamp - Bottom

Collier

Halteschelle

Abrazadera

19

390972X1

3

Washer

Rondelle

Scheibe

Arandela

20

339010X1

3

Bolt

Boulon

Schraubbolzen

Perno

21

T124322

1

Hose Clamp - Top

Collier

Halteschelle

Abrazadera

22

6114236M1

1

Clamp Bracket

Support Fixation

Haltearm

Soporte

23

T125141

2

Bolt

Boulon

Schraubbolzen

Perno

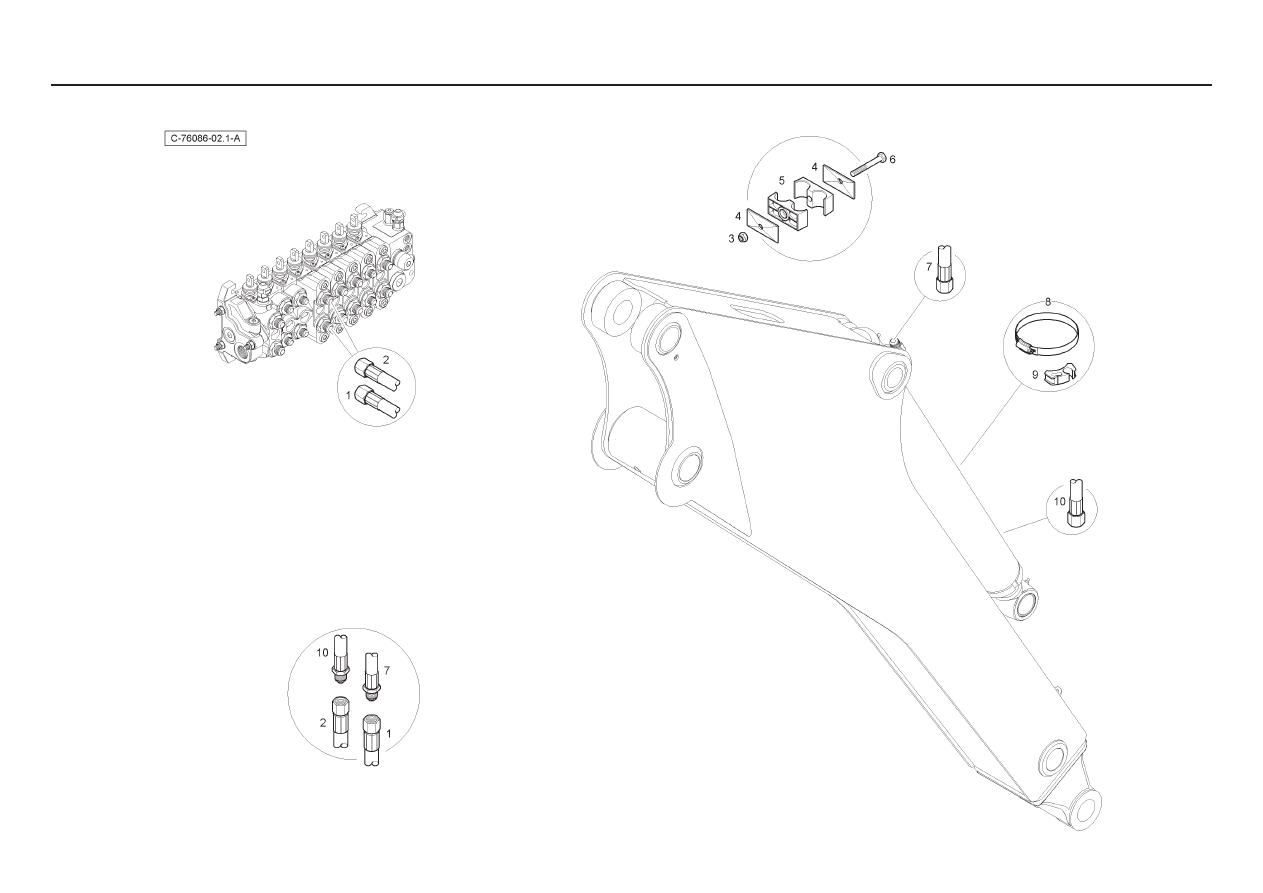

- Centremount - Standard Dipper - without Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124306

1

Hose

Durit

Schlauch

Flexible

2

T124307

1

Hose

Durit

Schlauch

Flexible

3

394367X1

1

Nut

Ecrou

Flachmutter

Tuerca De Retencion

4

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

5

6114547M1

2

Clamp

Collier

Halteschelle

Abrazadera

6

339159X1

1

Bolt

Boulon

Schraubbolzen

Perno

7

T124159

1

Hose

Durit

Schlauch

Flexible

8

6114114M1

1

Clamp

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

9

T101034

1

Tube Saddle

Selle

Sattel

Silla

10

T123930

1

Hose

Durit

Schlauch

Flexibl

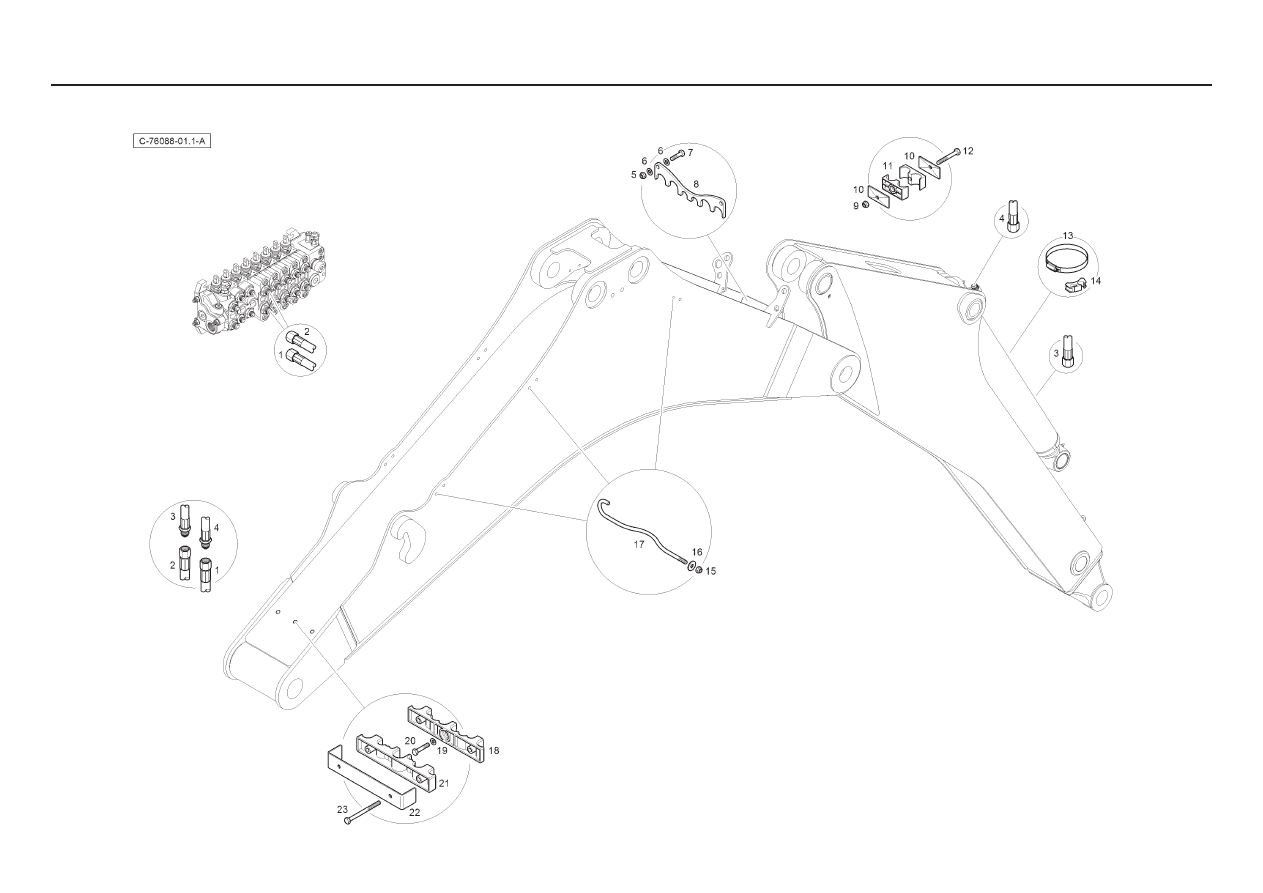

- Centremount - Extending Dipper - without Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124308

1

Hose

Durit

Schlauch

Flexible

2

T124304

1

Hose

Durit

Schlauch

Flexible

3

T124305

1

Hose

Durit

Schlauch

Flexible

4

T124303

1

Hose

Durit

Schlauch

Flexible

5

T124147

1

Hose

Durit

Schlauch

Flexible

6

6112656M1

2

Tube Saddle

Selle

Sattel

Silla

7

3517734M1

2

Hose Clamp

Collier

Halteschelle

Abrazadera

8

T124142

1

Hose

Durit

Schlauch

Flexible

9

T124148

1

Hose

Durit

Schlauch

Flexible

10

T124143

1

Hose

Durit

Schlauch

Flexible

11

394367X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

12

390972X1

4

Washer

Rondelle

Scheibe

Arandela

13

339337X1

2

Bolt

Boulon

Schraubbolzen

Perno

14

6112532M1

1

Hose Clamp

Collier

Halteschelle

Abrazadera

15

394367X1

3

Nut

Ecrou

Flachmutter

Tuerca De Retencion

16

391039X1

3

Washer

Rondelle

Scheibe

Arandela

17

T118206

3

Hose Retainer

Reteneur

Haltering

Retenedor

18

T124321

1

Hose Clamp - Bottom

Collier

Halteschelle

Abrazadera

19

390972X1

1

Washer

Rondelle

Scheibe

Arandela

20

339010X1

3

Bolt

Boulon

Schraubbolzen

Perno

21

T124322

1

Hose Clamp - Top

Collier

Halteschelle

Abrazadera

22

6114236M1

1

Clamp Bracket

Support Fixation

Haltearm

Soporte

23

T125141

2

Bolt

Boulon

Schraubbolzen

Perno

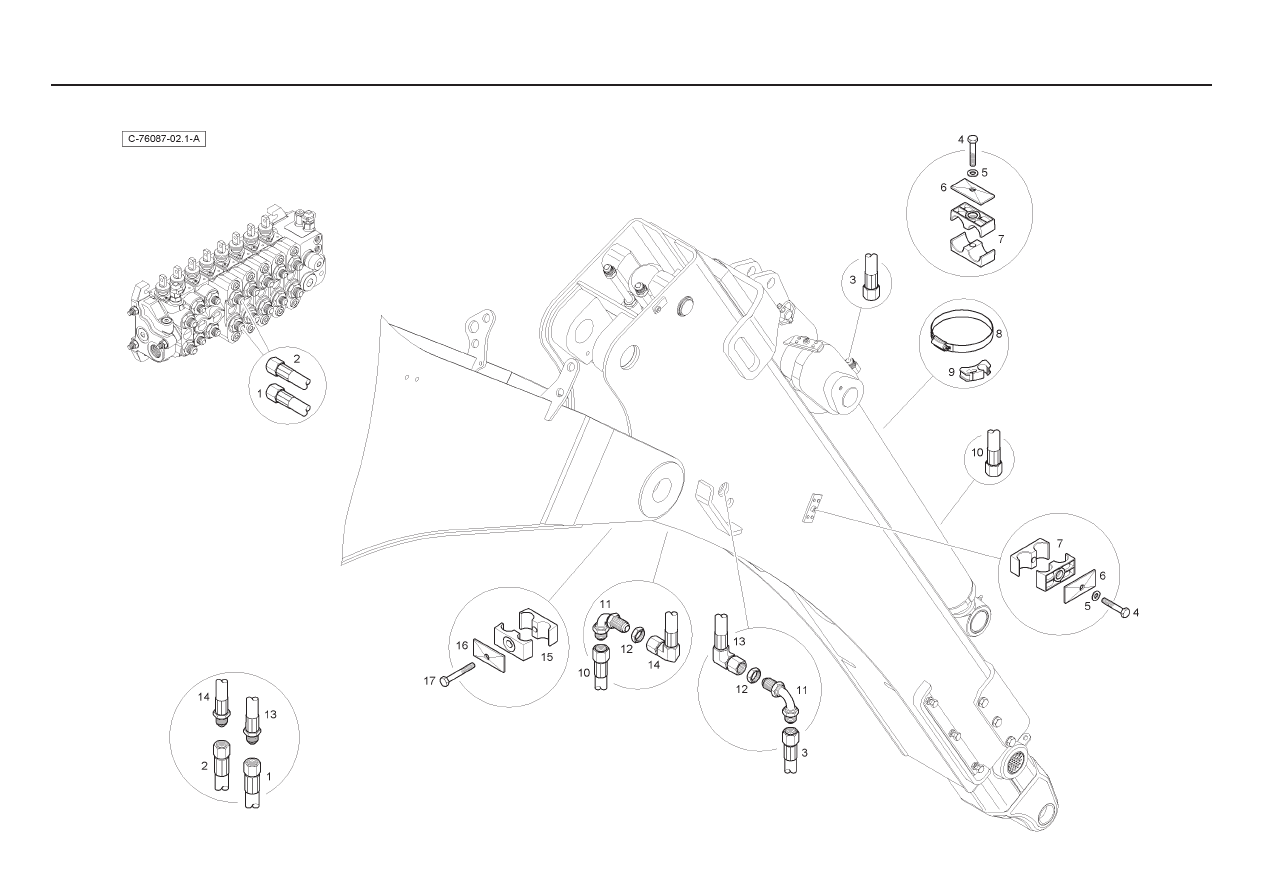

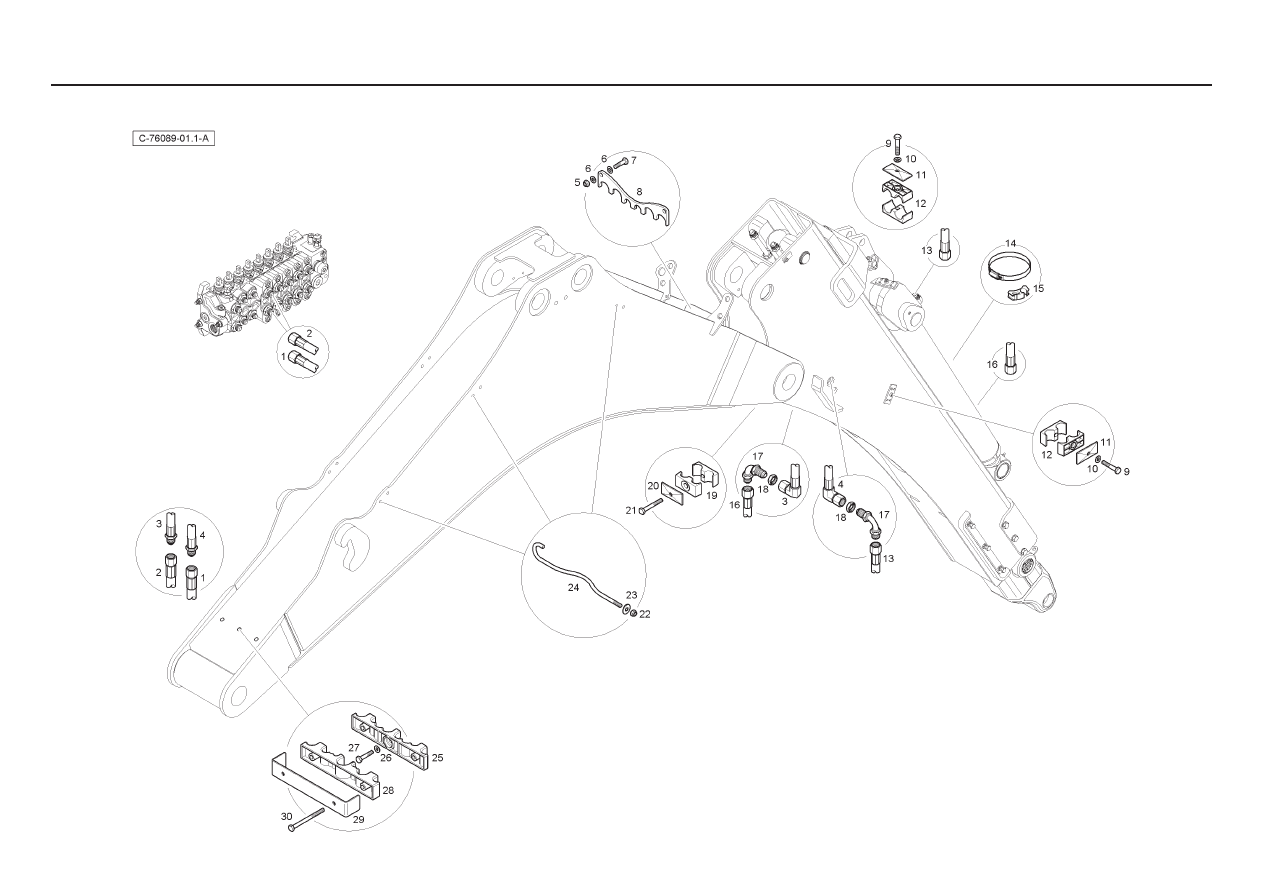

- Centremount - Extending Dipper - without Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124306

1

Hose

Durit

Schlauch

Flexible

2

T124307

1

Hose

Durit

Schlauch

Flexible

3

T118414

1

Hose

Durit

Schlauch

Flexible

4

339011X1

3

Bolt

Boulon

Schraubbolzen

Perno

5

390972X1

3

Washer

Rondelle

Scheibe

Arandela

6

6114551M1

3

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

7

6114547M1

6

Clamp

Collier

Halteschelle

Abrazadera

8

6114114M1

1

Hose Clamp

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

9

T101034

1

Tube Saddle

Selle

Sattel

Silla

10

T118413

1

Hose

Durit

Schlauch

Flexible

11

T119670

2

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

12

355574X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

13

T124149

1

Hose

Durit

Schlauch

Flexible

14

T124144

1

Hose

Durit

Schlauch

Flexible

15

6107502M1

4

Clamp

Collier

Halteschelle

Abrazadera

16

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

17

339368X1

2

Bolt

Boulon

Schraubbolzen

Perno

- Centremount - Standard Dipper - with Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124306

1

Hose

Durit

Schlauch

Flexible

2

T124307

1

Hose

Durit

Schlauch

Flexible

3

T124159

1

Hose

Durit

Schlauch

Flexible

4

T123930

1

Hose

Durit

Schlauch

Flexible

5

394367X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

6

390972X1

4

Washer

Rondelle

Scheibe

Arandela

7

339337X1

2

Bolt

Boulon

Schraubbolzen

Perno

8

6112532M1

1

Hose Clamp

Collier

Halteschelle

Abrazadera

9

394367X1

1

Nut

Ecrou

Flachmutter

Tuerca De Retencion

10

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

11

6114547M1

2

Clamp

Collier

Halteschelle

Abrazadera

12

339159X1

1

Bolt

Boulon

Schraubbolzen

Perno

13

6114114M1

1

Hose Clamp

Collier

Halteschelle

Abrazadera

14

T101034

1

Tube Saddle

Selle

Sattel

Silla

15

394367X1

3

Nut

Ecrou

Flachmutter

Tuerca De Retencion

16

391039X1

3

Washer

Rondelle

Scheibe

Arandela

17

T118206

3

Hose Retainer

Reteneur

Haltering

Retenedor

18

T124321

1

Hose Clamp - Bottom

Collier

Halteschelle

Abrazadera

19

390972X1

3

Washer

Rondelle

Scheibe

Arandela

20

339010X1

3

Bolt

Boulon

Schraubbolzen

Perno

21

T124322

1

Hose Clamp - Top

Collier

Halteschelle

Abrazadera

22

6114236M1

1

Clamp Bracket

Support Fixation

Haltearm

Soporte

23

T125141

2

Bolt

Boulon

Schraubbolzen

Perno

- Centremount - Extending Dipper - with Hose Burst - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124306

1

Hose

Durit

Schlauch

Flexible

2

T124307

1

Hose

Durit

Schlauch

Flexible

3

T124144

1

Hose

Durit

Schlauch

Flexible

4

T124149

1

Hose

Durit

Schlauch

Flexible

5

394367X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

6

390972X1

4

Washer

Rondelle

Scheibe

Arandela

7

339337X1

2

Bolt

Boulon

Schraubbolzen

Perno

8

6112532M1

1

Hose Clamp

Collier

Halteschelle

Abrazadera

9

339011X1

3

Bolt

Boulon

Schraubbolzen

Perno

10

390972X1

3

Washer

Rondelle

Scheibe

Arandela

11

6114551M1

3

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

12

6114547M1

6

Clamp

Collier

Halteschelle

Abrazadera

13

T118414

1

Hose

Durit

Schlauch

Flexible

14

6114114M1

1

Hose Clamp

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

15

T101034

1

Tube Saddle

Selle

Sattel

Silla

16

T118413

1

Hose

Durit

Schlauch

Flexible

17

T119670

2

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

18

355574X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

19

6107502M1

4

Clamp

Collier

Halteschelle

Abrazadera

20

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

21

339368X1

2

Bolt

Boulon

Schraubbolzen

Perno

22

394367X1

3

Nut

Ecrou

Flachmutter

Tuerca De Retencion

23

391039X1

3

Washer

Rondelle

Scheibe

Arandela

24

T118206

3

Hose Retainer

Reteneur

Haltering

Retenedor

25

T124321

1

Hose Clamp - Bottom

Collier

Halteschelle

Abrazadera

26

390972X1

1

Washer

Rondelle

Scheibe

Arandela

27

339010X1

3

Bolt

Boulon

Schraubbolzen

Perno

28

T124322

1

Hose Clamp - Top

Collier

Halteschelle

Abrazadera

29

6114236M1

1

Clamp Bracket

Support Fixation

Haltearm

Soporte

30

T125141

2

Bolt

Boulon

Schraubbolzen

Perno

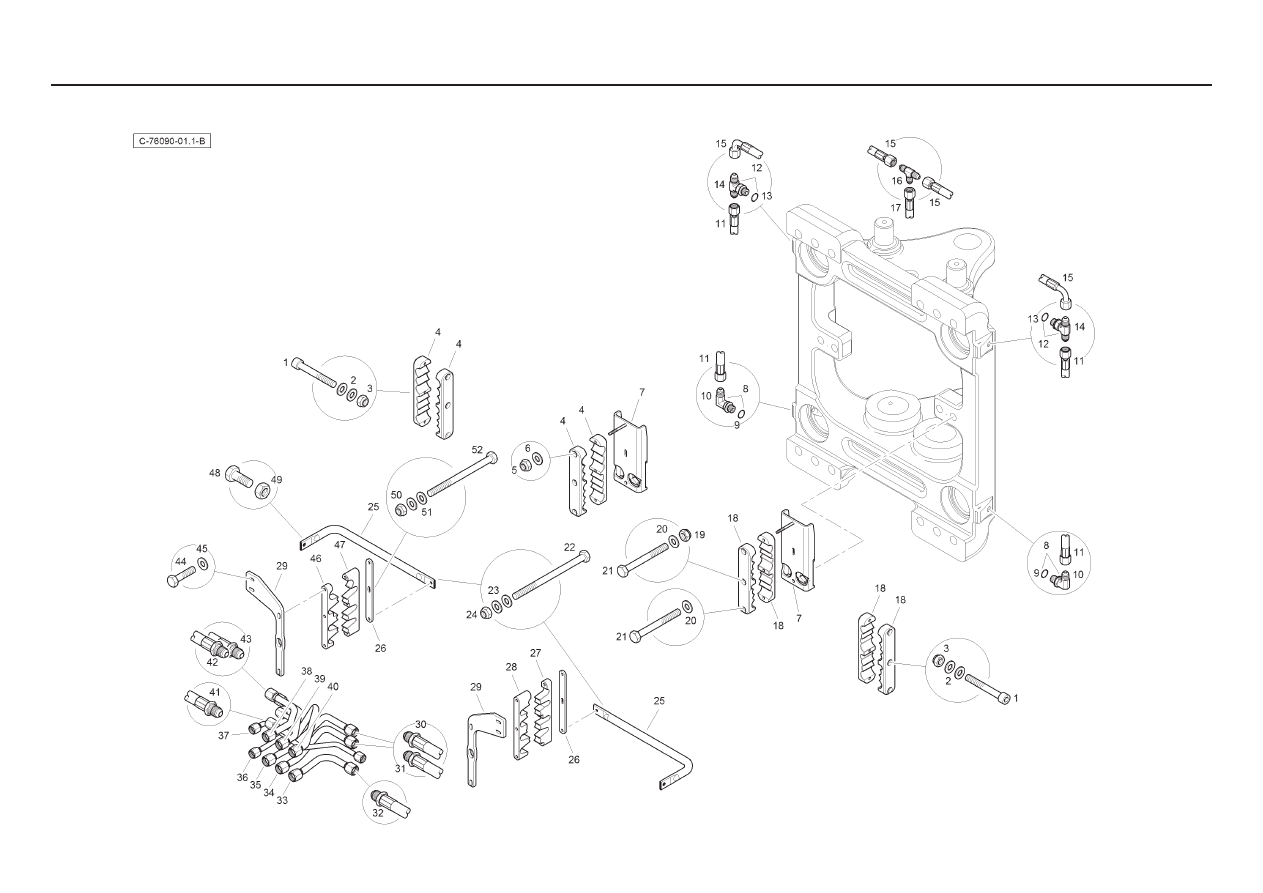

- Sideshift - Standard Dipper - 15ft - without Hose Burst

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124471

6

Cap Screw

Vis A Tete Six Pans

Zylinderschraube

Tornillo

2

390971X1

12

Washer

Rondelle

Scheibe

Arandela

3

1441500X1

6

Nut

Ecrou

Flachmutter

Tuerca De Retencion

4

T125143

4

Hose Clamp

Collier

Halteschelle

Abrazadera

5

1441500X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

6

390971X1

2

Washer

Rondelle

Scheibe

Arandela

7

T123736

2

Hose Bracket

Support Fixation

Haltearm

Soporte

8

358761X91

2

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

9

831496M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

10

-

1

Elbow

Coude, 90°

Kniestück, 90°

Codo, 90°

11

6114062M91

2

Hose

Durit

Schlauch

Flexible

12

358827X91

2

Tee

Té

T-Stück

Pieza en T

13

831496M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14

-

1

Tee

Té

T-Stück

Pieza en T

15

6114061M91

2

Hose

Durit

Schlauch

Flexible

16

356558X1

1

Tee

Té

T-Stück

Pieza en T

17

T126467

1

Hose

Durit

Schlauch

Flexible

18

T123175

4

Hose Clamp

Collier

Halteschelle

Abrazadera

19

1441500X1

2

Nut

Ecrou

Flachmutter

Tuerca De Retencion

20

390971X1

4

Washer

Rondelle

Scheibe

Arandela

21

339244X1

4

Bolt

Boulon

Schraubbolzen

Perno

22

T124240

4

Bolt

Boulon

Schraubbolzen

Perno

23

390971X1

8

Washer

Rondelle

Scheibe

Arandela

24

1441500X1

4

Nut

Ecrou

Flachmutter

Tuerca De Retencion

25

T124241

2

Hose Support

Support Fixation

Haltearm

Soporte

26

T123927

2

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

27

T123171

1

Hose Clamp

Collier

Halteschelle

Abrazadera

28

T123173

1

Hose Clamp

Collier

Halteschelle

Abrazadera

29

T123926

2

Support Fixation

Haltearm

Soport

30

T126461

1

Hose

Durit

Schlauch

Flexible

31

T126462

1

Hose

Durit

Schlauch

Flexible

32

T126463

1

Hose

Durit

Schlauch

Flexible

33

T123909

1

Tube

Tube

Rohr

Tubo

34

T123907

1

Tube

Tube

Rohr

Tubo

35

T123758

1

Tube

Tube

Rohr

Tubo
