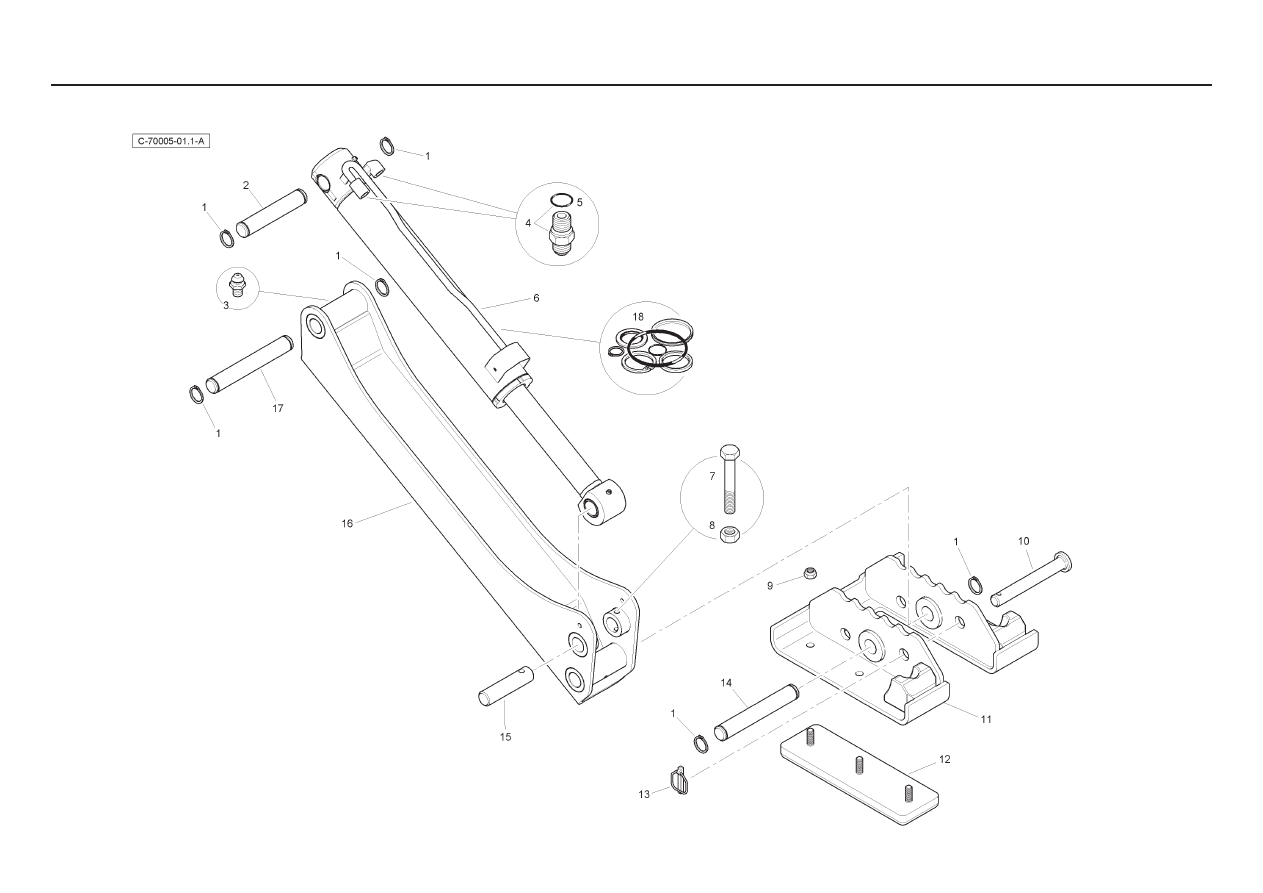

Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 34

- Centremount - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

390948X1

12

Circlip

Segment D´Arrêt

Sicherungsring

Abrazadera

2  6111529M1

2 Pin

Axe

Bolzen

Pasador

3

339608X1

4

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

4

358743X91

4

Connector & O Ring

Borne

Doppelnippel

Unión

5

831497M1

4

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

6

T105504

2

Cylinder

Vérin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli.

7  3009515X1

2 Bolt

Boulon

Schraubbolzen

Perno

8

3009695X1

2

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

9

1442739X1

12

Nut

Ecrou Blocage

Flachmutter

Tuerca

10  6112221M1

2 Pin

Axe

Bolzen

Pasador

11

6111381M91Y02

2

Flip Over Foot

Pied

Fuß

Pie

12

6111339M91

4

Pad Assy.

Plaque De Caoutchouc

Gummiplatte

Placa, Caucho

13

3516522M91

2

Pin

Goupille D´Arrêt

Klappstecker

Pasador De Parada

14  3517330M3

2 Pin

Axe

Bolzen

Pasador

15  6111530M1

2 Pin

Axe

Bolzen

Pasador

16

6111348M91Y02

2

Stab Leg

Jambe

Bein

Pierna

17  6111528M1

2 Pin

Axe

Bolzen

Pasador

18

6195933M91

2

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego Retenes

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

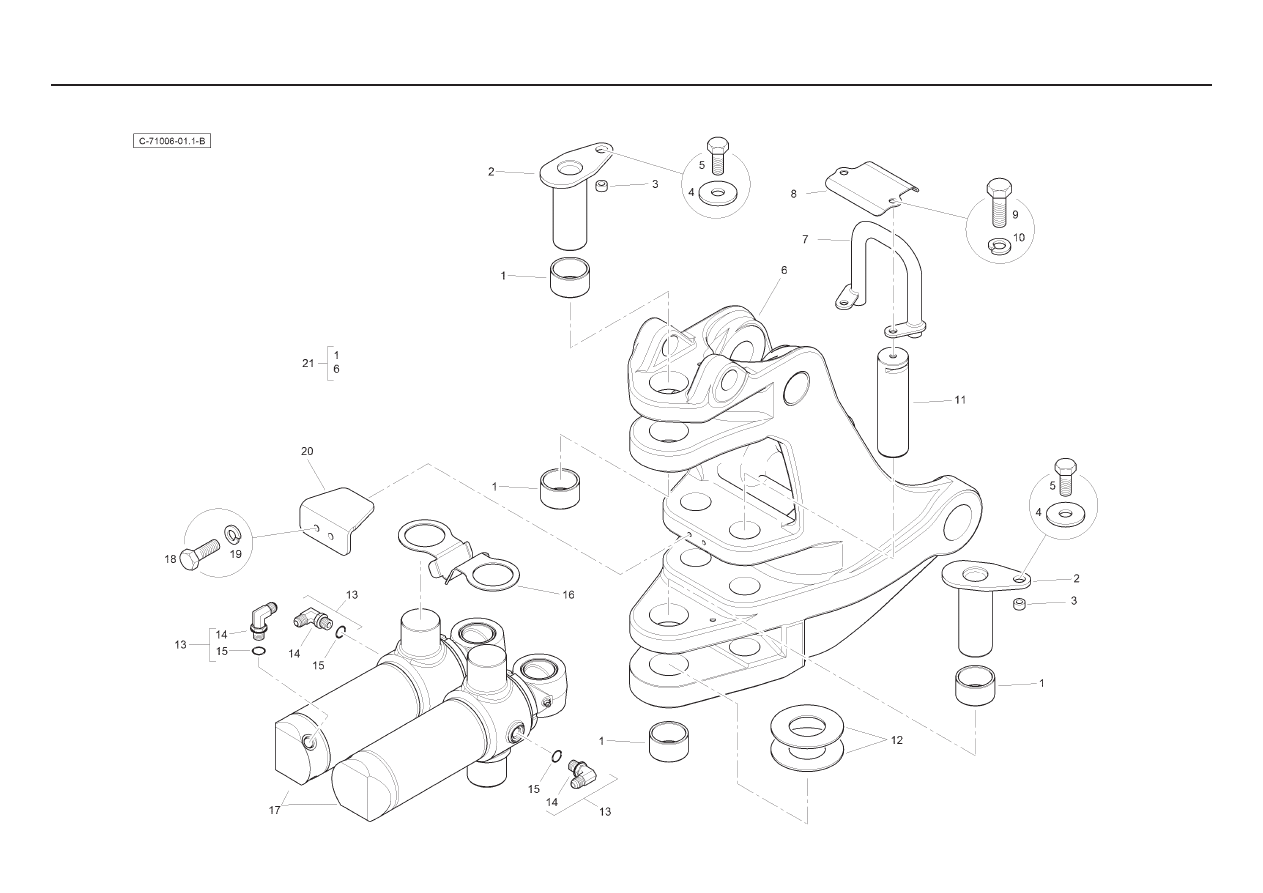

- Sideshift - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111423M1

4

Bush

Douille

Buchse

Casquillo

2  6114960M91

2 Pin

Axe

Bolzen

Pasador

3

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

4  339735X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

5  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

6

T125953

1

Swing Arm Casting

Bras Pivot

Schwenkarm

Brazo Oscilante

7

T126108

1

Hose Guide

Durit Guide

Schlauch Führung

Flexible Guía

8

T126161

1

Hose Guide Slider

Durit Guide Curseur

Schlauch Führung Schieber

Flexible Guía Cursor

9  3009507X1

2 Bolt

Boulon

Schraubbolzen

Perno

10  339369X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

11  T126200

2 Pin

Axe

Bolzen

Pasador

12  3521389M1

2 Washer

Rondelle

Unterlegscheibe

Arandela

13

358762X91

6

Elbow

Coude

Winkelstuck

Codo

14

-

1

Elbow

Coude

Winkelstuck

Codo

15

831497M1

1

O Ring

Joint torique

O Ring

Junta tórica

16  T101732

1 Clip

Circlip

Schelle

Clip

17

T122083

2

Slew Cylinder

Verin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

18  6007776M1

2 Bolt

Boulon

Schraubbolzen

Perno

19  339376X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

20

T126199

1

Angle Retainer Pin

Equerre Reteneur Axe

Winkel Haltering Bolzen

Angulo Retenedor Pasador

21

T126206

1

Swing Casting

Pièce coulée

Gußteil

Fundición

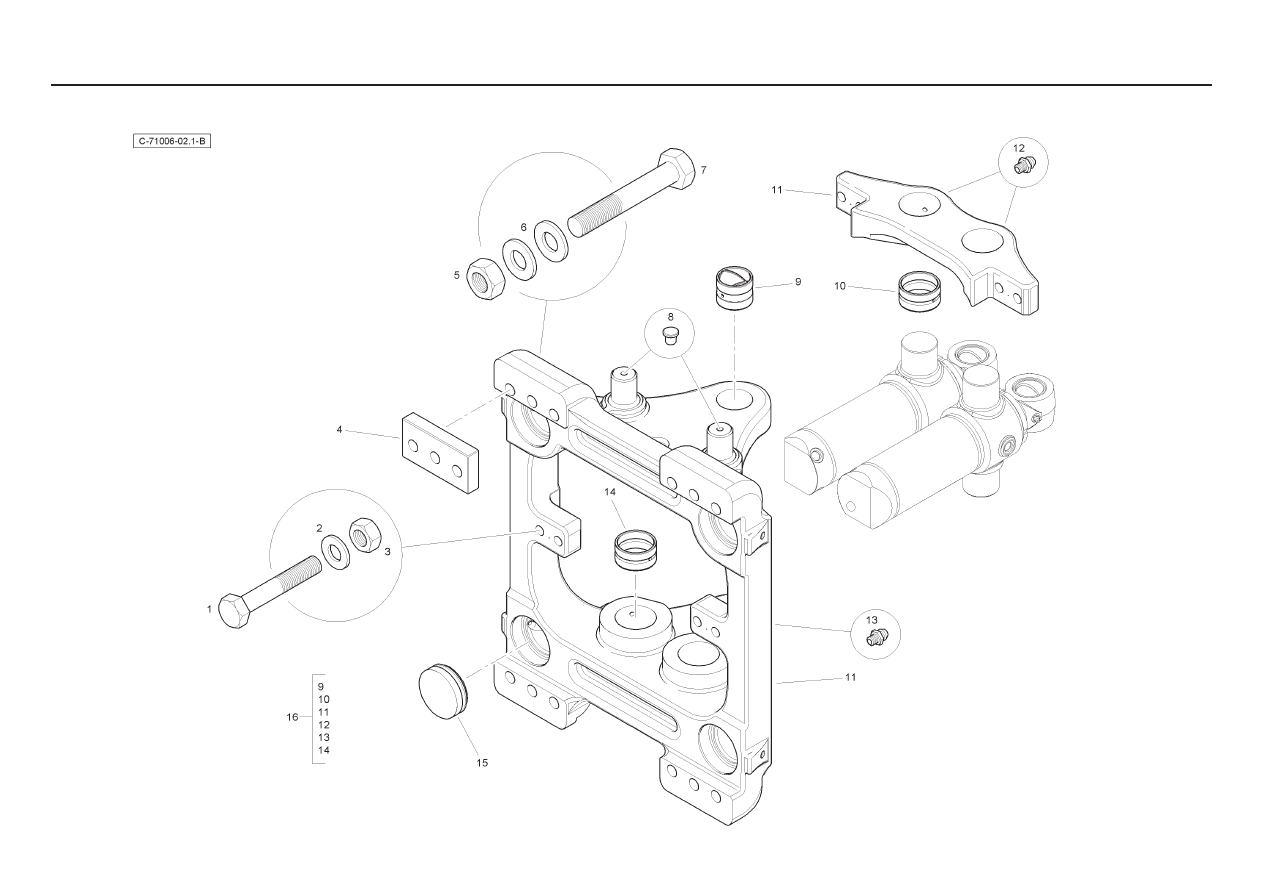

- Sideshift - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112976M1

4

Bolt

Boulon

Schraubbolzen

Perno

2  385365X1

8 Washer

Rondelle

Unterlegscheibe

Arandela

3  3522225M3

4 Nut

Ecrou

Mutter

Tuerca

4

3521610M1GY03

4

Clamp Plate

Platine

Klemmplatte

Placa De Abrazo

5

6110797M1

12 Nut

Ecrou

Mutter

Tuerca

6

3517388M1

24 Washer

Rondelle

Unterlegscheibe

Arandela

7

3522255M2

12

Bolt

Boulon

Schraubbolzen

Perno

8  T102199

2 Plug

Bouchon

Stopfen

Tapon

9  3500312M3

2 Bush

Douille

Buchse

Casquillo

10  6111332M1

2 Bush

Douille

Buchse

Casquillo

11

6111420M91

1

Mast Casting

Pièce coulée

Gußteil

Fundición

12

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

13

339608X1

4

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

14  6111332M1

2 Bush

Douille

Buchse

Casquillo

15

6110790M91

4

Clamp Seal Assy

Ensemble De Joint

Dichtung

Junta, Conj.

16

6111422M91

1

Mast Casting Assembly

Pièce coulée

Gußteil

Fundición

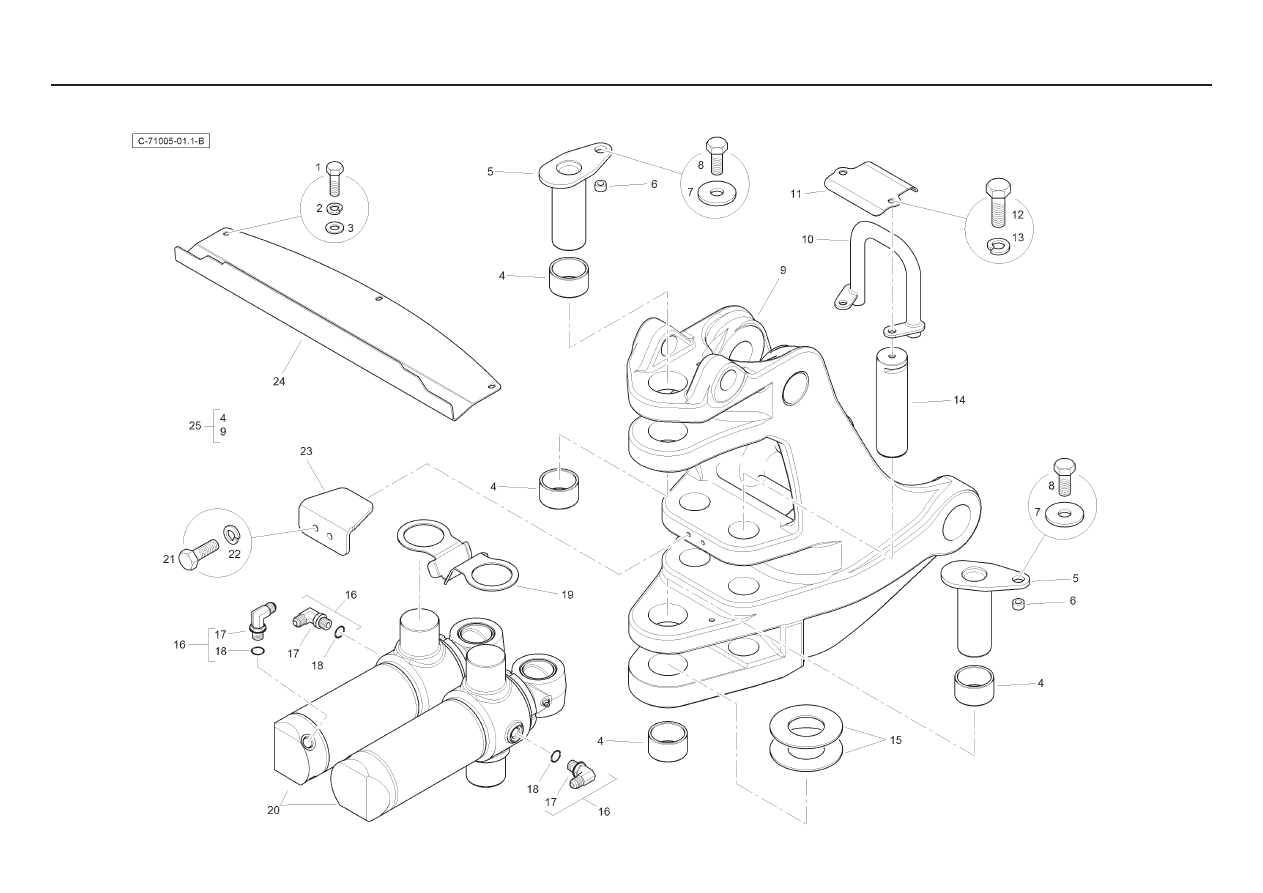

- Centremount - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  339761X1

3 Bolt

Boulon

Schraubbolzen

Perno

2  339374X1

3 Washer

Rondelle

Unterlegscheibe

Arandela

3  390972X1

3 Washer

Rondelle

Unterlegscheibe

Arandela

4  6111423M1

4 Bush

Douille

Buchse

Casquillo

5  6114960M91

2 Pin

Axe

Bolzen

Pasador

6

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

7  339735X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

8  3009492X1

2 Bolt

Boulon

Schraubbolzen

Perno

9

T125953

1

Swing Arm Casting

Bras Pivot

Schwenkarm

Brazo Oscilante

10

T126108

1

Hose Guide

Durit Guide

Schlauch Führung

Flexible Guía

11

T126161

1

Hose Guide Slider

Durit Guide Curseur

Schlauch Führung Schieber

Flexible Guía Cursor

12  3009507X1

2 Bolt

Boulon

Schraubbolzen

Perno

13  339369X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

14

T126200

2

Pin

Goupille

Bolzen

Pasador

15  3521389M1

2 Washer

Rondelle

Unterlegscheibe

Arandela

16

358762X91

6

Elbow

Coude

Winkelstuck

Codo

17

-

1

Elbow

Coude

Winkelstuck

Codo

18

831497M1

1

O Ring

Joint torique

O Ring

Junta tórica

19  T101732

1 Clip

Circlip

Schelle

Clip

20

T122083

2

Slew Cylinder

Verin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

21  6007776M1

2 Bolt

Boulon

Schraubbolzen

Perno

22  339376X1

2 Washer

Rondelle

Unterlegscheibe

Arandela

23

T126199

1

Angle Retainer Pin

Equerre Reteneur Axe

Winkel Haltering Bolzen

Angulo Retenedor Pasador

24

T103513

1

Cover Plate

Couvercle

Deckel

Cubierta

25

T126206

1

Swing Casting

Pièce coulée

Gußteil

Fundición

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

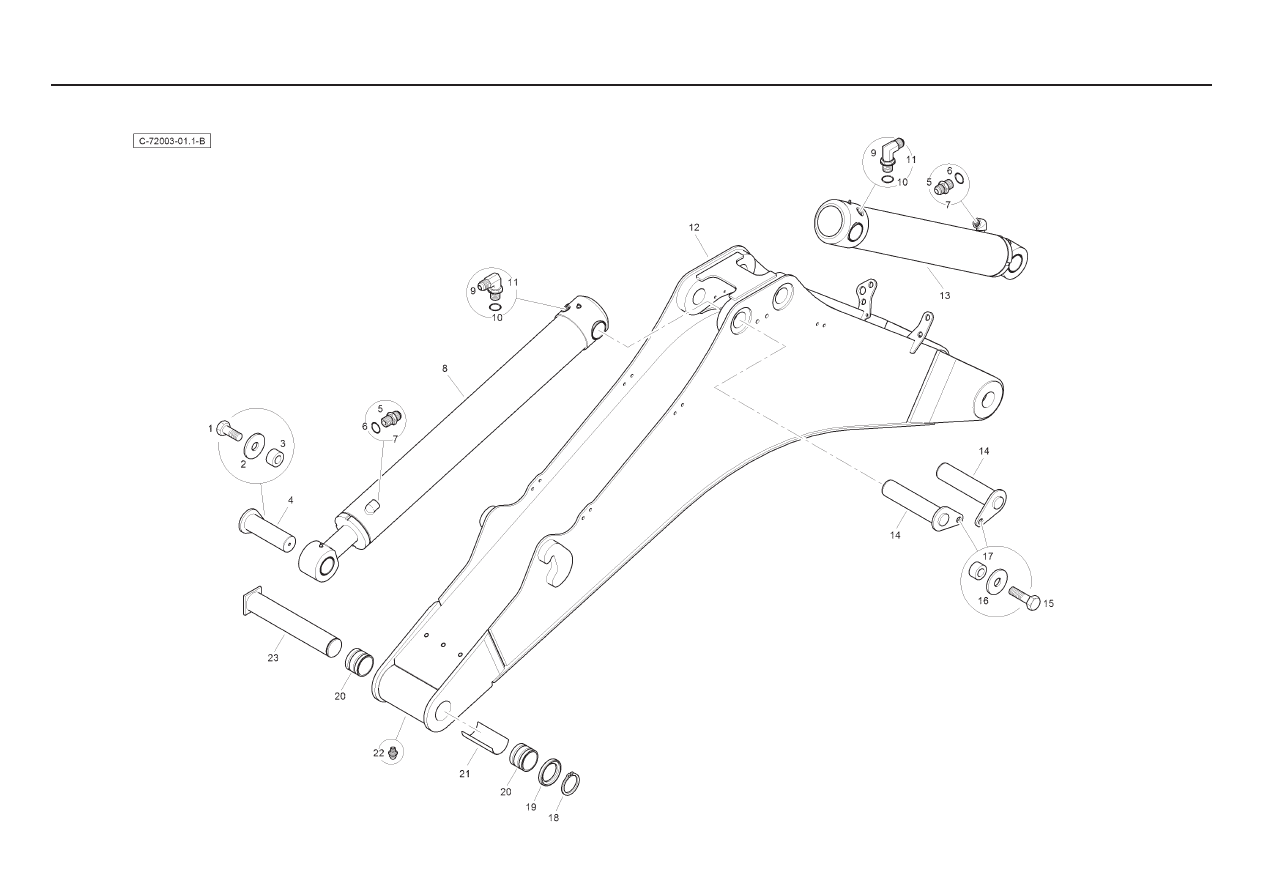

- Standard - 15ft - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009492X1

1 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

1

Washer

Rondelle

Scheibe

Arandela

3

6111417M1

1

Spacer

Entretoise

 Abstandstuck

Traviesa

4  6111814M91

1 Pin

Axe

Bolzen

Pasador

5

-

1

Union

Raccord

Verschraubung

Racor

6

835024M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

7

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

8

T105912

1

Cylinder - Boom

Verin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

9

835007M91

2

Elbow

Coude

Kniestück

Codo

10

835024M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

11

-

1

Elbow

Coude

Kniestück

Codo

12

6111554M91

1

Boom

Flèche

Ausleger

Aguilón

13

T105911

1

Cylinder - Dipper

Verin Bras Pelle

Loffelstielzyl

Cilindro Brazo

14  6111571M91

2 Pin

Axe

Bolzen

Pasador

15  3009494X1

2 Bolt

Boulon

Schraubbolzen

Perno

16

339735X1

2

Washer

Rondelle

Scheibe

Arandela

17

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

18

1440533X1

1

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

19

6114875M1

1

Washer

Rondelle

Scheibe

Arandela

20  3521388M5

2 Bush

Douille

Buchse

Casquillo

21  T125329

1 Bush

Douille

Buchse

Casquillo

22

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

23  6114873M91

1 Pin

Axe

Bolzen

Pasador

- Standard - 15ft - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009492X1

1 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

1

Washer

Rondelle

Scheibe

Arandela

3

6111417M1

1

Spacer

Entretoise

 Abstandstuck

Traviesa

4  6111814M91

1 Pin

Axe

Bolzen

Pasador

5

-

1

Union

Raccord

Verschraubung

Racor

6

835024M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

7

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

8

T105912

1

Cylinder - Boom

Verin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli

9

835007M91

2

Elbow

Coude

Kniestück

Codo

10

835024M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

11

-

1

Elbow

Coude

Kniestück

Codo

12

6111554M91

1

Boom

Flèche

Ausleger

Aguilón

13

T105911

1

Cylinder - Dipper

Verin Bras Pelle

Loffelstielzyl

Cilindro Brazo

14  6111571M91

2 Pin

Axe

Bolzen

Pasador

15  3009494X1

2 Bolt

Boulon

Schraubbolzen

Perno

16

339735X1

2

Washer

Rondelle

Scheibe

Arandela

17

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

18

1440533X1

1

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

19

6114875M1

1

Washer

Rondelle

Scheibe

Arandela

20  3521388M5

2 Bush

Douille

Buchse

Casquillo

21  T125329

1 Bush

Douille

Buchse

Casquillo

22

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

23  6114873M91

1 Pin

Axe

Bolzen

Pasador

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

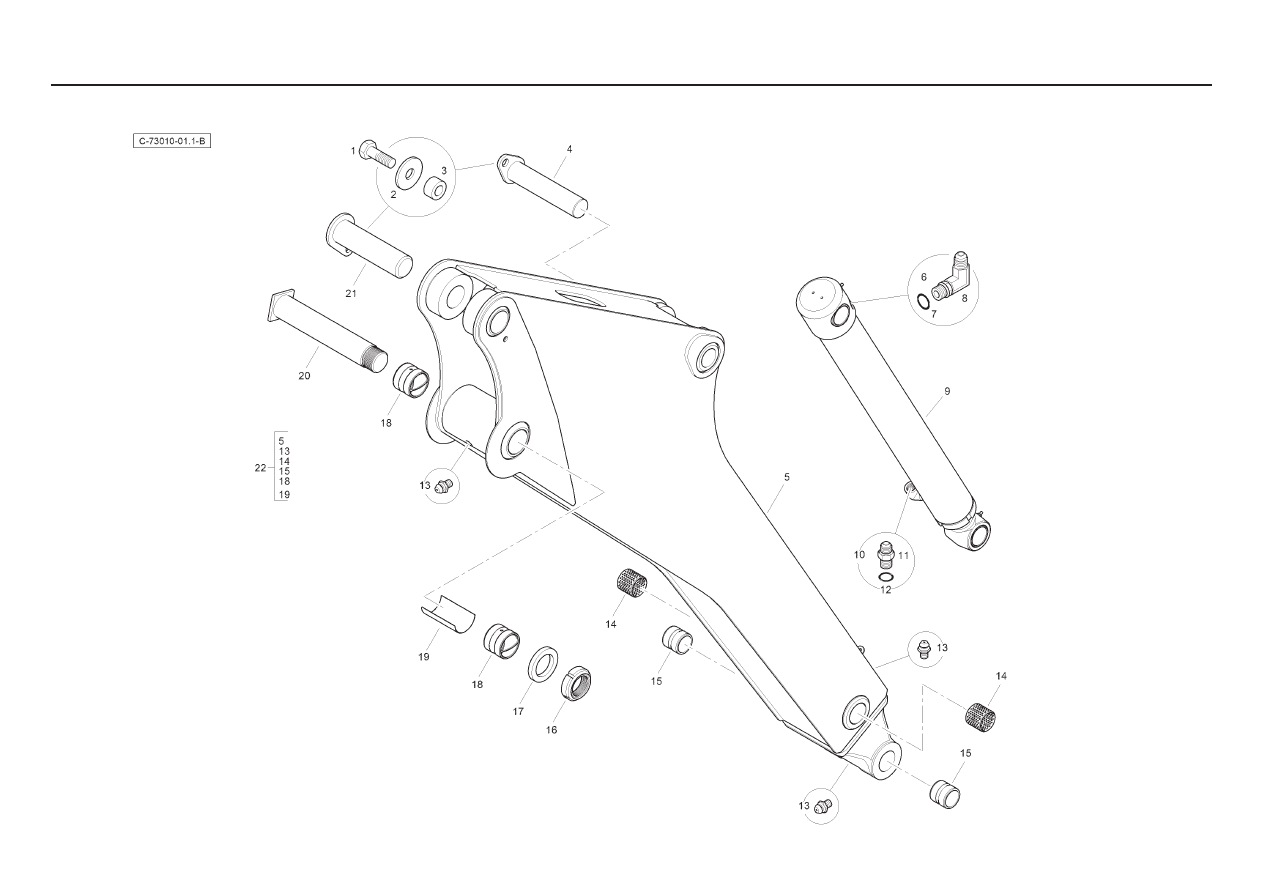

- Standard - 15ft - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

2

Washer Heavy

Rondelle

Scheibe

Arandela

3

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

4  6111667M91

1 Pin

Axe

Bolzen

Pasador

5

-

1

Dipper

Bras De Pelle

Löffelstiel

Brazo Cucharón

6

835007M91

1

Elbow

Coude

Kniestück

Codo

7

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

-

1

Elbow

Coude

Kniestück

Codo

9

T105910

1

Bucket Cylinder

Verin De Godet

Schaufelzylinder

Cilindro Cuchar

10

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

11

-

1

Union

Raccord

Verschraubung

Racor

12

831497M1

1

O Ring

Joint Torique

O-ring

Junta De Tipo O

13

339608X1

3

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

14

6111713M1

2

Bearing

Coussinet

Lager

Cojinete

15

3500009M3

2

Bush

Douille

Buchse

Casquillo

16

6111824M1

1

Nyloc Nut

Ecrou

Mutter

Tuerca

17

6111823M1

1

Washer

Rondelle

Scheibe

Arandela

18

3500312M3

2

Bush

Douille

Buchse

Casquillo

19

T125332

1

Bush

Douille

Buchse

Casquillo

20  6111585M91

1 Pin

Axe

Bolzen

Pasador

21  6111825M91

1 Pin

Axe

Bolzen

Pasador

22

6111715M91W01

1

Dipper Assembly

Bras De Pelle

Löffelstiel

Brazo Cucharón

- Standard - 15ft - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

2

Washer Heavy

Rondelle

Scheibe

Arandela

3

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

4  6111667M91

1 Pin

Axe

Bolzen

Pasador

5

-

1

Dipper

Bras De Pelle

Löffelstiel

Brazo Cucharón

6

835007M91

1

Elbow

Coude

Kniestück

Codo

7

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

-

1

Elbow

Coude

Kniestück

Codo

9

T105910

1

Bucket Cylinder

Verin De Godet

Schaufelzylinder

Cilindro Cuchar

10

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

11

-

1

Union

Raccord

Verschraubung

Racor

12

831497M1

1

O Ring

Joint Torique

O-ring

Junta De Tipo O

13

339608X1

3

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

14

6111713M1

2

Bearing

Coussinet

Lager

Cojinete

15

3500009M3

2

Bush

Douille

Buchse

Casquillo

16

6111824M1

1

Nyloc Nut

Ecrou

Mutter

Tuerca

17

6111823M1

1

Washer

Rondelle

Scheibe

Arandela

18

3500312M3

2

Bush

Douille

Buchse

Casquillo

19

T125332

1

Bush

Douille

Buchse

Casquillo

20  6111585M91

1 Pin

Axe

Bolzen

Pasador

21  6111825M91

1 Pin

Axe

Bolzen

Pasador

22

6111715M91Y02

1

Dipper Assembly

Bras De Pelle

Löffelstiel

Brazo Cucharón

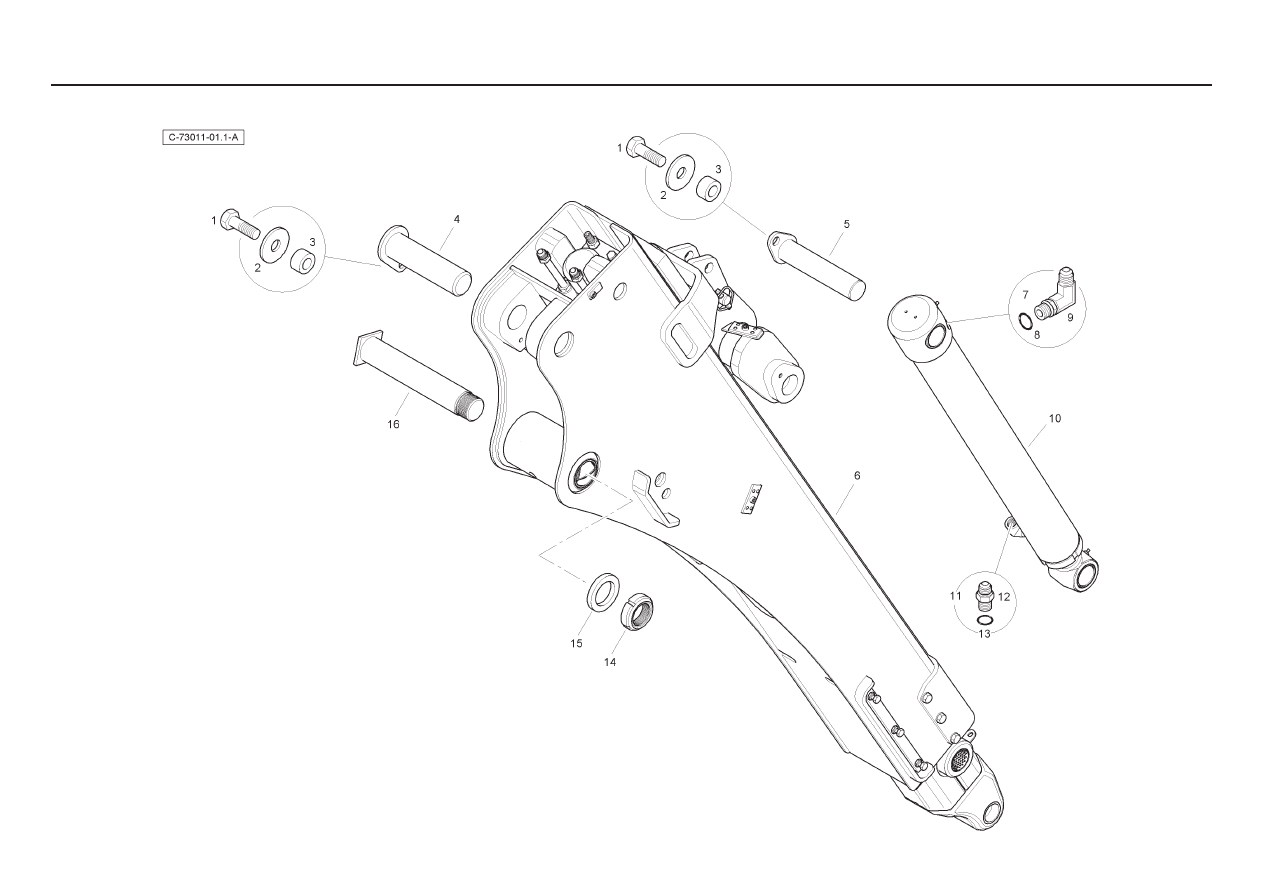

- Extending - 15ft - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

2

Washer

Rondelle

Scheibe

Arandela

3

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

4  6111825M91

1 Pin

Axe

Bolzen

Pasador

5  6111667M91

1 Pin

Axe

Bolzen

Pasador

6

T125549W01

1

Dipper Assembly

Bras De Pelle

Löffelstiel

Brazo Cucharón

7

835007M91

1

Elbow

Coude

Kniestück

Codo

8

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

-

1

Elbow

Coude

Kniestück

Codo

10

T105910

1

Bucket Cylinder

Verin De Godet

Schaufelzylinder

Cilindro Cuchar

11

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

12

-

1

Union

Raccord

Verschraubung

Racor

13

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14

6111824M1

1

Nut

Ecrou

Mutter

Tuerca

15

6111823M1

1

Washer

Rondelle

Scheibe

Arandela

16  6111585M91

1 Pin

Axe

Bolzen

Pasador

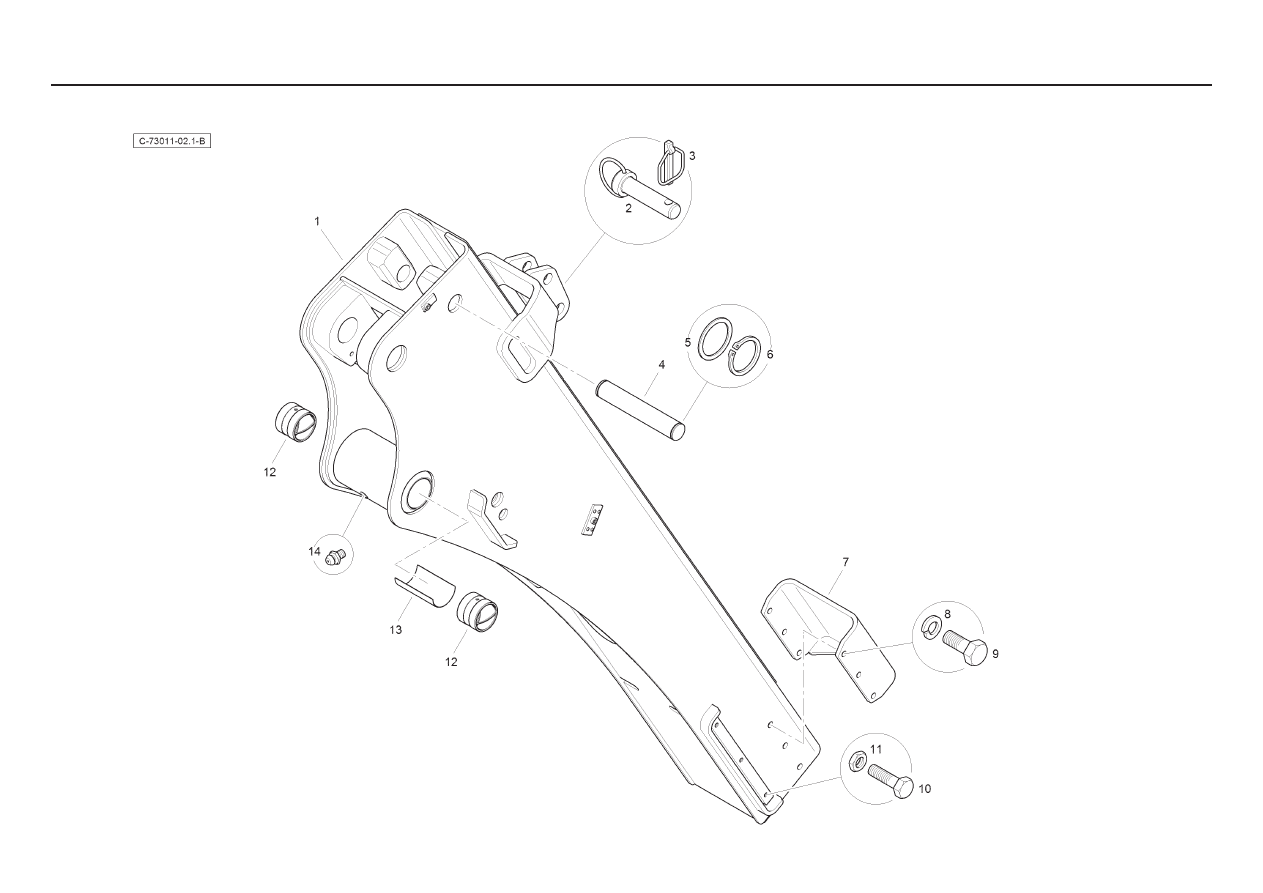

- Outer - 15ft - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T125548W01

1

Extendable Dipper Outer

Bras De Pelle - Externe

Löffelstiel - Äußer

Brazo Cucharón - Externo

2

T122130

1

Lock Pin

Ens Goup Anneau

Bolzen Mit Ring

Cjto Clav/anillo

3

3516522M91

1

Safety Linch Pin

Goupille D´arrêt

Klappstecker

Pasador De Parada

4  6111679M1

1 Pin

Axe

Bolzen

Pasador

5

6111893M1

2

Spacer

Entretoise

Abstandstuck

Pieza Distancia

6

339820X1

2

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

7

6111625M91W01

1

Retainer

Reteneur

Haltering

Retenedor

8

339369X1

6

Washer

Rondelle

Scheibe

Arandela

9  3009506X1

6 Bolt

Boulon

Schraubbolzen

Perno

10  3009494X1

6 Bolt

Boulon

Schraubbolzen

Perno

11

3009694X1

6

Nut

Ecrou

Mutter

Tuerca De Retención

12

3500312M3

2

Bush

Douille

Buchse

Casquillo

13

T125332

1

Bush

Douille

Buchse

Casquillo

14

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

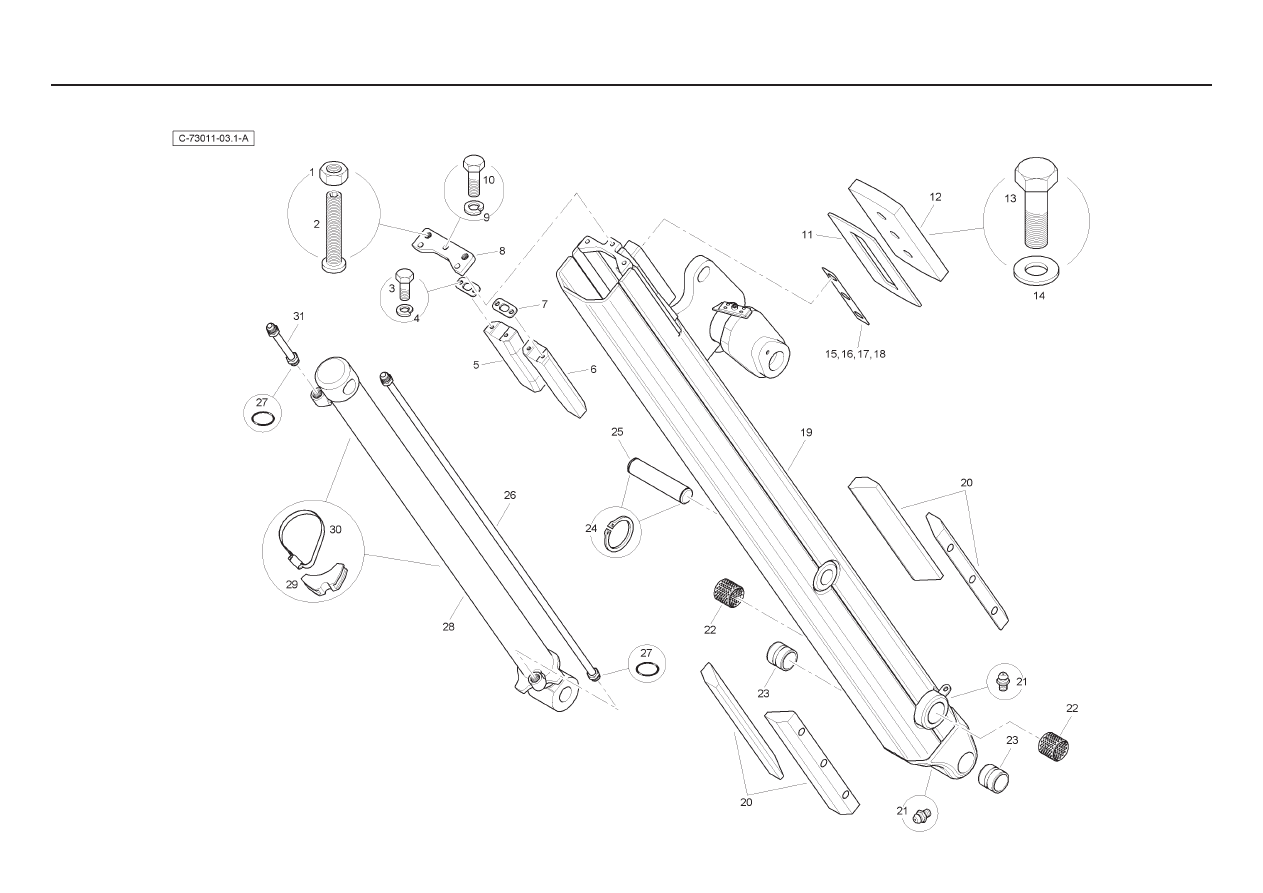

- Inner - 15ft - White

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

339034X1

2

Nut

Ecrou

Mutter

Tuerca

2

T119129

2

Adjuster Screw

Vis

Schraube

Tornillo

3  3009492X1

4 Bolt

Boulon

Schraubbolzen

Perno

4

339376X1

4

Spring Washer

Rondelle Frein

Federring

Arandela De Freno

5

T125308

1

Wear Pad

Plaque Usure

Tragplatte

Placa De Roce

Upper RH

6

T125309

1

Wear Pad

Plaque Usure

Tragplatte

Placa De Roce

Upper LH

7

T125310

2

Retaining Plate

Plaque Retenue

Halteplatte

Pletina Retencio

8

T125314

1

Retainer

Reteneur

Haltering

Retenedor

9

339369X1

3

Spring Washer

Rondelle Frein

Federring

Arandela De Freno

10  391934X1

3 Bolt

Boulon

Schraubbolzen

Perno

11

T125434

1

Wear Pad

Plaque Usure

Tragplatte

Placa De Roce

12

T125429W01

1

Cover Plate

Plaque

Platte

Plato

13  T125408

3 Bolt

Boulon

Schraubbolzen

Perno

14

896-11024

3

Washer

Rondelle

Scheibe

Arandela

15

T125328

AR  Shim

Cale Réglage

Einstellblech

Calce

3 Hole - 0.5mm

16

T125333

AR  Shim

Cale Réglage

Einstellblech

Calce

3 Hole - 1mm

17

T125334

AR  Shim

Cale Réglage

Einstellblech

Calce

3 Hole - 2mm

18

T125335

AR  Shim

Cale Réglage

Einstellblech

Calce

3 Hole - 3mm

19

T125547W01

1

Extendable Dipper Inner

Bras De Pelle - Intérieur

Löffelstiel - Inner

Brazo Cucharón - Interno

20

6111618M1

4

Wear Pad

Plaque Usure

Tragplatte

Placa De Roce

21

339608X1

2

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador

22

6111713M1

2

Bearing

Coussinet

Lager

Cojinete

23

3500009M3

2

Bush

Douille

Buchse

Casquillo

24

339820X1

2

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

25  6111678M1

1 Pin

Axe

Bolzen

Pasador

26

T111064

1

Tube Assy

Ensemble Tube

Rohr Kpl

Conj.De Tubo

27

835024M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

28

T111433

1

Cylinder

Vérin Hydrauli

Hydraulik Zyl

Cilindro Hidrauli

29

T114670

2

Saddle

Selle

Sattel

Silla

30

3517728M1

2

Clip

Bride Pour Tutaux

Schlauchschelle

Clip

31

T111066

1

Tube Assy

Ensemble Tube

Rohr Kpl

Conj.De Tubo

- Extending - 15ft - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3009493X1

2 Bolt

Boulon

Schraubbolzen

Perno

2

339735X1

2

Washer

Rondelle

Scheibe

Arandela

3

6111417M1

2

Spacer

Entretoise

Abstandstuck

Traviesa

4  6111825M91

1 Pin

Axe

Bolzen

Pasador

5  6111667M91

1 Pin

Axe

Bolzen

Pasador

6

T125549Y02

1

Dipper Assembly

Bras De Pelle

Löffelstiel

Brazo Cucharón

7

835007M91

1

Elbow

Coude

Kniestück

Codo

8

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

9

-

1

Elbow

Coude

Kniestück

Codo

10

T105910

1

Bucket Cylinder

Verin De Godet

Schaufelzylinder

Cilindro Cuchar

11

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Unión

12

-

1

Union

Raccord

Verschraubung

Racor

13

831497M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14

6111824M1

1

Nut

Ecrou

Mutter

Tuerca

15

6111823M1

1

Washer

Rondelle

Scheibe

Arandela

16  6111585M91

1 Pin

Axe

Bolzen

Pasador

- Outer - 15ft - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T125548

1

Extendable Dipper Outer

Bras De Pelle - Externe

Löffelstiel - Äußer

Brazo Cucharón - Externo

2

T122130

1

Lock Pin

Ens Goup Anneau

Bolzen Mit Ring

Cjto Clav/anillo

3

3516522M91

1

Safety Linch Pin

Goupille D´arrêt

Klappstecker

Pasador De Parada

4  6111679M1

1 Pin

Axe

Bolzen

Pasador

5

6111893M1

2

Spacer

Entretoise

Abstandstuck

Pieza Distancia

6

339820X1

2

Circlip

Segment D’arret

Sicherungsring

Anillo De Resorte

7

6111625M91Y02

1

Retainer

Reteneur

Haltering

Retenedor

8

339369X1

6

Washer

Rondelle

Scheibe

Arandela

9  3009506X1

6 Bolt

Boulon

Schraubbolzen

Perno

10  3009494X1

6 Bolt

Boulon

Schraubbolzen

Perno

11

3009694X1

6

Nut

Ecrou

Mutter

Tuerca De Retención

12

3500312M3

2

Bush

Douille

Buchse

Casquillo

13

T125332

1

Bush

Douille

Buchse

Casquillo

14

339608X1

1

Grease Nipple

Nipple De Graissage

Schmiernippel

Engrasador
