Органы управления/Приборы/Принадлежности

68

Органы управления/Приборы/Принадлежности

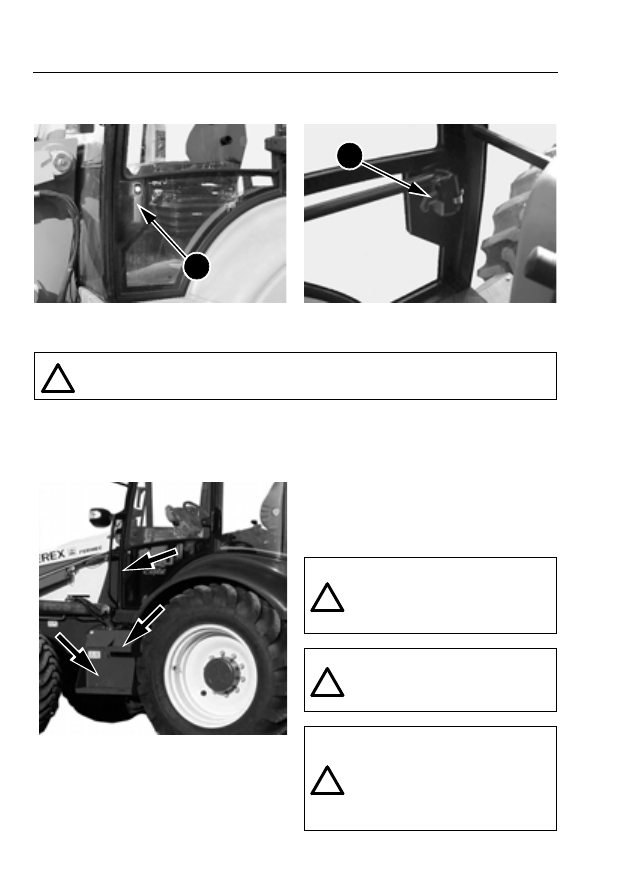

Двери кабины (версия с кабиной)

CP98F019

CP98F020

Двери открываются при помощи ручки (1) с внешней стороны и при помощи ручки (2) с
внутренней стороны.

ПРИМЕЧАНИЕ:

Для запирания дверей

воспользуйтесь ключом.

Ступеньки и поручни доступа

PN00001

При входе или выходе из кабины оператора
пользуйтесь ступеньками и поручнями
доступа.

ВНИМАНИЕ:

При входе или выходе из

кабины оператора пользуйтесь левой
стороной погрузчика. Правая сторона
используется только в случае крайней
необходимости.

1

2

ПРЕДУПРЕЖДЕНИЕ:

Перед любым движением погрузчика убедитесь в

надежном закрытии дверей.

!

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

используйте рулевое колесо или
рычаги управления в качестве
опоры при входе и выходе из
кабины оператора

ПРЕДУПРЕЖДЕНИЕ:

Почистит

е ступеньки и поручни доступа,
удалите с них все следы смазки,
масла, грязи и льда (зимой).

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

выпрыгивайте из погрузчика.
Выход из кабины оператора
должен всегда осуществляться
лицом к погрузчику с
использованием ступенек и
поручней для доступа.

!

!

!

Органы управления/Приборы/Принадлежности

69

Приборная панель

Передняя панель управления

TV06001A

ПРИМЕЧАНИЕ:

выше показаны все индикаторы. В зависимости от спецификации

машины могут присутствовать не все индикаторы.

1.

Не используется.

2.

ИНДИКАТОР СТОЧНОЧНОГО ТОРМОЗА - Этот индикатор загорается при установке
погрузчика на стояночный тормоз (колеса заторможены). См. "Рычаг стояночного
тормоза", стр. 81.

3.

ИНДИКАТОР ДАЛЬНЕГО СВЕТА - этот индикатор загорается при включении дальнего
света погрузчика.

4.

ИНДИКАТОР РЫЧАГА НАПРАВЛЕНИЯ ДВИЖЕНИЯ (ПОГРУЗЧИКИ С
СИНХРОНИЗАТОРОМ ДВИЖЕНИЯ) ИЛИ РЫЧАГА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ
(

ПОГРУЗЧИКИ С ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧИ ПРИ ВКЛЮЧЕННОМ СЦЕПЛЕНИИ) -

Этот индикатор загорается при нейтральном положении рычага.

5.

ИНДИКАТОР ПРЕДВАРИТЕЛЬНОГО ПОДОГРЕВА - Этот индикатор загорается при
установке ключа зажигания в положение предварительного подогрева.

6.

ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР НЕИСПРАВНОСТИ ДВИГАТЕЛЯ - Этот
предупреждающий индикатор загорается при возникновении неисправности двигателя.
Если индикатор загорится во время работы погрузчика, переместите погрузчик в
безопасное место, выключите двигатель, включите стояночный тормоз, вытащите ключ
зажигания и определите причину неисправности.

7.

ИНДИКАТОР ПЛАВАЮЩЕГО РЕЖИМА — Этот индикатор загорается при выборе
"

плавающего режима ковша".

736 Hrs
436 Km

A

1

2

3

4

11

6

7

8

5

9

12

10

Органы управления/Приборы/Принадлежности

70

8.

ИНДИКАТОР УКАЗАТЕЛЯ ПОВОРОТОВ - Этот индикатор мигает при перемещении
рычага указателя поворотов.

ПРИМЕЧАНИЕ:

Этот индикатор мигает с такой же скоростью, что и другие

индикаторы. Если индикатор мигает со скоростью, отличной от скорости указателей
поворота, лампочка одного из указателей поворота неисправна и должна быть заменена.
См. "Замена лампочки", стр. 263.

9.

СПИДОМЕТР (дополнительное оборудование) - Спидометр показывает скорость
движения погрузчика при движении вперед. Большие цифры вверху показывают
скорость в км/час, а цифры внизу - в милях в час.

10.

СЧЕТЧИК ЧАСОВ - Счетчик часов показывает количество часов работы двигателя.
Он также позволяет спланировать проведение операций обслуживания. См. "Счетчик
часов", стр. 165

11.

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ
(

только машины с переключением передачи при включенном сцеплении Carraro) —

Данный индикатор будет непрерывно гореть при неисправности коробки передач. Если
индикатор загорится во время работы погрузчика, переместите погрузчик в безопасное
место, выключите двигатель, включите стояночный тормоз, вытащите ключ зажигания
и определите причину неисправности.

12.

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ
(

только машины с переключением передачи при включенном сцеплении Carraro) —

Данный индикатор загорается, когда выбран режим автоматической коробки передач.

Органы управления/Приборы/Принадлежности

71

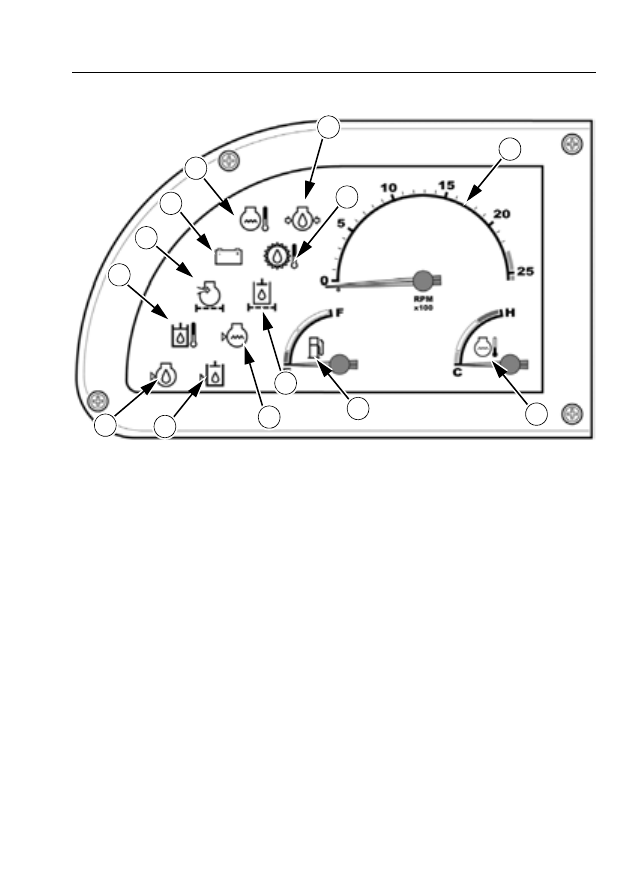

Боковая панель управления

TV06001

1.

ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ-
Этот предупреждающий индикатор загорается при анормальном повышении
температуры охлаждающей жидкости. Если индикатор загорится во время работы
погрузчика, переместите погрузчик в безопасное место, выключите двигатель, включите
стояночный тормоз, вытащите ключ зажигания и определите причину неисправности.

2.

ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР ЗАРЯДА ГЕНЕРАТОРА - Этот предупреждающий
индикатор загорается при обрыве ремня генератора/вентилятора или если генератор не
заряжает аккумулятор. Если индикатор загорится во время работы погрузчика,
переместите погрузчик в безопасное место, выключите двигатель, включите стояночный
тормоз, вытащите ключ зажигания и определите причину неисправности.

3.

ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР ЗАСОРЕНИЯ ВОЗДУШНОГО ФИЛЬТРА - Этот
предупреждающий индикатор загорается в случае необходимости чистки или замены
основного воздушного фильтра. См. "Воздушный фильтр", стр. 204.

4.

ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР ТЕМПЕРАТУРЫ ГИДРАВЛИЧЕСКОГО МАСЛА -
Этот предупреждающий индикатор загорается при слишком высокой температуре
гидравлического масла. Если индикатор загорится во время работы погрузчика,
переместите погрузчик в безопасное место, выключите двигатель, включите
стояночный тормоз, вытащите ключ зажигания и определите причину неисправности.

5.

Не используется.

6.

Не используется.

7.

Не используется.

1

2

3

4

5

6

7

8

9

10

11

12

13
