Техника безопасности/Наклейки/Ручные сигналы

44

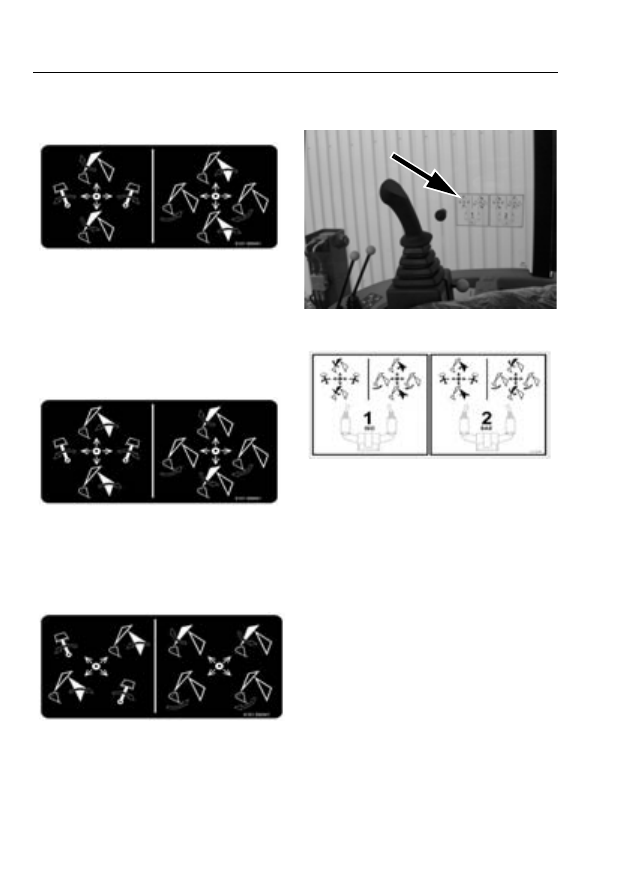

Только Европейское

Сообщество (стандарты ISO)

Эти наклейки показывают порядок работы
рычагов управления навесной обратной
лопатой.

Страны, не входящие

в Европейское Сообщество
(

стандарты ANSI)

Эта наклейка показывает порядок работы
рычагов управления обратной лопатой.

Образец "Х"

Эта наклейка показывает порядок работы
рычагов управления обратной лопатой.

Сервоуправление навесной

обратной лопатой

Эта наклейка показывает порядок работы
рычагов управления навесной обратной
лопаты, как в конфигурации ISO, так и SAE.

Техника безопасности/Наклейки/Ручные сигналы

45

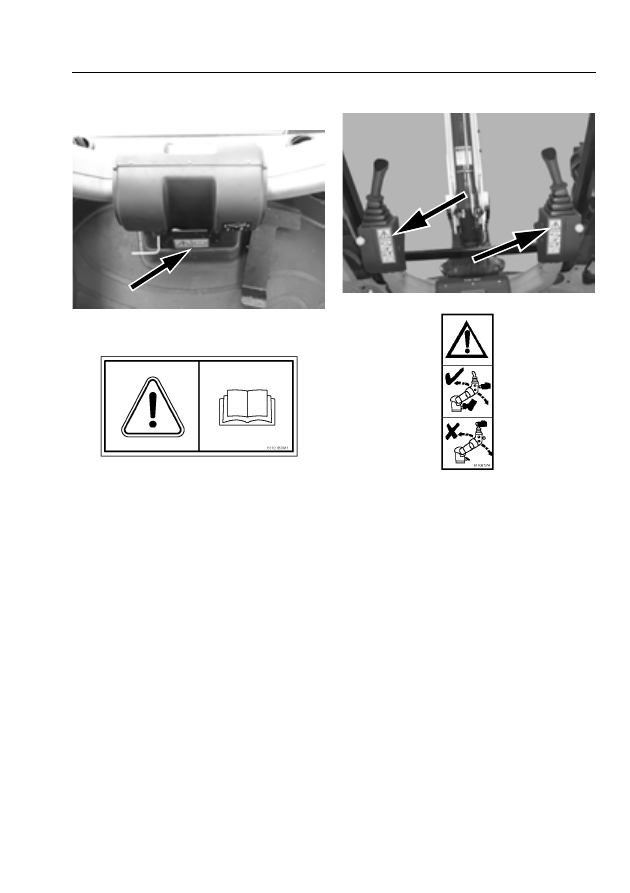

переключатель стандарта

конфигурации ISO/SAE

Эти наклейки указывают на необходимость
ознакомления с Руководством по
эксплуатации перед переключением
стандарта конфигураций.

Положение сервоуправления

Т

Эта наклейка показывает, что необходимо
нажать ножную педаль перед изменением
положения сервоуправления. Не меняйте
положение органов сервоуправления при
помощи джойстиков. Всегда используйте
установленные ручки.

Техника безопасности/Наклейки/Ручные сигналы

46

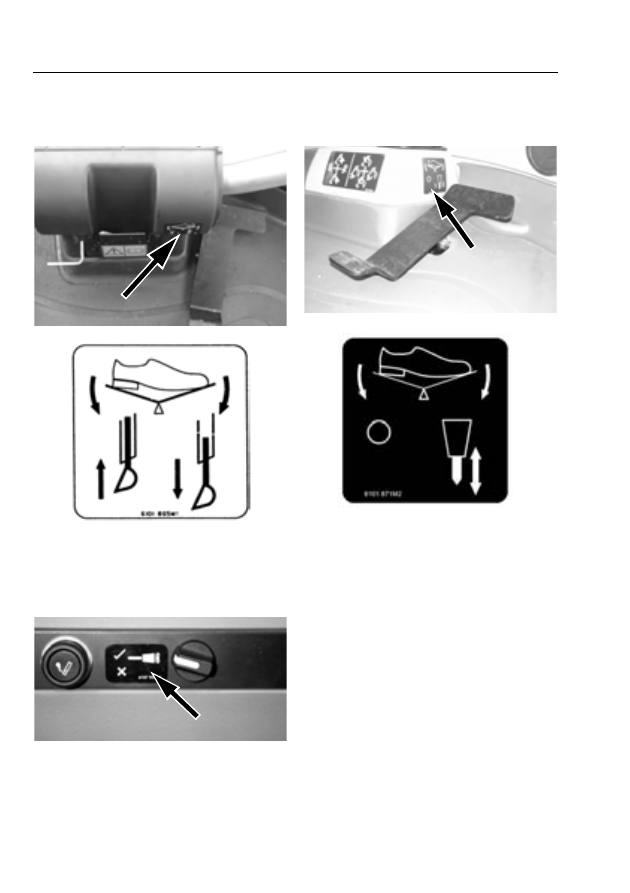

Механическое управление

выдвижным ковшом
(

если имеется)

Эта наклейка информирует о необходимости
нажатия передней части педали для
выдвижения выдвижного ковша или задней
части педали для втягивания выдвижного
ковша.

Эта наклейка показывает положение
переключателя для выбора гидравлического
управления дополнительным
оборудованием/выдвижной стрелой при
помощи задней части педали.

Дополнительный

гидравлический привод
(

если имеется)

Эта наклейка информирует о необходимости
нажатия передней части педали для
управления гидравлическим инструментом.

Техника безопасности/Наклейки/Ручные сигналы

47

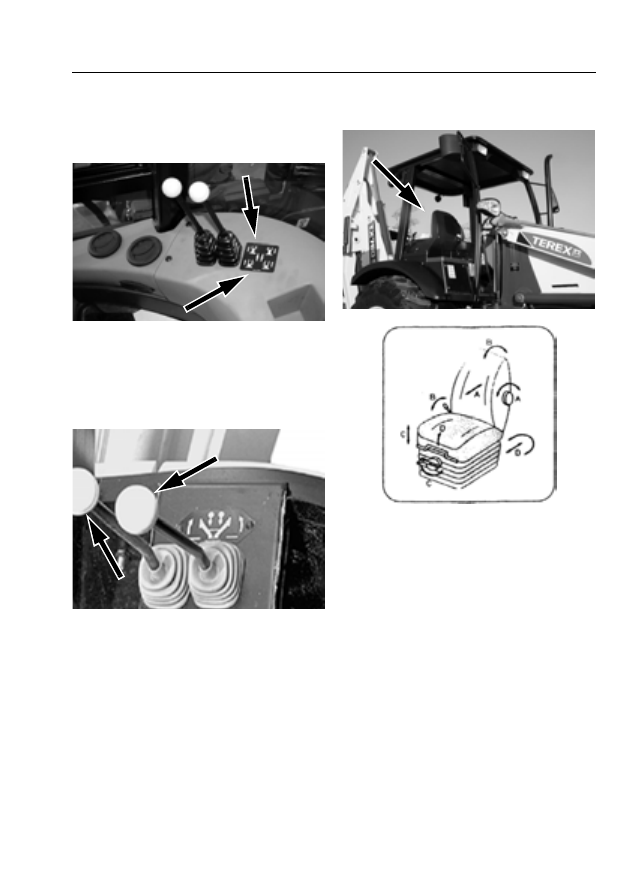

Управление выносными

опорами (версия со сдвинутой
(

смещенной) обратной

лопатой)

Управление выносными

опорами (версия

с установленной по центру
(

осевой) обратной лопатой)

Регулирование

сиденья оператора

Данная наклейка показывает, как
регулировать сиденье оператора.
