УПРАВЛЕНИЕ
Дополнительная гидравлическая система

19

Машины PT-70/80 оснащены дополни-
тельными гидросхемами высокого и низко-
го расхода, позволяющие использовать
гидравлические навесные устройства.

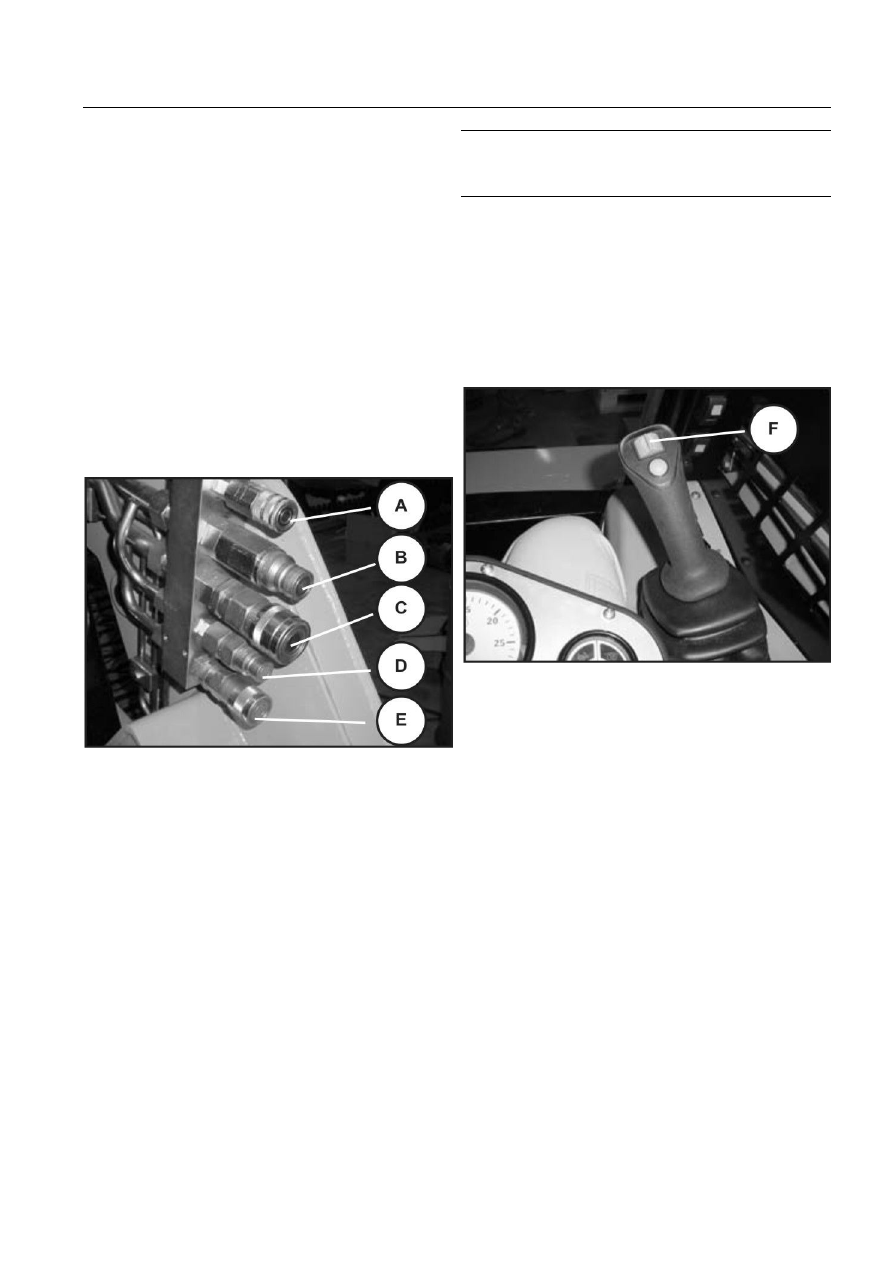

Соединительные муфты для дополни-
тельных схем расположены в левой части
подъемного рычага рядом с передней ча-
стью машины. Они располагаются сверху
вниз в следующей последовательности:
(см. фото).

A. Слив картера
B. Высокий расход
C. Высокий расход
D. Низкий расход
E. Низкий расход

В машинах PT-70/80 используется насос
переменного объема для подачи масла в
дополнительные схемы низкого и высокого
расхода. Насос закачивает 30 граммов в
минуту, если включен переключатель вы-
сокого расхода, и 20 граммов в минуту,
если включен переключатель низкого рас-
хода.

Для предотвращения случайной закачки
оператором 30 г/мин через схему низкого
расхода, машины оснащены переключаю-
щим устройством, выключающим пере-
ключатель высокого расхода, когда схема
соединена с быстросъемными соедине-
ниями низкого расхода.

Примечание: Схемы низкого и высокого
расходов не могут использоваться одно-
временно.

МПД низкого расхода

Дополнительная схема низкого расхода
может быть задействована с перерывами
или постоянно. Она также способна изме-
нять скорость рабочего органа с помощью
рессорного центрированного роликового
выключателя (F), расположенного в зад-
ней части правой рукоятки.

Направление рабочего органа задается
прокруткой выключателя вправо, влево
либо в центр. Скорость рабочего органа
определяется величиной, установленной в
заданном направлении. Эта изменяемость
дает оператору возможность лучше
управлять скоростью активации рабочего
органа.

Для активации режима прерывистой рабо-
ты дополнительной гидравлической схемы
прокрутите переключатель влево или
вправо от центра.

·  Для того, чтобы обжать верхнюю быст-

росъемную муфту низкого расхода про-
крутите выключатель влево от центра.

·  Для того чтобы обжать нижнюю быстро-

съемную муфту низкого расхода про-
крутите выключатель влево от центра.

·  Для того, чтобы прекратить прерыви-

стый режим работы схемы низкого рас-
хода, отпустите регулируемый выклю-
чатель, и подача прекратится.

УПРАВЛЕНИЕ

Дополнительная гидравлическая система

20

Непрерывная работа с низким
расходом

Для запуска режима непрерывной рабо-
ты дополнительной гидравлической сис-
темы с низким расходом нажмите ры-
чажный переключатель на панели пере-
ключения.(H)

·  Для того чтобы обжать верхнюю быст-

росъемную муфту низкого расхода,
нажмите верхнюю часть переключате-
ля.

·  Для того, чтобы обжать нижнюю быст-

росъемную муфту низкого расхода,
нажмите нижнюю часть переключате-
ля.

·  Для прекращения работы в непрерыв-

ном режиме с низким расходом
сдвиньте переключатель в середину
(нейтральное положение).

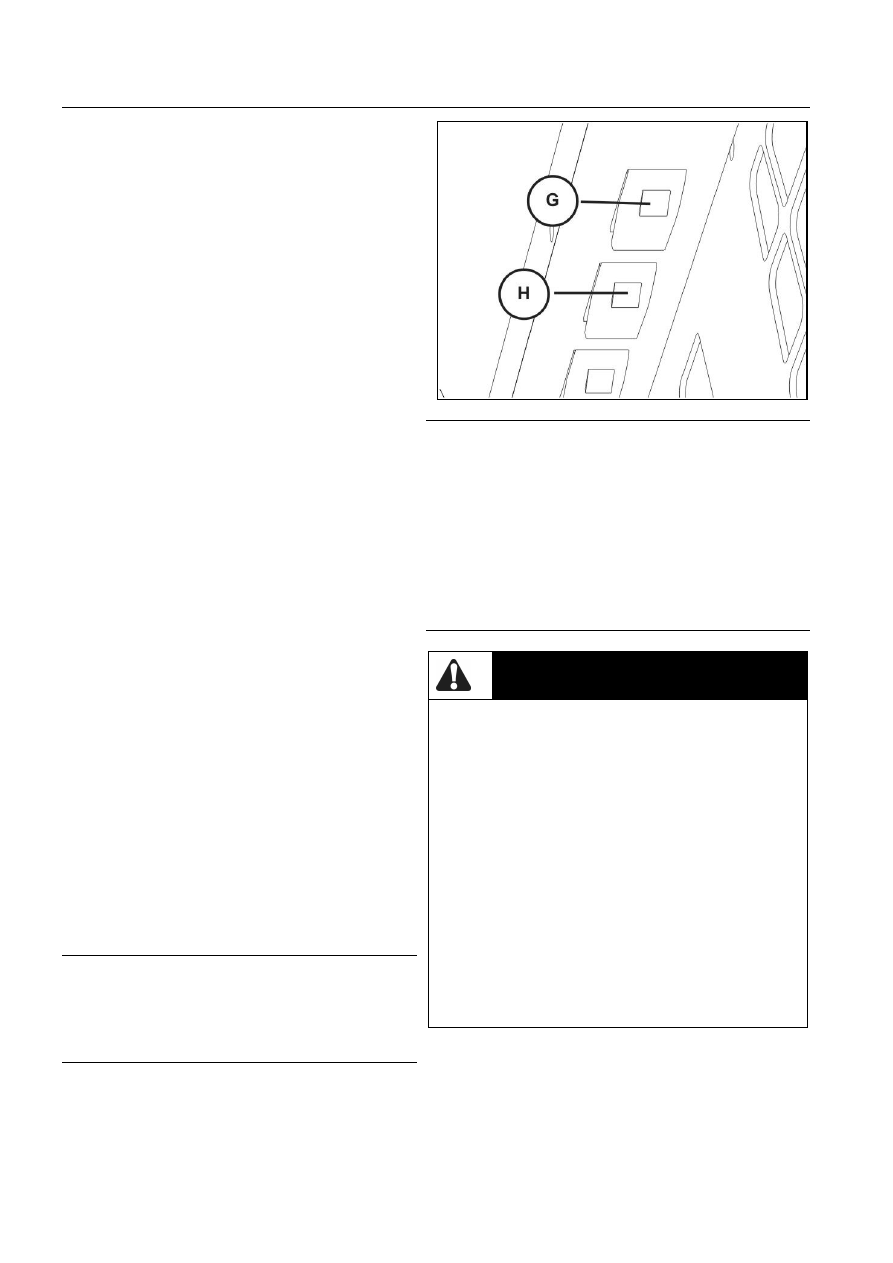

Высокий расход

Для активации дополнительной гидрав-
лической системы высокого расхода на-
жмите рычажный переключатель на па-
нели переключения. (G)

·  Для того чтобы обжать верхнюю быст-

росъемную муфту высокого расхода,
нажмите верхнюю часть переключате-
ля.

·  Для того чтобы обжать верхнюю быст-

росъемную муфту низкого расхода,
нажмите нижнюю часть переключате-
ля.

·  Для прекращения работы в непрерыв-

ном режиме с высоким расходом
сдвиньте переключатель в середину
(нейтральное положение).

Примечание: При соединении с навес-
ным орудием дополнительные переклю-
чатели имеют свойство обратного тече-
ния по соответствующим схемам во вре-
мя включения или смены положения.

Примечание: Дополнительные гидравличе-
ские переключатели высокого и низкого рас-
ходов оснащены запирающими устройства-
ми. Их назначение – запирать переключате-
ли в нейтральном положении, когда машина
не работает. Перед эксплуатацией запи-
рающие устройства должны быть выключе-
ны. Для отключения сдвиньте запирающее
устройство вниз. После этого переключа-
тель можно вернуть в исходное положение.

ОСТОРОЖНО

Важно, чтобы  объем (г/мин) соответст-
вовал  используемым  устройствам. Ес-
ли вы используете рабочий орган, рас-
считанный  на  больший  объем, чем  за-
качиваемый  дополнительной  схемой,
эффективность  работы  рабочего  орга-
на снижается. Если вы используете ра-
бочий орган, рассчитанный на меньший
объем, чем  закачиваемый  дополни-
тельной  схемой, Ваша  гидравлическая
система  может  перегреться  и  повре-
дить  рабочий  орган  машины. ASV ре-
комендует  использовать  только  те  ра-
бочие  органы, которые  предназначены
для работы именно с Вашей машиной.

УПРАВЛЕНИЕ
Двухскоростной привод/Быстроустанавливаемый комплект

21

Двухскоростной привод

Машина PT-80 оснащена двухскоростным
приводом с низшей и высшей передачей.

· Низшая передача лучше всего подхо-

дит для трудоемкой работы и запуска
оборудования.

· Высшая передача предназначена,

главным образом, для транспортиров-
ки.

Для активации высшей передачи нажмите
кнопку в передней части правой рукоятки.
Для возврата к низшей, нажмите кнопку
еще раз.

На приборной панели имеется лампочка
индикатора высшей и низшей передачи,
показывающая, в какой из них Вы рабо-
таете.

Примечание: При переключении с одной
передачи на другую замедлите ход маши-
ны для обеспечения свободного перехо-
да.

Быстроустанавливаемый комплект

Машины PT могут иметь быстроустанавли-
ваемый комплект, позволяющий оператору
фиксировать и расфиксировать оборудо-
вание, не выходя из машины. (PT-80 –
стандартная комплектация/PT-70 – опцио-
нально).

·  Для блокировки быстроустанавливаемо-

го комплекта сдвиньте рычажный пере-
ключатель на панели переключения в
закрытое положение.

·  Для разблокирования быстроустанавли-

ваемого комплекта сдвиньте переключа-
тель в открытое положение.

Примечание: Переключатель быстроуста-
навливаемого комплекта оснащен запи-
рающим устройством. Устройство должно
быть выключено для того, чтобы разблоки-
ровать быстроустанавливаемый прибор.
Для выключения сдвиньте запирающее
устройство вниз. После этого переключа-
тель может быть переведен в открытое по-
ложение.

РАБОТА
Подготовка

23

Предварительная проверка
безопасности

Перед запуском машины выполните
предварительную проверку безопасно-
сти. Убедитесь в отсутствии факторов,
влияющих на безопасную работу маши-
ны.

Убедитесь, что:
1. Моторный отсек, ходовая часть и ра-

диаторы не загрязнены и в них отсут-
ствует мусор. (см. стр. 39)

2. Окна и фары не загрязнены и не по-

вреждены.

3. Гусеницы находятся в нормальном

рабочем состоянии.

4. Натяжение гусеницы установлено

правильно.

5. Все жидкости залиты до необходимо-

го уровня.

6. Кабели аккумулятора находятся в

нормальном состоянии и надежно за-
креплены.

7. Приводные ремни находятся в нор-

мальном состоянии и надежно натя-
нуты.

8. Гидравлические шланги и фитинги

находятся в нормальном состоянии.
(Отсутствует видимый износ и проте-
кания.)

9. Рукоятки управления и дополнитель-

ные переключатели высокого/низкого
расхода находятся в нейтральном
положении.

10. Быстросъемный комплект находится

в запертом положении. (При наличии
проверить визуально)

11. Капот закрыт, и все детали надежно

закреплены.

12. Все детали, подлежащие смазке,

смазаны.

Примечание: Стояночный тормоз включа-
ется автоматически, когда оператор отсте-
гивает ремень безопасности или покидает
свое сиденье.

Примечание: Стояночный тормоз необхо-
димо включать вручную при использовании
рабочего органа, требующего от машины
оставаться в неподвижном состоянии во
время работы.

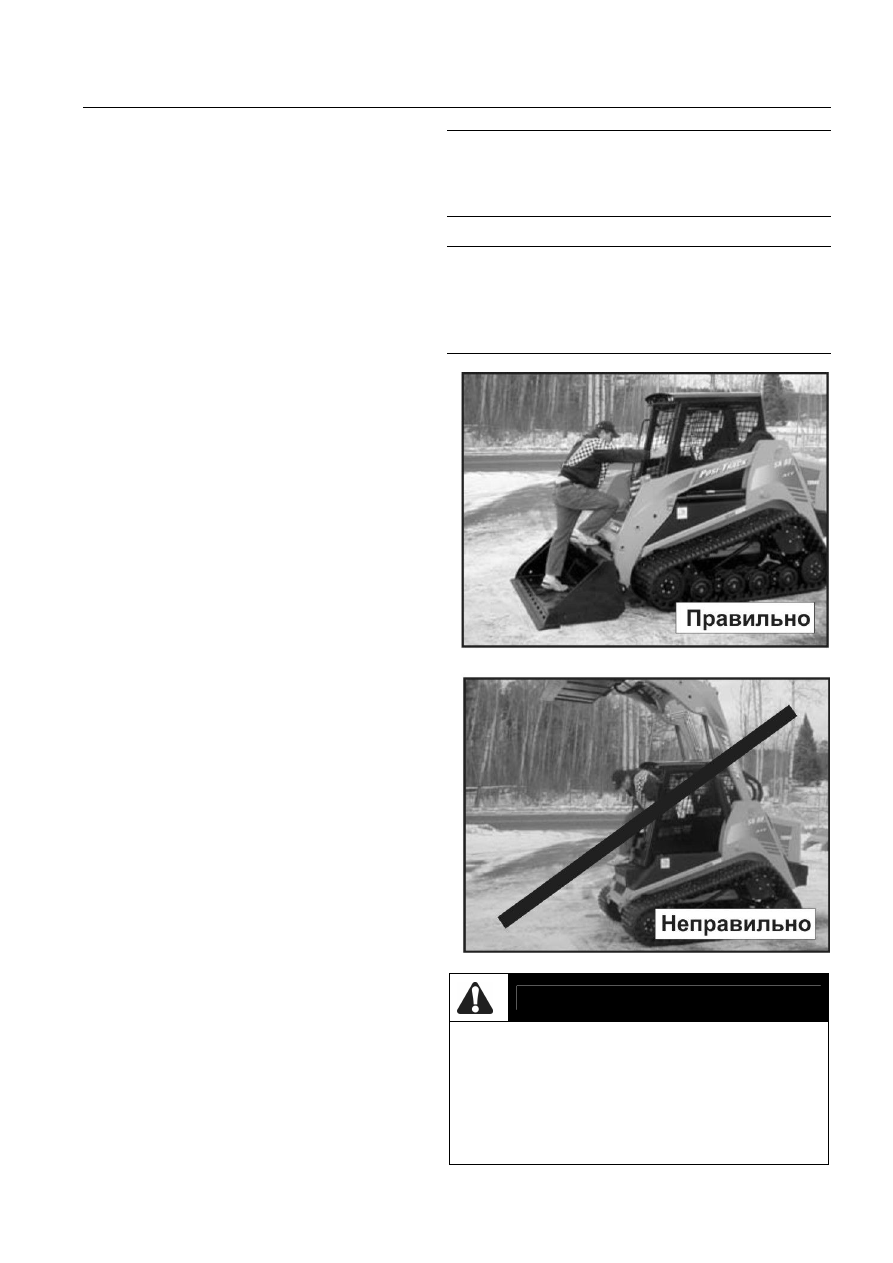

ВНИМАНИЕ

Вход или выход из машины под подня-
тым  подъемным  рычагом  может  при-
вести  к  серьезным  увечьям  или  ле-
тальному  исходу. Никогда  не  позво-
ляйте  кому-либо  находиться  под  неза-
крепленным подъемным рычагом.
