TATRA T815. Снятие и установка вспомогательного (верхнего) габаритного фонаря

1. Причины снятия




   1. Верхний габаритный фонарь необходимо заменить в случае его механического повреждения.

б) Технические условия

1. После замены вспомогательных верхних габаритных фонарей они должны гореть вместе с остальным габаритным освещением.

в) Порядок снятия

1. Выключить выключатель “массы”.

2. Открыть дверь кабины со стороны неисправных вспомогательных габаритных фонарей.

3. Полностью отвинтить четыре болта 2,

   закрепляющие фонари к кабине.

4. Отверткой отвинтить болт 3 заземления кабеля с глазком 4.

5. Разъединить коннектор 5 подачи тока к лампочке фонаря.

6. Снять габаритный фонарь в сборе 6.

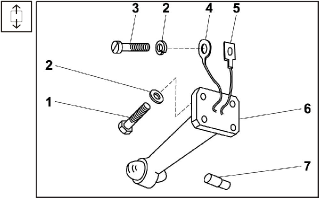

Легенда: 1 – крепежный болт, 2 – шайба, 3 – заземляющий болт, 4 – заземляющий кабель, 5 – изолированный коннектор, 6 – колпак фонаря, 7 – лампочка 24V, 5W

Рис. 15.63 Вспомогательный габаритный фонарь (левый) - снятие

г) Порядок установки

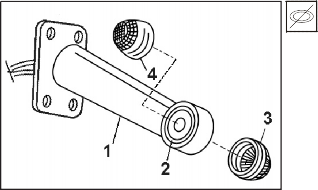

Легенда: 1 – колпак габаритного фонаря, 2 – резиновая манжета, 3 – белый колпак, 4 – красный колпак

Рис. 15.64 Вспомогательный габаритный фонарь (правый)

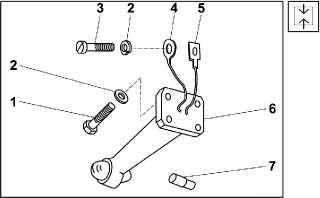

Рис. 15.65 Вспомогательный габаритный фонарь (левый) - установка

1. Присоединением коннектора 5 и кабеля 4 фонаря к источнику постоянного тока напряжения 12 – 24В убедиться в функционировании лампочки в новом фонаре 7.

2. Если фонарь не горит, необходимо осторожно выдавить с помощью отвертки один из колпаков из органического стекла 3 или 4, поставить лампочку или заменить ее и снова осторожно установить колпак.




3. Проконтролировать, не имеет ли коррозию площадка присоединения заземляющего глазка 4. В противном случае его необходимо осторожно очистить шлифовальным полотном.

4. В отверстия кронштейна 6 фонаря вставить один из крепежных болтов 1 с шайбой 2 и завинтить его таким образом, чтобы он придерживал кронштейн 6 к кабине.

5. Присоединить заземляющий глазок 4 с помощью болта 3 и затянуть его.

6. Пластической смазкой слегка смазать заземляющий глазок 4 с болтом 3.

7. Соединить коннектор 5 подачи тока.

8. Установить вспомогательный верхний габаритный фонарь 6 в первоначальное положение и закрепить его всеми четырьмя болтами 1.

9. Включить выключатель “массы” и проверить функционирование всех вспомогательных габаритных фонарей.
