TATRA T815. Замена масла в коробке передач

а) Причины замены

1. Регулярная замена масла в соответствии с классификацией TDS не позже, чем через каждые три года эксплуатации.




   б) Технические условия




   1. При замене масла почистить сетчатый масляный фильтр.

   2. При монтаже масляного фильтра заменить фасонные уплотнительные кольца и предохранительные шайбы.

   3. Сетка фильтра не должна быть повреждена.

   4. Поверхность соприкосновения крышки фильтра и корпуса смазать уплотняющей замазкой

      RHODOSEAL 5661.

   5. Выступ крышки должен войти в паз в металлическом кожухе.

   6. Заливать масло в соответствии со спецификацией изготовителя.

   7. После замены не должна происходить утечка масла из-под крышки фильтра и через пробку контрольного отверстия.




   в) Порядок замены

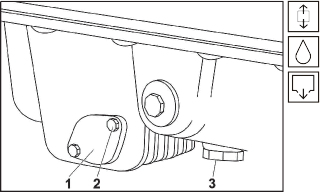

   Рис. 3.6 Сливное отверстие коробки передач

   1. Под коробкой передач разместить емкость для выпускаемого масла, а с левой стороны в нижней части коробки передач отвинтить два крепежных болта 2 крышки фильтра 1.

      Предупреждение:

      Не заменять палец вилки переключения передач 3, который размещен в нижней части коробки за сливной пробкой – крышка масляного фильтра 1.

   2. С помощью отвертки вскрыть крышку фильтра 1, снять фильтр и слить масло в приготовленную емкость.




   3. Фильтр 3 ополоснуть керосином и устранить загрязнения с магнита.



   4. Тщательно очистить поверхности соприкосновения коробки передач и крышки фильтра от остатков замазки.

   5. Смазать поверхности соприкосновения уплотняющей замазкой и надеть на корпус фильтра 3 фасонное уплотнительное кольцо 2.

   6. Вставить фильтр в отверстие в коробке передач так, чтобы крышка вошла во внутренний металлический кожух 1 и закрепить с помощью двух болтов с пружинными шайбами.




   7. Демонтировать пробку маслозаливного и контрольного отверстия и добавить масло в коробку передач до нижнего края контрольного и маслозаливного отверстия, пробку снабдить новым уплотнительным кольцом и снова привинтить.

   8. Произвести испытательный пробег и проверить герметичность пробки и крышки масляного фильтра.






   Рис. 3.7 Масляный фильтр

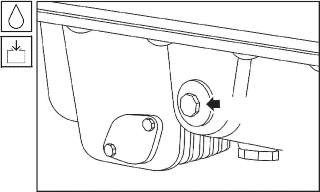

   Рис. 3.8 Маслозаливное и контрольное отверстие
